ДВ-2 Дисплей выносной счетчиков электрической энергии ФОБОС
Руководство по эксплуатации
В связи с постоянной работой по совершенствованию дисплея выносного счетчиков электрической энергии Фобос ДВ-2, повышающей его технико-эксплуатационные параметры, в конструкцию и алгоритм работы могут быть внесены незначительные изменения.
1. Основные сведения
1.1 Дисплей выносной счетчиков электрической энергии ДВ-2, (далее Дисплей) предназначен для удаленного отображения информации, накопленной счетчиками электрической энергии типа ФОБОС (далее – счетчиков), и является составной частью счетчиков ФОБОС исполнения Сплит.
1.2 Дисплей является конструктивно законченным изделием, имеет автономное питание от 4-х батарей стандарта ААА, а также независимое вторичное питание от адаптера через разъем микро USB.
1.3 Дисплей содержит жидкокристаллический индикатор (ЖКИ), аналогичный ЖКИ, применяемому в счетчиках ФОБОС шкафного исполнения.
1.4 Дисплей содержит клавиатуру «1-9», «0» с дополнительными клавишами выбора\отмены «↵» и ввода «←».
1.5. Дисплей в автономном использовании не является средством измерения.
1.6. Дисплей изготовлен ООО «Телематические Решения», г. Москва. Сделано в России.
2. Технические характеристики пульта ДВ-2
2.1 Основные метрологические и технические характеристики Дисплея приведены в таблице 1.
Таблица 1. Основные технические характеристики Дисплея ДВ-2
| Параметр | Значение | |
| Нормальные условия эксплуатации | Температура окружающей среды, °С | 20 ± 5 |
| Относительная влажность воздуха, % | от 30 до 80 | |
| Атмосферное давление, кПа (мм. рт. ст.) | от 84 до 106 (от 630 до 765) | |
| Номинальное напряжение автономного (батарейного) питания, В | 6,0 | |
| Номинальное напряжение постоянного тока источника вторичного питания (адаптера), В | 5,0 | |
| Рабочие условия эксплуатации | Температура окружающей среды, °С | от - 10 до +40 |
| Относительная влажность воздуха (без конденсации влаги), %, не более | 98 | |
| Атмосферное давление, кПа (мм. рт. ст.) | от 60 до 106,7 (от 460 до 800) | |
| Диапазон напряжений автономного питания, В | от 4,5 до 7,0 | |
| Диапазон напряжений постоянного тока источника вторичного питания, В | от 4,5 до 9 | |
| Время установления рабочего режима, мин, не более | 1 | |
| Потребляемая мощность, Вт, не более | 0,5 | |
| Срок хранения результатов измерения при отсутствии питания, лет, не менее | 30 | |
| Габаритные размеры Дисплея | 150; 108; 37 | |
| Параметр | Значение | |
| (высота; ширина; глубина), мм, не более | ||
| Масса Дисплея, кг, не более | 0,3 | |
| Степень защиты корпуса Дисплея от проникновения твердых предметов и воды (по ГОСТ 14254-2015) | IP51 | |
| Средняя наработка на отказ, ч, не менее | 160000 | |
| Средний срок службы, лет, не менее | 30 | |
.
3. Монтаж и подготовка Дисплея к работе

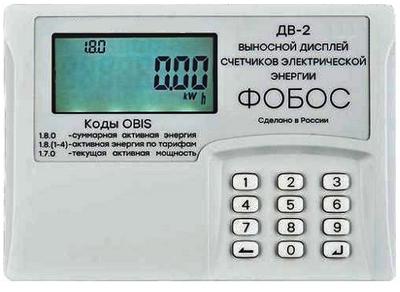

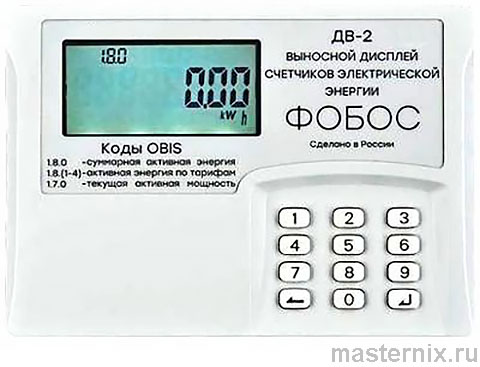

3.1 Внешний вид дисплея приведен на рисунке 1.

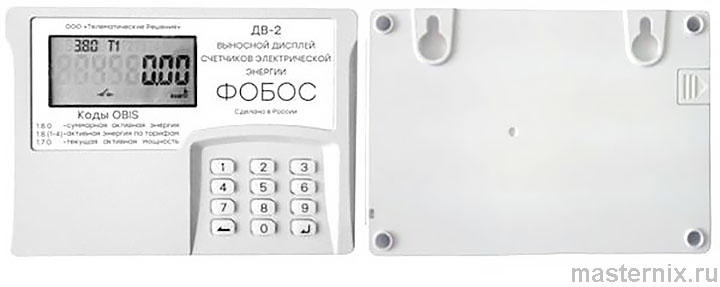

Рисунок 1. Внешний вид выносного дисплея ДВ-2 (Фобос)
3.2 Дисплей предназначен для монтажа на вертикальную поверхность (стену) в помещении, а также может использоваться в носимом состоянии.
Перед монтажом Дисплея выполните следующие требования:
- установите в Дисплей батарейное питание;
- подсоедините адаптер вторичного питания (с целью экономии ресурса батарей или при их отсутствии).
3.3 Монтаж Дисплея на вертикальную поверхность производите с использованием элементов крепления (шурупов и т.п.), подобранных с учетом размеров двух монтажных проемов на задней панели Дисплея (элементы крепления в комплект поставки не входят).
3.4 После монтажа и подачи вторичного питания (при необходимости) Дисплей готов к работе.
3.5 Для отображения на Дисплее данных конкретного счетчика Дисплей должен быть «привязан» к его заводскому номеру. Как правило, «привязка» Дисплея осуществляется работниками энергоснабжающей организации или организацией, имеющей её полномочия, при приемке счетчика к расчету. В случае потери «привязки» по любым причинам рекомендуется обращаться в службу поддержки предприятия – производителя по контактам, указанным на сайте www.waviot.ru через электронную почту (e-mail) . По согласованию с энергоснабжающей организацией инструкция по привязке может включаться в текст настоящего Руководства в качестве дополнительной вкладки.
..
4. Порядок работы с Дисплеем
4.1 При питании от адаптера вторичного питания информация на Дисплее воспроизводится постоянно; при батарейном питании информация воспроизводится только по нажатию на клавиши выбора\отмены и ввода, и гаснет при отсутствии воздействий на клавиши в течение не менее 5 секунд.
4.2 Отображение данных на Дисплее вызывается нажатием на указанные выше клавиши в порядке аналогичном порядку вывода информации на счетчик, описанном в Руководстве по эксплуатации на счетчик.

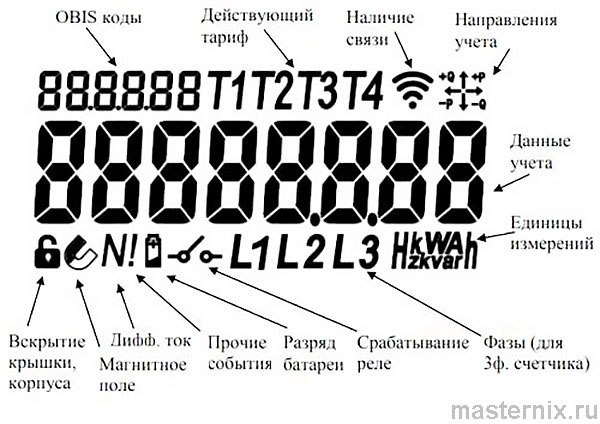

4.3 Вид ЖКИ Дисплея и назначение отображаемых символов приведены на рисунке 2.
Рисунок 2. Вид ЖКИ выносного дисплея ДВ-2 (Фобос) и назначение отображаемых символов
4.4 В общем случае (по заводской установке) при отсутствии нажатия на клавиши (при автономном питании в течение не менее 5 сек.) на Дисплее последовательно, с интервалом 5 сек. воспроизводятся параметры в соответствии с таблицей Приложения к настоящему Руководству («Автопросмотр»). Клавишей « » выбирается группа просмотра, а клавишей « » просматриваются параметры в выбранной группе.
Состав групп, предусмотренный текущей заводской конфигурацией Дисплея, приведен в таблице Приложения.
Примечание: завод – изготовитель оставляет за собой право изменять заводскую конфигурацию, если в условиях поставки конкретных партий счетчиков и (или) Дисплеев отсутствуют указания о конкретной конфигурации.
При отсутствии воздействий на кнопки Дисплей находится в режиме автопросмотра параметров.
При нажатии на какую-либо из указанных выше клавиш происходит переход к просмотру параметров по клавишам.
При отсутствии нажатия на какую-либо клавишу более 1 мин. происходит возврат в режим автоматического просмотра параметров.
5. Комплектность
Комплектность Дисплея включается в комплектность счетчика ФОБОС модификации Сплит.
Комплектность Дисплея в случае отдельной поставки приведена в таблице 2.
Таблица 2. Комплектность поставки Дисплея
| Наименование | Обозначение | Количество |
| Дисплей выносной ДВ-2 | - | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.43-006-05534663-2018 | 1 шт. |
| Вкладка | ||
| Адаптер вторичного питания с кабелем микро USB | - | 1 шт. |
| Батарея типа ААА | - | 4 шт. |
Приложение
Таблица режимов индикации и управления
| Код OBIS | Наименование | Единица измерения | Примечание |
| Группа «Информация» | |||
| 96.1.0 | Заводской номер Дисплея | ||
| 96.1.5 | Заводской номер счетчика | - | Автопросмотр |
| 0.2.1 | Версия ПО Дисплея | - | |
| 0.2.5 | Версия конструкции Дисплея | - | |
| 96.1.2 | Версия ПО метрологии счетчика | - | |
| Группа «Текущее потребление» | |||
| 1.8.0 | Активная энергия, потребл., сумма | kW٠h | Автопросмотр |
| 1.8.1 | Активная энергия, тариф 1 | kW٠h | Автопросмотр |
| 1.8.2 | Активная энергия, тариф 2 | kW٠h | Автопросмотр |
| 1.8.3 | Активная энергия, тариф 3 | kW٠h | Автопросмотр |
| 1.8.4 | Активная энергия, тариф 4 | kW٠h | Автопросмотр |
| 2.8.0 | Активная энергия, генерация, сумм. | kW٠h | |
| 3.8.0 | Реактивная энергия, потребл., сумм. | kvar٠h | (индуктивная) |
| 4.8.0 | Реактивная энергия, отдача, сумм. | kvar٠h | (емкостная) |
| Группа «Параметры сети общие» | |||
| 11.7.0 | Ток (сумма) | А | Автопросмотр |
| 12.7.0 | Напряжение (только для ФОБОС 1) | V | Автопросмотр |
| 1.7.0 | Текущая активная мощность | kW | Автопросмотр |
| 3.7.0 | Текущая реактивная мощность | kvar | |
| 9.7.0 | Текущая полная мощность | kV٠A | |
| 14.7.0 | Частота сети | Hz | |
| 13.7.0 | Коэффициент мощности (cosϕ) | - | |
| Группа «Параметры сети по фазам» | Для ФОБОС 3 | ||
| 31.7.0 | Ток в фазе А | А | |
| 51.7.0 | Ток в фазе В | А | |
| 71.7.0 | Ток в фазе С | А | |
| 32.7.0 | Напряжение в фазе А | V | Автопросмотр |
| 52.7.0 | Напряжение в фазе В | V | Автопросмотр |
| 72.7.0 | Напряжение в фазе С | V | Автопросмотр |
| 21.7.0 | Текущая активная мощность, ф. А | kW | |
| 41.7.0 | Текущая активная мощность, ф. В | kW | |
| 61.7.0 | Текущая активная мощность, ф. С | kW | |
| 23.7.0 | Текущая реактивная мощность, А | kvar | |
| 43.7.0 | Текущая реактивная мощность, В | kvar | |
| 63.7.0 | Текущая реактивная мощность, С | kvar | |
| Группа «Время – дата» | |||
| 0.9.1 | Текущее время счетчика | Часы, минуты, секунды | Автопросмотр |
| 0.9.2 | Текущая дата счетчика | Число, месяц, две цифры года | Автопросмотр |
Переход между группами по воздействию на клавишу отмены «←». Переход между пунктами внутри группы осуществляется клавишей ввода «↵».
