КУЛОН 100 — это компактное импульсное зарядное устройство для 12-вольтовых стартерных АКБ ёмкостью 20–95 А·ч. Скажу прямо: если вам нужно простое, надёжное и недорогое решение для подзарядки автомобильного, мотоциклетного или катерного аккумулятора — эта модель попадает в точку. Поддерживает все типы батарей: щелочные, гелевые, AGM, WET, GEL, VRLA/SLA.

Импульсная схема на базе обратноходового преобразователя — это не маркетинг, а реальное преимущество. Меньше греется, точнее контролирует ток, бережнее относится к пластинам. Если честно, для гаражного использования это часто выгоднее тяжёлых трансформаторных аналогов.

Бонус: устройство можно использовать как источник питания для низковольтного оборудования с параметрами, соответствующими техническим данным. Практика показывает: такая универсальность экономит место в багажнике.

Ключевые плюсы конструкции

• ★ Компактный корпус 160×84×60 мм — удобно хранить и перевозить
• ★ Двухцветная светодиодная индикация — мгновенная оценка статуса без дисплея
• ★ Электронная защита — от перегрузок и короткого замыкания без плавких элементов в цепи управления
• ★ Автоматическое снижение тока — защита от перезаряда без участия пользователя
• ★ Минимальное потребление без нагрузки — не более 4 Вт в режиме ожидания

Звучит убедительно? Да. Но есть нюанс: устройство не автоматическое в полном смысле — требуется визуальный контроль по индикаторам. Это не недостаток, а особенность бюджетного сегмента.

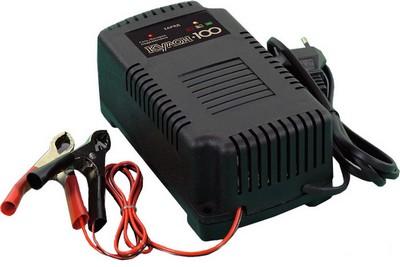

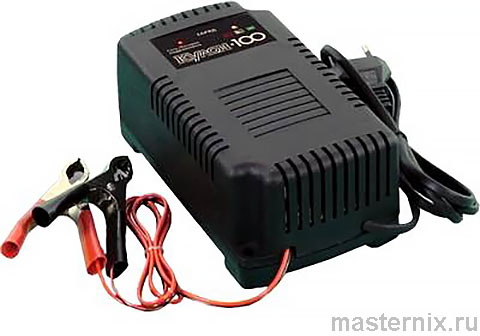

Рис. 1. Общий вид зарядного устройства КУЛОН 100

Технические параметры и условия работы

Полная таблица характеристик

Обратите внимание: ток плавно снижается по мере роста напряжения на АКБ. Это не баг, а фича — защита от перезаряда. При 14,5 В ток падает до 0,2 А, устройство переходит в режим поддержания заряда.

Правила безопасности при эксплуатации

Что запрещено категорически

Зарядка АКБ — процесс с выделением водорода. Взрывоопасная смесь, понимаете? Поэтому:

• ✖️ Не вскрывайте корпус при включённом устройстве — внутри высокое напряжение
• ✖️ Не используйте при повреждённой изоляции шнура или трещинах корпуса
• ✖️ Не изменяйте номинал предохранителя — только 7,5 А, иначе риск пожара
• ✖️ Не допускайте попадания бензина, кислоты, масла на корпус и шнур
• ✖️ Не закрывайте вентиляционные отверстия — перегрев выведет электронику из строя

Если электролит попал на кожу — смывайте водой с мылом немедленно. В глаза — срочно к врачу. Скрывать не стоит: серная кислота оставляет серьёзные ожоги.

Особые требования к размещению

Заряжайте АКБ только в хорошо проветриваемом помещении. Перед зарядкой снимите батарею с автомобиля — это исключит влияние бортовой электроники и риск повреждения блоков управления.

Важно добавить: полный заряд возможен только при температуре АКБ выше +10 °C. Зимой занесите батарею в тепло на 2–3 часа перед подключением — это ускорит процесс и продлит ресурс.

Принцип работы и алгоритм зарядки

Как устроен высокочастотный преобразователь

КУЛОН 100 построен по схеме обратноходового преобразователя. Такая архитектура обеспечивает высокий КПД при компактных габаритах. Электронная схема защиты отслеживает перегрузки и КЗ, отключая выход при аварии.

Алгоритм зарядки оптимизирован для безопасности: устройство не допускает опасного перенапряжения и автоматически переходит в режим поддержания заряда слабым током после достижения 14,7 В. Это продлевает жизнь АКБ.

Временные параметры процесса

Полностью разряженная батарея 55 А·ч заряжается за 10–12 часов. После этого ЗУ не отключается, а поддерживает заряд током ≤0,2 А — можно оставлять на ночь.

Рекомендация: раз в год проводите длительную зарядку 18–24 часа для восстановления пластин. Контролируйте уровень и плотность электролита — это продлит срок службы батареи на 1–2 года.

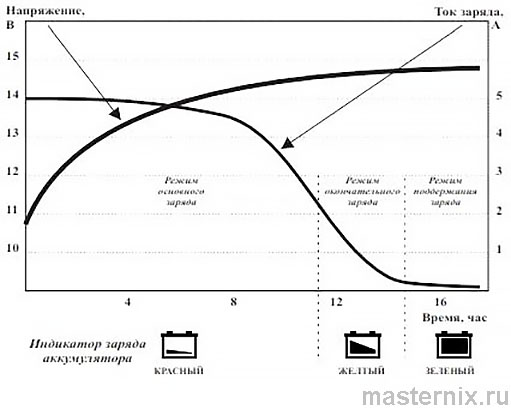

Рис. 2. Типовой график заряда аккумуляторной батареи устройством КУЛОН 100

Расшифровка светодиодной индикации

Как читать сигналы двух индикаторов

На панели два светодиода. Левый (зелёный) — наличие напряжения на выходе. Правый (трёхцветный) — величина выходного тока:

• → Красный: максимальный ток ~5 А (начало зарядки, глубокий разряд)
• → Жёлтый: средний ток ~2,5 А (середина цикла, напряжение 14,0–14,5 В)
• → Зелёный: малый ток ≤0,2 А (окончание заряда, напряжение ~14,7 В)

Заметьте: плавный переход цветов — норма. Резкий скачок с красного на зелёный может указывать на неисправную или холодную АКБ.

Сигналы об ошибках подключения

При переполюсовке сгорает предохранитель 7,5 А. Оба светодиода горят зелёным, но напряжения на клеммах нет. Это защита, а не поломка.

Алгоритм действий:

1. Отключите ЗУ от сети
2. Исправьте полярность подключения
3. Замените предохранитель на новый 7,5 А (строго тот же номинал!)
4. Проверьте напряжение холостого хода на клеммах без нагрузки
5. Если 14,8±0,2 В — устройство исправно, можно работать

Будем откровенны: многие пугаются, видя два зелёных светодиода без зарядки. Не паникуйте — проверьте предохранитель, в 90% случаев проблема именно в нём.

Пошаговое подключение и запуск

Правильная последовательность действий

1. Подключите зажимы к АКБ: красный 【+】 к плюсу батареи, чёрный 【−】 к минусу
2. Убедитесь в надёжности контакта и соблюдении полярности
3. При правильном подключении загорится левый зелёный светодиод 【Сеть/Батарея подключена】
4. Подключите ЗУ к сети 220 В — загорится правый трёхцветный индикатор
5. Контролируйте процесс по смене цветов: красный → жёлтый → зелёный
6. По завершении: отключите от сети → снимите зажимы с АКБ

Важный нюанс: если при подключении полностью заряженной АКБ индикатор сразу становится зелёным — это норма. Устройство определяет напряжение и не подаёт лишний ток.

Особые случаи подключения

Допускается одновременное подключение АКБ и нагрузки, а также параллельная работа нескольких ЗУ на одну нагрузку. Но запрещена одновременная зарядка нескольких аккумуляторов — ток распределится неравномерно, одна батарея может перезарядиться.

Если левый светодиод горит, правый — зелёный, но нагрузка не работает: проверьте соединения и предохранители как в ЗУ, так и в подключаемом устройстве.

Диагностика и замена предохранителя

Типовые ситуации и решения

Разберём частые вопросы:

• → Правый индикатор горит красным, слышен слабый звук, левый не горит: короткое замыкание. Проверьте полярность и целостность проводов
• → Оба светодиода зелёные, но зарядка не идёт: сгорел предохранитель. Замените на 7,5 А
• → Индикатор сразу стал зелёным при подключении разряженной АКБ: батарея неисправна или имеет высокое внутреннее сопротивление
• → Зарядка идёт очень долго: холодная АКБ или ёмкость больше 95 А·ч (вне диапазона устройства)

Практика показывает: 80% «поломок» — это ошибки подключения или сгоревший предохранитель. Не спешите в сервис — проверьте базовые вещи.

Правильная замена предохранителя

Только номинал 7,5 А! Установка предохранителя с большим током (10 А, 15 А) или «жучка» из проволоки — прямой путь к пожару.

Алгоритм:

1. Отключите ЗУ от сети
2. Найдите отсек предохранителя (обычно на задней панели)
3. Извлеките сгоревший элемент
4. Установите новый предохранитель 7,5 А
5. Проверьте напряжение холостого хода перед подключением АКБ

Совет: купите 2–3 запасных предохранителя 7,5 А заранее. Они стоят копейки, но избавят от простоя в неподходящий момент.

Особенности зарядки в холодное время

Почему холодная АКБ заряжается дольше

При температуре ниже +10 °C внутреннее сопротивление батареи растёт. Ток заряда падает, процесс замедляется. Это физика, а не неисправность ЗУ.

Рекомендации для зимы:

• ☑️ Занесите АКБ в теплое помещение на 2–3 часа перед зарядкой
• ☑️ Используйте режим длительного заряда (18–24 ч) для полного восстановления
• ☑️ Контролируйте плотность электролита ареометром — при 1,28 г/см³ батарея заряжена
• ☑️ Не оставляйте разряженную АКБ на морозе — электролит может замёрзнуть и разрушить пластины

Заметьте: если после 12 часов зарядки индикатор не перешёл в зелёный — возможно, батарея потеряла ёмкость. Проверьте нагрузочной вилкой.

Гарантия и сервисное обслуживание

Условия гарантийного ремонта

Производитель даёт 12 месяцев гарантии с даты продажи. Ремонт выполняется в срок до 7 дней в сервисном центре: Санкт-Петербург, ул. Литовская, д. 10.

Гарантия не действует при:

• ✖️ Механических повреждениях корпуса или кабелей
• ✖️ Следах вскрытия или самостоятельного ремонта
• ✖️ Использовании предохранителя не того номинала
• ✖️ Попадании химически активных жидкостей на устройство
• ✖️ Отсутствии штампа магазина и даты продажи в талоне

Важно: гарантийный талон должен быть заполнен. Без него претензии не принимаются. Храните чек и талон в отдельном конверте — потеря документа = потеря гарантии.

Срок службы устройства — не менее 5 лет при бережной эксплуатации. КУЛОН 100 доказал надёжность в реальных условиях: простая схема, минимум деталей, ремонтопригодность. Это выбор тех, кто ценит соотношение цена/качество.
