Автомобильное зарядное устройство Expert ЗУ 400 инструкция пользователя

Назначение и совместимость

Какие батареи заряжает Expert ЗУ-400

Вы наверняка искали универсальное зарядное устройство, которое «понимает» разные типы аккумуляторов. Expert ЗУ-400 как раз из таких. Оно работает со свинцово-кислотными АКБ на 6 и 12 вольт ёмкостью до 120 А·ч. Подходит для легковых авто, мотоциклов, скутеров, садовой техники — и даже для систем с функцией Старт-Стоп. Поддерживает щелочные, гелевые, AGM, WET, GEL, обслуживаемые MF, кальциевые Са/Са, гибридные Са/Sb. Универсальность? Без сомнения.

Устройство само проводит мониторинг состояния батареи и подбирает оптимальный профиль заряда. Четыре режима, включая быструю зарядку. Интеллектуальная электроника + влагозащищённый корпус IP65 = надёжность в любых условиях. Практика показывает: чем умнее алгоритмы, тем меньше риска повредить АКБ.

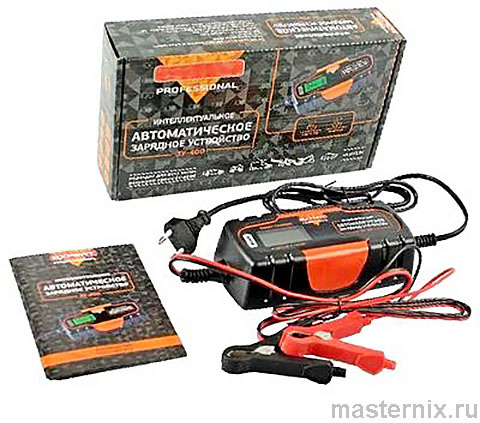

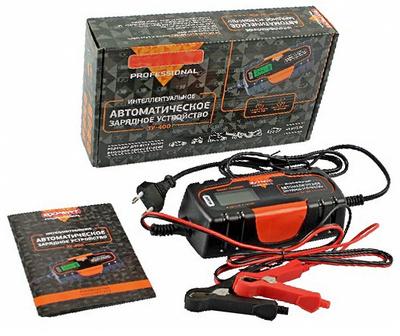

Рис. 1. Компактный корпус с цифровым дисплеем и защитой IP65

Технологические преимущества

• Автоматический подбор параметров под тип АКБ.
• Защита от короткого замыкания, переполюсовки, разрыва цепи.
• Малое энергопотребление в режиме ожидания.
• Максимальный ток заряда — 4 А: достаточно для деликатной зарядки.
• Влагозащита IP65: можно использовать в гараже, на улице (под навесом).

Это не просто «фишки», а реальные преимущества для повседневного использования. Работает.

Технические характеристики

Ключевые параметры в цифрах

Что имеем в сухом остатке? Лёгкое, компактное, с защитой от влаги и пыли. Для гаража, дома, выездов на природу — более чем достаточно. А если температура скачет — корпус выдержит, благо диапазон рабочий широкий.

Дисплей и индикация

Расшифровка символов LCD-экрана

ЖК-дисплей — ваш главный помощник в контроле процесса. Каждый значок несёт информацию:

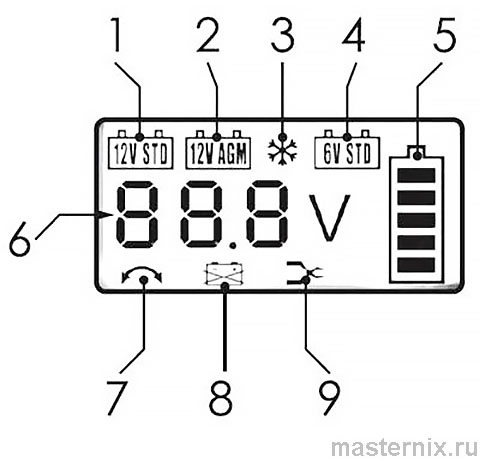

Рис. 2. Панель индикации с расшифровкой режимов

1. Standard 12В/4А — стандартный режим для обычных автомобильных АКБ.
2. AGM 12В/4А — профиль для гелевых и AGM-батарей (включая системы Старт-Стоп).
3. Зимний режим 12В — коррекция напряжения для заряда при низких температурах.
4. 6В/4А — режим для мотоциклетных и маломощных аккумуляторов.
5. Индикатор заряда — 5 делений по 20%. Мигает внешняя рамка при зарядке, горит полностью при завершении.
6. Напряжение батареи — текущее значение на клеммах АКБ.
7. Обратная полярность — предупреждение при ошибке подключения.
8. Неисправность АКБ — сигнал о проблеме с батареей.
9. Индикатор клемм — контроль надёжности контакта.

Интуитивно? Да. Даже новичок разберётся за минуту. Это серьёзно.

Требования по технике безопасности

Взрывоопасные газы и вентиляция

При зарядке аккумулятор выделяет водород. Искра рядом — и возможен хлопок. Поэтому: только проветриваемое помещение, никаких источников огня, курения, искрящих инструментов. Электролит — агрессивная жидкость: при попадании на кожу или одежду сразу промойте проточной водой, при попадании в глаза — к врачу. Это не формальность, а реальный способ избежать ЧП.

Запрещено:

• Вскрывать корпус прибора.
• Перекрывать вентиляционные отверстия.
• Использовать устройство с повреждённым шнуром или изоляцией.
• Допускать попадание жидкостей или мелких предметов на корпус.

В процессе работы корпус может нагреваться до +40 °С выше температуры воздуха — это норма. Если честно, это стандарт для любой силовой электроники, но напомнить стоит.

Порядок подключения: избегаем искр

Порядок, который спасает от ошибок:

1. Убедитесь, что ЗУ отключено от сети 220 В.
2. Красный зажим → плюс аккумулятора.
3. Чёрный зажим → минус аккумулятора.
4. Только потом — включайте в розетку.

Отключение — в обратном порядке. Логично? Да. Но многие торопятся — и рискуют. Не стоит.

Подготовка к работе

Пошаговый алгоритм подключения

Перед стартом — проверка: соответствует ли АКБ параметрам ЗУ (6/12 В, до 120 А·ч, свинцово-кислотный тип). Дальше — порядок:

1. Подключите ЗУ к сети 220 В без нагрузки (АКБ пока не подключена).
2. Строго соблюдая полярность, подключите зажимы к клеммам аккумулятора.
3. На дисплее отобразится измеренное напряжение и ток — контроль начался.

Важно добавить: в первые 15 минут работы стабилизируются тепловые режимы. Рекомендуем не оставлять прибор и АКБ без присмотра в этот период. Проверено.

Режимы зарядки: как выбрать правильный

Четыре профиля под разные задачи

Expert ЗУ-400 предлагает четыре режима — выбирайте под тип вашей батареи:

• Standard 12В/4А — для обычных автомобильных свинцово-кислотных АКБ. Универсальный вариант.
• AGM 12В/4А — для гелевых и AGM-батарей, включая авто с системой Старт-Стоп. Мягкий профиль защищает чувствительную электронику.
• Зимний режим 12В — только для 12-вольтовых АКБ. Коррекция напряжения при низких температурах: когда на улице холодно, батарея хуже принимает заряд, и устройство это учитывает.
• 6В/4А — для мотоциклетных, скутерных и других маломощных аккумуляторов. Не используйте автомобильный режим для 6-вольтовых батарей — можно повредить.

Выбор режима — через кнопки на корпусе. Интуитивно? Да. Практика показывает: чем проще интерфейс, тем меньше ошибок.

Процесс зарядки: как работает автоматика

Алгоритм интеллектуального заряда

Устройство само контролирует процесс. По мере роста напряжения на АКБ ток плавно снижается. Когда батарея достигает установленного порога (14,2–14,5 В для 12 В АКБ), ток падает до уровня саморазряда ( 0,1 А). Затем ЗУ переходит в режим поддержания заряда — компенсирует естественную потерю ёмкости.

На дисплее в реальном времени:

• Напряжение на клеммах.
• Ток заряда.
• Прогресс в процентах (5 делений по 20%).

Мигает внешняя рамка индикатора — идёт заряд. Перестала мигать, горят все 5 делений — заряд завершён, устройство в режиме хранения. Удобно контролировать. Звучит убедительно, правда?

Завершение зарядки и хранение

Как понять, что батарея заряжена

Признаки окончания процесса:

• Индикатор заряда показывает 100% (все 5 делений горят постоянно).
• Ток упал до минимума ( 0,1 А).
• Напряжение на клеммах стабилизировалось на уровне ограничения.

Рекомендуем после завершения подержать АКБ на зарядке ещё 30–60 минут для лучшего эффекта. Затем: сначала отключите ЗУ от сети, потом снимайте зажимы. Логично? Да. Но многие делают наоборот — и рискуют искрой.

Правила хранения устройства

Для долгой службы:

• Храните в сухом, проветриваемом помещении при 0…+40 °С, влажность до 80%.
• Избегайте конденсата: после пребывания на холоде выдержите устройство 2 часа в тепле перед включением.
• Длительное хранение — в заводской упаковке, в закрытом складе с контролем климата.
• Транспортировка: в ручной клади с индивидуальной упаковкой, любым видом транспорта.

Мелочь, но продлевает жизнь устройству. Практика показывает: правильный уход = меньше проблем.

Диагностика и устранение неполадок

Что делать, если индикаторы предупреждают

Если на дисплее появился значок неисправности:

• Обратная полярность — проверьте подключение зажимов: красный → плюс, чёрный → минус.
• Неисправность АКБ — батарея может быть глубоко разряжена, сульфатирована или иметь внутреннее повреждение. Попробуйте другой режим или обратитесь к специалисту.
• Нет индикации — проверьте наличие питания в розетке, целостность сетевого шнура, надёжность контакта зажимов.

При появлении признаков неисправности отключите устройство от сети и обратитесь к изготовителю. Самостоятельный ремонт запрещён. Это серьёзно.

Рекомендации по эксплуатации

Как продлить жизнь АКБ и ЗУ

Несколько простых правил, которые работают:

• Заряжайте при комнатной температуре: на холоде внутреннее сопротивление АКБ растёт, и заряд принимается хуже.
• Первые 15 минут — под контролем: стабилизируются тепловые режимы.
• При использовании как блока питания — периодический контроль обязателен.
• Не перекрывайте вентиляционные отверстия: перегрев сокращает ресурс.

Бывает и так: пользователь игнорирует простые правила, а потом удивляется поломке. Зависит от ситуации.

Гарантийные условия

Гарантия производителя и сервис

Производитель: EXPERT (Китай). Гарантийные обязательства действуют при соблюдении правил эксплуатации из инструкции.

Гарантия не распространяется на случаи:

• Механических повреждений корпуса или проводов.
• Попадания жидкостей, пыли, посторонних предметов внутрь устройства.
• Нарушения правил подключения или эксплуатации.
• Попыток самостоятельного ремонта.

При обнаружении производственных дефектов обращайтесь к продавцу или напрямую к изготовителю. Сохраняйте чек и упаковку: это экономит время и нервы. Однозначно.
