3х-ступенчатое автоматическое зарядное и восстанавливающее устройство для свинцово-кислотных, AGM, GEL, WET, VRLA аккумуляторных батарей Pulse Repair Charger FBC1205D

Инструкция на русском FOXSUR 12v 4Ah - 100Ah Интеллектуальное импульсное зарядное устройство для аккумуляторов

Данное руководство содержит важные инструкции по технике безопасности и эксплуатации

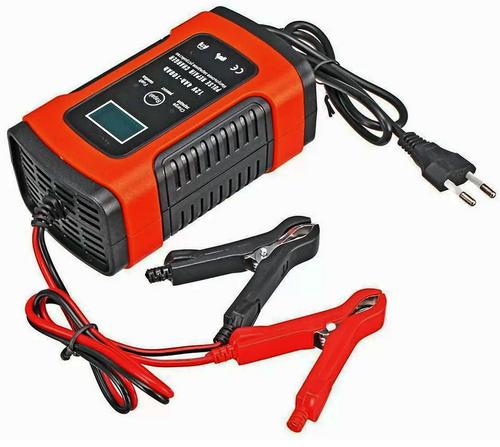

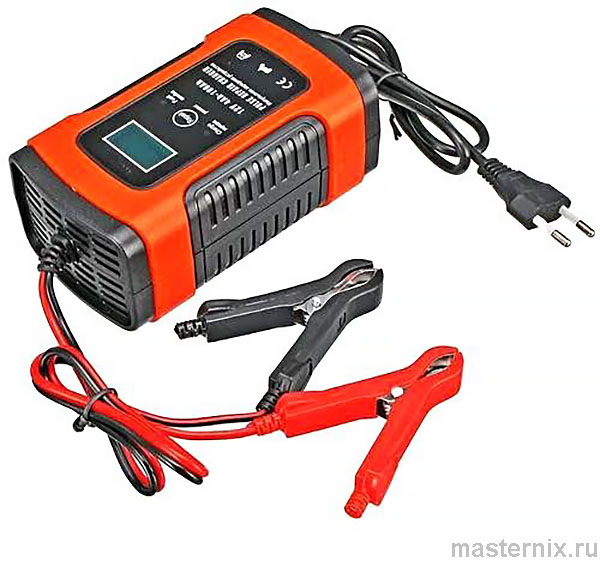

FOXSUR FBC 1205D - сетевое 3х-ступенчатое зарядное и восстанавливающее устройство с ЖК экраном для свинцово-кислотных аккумуляторов с номинальным напряжением 12 вольт, емкостью от 4Ач до 100 Ач. Подходит для большинства типов аккумуляторных батарей (гелевых, кальциевых включая AGM, WET, EFB, VRLA / SLA и т. д.)

Автомобильное зарядное устройство FOXSUR FBC 1205D изготовлено с использованием последних технологий и имеет микропроцессорное управление. Устройство автоматически подбирает оптимальные параметры для зарядки. Имеет режим восстановления для старых, неиспользуемых долгое время аккумуляторных батарей или батарей, которые невозможно зарядить обычным зарядным устройством. Автомобильное зарядное устройство FOXSUR имеет интуитивно понятное управление с помощью единственной кнопки Mode (Режим).

.

Меры предосторожности

ВНИМАНИЕ! Перед началом эксплуатации З.У. FOXSUR внимательно прочитайте требования данной инструкции по эксплуатации и ознакомьтесь со спецификацией на заряжаемый аккумулятора.

Во время зарядки из аккумулятора могут выделяться взрывоопасные газы, поэтому подключение, сопровождающееся искрением и заряд аккумуляторных батарей необходимо производить в хорошо проветриваемом помещении. Обеспечьте необходимую вентиляцию!

Аккумуляторная кислота вызывает ожог. Немедленно промойте большим количеством воды, если кислота попала на кожу или в глаза.

Не заряжайте замерзший или поврежденный аккумулятор. Категорически запрещается заряжать неперезаряжаемые батареи или неисправные аккумуляторы, не свинцово-кислотные аккумуляторы, аккумуляторы с выходным напряжением не 12 или 24 В, а также литиевые аккумуляторы.

Не ставьте зарядное устройство на аккумулятор во время зарядки. Запрещается накрывать прибор во время зарядки.

Минимизируйте риск падения металлического инструмента на батарею. Это может вызвать искру или короткое замыкание аккумулятора или другой электрической части, что может привести к взрыву.

При работе со свинцово-кислотным аккумулятором снимите металлические украшения, такие как кольца, браслеты, ожерелья, часы.

Не курите и не допускайте искр или открытого пламени во время зарядки.

Перед подключением или отключением зарядного устройства от аккумулятора необходимо отключить электропитание от сети 220В. Чтобы снизить риск поражения электрическим током, отключайте зарядное устройство от сети переменного тока перед выполнением любого обслуживания или чистки.

Не предназначено для использования детьми или кем-либо, кто не может следовать инструкциям данного руководства, за исключением случаев, когда они находятся под присмотром взрослых, чтобы обеспечить правильное использование зарядного устройства.

Этот продукт предназначен только для использования в помещении, не допускайте попадания на корпус прибора воды и конденсата. Устройство следует защищать от дождя, воздействия прямых солнечных лучей.

Не оставляйте зарядное устройство FOXSUR 12v 4Ah - 100Ah Pulse Repair Charger без присмотра, если время зарядки превышает 12 часов. Питание должно быть отключено, а зарядка в течение более длительного времени строго запрещена!

Перед зарядкой проверьте зарядное устройство на наличие неисправностей, вилки, шнура питания на наличие повреждений и трещин. Если обнаружены дефекты, прекратите использование этого продукта. Во избежание несчастных случаев, пожалуйста, свяжитесь с продавцом, чтобы вернуть прибор на завод-изготовитель для ремонта или замены профессиональным обслуживающим персоналом.

Чтобы зарядить АКБ, снимите аккумулятор и выньте его из автомобиля. Выберите свободное место без легковоспламеняющихся и взрывоопасных предметов для избежания пожара.

..

Основные особенности

➠ Модель: FBC1205D
➠ Тип: Интеллектуальное автоматическое с 3 этапами зарядки ( CC (постоянный ток), CV (постоянное напряжение), непрерывный заряд). Микропроцессорное управление
➠ Тип заряжаемых АКБ: кислотные: AGM, GEL , WET, VRLA, EFB, Calcium
➠ Высокий КПД (>85%)
➠ Емкость заряжаемых аккумуляторных батарей: 4 А*ч ~ 100 А*ч;
➠ Защита: от перезарядки, от обратной полярности (переполюсовки), от короткого замыкания, от перегрева 65°C +/-5°C
➠ Входное напряжение: 100 - 240В 50/60Гц 75Вт
➠ Выходное напряжение: Летний режим: 14,4 В; Нормальный режим: 14,7 В; Зимний режим: 15,5 В (Допустимое отклонение измерений +/-0.4В)
➠ Выходной ток: 5A (MAX 6А)
➠ Минимальное стартовое напряжение: 8.0В
➠ Входная мощность с нагрузкой: Max. 130W
➠ Входная мощность без нагрузки: 3.2W
➠ Охлаждение: Вентилятор
➠ Индикатор: LCD дисплей
➠ Диапазон рабочих температур: от -20°C до +45°C
➠ Диапазон температур хранения: от -30°C до +70°C
➠ Допустимая относительная влажность воздуха: 0-90%
➠ Длина сетевого шнура 60 см, выходных проводов – 55 см
➠ Крокодилы раскрываются до: 28 мм
➠ Размер (Д x Ш x В): 150 x 85 x 60 мм
➠ Вес: 380 грамм
➠ Соответствие стандартам: CB, CE, IEC60335, EN61000, EN55014

Время, необходимое для полной зарядки А.Б.:

Емкость АКБ (А)	Время (часы)
12	2
20	4
40	8
60	12
100	20

Работа зарядного устройства FOXSUR FBC1205D предусматривает несколько этапов (режимов):

1 режим: Десульфатация – частичное восстановление аккумуляторной батареи, при этом на аккумулятор подается импульсный ток.

2 режим: Зарядка максимальным постоянным током до 80% емкости аккумулятора.

3 режим: Зарядка с постепенным уменьшением силы тока с целью исключения перезаряда (и кипения) батареи до 100% емкости.

4 режим: Поддержание аккумулятора в заряженном состоянии без перезаряда сколько угодно долго. Режим защиты от перезарядки.

Руководство по применению FBC 1205D

1. Проверьте совместимость параметров аккумуляторной батареи с параметрами зарядного устройства (указаны с обратной стороны корпуса зарядного устройства).

2. Подключите красный провод зарядного устройства к положительному полюсу, а черный – к отрицательному полюсу АКБ.

3. На жидко-кристаллическом дисплее зарядного устройства FBC 1205D отобразится уровень заряда аккумулятора, сила тока зарядки и внутренняя температура. (Показатель внутренней температуры носит исключительно информативный характер, допустимо отклонение).

4. Ошибка подключения: на дисплее отобразится символ «El-l-», световой индикатор начнет мигать.

5. Подключите зарядное устройство к источнику переменного тока, зарядное устройство готово к работе (световой индикатор заряда начнет мигать красным цветом).

6. Когда А.Б. будет полностью заряжена, шкала уровня заряда аккумуляторной батареи на дисплее зарядного устройства будет отображать статус полного уровня заряда «FUL», световой индикатор заряда продолжит мигать. Настоятельно рекомендуется после отображения статуса полного уровня заряда АКБ продолжить заряжать ее в течение 1-2 часов.

7. После завершения зарядки АКБ отсоедините зарядное устройство или оставьте его подключенным.

Примечание: для АКБ емкостью 4А*ч ~ 15A*ч, в связи с небольшой емкостью батареи, рекомендуется использовать режим «Восстановление» («Repair»), в котором используется импульсный заряд.

ЖК экран FOXSUR 12v 4Ah - 100Ah

В процессе зарядки на дисплее зарядного устройства будет отображаться следующая информация:

	Напряжение заряда
	Ток заряда
	Внутренняя температура устройства
	Зимний режим При температуре окружающей среды ниже +12 °С, увеличивается напряжение заряда
	Летний режим Когда температура окружающей среды выше +30 °С, уменьшается напряжение заряда
	Зарядка окончена
	Режим восстановления

Индикация условий использования: зима и лето

Зарядное устройство FOXSUR имеет Автоматический летний и зимний режим. Микроконтроллер автоматически определяет температуру окружающей среды и соответственно подстраивает режим заряда.

Определение температуры занимает 5-10 секунд, этот показатель выявляет диапазон допусков и не влияет на зарядку.

Зимний режим: <12°С (<53.6°F)
Обычный режим: 12°С-30°С (53.6°F-83°F)
Летний режим: >30°С (>83°F)

Функция восстановления ("Repair" режим «Ремонт»)

Если вы заметили потерю емкости у вашего аккумулятора, то, возможно произошла сульфатация пластин.

Восстановление аккумулятора может понадобиться при сильной сульфатации пластин, которая образовывается во время эксплуатации или хранения батареи.

Так же возможно произошло высыхание/выкипание электролита. В таком случае сначала необходимо восстановить водный баланс, с помощью дистиллированной воды.

Для этого:
Снимите пластиковую крышку с аккумулятора.
Удалите резиновые заглушки на банках (если имеются).
Возьмите шприц и наберите 1–2 кубика дистиллированной воды. (Обычную воду из-под крана в источники питания наливать не рекомендовано – в ней слишком много примесей, которые будут мешать правильному протеканию химической реакции. Электролит в чистом виде в гелевые АКБ не заливают).
Влейте воду в каждую банку.
Оставьте батарею на несколько часов, чтобы гель пропитался водой.
Проверьте уровень напряжения на клеммах.
Верните заглушки на место и закройте аккумулятор крышкой.
Поставьте батарею на зарядку.

Примечание: зарядное устройство не может активировать сильно разряженную батарею или восстановить батарею, которая сильно повреждена, оно, также, не может восстановить аккумулятор до состояния 100% новый. Режим десульфатации способен частично реанимировать аккумуляторы, остаточное напряжение которых не ниже 8 вольт. Батарею с меньшим напряжением, зарядное устройство определит, как неисправную.

Десульфатацию пластин производят с помощью импульсных токов различной амплитуды.

1. Подключите аккумулятор к зарядному устройству. Подключите зарядное устройство к сети переменного тока, затем кнопкой Mode (Режим) выберите функцию «Repair», на дисплее отобразится символ «PUL», световой индикатор заряда начнет мигать красным цветом.

2. Рекомендуемое время восстановления: для мотоциклетных акб - 5 часов, для автомобильных - 8 часов. В любом случае время восстановления не должно превышать 24 часа. Обращайте внимание на температуру аккумулятора во время восстановления. Если батарея стала горячей необходимо немедленно прекратить процесс! В этом случае рекомендуем не пытаться реанимировать гелевый АКБ, а приобрести новый.

3. Если во время режима восстановления на дисплее появится надпись "FUL", значит, батарея полностью заряжена. Рекомендуется продолжить процесс в течении 1 часа для получения лучшего эффекта.

4. Максимальное время процесса восстановления – 24 часа. Зарядное устройство FBC 1205D автоматически перейдет в обычный режим зарядки, когда будет достигнуто максимальное время процесса восстановления.

5. Если вам нужно остановить процесс восстановления или зарядки, нажмите кнопку Mode (Режим), чтобы переключить режим работы или отключите зарядное устройство.

6. Для отключения устройства сначала отключите его от сети переменного тока 220. Проверьте, в норме ли напряжение батареи. Если батарея полностью заряжена, снимите положительный и отрицательный зажимы.

Устранение неполадок FOXSUR 12v 4Ah - 100Ah Pulse Repair Battery Charger with LCD display

1. Не горит экран ЗУ, подключенного к АКБ
Причина: Положительный и отрицательный полюсы подключены неправильно, зажимы положительного и отрицательного полюсов не зажаты должным образом или батарея не заряжена, а зажимы не зажаты.
Решение: сначала проверьте, не перепутаны ли местами положительный и отрицательный зажим на клеммах аккумулятора, проверьте с помощью мультиметра, есть ли напряжение на аккумуляторе, проверьте зажимы положительного и отрицательного полюсов. Пожалуйста, надежно зажмите.

2. Напряжение отображается, когда батарея подключена, но нет реакции при подключении питания 220В.
Причина: не подается питание переменного тока 110-220 В.
Решение: вставьте розетку с питанием 110-220В.

3. Батарея разряжена или недостаточно заряжена, но при зарядке отображается (FUL).
Причина: этот тип неисправности возникает из-за вулканизации батареи (Часть активного вещества на положительных и отрицательных пластинах свинцового аккумулятора постепенно превращается в устойчивое соединение сульфата свинца с крупными частицами, который не может быть преобразован в с помощью обратимой реакцию между диоксидом свинца и губчатым свинцом при зарядке (сульфатирование) пластины. Такой процесс называют вулканизацией.), нехватки питания или отсутствия воды, низкого напряжения и длительного времени простоя. Из-за чрезмерного внутреннего сопротивления батареи или уменьшения собственной емкости батареи при зарядке она достигает полного значения напряжения.
Решение: Вы можете выбрать режим ремонта и попробовать восстановить батарею.

4. Невозможность заряда в течение длительного времени
Причина: если зарядное устройство не заряжает АКБ полностью в течение длительного времени, это связано с тем, что батарея вулканизирована, имеет саморазряд или не хватает электролита. Напряжение слишком низкое для достижения верхнего порога зарядки, поэтому такая батарея будет бесконечно заряжаться. Обычно этот тип батареи будет значительно нагреывться при зарядке!
Решение: во время процесса зарядки прекратите зарядку, если АКБ станет горячей. Проверьте, хватает ли в батарее жидкости, если это батарея с жидким электролитом.
