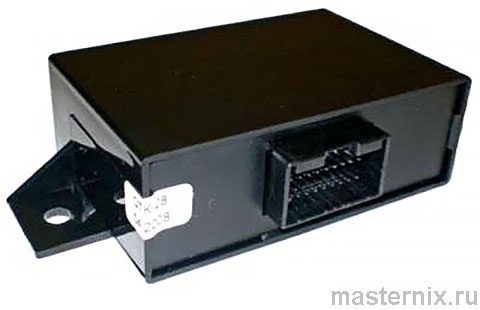

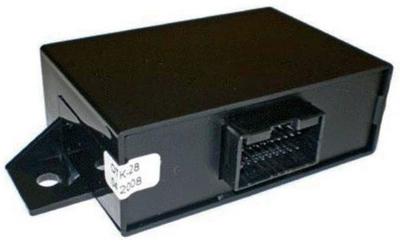

Штатный иммобилайзер ВАЗ АПС-4. Руководство по эксплуатации

Вы когда-нибудь задумывались, почему автомобиль не заводится, хотя аккумулятор в порядке? Часто виноват иммобилайзер АПС-4 — система, которая блокирует запуск двигателя без «своего» ключа. Скажу прямо: это не баг, а фича. Именно так работает дополнительная защита от угона.

Перед началом работы убедитесь: система подключена и находится в неактивном состоянии. Практика показывает: большинство проблем возникают из-за спешки при обучении ключей. Есть нюансы, но они решаются последовательным выполнением инструкций. Давайте разберёмся.

Диагностика состояния перед активацией

Как проверить готовность системы

Закройте все двери, кроме водительской, сядьте за руль и закройте последнюю дверь. Плафон салона должен гореть ещё 12 секунд, затем плавно погаснуть. Включите зажигание: если светодиод индикатора горит постоянно — система готова к кодированию. Что логично.

Расшифровка сигналов светодиода

Не всё гладко с самостоятельной диагностикой — если светодиод ведёт себя нестандартно, лучше не рисковать и доверить работу специалистам. Это серьёзно.

Пошаговое обучение кодовых ключей

Подготовка к процедуре кодирования

Убедившись, что система неактивна, выполните последовательность действий:

1. → Включите зажигание: светодиод должен загореться постоянным светом в течение 5 секунд
2. → Поднесите красный обучающий ключ с маркировкой 【АПС-4】 к индикатору
3. → Удерживая ключ, выключите зажигание: светодиод продолжает гореть, зуммер издаст короткий сигнал
4. → Уберите красный ключ: не позднее 5 секунд светодиод начнёт мигать 10 раз в секунду

Если мигание не началось — не включайте зажигание, подождите 15 секунд и повторите с первого пункта. Тут есть подводные камни: тайминги критичны.

Обучение рабочих чёрных ключей

Не позднее 20 секунд после начала быстрого мигания:

1. → Поднесите первый чёрный ключ: зуммер подаст сигнал ~1 секунда, светодиод погаснет
2. → Уберите ключ, в течение 20 секунд поднесите второй чёрный ключ: повтор сигнала
3. → При необходимости обучите до четырёх ключей, повторяя процедуру

Завершите обучение: уберите второй ключ, в течение 20 секунд поднесите красный ключ — светодиод загорится, зуммер сработает. Имеет смысл, правда?

Финализация в зависимости от контроллера

Не позднее 15 секунд после включения светодиода включите зажигание:

• ✔️ Для контроллеров 【М1.5.4】 или 【Январь-5】: через 3 секунды светодиод погаснет, зуммер сработает — выключите зажигание
• ✔️ Для контроллера 【МП7.0】: светодиод продолжает гореть, в течение 10 секунд выключите зажигание — светодиод погаснет, зуммер сработает

Подождите 6 секунд с выключенным зажиганием. Проведите контроль: включите зажигание — зуммер должен сработать, светодиод мигать 2 раза в секунду. Попробуйте запустить двигатель: он не должен завестись. Это нормально — защита активна.

Снятие с охраны и запуск двигателя

Алгоритм разблокировки

Для запуска двигателя с «родным» ключом:

1. → Откройте дверь водителя или включите/выключите зажигание: система перейдёт в режим чтения, светодиод мигает 2 раза в секунду
2. → В течение 1,5 минуты (если открывали дверь) или 10 секунд (если работали с зажиганием) поднесите рабочий чёрный ключ к индикатору
3. → После считывания кода светодиод погаснет, зуммер издаст двойной сигнал — можно запускать двигатель
4. → Включите зажигание: светодиод кратко мигнёт, двигатель должен запуститься

Просто, но эффективно. Главное — не торопиться и выдерживать временные интервалы.

Автоматическая постановка на охрану

Как работает автоблокировка

Система переходит в режим охраны автоматически после выключения зажигания. Время активации зависит от действий:

• → Если дверь водителя не открывалась или осталась открытой: охрана через 5 минут
• → Если дверь открыли и закрыли: охрана через 30 секунд после закрытия

За 15 секунд до активации зуммер начнёт подавать учащённые сигналы. Если постановка на охрану нежелательна — просто поверните ключ в положение 【зажигание】. Это удобно, когда нужно быстро отъехать.

Что делать при утере рабочего ключа

Экстренное переобучение системы

При потере чёрного ключа рекомендуется немедленно переобучить систему на оставшийся рабочий ключ — это заблокирует утерянный экземпляр. Процедура аналогична первичному обучению, с одним отличием: при включении зажигания в начале процедуры светодиод мигает 2 раза в секунду (система уже активна).

После переобучения можно приобрести новый ключ и добавить его в систему. Практика показывает: лучше иметь запасной ключ дома, а не в связке с основным. Есть нюансы, но они очевидны.

Потеря обучающего красного ключа

Последствия и варианты решения

⚠️ Внимание! Без красного обучающего ключа невозможно добавить новые рабочие ключи или переобучить систему. Эксплуатация с имеющимися ключами продолжается, но при их утере или неисправности блока потребуется замена:

• ✖️ Блока управления иммобилайзером
• ✖️ Контроллера управления двигателем

При замене устанавливаются новые необученные компоненты, и процедура кодирования начинается с нуля с новым красным ключом. Именно поэтому обучающий ключ рекомендуется хранить дома в надёжном месте — это не просто формальность.

Замена иммобилайзера или контроллера

Установка нового блока иммобилайзера

После замены неисправного иммобилайзера на новый выполните процедуру обучения из раздела «Обучение кодовых ключей», используя красный ключ от старого блока. Отличие: после включения зажигания светодиод мигает 1 раз в секунду (индикация нового необученного блока).

Замена контроллера двигателя

Новый «чистый» контроллер разрешает запуск двигателя независимо от иммобилайзера. Для активации защиты выполните процедуру, описанную в разделе «Утеря рабочего ключа», используя имеющиеся обучающий и рабочие ключи. Это возвращает полную функциональность системы.

Диагностика неисправностей и коды индикации

Расшифровка сигналов при неудачном запуске

Базовые шаги проверки

Если двигатель не запускается после снятия с охраны, не паникуйте. Сначала проверьте: правильно ли считан код ключа? Погас ли светодиод? Сработал ли зуммер? Часто проблема решается повторным поднесением ключа к индикатору. Что логично.

Настройка задержки салонного освещения

Функция комфорта в темное время суток

Для работы задержки переключатель плафона должен быть в выключенном состоянии. Алгоритм:

• → При открытой двери водителя плафон горит постоянно
• → После закрытия двери (при выключенном зажигании) плафон остаётся включённым ещё 12 секунд, затем плавно гаснет за 4 секунды
• → Если дверь закрыта при включённом зажигании — плафон выключается мгновенно

Если во время задержки снова открыть дверь — плафон включится и будет работать по описанному алгоритму. Удобная мелочь, которая экономит нервы в темноте.

Альтернативный запуск с паролем для МР7.0

Программирование шестизначного пароля

Функция позволяет запустить двигатель без рабочего ключа (при утере или неисправности). Пароль состоит из 6 цифр (1–9). Процедура обучения:

1. → Система на охране, приготовьте пароль
2. → Включите зажигание: лампа 【Check Engine】 горит, светодиод мигает 2 раза/сек
3. → Поднесите красный ключ, удерживая — выключите зажигание: светодиод горит, зуммер сработал
4. → Через 3–5 секунд светодиод мигает 10 раз/сек
5. → В течение 10 секунд включите зажигание: лампа 【CE】 мигает 1 раз/сек (вход в режим ввода пароля)
6. → Ждите 4 минуты мигания, затем 1 минуту на ввод первой цифры: нажимайте педаль акселератора количество раз, равное цифре пароля (при каждом нажатии лампа 【CE】 загорается)
7. → Повторите для всех 6 цифр
8. → При успешном вводе лампа 【CE】 больше не включится

Использование пароля для обхода

При неисправности системы или отсутствии ключа:

1. → Включите зажигание: лампа 【CE】 горит
2. → Ждите 4 минуты до погасания лампы
3. → В течение 1 минуты введите первую цифру нажатиями на акселератор
4. → При правильном вводе лампа 【CE】 загорится на 4 минуты для следующей цифры
5. → Повторите для всех 6 цифр
6. → После ввода последней цифры, не выключая зажигание, запустите двигатель

⚠️ Важно: Контроллер работает в режиме обхода до полного отключения (15 секунд после выключения зажигания). Двигатель можно запускать многократно, если интервал между выключением и включением зажигания не превышает 15 секунд.

Обход иммобилайзера на Январь-5.1 и М1.5.4

Особенности программирования пароля

Процедура аналогична, но с отличиями в таймингах и управлении:

1. → После входа в режим ввода (п.1–5 как для МР7.0) лампа 【CE】 горит постоянно
2. → Ждите 1 минуту до погасания лампы
3. → Введите первую цифру: кратковременные нажатия на акселератор (до 3 секунд удержания), количество нажатий = цифра пароля
4. → Для перехода к следующей цифре: нажмите и удерживайте акселератор ~5 секунд до погасания лампы 【CE】
5. → Повторите для всех 6 цифр

Если лампа 【CE】 замигала 1 раз/сек при вводе — ошибка (превышено количество нажатий или таймаут). Выключите зажигание на 10 секунд и начните заново. Не всё гладко, но система даёт обратную связь.

Применение пароля для запуска

После ввода всех 6 цифр и удержания педали >5 секунд: если лампа 【CE】 продолжает гореть — можно запускать двигатель| если мигает — пароль введён неверно, повторите процедуру.

⚠️ Критично: При запуске через обход лампа 【CE】 горит постоянно при работающем двигателе. Контроллер выходит из режима обхода через 5 секунд после выключения зажигания — последующий запуск требует повторного ввода пароля. Это серьёзное ограничение, о котором стоит помнить.
