Автомобильный датчик дождя VICO ДДА -35 -45 -55 -65. Руководство по эксплуатации

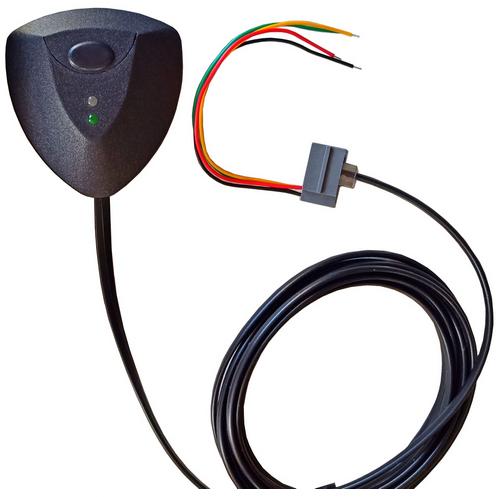

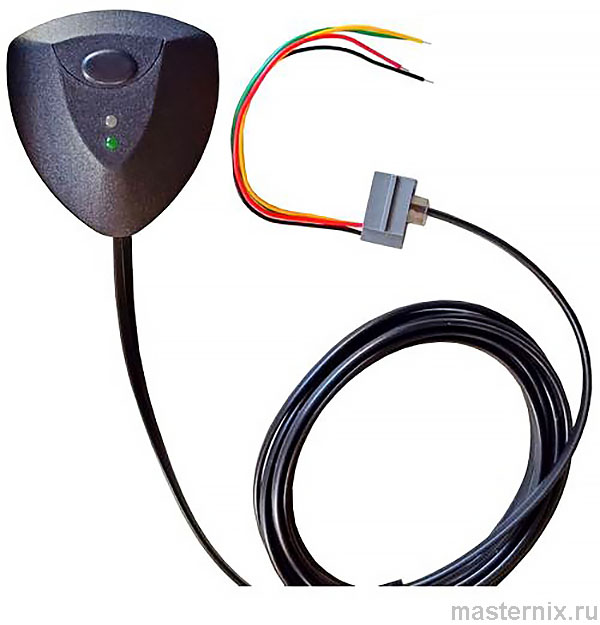

Рис. 1. Внешний вид датчика дождя VIKO ДДА-35/45/55/65

Вы устали постоянно переключать дворники вручную? Этот датчик берёт рутину на себя. Устройство сканирует стекло инфракрасным лучом и включает очистку именно тогда, когда это нужно — без ваших действий.

Что это даёт на практике:

• ✔️ Повышает безопасность: руки на руле, внимание на дороге
• ✔️ Снижает утомляемость в долгих поездках под дождём
• ✔️ Продлевает ресурс механизма стеклоочистителя и щёток
• ✔️ Работает как штатная система на премиальных авто

Знакомо, когда в ливень приходится отвлекаться на переключатель? С ДДА эта проблема исчезает. Электроника реагирует быстрее человека — и это заметно.

Назначение и преимущества автоматизации

Что делает датчик

ДДА-35/45/55/65 разработан для легковых автомобилей. Он автоматически управляет паузой стеклоочистителя, подстраиваясь под интенсивность осадков и скорость движения.

Практика показывает: на трассе при 90 км/ч пауза сокращается, в пробке — увеличивается. Логично: чем выше скорость, тем быстрее загрязняется стекло.

Совместимость с автомобилями

Датчик подходит для ВАЗ и иномарок. На работу не влияют:

• ★ Запотевание стекла изнутри
• ★ Туман и низкая видимость
• ★ Перепады температуры от -40°С до +55°С
• ★ Освещённость: день, ночь, сумерки

Важный нюанс: датчик не заменяет водителя полностью. В любой момент можно вручную включить дворники — например, при брызгах из лужи, которые не попали в зону сенсора.

Принцип работы: оптика и электроника

Как сканируется стекло

Рис. 2. Расположение датчика и зона сканирования

Оптический сенсор крепится внутри салона на ветровое стекло. Инфракрасный луч сканирует внешнюю поверхность. Уровень отражённого сигнала меняется при появлении влаги, грязи или снега.

Электронный блок обрабатывает данные и выдаёт сигнал на включение стеклоочистителя. Всё происходит за доли секунды.

1. ➤ Капли на стекле → изменение отражения ИК-луча
2. ➤ Блок управления анализирует интенсивность
3. ➤ Формируется импульс на включение дворников
4. ➤ Пауза между взмахами подстраивается под темп осадков

Есть над чем подумать: датчик «видит» большую массу воды ещё на подлёте — за 5–10 см до стекла. Волна от встречной машины? Дворники сработают заранее, не дожидаясь контакта.

Включение и защита от ложных срабатываний

Активация датчика

ДДА работает только при включённом зажигании. Включение происходит переводом подрулевого переключателя в положение «прерывистый режим» — щётки делают один взмах, подтверждая активацию.

Стоит добавить: предусмотрена защита от случайного запуска. Если вы заглушили авто с включённым датчиком, при следующем запуске он останется неактивным. Индикаторы перемигивают — сигнал, что нужна ручная активация.

Как включить:

• ☑️ Переключите рычаг стеклоочистителя в положение «интервал»
• ☑️ Или нажмите рычаг на себя (омыватель)
• ☑️ Датчик активируется, индикаторы перестанут мигать

Работа с омывателем

Омыватель включается только вручную — удержанием рычага на себя. Это продумано: случайный полив при манёвре может ограничить обзор.

Особенности:

1. ➤ Щётки начинают движение с задержкой 0,5 сек — стекло успевает смочиться
2. ➤ После очистки возможен одиночный повторный взмах для удаления «ручейков»
3. ➤ Пауза до повторного взмаха настраивается: 3–30 секунд (заводская — 8 сек)

Что имеем в плюсах: не нужно дёргать рычаг дважды — электроника сама завершит очистку.

Режимы работы: дождь и управляемая пауза

Переключение режимов

Рис. 3. Органы управления на лицевой панели

На корпусе две индикации и одна кнопка. Начальное состояние — режим «дождь» (синий индикатор). Краткое нажатие → «управляемая пауза» (зелёный). Ещё нажатие → возврат к «дождю». Круг замкнулся.

Зависит от ситуации: в сильный ливень лучше перейти на непрерывный режим штатного переключателя — электроника не всесильна.

Избегание ложных срабатываний

При сухой погоде датчик лучше выключить. Возможны реакции на:

• ✖️ Насекомые в зоне сенсора
• ✖️ Опавшие листья на стекле
• ✖️ Резкие тени при ярком солнце

Будем откровенны: ни одна автоматика не учитывает всё многообразие дорожных ситуаций. Если видимости не хватает — смело включайте дворники вручную.

Регулировка паузы и чувствительности

Настройка интервала между взмахами

В режиме «управляемая пауза» (зелёный индикатор) стандартный интервал — около 5 секунд. Изменить его можно двумя способами:

Способ 1: подрулевым переключателем

1. ➤ Переведите переключатель в «выключено»
2. ➤ Выдержите нужную паузу (1–60 сек)
3. ➤ Верните в «прерывистый режим» — новое значение сохранится

Способ 2: штатным регулятором (если есть)

1. ➤ В режиме «пауза» зажмите кнопку на датчике
2. ➤ Через 5 сек зелёный индикатор начнёт мигать
3. ➤ Отпустите кнопку — теперь пауза регулируется штатным колесом

Паузу можно менять на ходу, но (!) не отвлекайтесь от дороги. Лучше сделать это на стоянке.

Корректировка чувствительности

Датчик имеет автоподстройку под стекло, тонировку, освещение. Но можно задать уровень вручную — четыре градации:

Как настроить:

1. ➤ Зажмите кнопку на 3 секунды
2. ➤ Посчитайте вспышки синего индикатора — это текущий уровень
3. ➤ Не отпускайте кнопку: последует серия вспышек
4. ➤ Отпустите на нужном уровне

Каждое включение датчика сопровождается индикацией текущей чувствительности — удобно для контроля.

Практика подсказывает: начните со среднего уровня, протестируйте в разных погодных условиях, затем скорректируйте под свои предпочтения.

Настройка повторного взмаха после омывателя

Зачем нужен второй взмах

После полива стеклоочиститель может оставить «ручейки» в верхней части. Одиночный повторный взмах смахивает остатки — чисто и аккуратно.

Как настроить паузу до повторного взмаха (3–30 секунд):

1. ➤ Выключите зажигание, датчик в режиме «интервал»
2. ➤ Зажмите кнопку на корпусе
3. ➤ Включите зажигание — индикатор начнёт отсчитывать секунды
4. ➤ На нужном значении выключите зажигание и отпустите кнопку

Чтобы отключить повторный взмах, установите паузу менее 3 секунд. Просто.

Важно добавить: настройка сохраняется в энергонезависимой памяти — не сбрасывается при отключении аккумулятора.

Датчик света в модели ДДА-65

Автоматическое включение фар

Только для ДДА-65: датчик освещённости включает ближний свет и габариты при снижении яркости. Вам не нужно отвлекаться при въезде в тоннель, гараж, сумерки.

Принцип работы:

• ★ Порог срабатывания настраивается (5 уровней)
• ★ Задержка включения: 1,5 сек при падении освещённости
• ★ Задержка выключения: 60 сек при росте яркости
• ★ Не реагирует на уличное освещение и фары встречных авто

Дополнительная фишка: свет включается через 1–7 сек при интенсивной работе дворников — независимо от освещённости. Логично: если льёт — видимость падает, фары не помешают.

Есть над чем подумать: функция снижает риск движения без света в сумерки — человеческий фактор + автоматика = меньше ошибок.

Настройка порога и отключение

Отключение датчика света:

1. ➤ Зажигание выключено, переключатель в «интервал»
2. ➤ Включите зажигание — индикаторы перемигивают
3. ➤ Зажмите кнопку на 5 сек до погасания индикаторов
4. ➤ Отпустите, выключите зажигание

Включение и настройка порога (5 уровней):

1. ➤ Те же начальные условия
2. ➤ Зажмите кнопку на 10 сек до вспышки зелёного индикатора
3. ➤ Каждые 2 сек — новая вспышка, порог сдвигается на шаг
4. ➤ Отпустите на нужном уровне, выключите зажигание

Уровень 1: свет включается, когда уже темно. Уровень 5: свет включается, когда ещё светло. Выбирайте под свои привычки.

Важно: настройки датчика света не влияют на работу датчика дождя. Можно отключить одно, оставив другое.

Монтаж оптического сенсора на стекло

Где крепить датчик

Рис. 4. Зона установки сенсора за зеркалом заднего вида

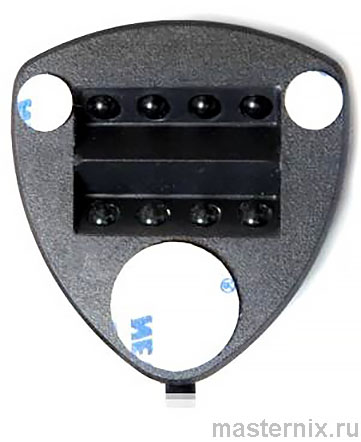

Датчик состоит из двух частей: оптический блок с электроникой и разъём с выводами. Сенсор клеится внутри салона на ветровое стекло, за зеркалом заднего вида — не мешает обзору, не виден водителю.

(!) Критически важно: сенсоры должны находиться в зоне очистки щётками. Иначе датчик будет «видеть» грязь, которую дворники не убирают — ложные срабатывания гарантированы.

Пошаговая установка

1. ➤ Работайте при температуре не ниже +10°С
2. ➤ Если стекло запотело — включите обогрев и обдув
3. ➤ Протрите место приклейки салфеткой из комплекта
4. ➤ Снимите защитную плёнку с датчика
5. ➤ Прижмите к стеклу проводом вверх
6. ➤ Проложите провод под потолок и декоративную накладку стойки

Тонировочная плёнка любой светопроницаемости не мешает работе. Датчик автонастроится. Исключение: изотермические стёкла с зеленоватым оттенком — в этом случае размещайте сенсоры на светлой части стекла.

Практика показывает: для быстрой проверки после установки плесните водой в зону датчика из пульверизатора. Если дворники сработали — монтаж успешен.

Схема подключения и назначение выводов

Распиновка разъёма

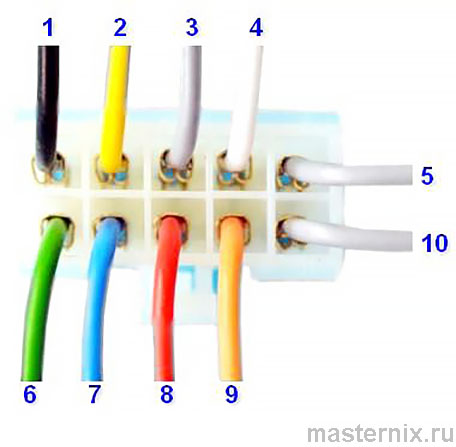

Рис. 5. Цветовая маркировка проводов для подключения

Важный момент: стеклоочиститель может управляться «плюсом» или «массой». Определите это перед подключением.

1. ➤ Найдите провод, где напряжение меняется при переключении в «прерывистый режим»
2. ➤ Если в этом режиме 0 В (управление массой): разрежьте провод, к разъёму — серый провод датчика, к жгуту — синий
3. ➤ Если в этом режиме +12 В: разрежьте провод, к разъёму — жёлтый, к жгуту — красный

Стоит подумать: неподключённые провода не удаляйте — зачистите концы и заизолируйте. Вдруг понадобится доработка.

Особенности подключения ДДА-65

Модель универсальна: можно использовать схемы от ДДА-35/45/55. Соответствие проводов:

• ★ Жёлтый ДДА-65 = жёлтый ДДА-35/45/55
• ★ Красный ДДА-65 = красный ДДА-45/55
• ★ Синий ДДА-65 = синий ДДА-55
• ★ Зелёный/Чёрный — одинаковы для всех моделей

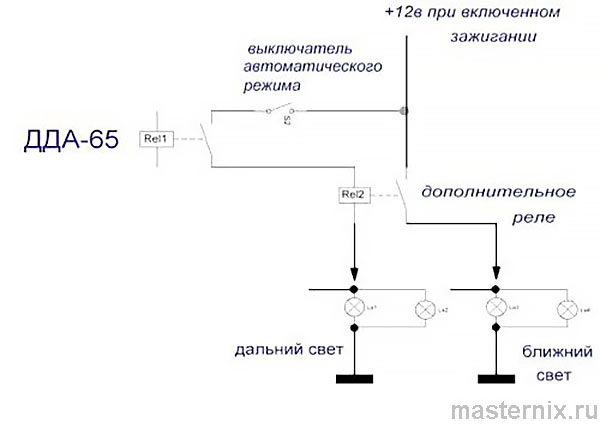

(!) При подключении датчика света учитывайте: ближний свет не должен гореть вместе с дальним (если не предусмотрено конструкцией), особенно с двухнитевой лампой Н4.

Технические характеристики и совместимость

Параметры устройства

Сохранение настроек

Все параметры (режимы, чувствительность, паузы) хранятся в энергонезависимой памяти. Не сбрасываются при:

• ☑️ Выключении зажигания
• ☑️ Отключении аккумулятора
• ☑️ Длительном простое автомобиля

Менять настройки можно неограниченное количество раз — экспериментируйте без страха.
