ДИАГНОСТИЧЕСКИЙ АДАПТЕР ELM 327 - USB
руководство по эксплуатации

1. НАЗНАЧЕНИЕ

Адаптер ELM 327 - USB разработан для соединения диагностического программного продукта, установленного на персональном компьютере и электронного блока управления установленного в автомобиле. Адаптер ELM 327 - USB является преобразователем логических протоколов и физических уровней сигнала и преобразует сигналы идущие от ЭБУ по протоколам OBD II в формат USB (виртуальный COM порт). Применяется для диагностики и просмотра параметров двигателя в отечественных и импортных автомобилях, оснащенныхдвигателями управляемыми ЭБУ.

После того, как Вы подключите адаптер и запустите на ноутбуке диагностическое программное обеспечение, Вы сможете:

осуществлять профессиональную диагностику двигателя:

- считывать и удалять коды неисправностей

контролировать параметры работы систем двигателя:

- обороты двигателя

- температуру двигателя

- напряжение бортовой сети

- состояние датчиков

осуществлять мониторинг поездок:

- скорость движения

- пройденное расстояние

- контролировать расход топлива

- время в пути

контролировать прогрев двигателя в холодную погоду использовать другие сервисные функции*

*перечень функций зависит от разработчиков программного обеспечения

.

К ЭБУ автомобиля адаптер подсоединяется через разъем типа OBD II который расположен на адаптере. Логическая связъ адаптера сЭБУпроизводится посредством протоколов:

ISO9141-2;

ISO14230-2 (KWP2000);

SAE J1850 VPW;

SAE J1850 PWM;

ISO 15765-4 CAN.

Прием, преобразование и отправку данных по этим протоколам осуществляет специализированный микропроцессор. На корпусе адаптера расположены светодиоды индицирующие прием и отправку данных.

2. ПОРЯДОК РАБОТЫ

Для корректной работы устройства необходимо:

1. Установите драйвера на Ваш ПК для организации виртуального СОМ порта (описание установки смотрите в инструкции пункт 3. УСТАНОВКА ДРАЙВЕРОВ).

2. Подключите адаптер к диагностическому разъему в автомобиле (пункт 5. ПОДКЛЮЧЕНИЕ к диагностическому разъему автомобиля).

3. Проверьте, что кабель USB вставлен в разъем адаптера и разъем USB компьютера.

4. Запустите диагностическую программу подходящую для работы с Вашим автомобилем.

ВНИМАНИЕ! Поиск и установка прикладного ПО осуществляется самостоятельно.

ВНИМАНИЕ! Предприятие-изготовитель не несет ответственности за риски связанные с использованием прикладного ПО.

3. УСТАНОВКА ДРАЙВЕРОВ

3.1 ОПРЕДЕЛЕНИЕ ЧИПСЕТА USB WINDOWS XP

◊ Вставьте разъем USB адаптера ELM 327 в USB порт компьютера

◊ Появится окно "Мастер нового оборудования". Ничего в окне не выбирайте

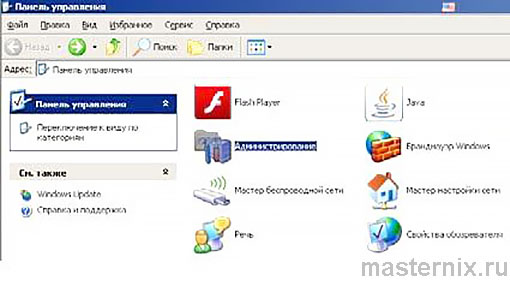

◊ Откройте "Пуск -> Настройка -> Панель управления -> Администрирование -> Управление компьютером"

◊ Выберите слева "Диспетчер устройств"

◊ Перейдите к пункту: 3.3 ПРОСМОТР ИДЕНТИФИКАТОРА

3.2 ОПРЕДЕЛЕНИЕ ЧИПСЕТА USB WINDOWS 7, WINDOWS VISTA

◊ Вставьте разъем USB адаптера ELM 327 в USB порт компьютера

◊ Появится окно "Мастер нового оборудования". Ничего в окне не выбирайте

◊ Откройте "Пуск ->Панель управления"

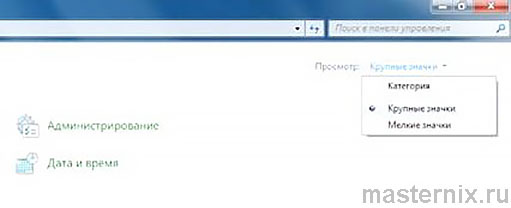

◊ В открывшемся окне вверху найдите "Просмотр" -> переключите "Категорию на Крупные или Мелкие значки"

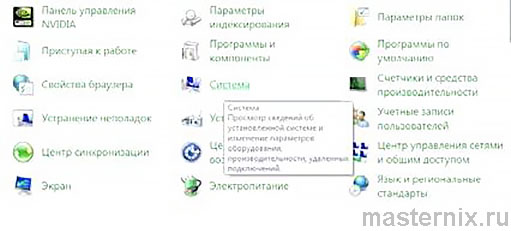

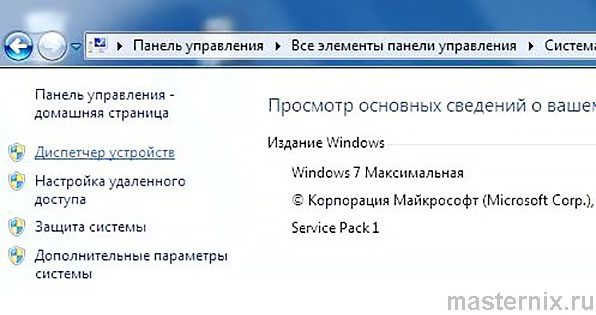

◊ Откройте "Система»

◊ Выберите слева "Диспетчер устройств"

◊ Перейдите к пункту: 3.3 ПРОСМОТР ИДЕНТИФИКАТОРА

..

3.3 ПРОСМОТР ИДЕНТИФИКАТОРА

◊ В диспетчере устройств справа найдите в разделе "Другие устройства" строку "usb toUART Bridge Controller»

◊ Наведите курсор на сторку "usb to UART Bridge Controller" и щелкните правой кнопкой мыши. В появившемся меню выберите "Свойства"

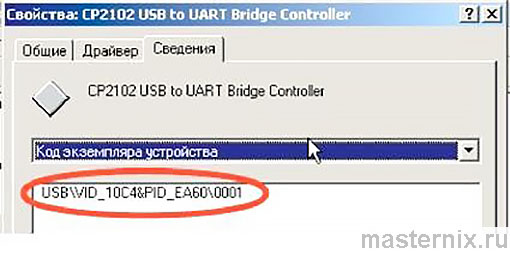

◊ Выберите вкладку "Cведения" в окне будет написан идентификатор чипсета

VID_10C4 -означает чипсет СР210х производства компании "Silicon Labs"

VID_067B -означает чипсет PL2303TB производства компании "Prolific Technology Inc"

VID_0403 -означает чипсет D2XX производства FTDI 7

◊ Закройте вкладки открытые в процессе проверки

◊ Перейдите к установке драйвера для чипсета установленного в вашем адаптере ELМ327.

3.4 УСТАНОВКА ДРАЙВЕРОВ СР210х идентификатор VID_10C4

Чтобы установить драйвера для СР210х производства компании "Silicon Labs" под Windows XP, следуйте инструкции:

◊ Найдите драйвер " S i l i c o n Labs" на вебсайте WWW.ORIONSPB.RU или на диске в комплекте и загрузите программу, указав местоположение на жестком диске Вашего ПК

◊ Подключите устройство в портUSB Вашего ПК

◊ Компьютер определит устройство, как новое оборудование

◊ После того, как устройство установлено, появится диалоговое окно "Мастера установки нового оборудования»

◊ В диалоговом окне "Мастер нового оборудования" нажмите кнопку "Отмена"

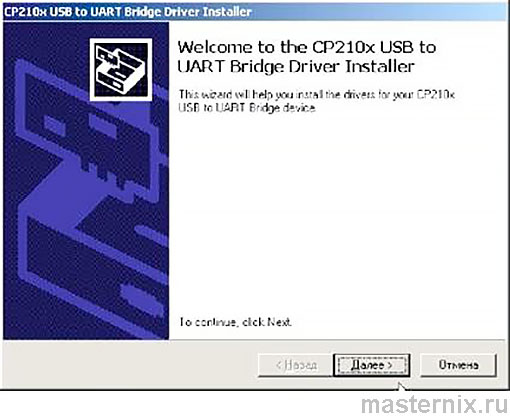

◊ При установке с диска запустите ELM327 software -> НCP210x_VCP_Windows -> CP210xVCPInstaller_x86.exe (или CP210xVCPInstaller_x64.exe в зависимости от разрядности вашей сиcтемы)

◊ В проявившемся окне нажмите "Далее"

◊ Появится окно лицензионного соглашения поставьте галочку о согласии и нажмите "Далее»

◊ Дождитесь окончания установки, нажмите "Готово"

◊ Настройки установленного адаптера можно посмотреть в "Диспетчере устройств", смотрите пункт 3.7.

3.5 УСТАНОВКА ДРАЙВЕРОВ PL2303TB идентификатор VID_067B

Чтобы установить драйвера для PL2303TB производства компании "Prolific Technology Inc" под Windows XP, следуйте инструкции:

◊ Найдите драйвер "Prolific Technology Inc" на вебсайте WWW.ORIONSPB.RU или на диске в комплекте и загрузите программу, указав местоположение на жестком диске Вашего ПК

◊ Подключите устройство в портUSB ВашегоПК

◊ Компьютер определит устройство, как новое оборудование

◊ После того, как устройство установлено, появится диалоговое окно "Мастера установки нового оборудования»

◊ В диалоговом окне "Мастер нового оборудования" нажмите кнопку "Отмена»

◊ При установке с диска запустите ELM327 software -> PL2303TB -> ProlificDriver Installer_v1.8.19.exe

◊ В проявившемся окне с нажмите "Далее"

◊ Дождитесь окончания установки, нажмите "Готово"

◊ Настройки установленного адаптера можно посмотреть в "Диспетчере устройств", смотрите пункт 3.7.

3.6 УСТАНОВКА ДРАЙВЕРОВ CDM идентификатор VID_0403

Вариант 1. Автоматическая установка драйверов с помощью программы установкиCDM2.04.16.exe

Чтобы установить драйвера CDM для устройства FTDI под WindowsXP, следуйте инструкции:

◊ Найдите программу CDM 2.08.14.exe на вебсайте WWW.ORIONSPB.RU или WWW.FTDICHIP.COM и загрузите программу, указав местоположение на жестком диске Вашего ПК

◊ Если вы используете Windows XP с Windows XP SP 1, временно отключите свой компьютер от сети Интернет. Это можно сделать, отсоединив сетевой кабель или отключив сетевую карту, для этого перейдите в "Панель управления \ Сеть и удаленный доступ к сети", щелкните правой кнопкой мыши на соответствующее соединение и выберите "Отключить"

◊ Соединение можно подключить снова после завершения установки

◊ Если вы используетеWindows XP с SP 2 или с более поздней версией SP, отключать доступ в сеть Интернет не обязательно. Необходимо только, чтобы был отключен автоматический поиск, если есть доступ в сеть Интернет

◊ Подключите устройство в свободный порт USB Вашего ПК

◊ После того, как устройство установлено, появится диалоговое окно "Мастера установки нового оборудования"

◊ В диалоговом окне "Мастер нового оборудования" нажмите кнопку "Отмена»

◊ Запустите программу установки драйверов CDM2.08.14.exe

◊ Начнется автоматическая установка драйверов

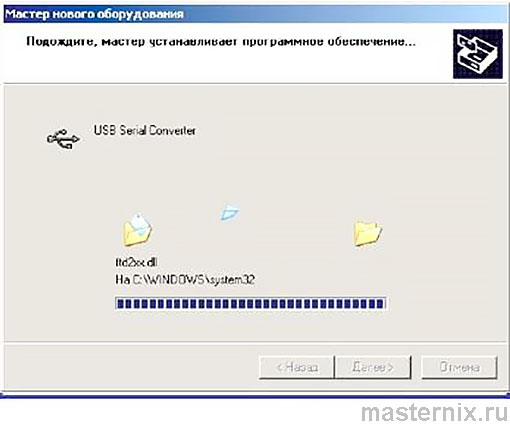

◊ Сначала будут устанавливаться драйвера шины USB Serial Converter

◊ Затем будут устанавливаться драйвера эмуляции СОМ порта USB Serial Port

◊ На вновь появившемся диалоговом окне "Мастер нового оборудования" нажмите кнопку "Отмена»

◊ Подождите окончательного завершения установки

◊ Настройки установленного адаптера можно посмотреть в "Диспетчере устройств", смотрите пункт 3.7.

Вариант 2. Инсталляция драйверов с помощью “Мастера нового оборудования”

Чтобы установить драйвера CDM вручную для устройства FTDI под Windows XP, следуйте инструкции:

◊ Если устройство того же самого типа было установлено на Вашей машине прежде и драйвера, которые Вы собираетесь установить, отличаются от установленных, старые драйвера должны быть удалены. Обратитесь к пункту: 4. ДЕИНСТАЛЛЯЦИЯ ДРАЙВЕРОВ

◊ Загрузите последние доступные драйвера CDM с вебсайта WWW.ORIONSPB.RU или WWW.FTDICHIP.COM и разархивируйте файлы, указав их местоположение на жестком диске Вашего ПК

◊ Если Вы используете Windows XP с Windows XP SP 1, временно отключите свой компьютер от сети Интернет. Это можносделать, вынув сетевой кабель или отключив сетевую карту, для этого перейдите в "Панель управления \ Сеть и удаленный доступ к сети", щелкните правой кнопкой мыши на соответствующее соединение и выберите "Отключить"

◊ Соединение можно подключить снова после завершения установки

◊ Если вы используетеWindows XP с SP 2 или с более поздней версией SP, отключать доступ в сеть Интернет не обязательно. Необходимо только, чтобы был отключен автоматический поиск, если есть доступ в сеть Интернет

◊ Соедините устройство со свободным портом USB на Вашем ПК

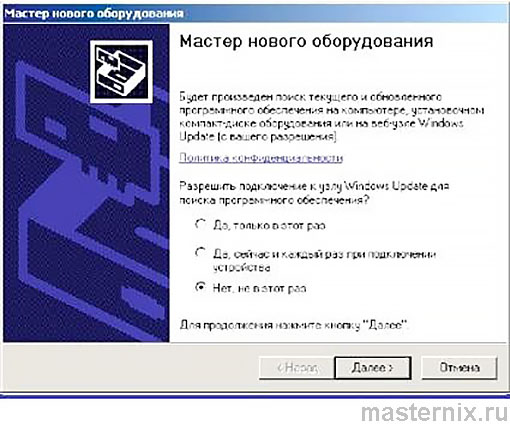

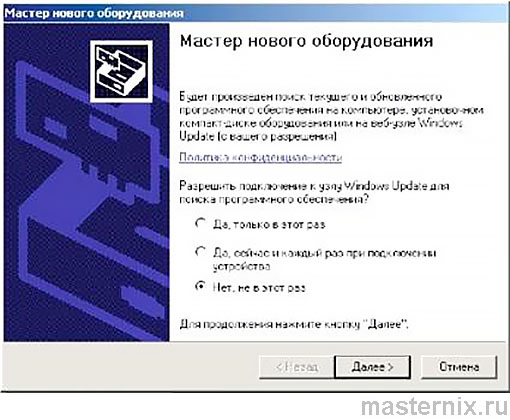

◊ После того, как устройство установлено, запустится "Мастер нового оборудования", появится диалоговое окно

◊ Выберите "Нет, не в тот аз" и нажмите кнопку "Далее", чтобы продолжить установку

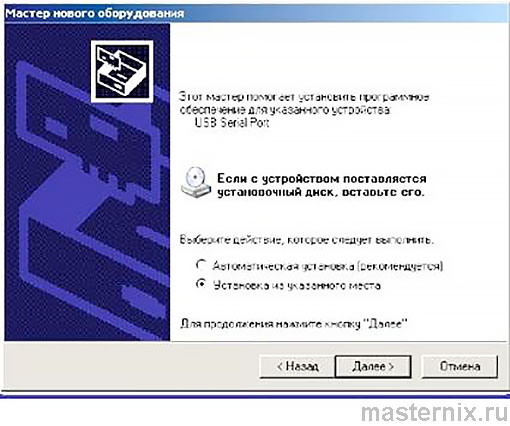

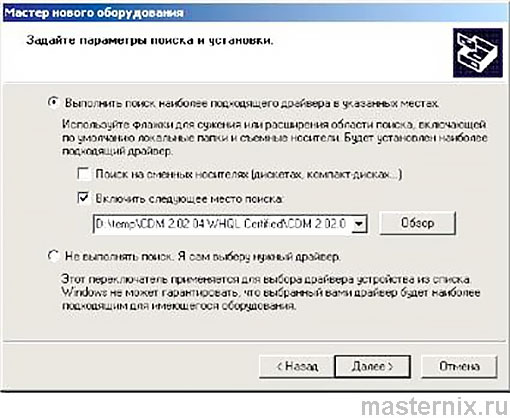

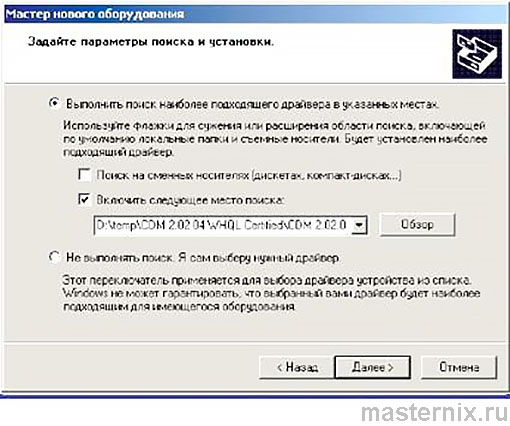

◊ Выберите в следующем окне "Установка из указанного места".Нажмите кнопку "Далее"

◊ При инсталляции драйвера необходимо указывать его местоположение (папку, куда Вы скачали файл с драйверами с вебсайта WWW.ORIONSPB.RU или WWW.FTDICHIP.COM). Выберите "Выполнить поиск подходящего драйвера в указанных местах". Введите в строке путь к файлу или, нажав на кнопку "Обзор", выберите и укажите папку, в которой находятся драйвера. Нажмите кнопку "Далее" для продолжения

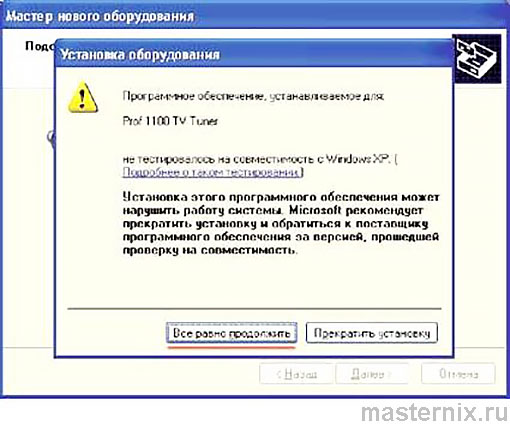

◊ Если Windows XP настроена на предупреждения, появится сообщение, как показано на рисунке

◊ Выберите "Все равно продолжить", чтобы продолжить установку. Если Windows XP настроена игнорировать предупреждения, сообщение не появится

◊ На экране, будет отображаться, что Windows XP копирует файлы, необходимые для драйвера

◊ Затем появится диалоговое окно окончания установки

◊ Нажмите кнопку "Готово" для завершения установки на первый порт устройства.

Драйвер эмуляции порта COM устанавливается, как описано далее:

◊ После завершения первого этапа установки, запустится "Мастер нового оборудования"

◊ Как было описано выше, выберите "Нет, не в этот раз" и нажмите кнопку "Далее»

◊ Выберите "Установка из указанного места". Нажмите кнопку "Далее»

◊ При инсталляции драйвера необходимо указывать его местоположение (папку, куда Вы скачали файл с драйверами). Выберите "Поиск подходящего драйвера в указанных местах". Введите в строке путь к файлу или нажав на кнопку "Обзор", выберите и укажите папку, в которой находятся драйвера. После того, как выбрали и указали путь, нажмите кнопку "Далее" для продолжения установки.

◊ Если Windows XP настроена на предупреждения, появится сообщение

◊ Выберите "Все равно продолжить", чтобы продолжить установку. Если Windows XP настроена игнорировать предупреждения, сообщение не появится

◊ На экране будет отображаться, что Windows XP копирует файлы драйвера

◊ Затем появится диалоговое окно окончания установки. Нажмите кнопку "Готово" для завершения установки

◊ Настройки установленного адаптера можно посмотреть в "Диспетчере устройств", смотрите пункт 3.7.

3.7 НАСТРОЙКА COM порта

Так как большинство старых программ диагностики не работает с портами у которых номер больше 6 или 8, необходимо осуществить настройку COMпорта:

◊ WINDOWS XP. Откройте "Пуск -> Настройка -> Панель управления -> Администрирование -> Управление компьютером»

◊ WINDOWS 7, WINDOWS VISTA. Откройте "Пуск -> Панель управления -> найдите вверху поле Просмотр -> переключите на Крупные или Мелкие значки -> откройте Система"

◊ Выберите слева "Диспетчер устройств"

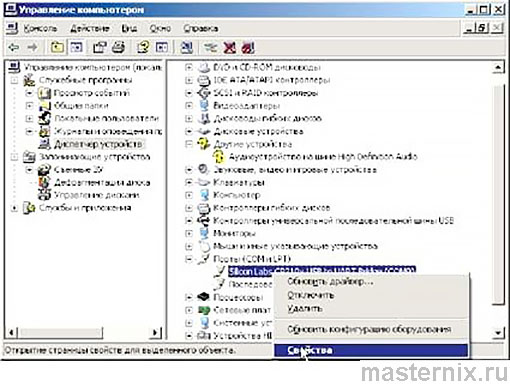

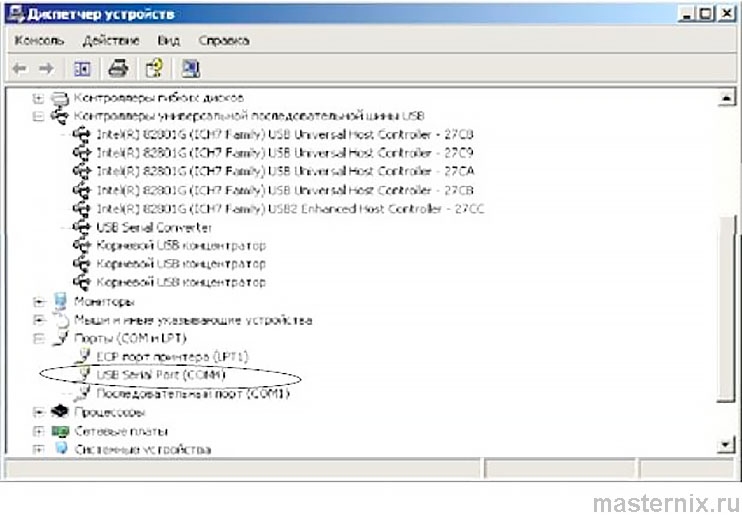

◊ В диспетчере устройств справа найдите в разделе "Порты (COMи LPT)" строку "USB Serial Port (COM?)" или "Silicon Labs CP210xUSB toUART BRIDGE (COM?)”

◊ Наведите курсор на сторку "USB Serial Port (COM?)" или "Silicon Labs CP210x USB to UART BRIDGE (COM?)" и щелкните правой кнопкой мыши. В появившемся меню выберите "Свойства»

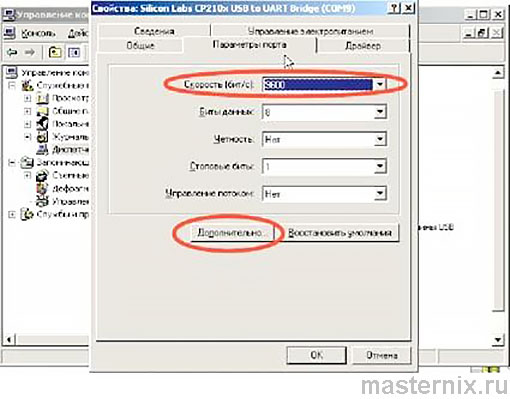

◊ В появившемся меню выберите вкладку "Параметры порта"

◊ В параметрах порта нажмите кнопку "Дополнительно"

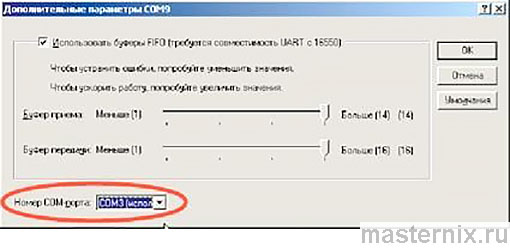

◊ В появившемся списке выберите свободный порт с 1 по 6 (или 8)

◊ нажмите "ОК"

◊ В параметрах порта выберите скорость 115200 бит/сек

◊ нажмите "ОК"

◊ Закройте вкладки открытые в процессе установки.

4. ДЕИНСТАЛЛЯЦИЯ ДРАЙВЕРОВ CDM(FTDI)

При возникновении необходимости удалить драйвера CDM для устройства FTDI, следуйте инструкции:

◊ Найдит е программу FTClean.exe на вебсайте WWW.ORIONSPB.RU или WWW.FTDICHIP.COM и загрузите программу, указав её местоположение на жестком диске Вашего ПК

◊ Отсоедините адаптер от USB порта

◊ Запустите программу деинсталляцииFTClean.exe

◊ Следуйте инструкциям программы до завершения процесса деинсталляции драйверов.

5. ПОДКЛЮЧЕНИЕ К ДИАГНОСТИЧЕСКОМУ РАЗЪЕМУ АВТОМОБИЛЯ

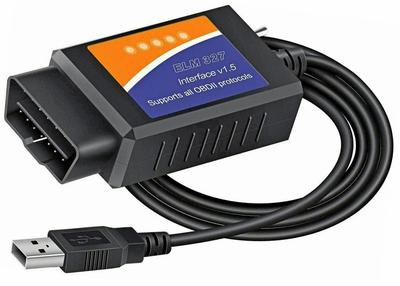

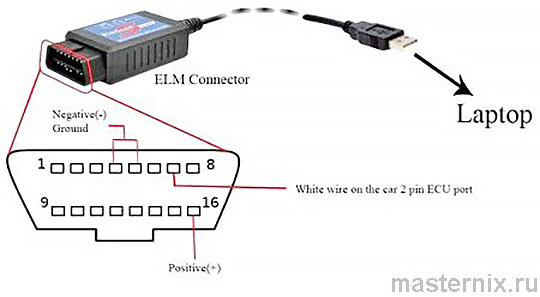

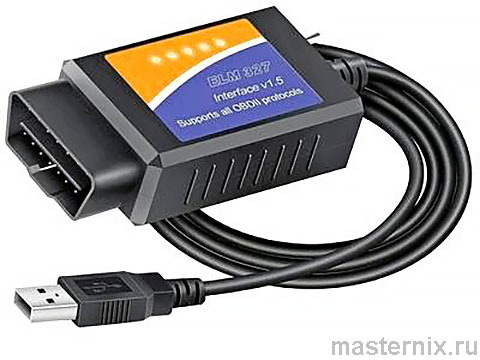

Вставьте адаптер, рис. 1.1, в разъем диагностической колодки OBDII в автомобиле. Внешний вид разъема приведен на рис. 5.1. Расположение диагностической колодки зависит от модели автомобиля.

6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания	5 В
Потребляемый ток не более	100 мА
Диапазон рабочих температур	от -25 до +40 °С
Габариты	87х48х25 мм
Длина кабеля USB	1,7 метра

7. КОМПЛЕКТ ПОСТАВКИ

Коробка упаковочная	1 шт.
Инструкция по эксплуатации	1 шт.
Адаптер с кабелем USB	1 шт.
Диск с драйверами	1 шт.

Производитель оставляет за собой право вносить изменения в конструкцию прибора и выходные характеристики.

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации устройства 12 месяцев со дня продажи. В течение гарантийного срока изготовитель безвозмездно производит ремонт изделия. Без предъявления гарантийного талона, при механических повреждениях, а также, в случае, если неисправность вызвана неправильной эксплуатацией, претензии к качеству работы устройства не принимаются и гарантийный ремонт не производится. В случае неисправности, при соблюдении всех требований, ремонт (обмен) прибора производится по месту продажи.
