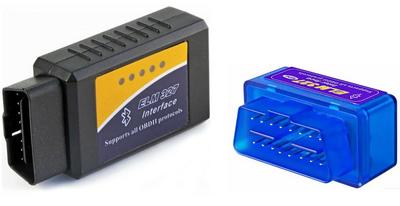

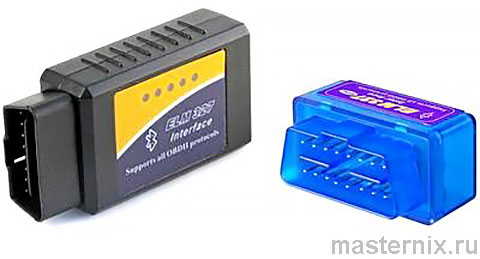

Инструкция по применению автомобильного диагностический адаптер ELM 327 - BLUETOOTH, ELM 327 BLUETOOTH MINI

ДИАГНОСТИЧЕСКИЙ АДАПТЕР ELM 327 - BLUETOOTH, ELM 327 BLUETOOTH MINI
руководство по эксплуатации

1. НАЗНАЧЕНИЕ

Адаптеры ELM 327 - Bluetooth и ELM 327 - Bluetooth Mini предназначены для соединения диагностического программного обеспечения, установленног на персональном компьютере, смартфоне или планшете и Электронного блока управления установленного в автомобиле.

Адаптеры ELM 327 - Bluetooth и ELM 327 - Bluetooth Mini являются преобразователями логических протоколов и физических уровней сигнала и преобразуют сигналы идущие от ЭБУ по протоколам OBD II в формат Bluetooth (виртуальный СОМ порт). Применяется для диагностики и просмотра параметров двигателя в отечественных и импортных автомобилях, оснащенных двигателями управляемыми ЭБУ.

После того, как Вы подключите адаптер и запустите на ноутбуке диагностическое программное обеспечение, Вы сможете:

➠ осуществлять профессиональную диагностику двигателя:

- считывать и удалять коды неисправностей

➠ контролировать параметры работы систем двигателя:

- обороты двигателя

- температуру двигателя

- напряжение бортовой сети

- состояние датчиков

➠ осуществлять мониторинг поездок:

- скорость движения

- пройденное расстояние

- контролировать расход топлива

- время в пути

➠ контролировать прогрев двигателя в холодную погоду использовать другие сервисные функции*

❗👉➨ * перечень функций зависит от разработчиков программного обеспечения

.

К ЭБУ автомобиля адаптер подсоединяется через разъем типа OBD II который расположен на адаптере. Логическая связъ адаптера сЭБУпроизводится посредством протоколов:

ISO9141-2;
ISO14230-2 (KWP2000);
SAE J1850 VPW;
SAE J1850 PWM;
ISO 15765-4 CAN.

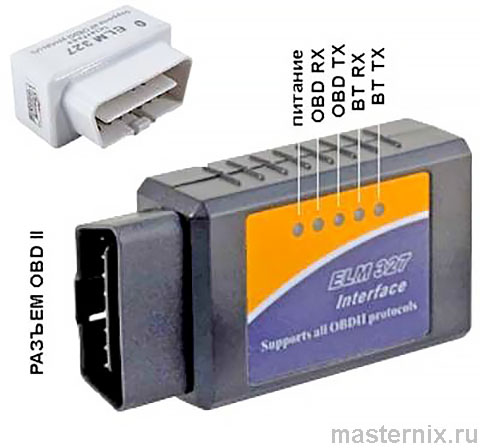

Прием, преобразование и отправку данных по этим протоколам осуществляет специализированный микропроцессор. На корпусе адаптера расположены светодиоды индицирующие прием и отправку данных.

Рис 1.1

❗👉➨ * светодиодная индикация только для модели ELM-327 Bluetooth

2. ПОРЯДОК РАБОТЫ

Для корректной работы устройства необходимо:

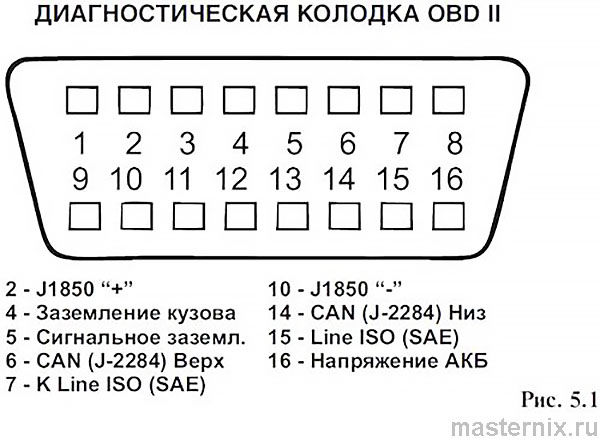

1. Подключите адаптер к диагностическому разъему в автомобиле. Вставьте адаптер, рис. 1.1, в разъем диагностической колодки OBD II в автомобиле. Внешний вид разъема приведен на рис. 5.1. Расположение диагностической колодки зависит от модели автомобиля.

2. Проверьте, что на устройстве отображения включен Bluetooth.

3. Произведите поиск устройства с именем "ELM327", введите введите ключ авторизации 1234.

4. Запустите диагностическую программу подходящую для работы с Вашим автомобилем.

❗👉➨ ВНИМАНИЕ! Поиск и установка программного обеспечения осуществляется самостоятельно.

❗👉➨ ВНИМАНИЕ! Предприятие-изготовитель не несет ответственности за риски связанные с использованием прикладного ПО.

..

3. НАСТРОЙКА BLUETOOTH на ПК

Для настройки соединения адаптера ELM 327 - Bluetooth с ЭБУ выполните следующее:

➠ Установите рекомендуемый драйвер Bluetooth (возьмите его с официального сайта производителя чип сета).

➠ В настройках драйвера Bluetooth (обычно доступны через иконку на панели задач) посмотрите, какой последовательный порт указан как "Исходящий", либо создайте новый порт и назначьте его для устройства "ELM327”.

➠ Установите у порта в настройках драйвера Bluetooth (если есть) флажок "Подключаться автоматически".

➠ Для работы используется Bluetooth COM-порт (служба последовательного порта Bluetooth). COM-порт Bluetooth определен в КПК или ноутбуке, либо необходимо создать COM-порт Bluetooth. Поддержка COM-портов на Вашем устройстве зависит от установленного драйвера Bluetooth.

❗👉➨ В настройках соединения будет указан входящий и исходящий СОМ-порт.

В выбранном вами диагностическом программном обеспечении укажите исходящий СОМ-порт указанный в настройках соединения.

4. НАСТРОЙКА BLUETOOTH на коммуникаторах и планшетах с Android

➠ Подключите адаптер к диагностическому разъему OBD II в автомобиле.
➠ Откройте “Настройки” на коммуникаторе → “Беспроводные сети” → “настройки Bluetooth”
➠ Включите Bluetooth
➠ Проведется поиск доступных Bluetooth устройств
➠ Выберитее устройство с именем "ELM327" или "OBDII"
➠ Введите ключ авторизации
➠ Запустите диагностическое программное обеспечение
➠ В настройках связи выберите связь по Bluetooth
➠ Назначьте “ELM327” сопряженным устройством

6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания	12 В
Потребляемый ток не более	150 мА
Диапазон рабочих температур	от -25 до +40 °С
Габариты	87х48х25 мм

7. КОМПЛЕКТ ПОСТАВКИ

Коробка упаковочная	1 шт.
Инструкция по эксплуатации	1 шт.
Адаптер	1 шт.

❗👉➨ Производитель оставляет за собой право вносить изменения в конструкцию прибора и выходные характеристики.

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации устройства 12 месяцев со дня продажи. В течение гарантийного срока изготовитель безвозмездно производит ремонт изделия. Без предъявления гарантийного талона, при механических повреждениях, а также, в случае, если неисправность вызвана неправильной эксплуатацией, претензии к качеству работы устройства не принимаются и гарантийный ремонт не производится. В случае неисправности, при соблюдении всех требований, ремонт (обмен) прибора производится по месту продажи.
