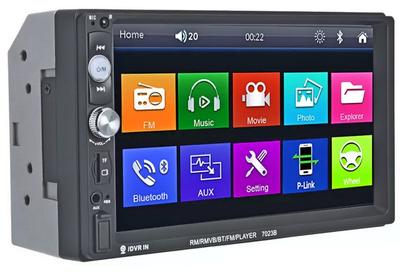

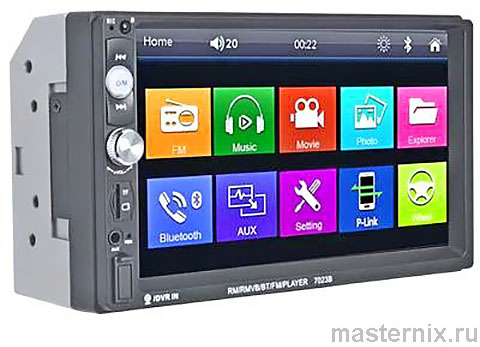

Автомобильный MP5-плеер с 7-дюймовым HD-дисплеем и FM-радиоприемником CAR MP5 PLAYER Инструкция по применению

Предварительная проверка перед установкой

Тестирование устройства без монтажа в панель

Вы наверняка хотите избежать ситуации: установили магнитолу, а она не работает. Производитель рекомендует простой, но критически важный шаг — проверить устройство до монтажа. В пути товар мог получить удар, вибрацию, перепад температур. Лучше убедиться сейчас, чем разбирать панель потом.

Метод проверки:

1. Поднесите магнитолу к аккумулятору автомобиля.
2. Подключите кабель питания, соблюдая полярность: красный и жёлтый провода → плюс АКБ, чёрный → минус.
3. Подождите 10 секунд после подключения.
4. Нажмите кнопку 【Питание】 и проверьте реакцию кнопок, экрана, звука.

Если устройство загружается нормально — проблем нет, можно устанавливать. Если нет — отключите, подключите снова, проверьте контакты. Не помогло? Свяжитесь с продавцом. Логично? Да. Но многие пропускают этот шаг — и теряют время.

Важные нюансы подключения для теста

Устройство рассчитано на 12 В постоянного тока. Превышение напряжения = риск сгорания платы. При тесте используйте только штатный АКБ или стабилизированный источник 12 В. Если предохранитель сгорает сразу при подключении — возможно короткое замыкание. Не меняйте предохранитель повторно: сначала найдите причину. Это серьёзно.

Технические характеристики

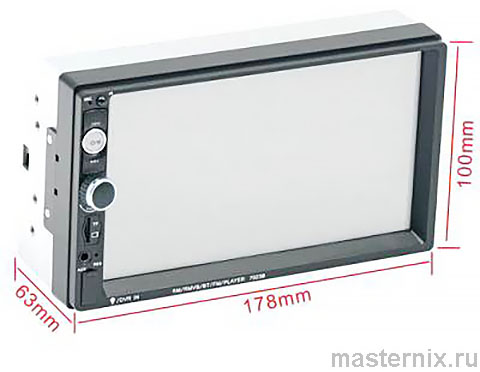

Ключевые параметры: дисплей, звук, подключение

Что имеем в сухом остатке? Универсальный комбайн: радио, видео, музыка, телефония, камера заднего вида. Поддержка флаков и апеев — приятный бонус для ценителей качества. А если температура в салоне скачет — устройство продолжит работать, благо диапазон широкий.

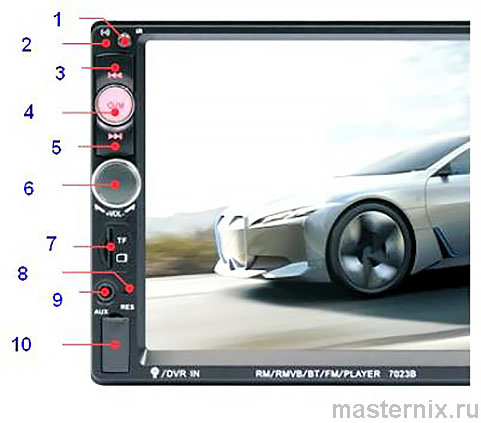

Элементы управления: передняя панель

Расположение кнопок, портов и индикаторов

На лицевой стороне расположены ключевые элементы управления:

1. Окошко ИК-приёмника для пульта ДУ.
2. Микрофон для громкой связи 【BT вызов】.
3. Кнопка 【Пред. трек】 — перемотка назад.
4. Кнопка 【Питание / Mute】 — включение и отключение звука.
5. Кнопка 【След. трек】 — перемотка вперёд.
6. Энкодер 【Громкость / Режим】 — регулировка и переключение источников.
7. Слот для 【TF-карты】.
8. Кнопка 【Reset】 — перезагрузка системы.
9. Вход 【AUX】 3,5 мм для внешних источников.
10. Порт 【USB】 для флешек и подключения смартфонов.

Рис. 1. Эргономичная компоновка элементов на лицевой панели

Всё под рукой: даже в движении не нужно тянуться. Интуитивно? Да. Практика показывает: чем логичнее расположение, тем безопаснее управление за рулём.

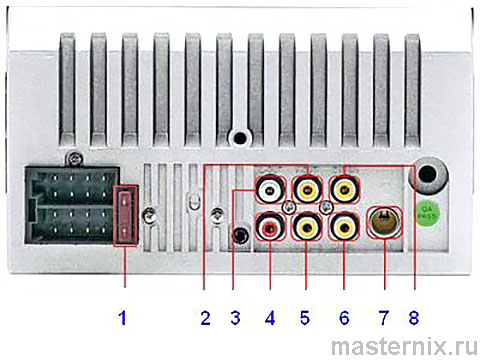

Распиновка разъёмов: задняя панель

Колодка B: питание и управление

Колодка A: подключение динамиков

Важно добавить: жёлтый провод 【B+】 отвечает за память настроек. Если подключить его неправильно — магнитола будет «забывать» время, радиостанции, эквалайзер при каждом выключении. Это серьёзно.

Рис. 2. Цветовая маркировка проводов для правильного подключения

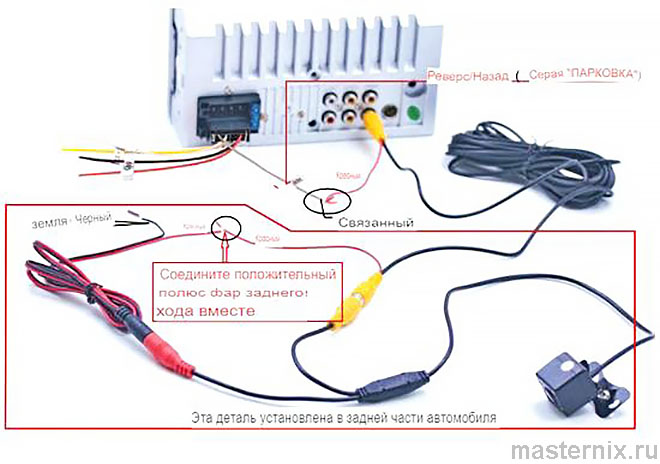

Подключение камеры заднего вида

Правильная схема подключения реверс-входа

Камера заднего вида — опция, но очень полезная. Подключение требует внимания:

1. Найдите на камере два разъёма: красный — питание, жёлтый — видео.
2. Красный провод питания камеры подключите к плюсу фонаря заднего хода.
3. Жёлтый видеокабель подключите к разъему 【CAME】 на задней панели магнитолы.
4. Серый провод 【REVERSE】 с колодки B подключите к плюсу фонаря заднего хода (параллельно с питанием камеры).

Рис. 3. Правильное соединение проводов камеры и магнитолы

ВНИМАНИЕ! Если камера не установлена — не подключайте провод 【REVERSE】 никуда. Оставьте его изолированным. Иначе магнитола может самопроизвольно переключаться в режим заднего вида, блокируя нормальную работу. Если такое произошло — немедленно отключите серый провод. Тут всё ясно: лучше перестраховаться.

Установка в автомобиль

Комплектация и пошаговый монтаж

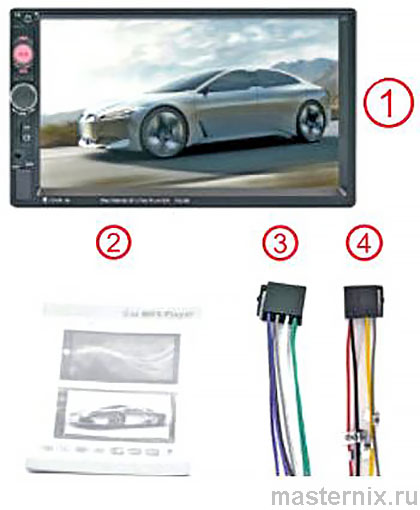

В комплекте поставки:

• Автомагнитола CAR MP5 PLAYER.
• Кабель подключения динамиков.
• Кабель питания с разъёмами.
• Инструкция и гарантийный талон.

Порядок установки:

1. Подготовьте посадочное место: убедитесь, что размеры соответствуют штатному отверстию.
2. Подключите все провода согласно распиновке (см. раздел выше).
3. Аккуратно уложите провода, избегая перегибов и защемления.
4. Вставьте магнитолу в панель, зафиксируйте крепёжными элементами.
5. Включите питание, проверьте работу всех функций.

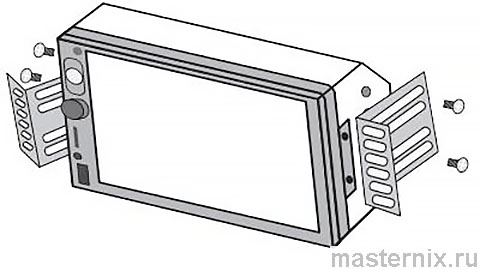

Рис. 4. Монтаж устройства в штатное место

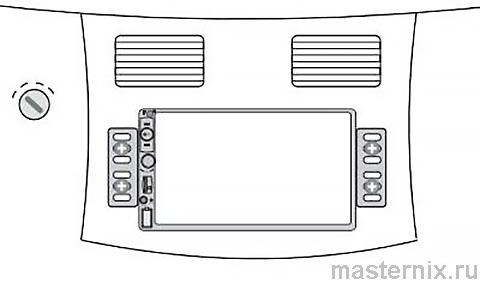

Рис. 5. Завершающий этап установки

Подключение Android-смартфона

Активация режима разработчика и отладки

Для полноценной работы с Android-телефоном требуется настройка:

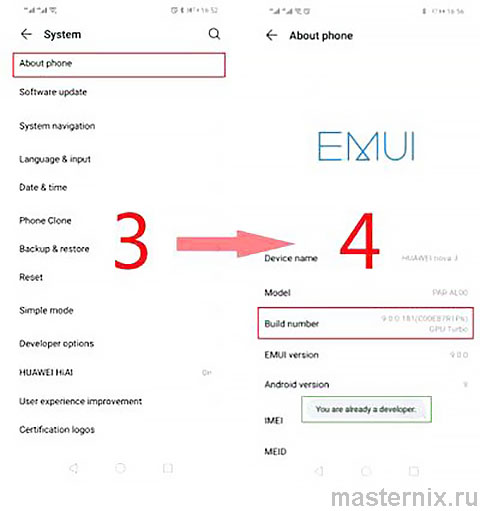

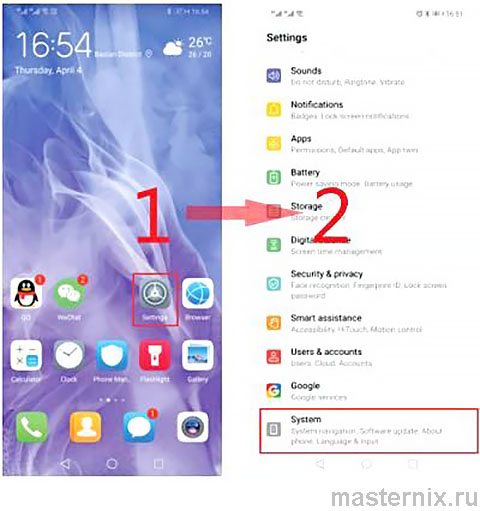

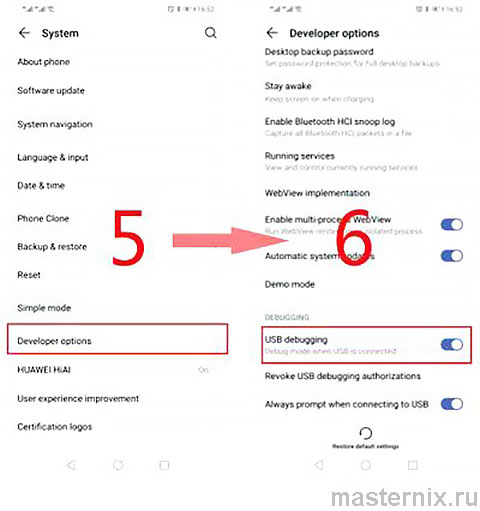

1. На телефоне откройте 【Настройки】 → 【Система】.
2. Найдите 【О телефоне】, нажмите на 【Номер сборки】 7 раз подряд, пока не появится сообщение 【Вы уже разработчик】.
3. Вернитесь в 【Система】, откройте 【Параметры разработчика】.
4. Найдите и включите 【Отладка по USB】.

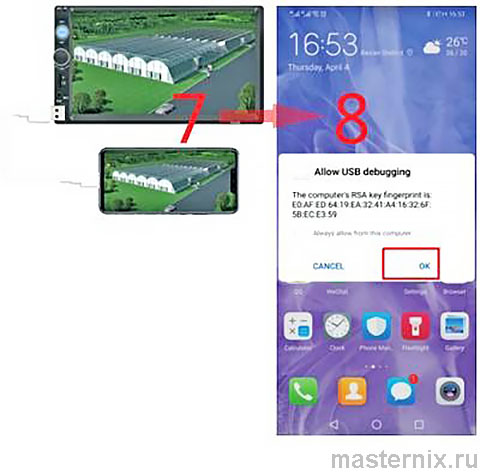

5. Подключите телефон к магнитоле кабелем USB.
6. На экране телефона появится запрос 【Разрешить отладку по USB】 — нажмите 【ОК】.

Рис. 6. Включение отладки по USB для сопряжения

После подключения магнитола получит доступ к медиафайлам телефона. Удобно? Безусловно. Но помните: не все версии Android поддерживают полную интеграцию. Зависит от модели.

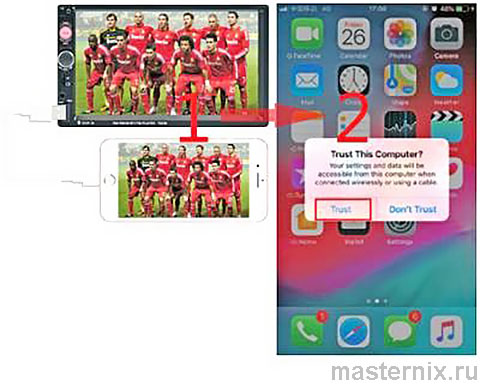

Сопряжение с iPhone

Особенности подключения устройств Apple

С iPhone всё проще, но есть нюансы:

1. Используйте только оригинальный кабель Lightning/USB.
2. Подключите телефон к порту 【USB】 магнитолы.
3. На экране iPhone появится запрос 【Доверять этому компьютеру?】 — выберите 【Доверять】.

Важно: телефоны серии iPhone X и новее не поддерживают функцию громкой связи 【Телефон】 с этой магнитолой. Музыка, видео, навигация — работают. Звонки через магнитолу — нет. Это ограничение платформы, не дефект устройства. Справедливости ради: многие головные устройства имеют схожие ограничения.

Настройка кнопок на рулевом колесе

Процедура «обучения» магнитолы командам с руля

Если в автомобиле есть кнопки управления аудио на руле — их можно задействовать:

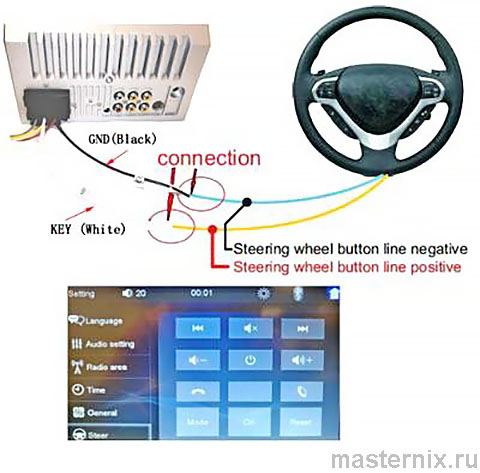

1. Подключите положительный провод кнопок руля к белому проводу 【KEY】 на колодке B.
2. Отрицательный провод кнопок подключите к чёрному 【GND】.
3. В меню магнитолы откройте 【Настройки】 → 【Рулевое управление】.
4. Нажмите и удерживайте кнопку на руле, которую хотите настроить.
5. Не отпуская кнопку, нажмите на экране соответствующий значок функции (например, 【Громкость +】).
6. Значок изменит цвет — сигнал успешного «обучения».
7. Повторите для остальных кнопок.
8. Нажмите 【ОК】 для сохранения настроек.

Рис. 7. Пошаговое сопоставление кнопок руля и функций магнитолы

Если ошиблись — нажмите 【СБРОС】 на странице 【Рулевое управление】 и начните заново. Практика показывает: обучение занимает 5–10 минут, но потом управление становится намного удобнее.

Диагностика распространённых проблем

Устройство не загружается: возможные причины

Если магнитола не включается — проверьте по порядку:

• Питание: жёлтый 【B+】 и красный 【ACC】 должны быть подключены к плюсу, чёрный 【GND】 — к минусу. Если подключены только два из трёх — устройство не запустится.
• Предохранитель: проверьте предохранитель 10–15 А на жёлтом проводе. Если сгорел — замените, но сначала найдите причину КЗ.
• Полярность: перепутали плюс/минус? Устройство может не включиться или сгореть.

Быстрый тест: скрутите жёлтый и красный провода вместе, подключите к плюсу 12 В, чёрный — к минусу. Нажмите 【Питание】. Заработало? Проблема в проводке автомобиля. Нет? Возможно, неисправна сама магнитола.

Шум, искажения, пропадание звука

Проблемы со звуком чаще всего имеют две причины:

• Слабые штатные динамики: при высокой громкости появляется хрип. Решение: не выкручивать громкость на максимум, заменить динамики на более мощные.
• Заземление акустического кабеля: если провод динамика касается кузова — появляется фон. Решение: использовать экранированный кабель, проверить изоляцию.

Если звук пропадает через некоторое время — отключите все акустические провода, подключите один внешний динамик к серому и фиолетовому выходам. Есть звук? Проблема в проводке авто или динамиках. Нет звука? Вероятно, неисправен усилитель магнитолы.

Частые неисправности и быстрые решения

Сводная таблица проблем и методов устранения

Если советы не помогли — попробуйте сброс: нажмите кнопку 【Reset】 или отключите питание на 1–2 минуты. В 80% случаев это решает «глюки» системы. Если нет — вероятно, требуется ремонт. Однозначно.
