Ресивер ALUTECH AR 1 500N Руководство по эксплуатации

Технические параметры для стабильного приёма сигнала

Характеристики, на которые стоит обратить внимание

Вы наверняка сталкивались с ситуацией, когда пульт от ворот «не видит» приёмник. Часто проблема не в брелоке, а в несоответствии параметров. AR-1-500N работает на частоте 433,92 МГц — это стандарт для большинства систем автоматизации ворот и шлагбаумов.

Питание 12–24 В постоянного или переменного тока даёт гибкость при интеграции: устройство совместимо как с бытовыми, так и с промышленными контроллерами. Потребление не более 18 мА означает, что приёмник не создаёт лишней нагрузки на блок питания.

Практика показывает: ограничение по току 0,5 А — не недостаток, а особенность. Приёмник предназначен для управления сигналом, а не силовой нагрузкой. Для коммутации мощных устройств используйте промежуточное реле.

Комплектация: что входит в коробку

Проверьте наличие всех элементов перед монтажом

Неприятно начинать установку и обнаружить, что не хватает крепежа. В комплекте AR-1-500N всё необходимое для быстрого старта:

• ✔️ Универсальный радиоприёмник AR-1-500N — 1 шт.
• ✔️ Руководство по эксплуатации на русском языке
• ✔️ Двухсторонний скотч для монтажа на ровную поверхность
• ✔️ Фирменная упаковка для безопасной транспортировки

Есть нюанс: крепёжные винты в комплект не входят. Если планируете монтаж на отверстия корпуса — подготовьте саморезы заранее. Это мелочь, но она может остановить работу на полпути.

Назначение и совместимость с пультами Alutech

Для каких систем подходит этот приёмник

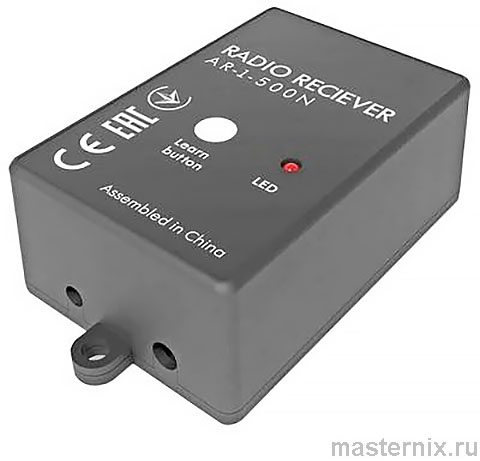

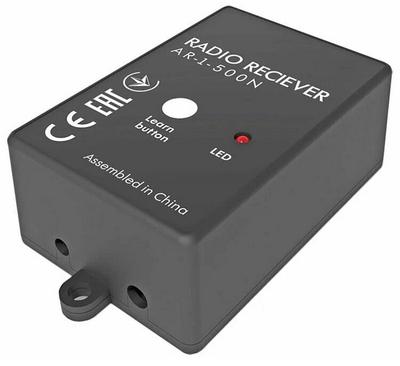

AR-1-500N — это «переводчик» между вашим пультом и автоматикой ворот. При получении радиосигнала от брелока выходное реле замыкается примерно на 1 секунду — этого достаточно для передачи команды на контроллер привода.

Устройство совместимо с пультами серии 【AT-4】, 【AT-4A】 и 【AT-4N】. Если у вас пульт другого производителя — проверьте частоту и протокол кодирования. Не все «433 МГц» одинаковы: есть разница между фиксированным и динамическим кодом.

Что логично. Ведь безопасность — приоритет. Динамический код защищает от перехвата сигнала, но требует совместимости на уровне прошивки.

Ключевые преимущества универсального приёмника

Почему выбирают AR-1-500N для модернизации систем

Не все приёмники одинаково удобны в настройке. Этот выделяется тремя особенностями, которые реально экономят время при установке и эксплуатации.

• ★ Функционально завершённый блок: не требует дополнительной сборки или настройки платы
• ★ Нормально-открытый выход 【NO】: стандартная логика для большинства контроллеров автоматики
• ★ Память на 500 пультов: масштабируемость для коттеджей, ТСЖ, коммерческих объектов

Получается, устройство подходит как для частного дома с двумя брелоками, так и для многоквартирного комплекса с десятками пользователей. Гибкость без компромиссов.

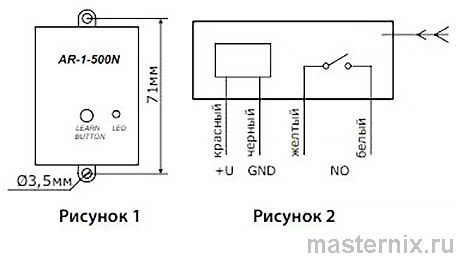

Два способа монтажа: на скотч или винты

Как выбрать место установки для лучшего приёма

Качество связи зависит не только от мощности передатчика, но и от расположения приёмника. Металлические поверхности, бетонные стены, другие источники радиоизлучения — всё это может экранировать сигнал.

Установка возможна двумя способами:

1. → На монтажную площадку с двухсторонним скотчем (в комплекте) — для ровных непористых поверхностей
2. → Через крепёжные отверстия корпуса — для надёжной фиксации на любых материалах

Важный момент: перед подключением обязательно обесточьте проводку. Даже 12 В могут вызвать короткое замыкание при неаккуратном монтаже. И помните: длина кабеля в комплекте — не менее 450 мм. Этого достаточно для большинства сценариев, но при необходимости можно использовать удлинение сечением не менее 0,5 мм².

Запись пультов в память: таблица с индикацией

Пошаговая инструкция с визуальной подсказкой

Программирование интуитивно, но есть детали, которые лучше знать заранее. Например, если записать пульт с другой кнопкой — предыдущая настройка перезапишется. Это не баг, а особенность логики работы.

Практика показывает: если индикатор не реагирует — проверьте батарейку в пульте и расстояние до приёмника. Оптимально — не более 3–5 метров при программировании.

Как удалить все пульты из памяти приёмника

Сброс памяти: когда и зачем это нужно

Бывает: потеряли пульт, сменили жильцов, нужно ограничить доступ. В таких случаях полезно очистить память приёмника полностью.

1. → Найдите кнопку 【LEARN BUTTON】 на корпусе
2. → Нажмите и удерживайте около 8 секунд
3. → Индикатор 【LED】 начнёт мигать — это сигнал процесса стирания
4. → Отпустите кнопку после прекращения мигания

Важно: эта процедура удаляет ВСЕ записанные пульты. После сброса потребуется заново зарегистрировать каждый брелок, которым планируете пользоваться. Это защита от случайного удаления: действие требует осознанного длительного нажатия.

Условия эксплуатации, хранения и утилизации

Как продлить срок службы устройства

Электроника не любит экстремальных условий. Даже защищённый корпус не спасёт от конденсата или агрессивных сред.

• ⚠️ Хранение: только в упаковке, при температуре 0…+25 °C, влажность ≤80%
• ⚠️ Эксплуатация: диапазон -20…+50 °C, но без прямого попадания осадков и солнечных лучей
• ⚠️ Запрещено: установка в местах с кислотными, щелочными испарениями, маслом, пылью

Срок службы — 5 лет. По его истечении устройство рекомендуется заменить, даже если оно исправно. Компоненты со временем деградируют, и надёжность приёма сигнала может снизиться.

Утилизация: изделие не содержит драгоценных металлов и опасных веществ. Сдавайте в пункты приёма электроники в соответствии с местными нормативами. Это не формальность — переработка снижает нагрузку на окружающую среду.

Гарантия 3 года: что покрывает производитель

Когда можно рассчитывать на бесплатный ремонт

Гарантийный срок — 36 месяцев с даты продажи. Изготовитель обязуется устранить неисправности, если соблюдены правила хранения, транспортирования и эксплуатации.

Но есть случаи, когда гарантия не действует:

• ✖️ Нарушение правил монтажа или подключения к сети с неверным напряжением
• ✖️ Самостоятельный ремонт или модификация устройства неуполномоченными лицами
• ✖️ Попадание влаги внутрь корпуса, механические повреждения от ударов
• ✖️ Воздействие форс-мажоров: пожар, наводнение, удар молнии, землетрясение
• ✖️ Отсутствие заполненного руководства с отметкой продавца

Совет: сохраняйте упаковку и документы. При обращении в сервис это ускорит диагностику. Контакты авторизованных центров: 【http://www.alutech-group.com/feedback/service/】.
