Привод откатых ворот HOME GATE NI600Z Руководство по эксплуатации и программированию

Вид оборудования
    Руководство / инструкция

    Меры безопасности при установке и эксплуатации

    Требования к монтажу и подключению

    Скажу прямо: установку этого привода доверяйте только профильным специалистам. Не экспериментируйте — цена ошибки слишком высока.

    Любое отклонение от инструкции грозит серьёзными последствиями для людей и имущества. Проверьте напряжение сети, убедитесь в качественном заземлении. Утечки тока и короткие замыкания — не тот риск, которым стоит пренебрегать.

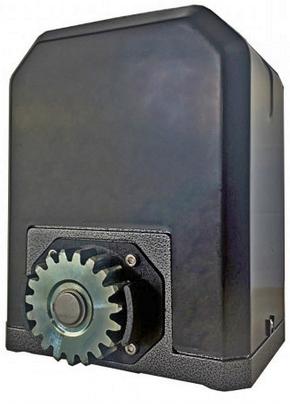

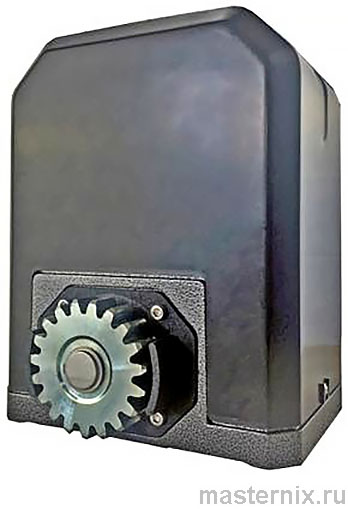

    Привод откатных ворот HOME GATE NI600Z общий вид

    Важный момент: привод обязательно оснащается инфракрасными фотоэлементами. Регулярно проверяйте их работоспособность — это ваша страховка от неприятностей.

    Ограничения и запреты

    • ⚠️ Не вносите изменения в конструкцию системы
    • ⚠️ Не используйте неоригинальные запчасти — гарантия аннулируется
    • ⚠️ Храните пульт ДУ вне доступа детей
    • ⚠️ Запрещён самостоятельный ремонт — только сертифицированные мастера

    Перед первым запуском уберите всё с траектории движения ворот. Никаких машин, пешеходов, посторонних предметов. Практика показывает: спешка здесь неуместна.

    Технические характеристики и возможности

    Электрические и механические параметры

    Параметр Значение
    Рабочее напряжение 220 В AC, 50 Гц
    Мощность двигателя 280 Вт
    Пусковой ток 1–10 А
    Скорость двигателя 1400 об/мин
    Скорость движения ворот 12 м/мин
    Максимальный вес полотна 600 кг
    Рабочая температура −40°C … +60°C
    Вес привода 10 кг
    Сечение кабеля питания 2×1,5 мм²

    Впечатляет диапазон рабочих температур. Российские зимы этому приводу нипочём. Впрочем, летняя жара тоже не проблема.

    Конструктивные особенности

    Корпус из высокопрочного алюминия, надёжный однофазный мотор, червячный редуктор с ручной разблокировкой — всё продумано до мелочей.

    Принцип прост: вал двигателя через червячную передачу вращает выходную шестерню, та цепляется за зубчатую рейку на воротах — и полотно плавно движется. Логично, правда?

    Устройство и механика работы

    Как работает приводной механизм

    При подаче команды мотор запускается, крутящий момент передаётся на фрикционную шестерню, далее — на выходную. Зубья сцепляются с рейкой, ворота начинают движение. Всё автоматически.

    Нужно открыть вручную? Вставьте ключ в замок разблокировки, поверните рычаг на 90°. Шестерня освобождается, полотно катится свободно. Вернули рычаг — обязательно прокатите ворота до щелчка. Иначе удар при срабатывании муфты повредит редуктор.

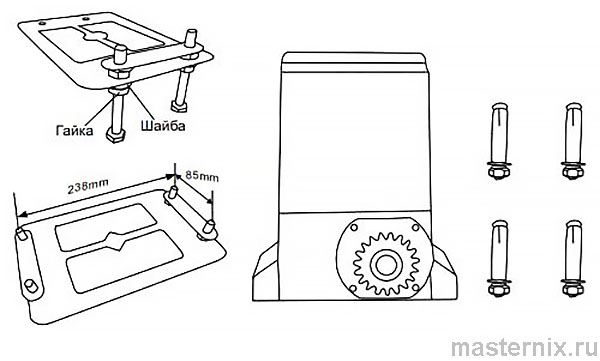

    Схема крепления привода на монтажную пластину

    Ручное управление в аварийных ситуациях

    Отключили свет? Не беда. Ключ из комплекта — и ворота открываются вручную. Только не забудьте вернуть блокировку после восстановления питания.

    (!) После блокировки обязательно сдвиньте ворота до характерного щелчка. Пропустите этот шаг — рискуете «убить» механизм резким ударом.

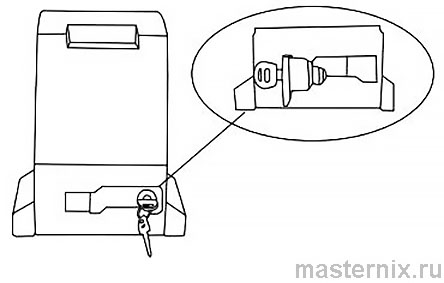

    Механизм ручной разблокировки привода

    Установка крепёжной пластины

    Фиксация основания привода

    Привод монтируется на металлическую пластину болтами. Расположение крепёжных отверстий показано на схеме. Никакой самодеятельности — строго по инструкции.

    Проверьте горизонтальность установки. Перекос = повышенный износ = преждевременный выход из строя. Оно вам надо?

    Монтаж зубчатой рейки

    Регулировка и фиксация рейки

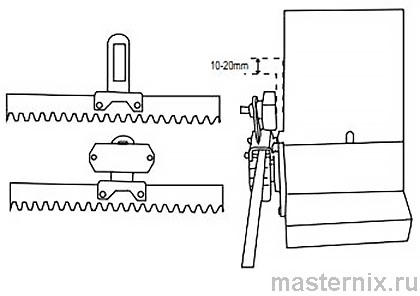

    Сначала разблокируйте двигатель. Установите рейку на зубья шестерни, закрепите центральный болт в вертикальном пазу. Сдвиньте ворота к краю — приварите крепёж. Повторите с другой стороны.

    Важный нюанс: оставьте по 0,5 м запаса с каждого края для магнитов концевиков. Забудете — потом переделывать.

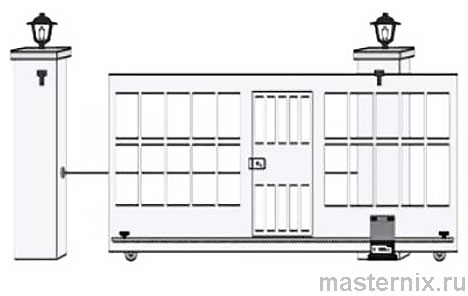

    Установка зубчатой рейки на полотно ворот

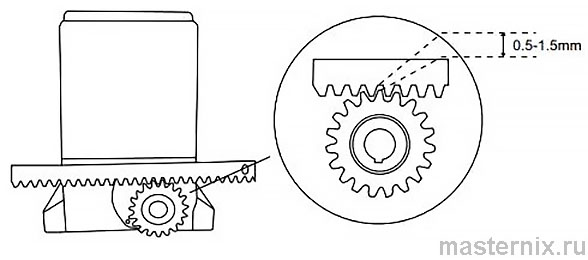

    После монтажа всех сегментов отрегулируйте зазор ~2 мм между рейкой и шестернёй. Прокатите ворота несколько раз — убедитесь, что нет закусываний, движение плавное.

    Настройка концевых выключателей

    Позиционирование магнитных датчиков

    Установите полотно в среднее положение. Закрепите кронштейны концевиков в 1 метре от привода с обеих сторон. Подайте команду с пульта — проверьте срабатывание.

    Не останавливается где нужно? Поменяйте магниты местами. Всё работает? Разнесите датчики в крайние положения, настройте точную остановку.

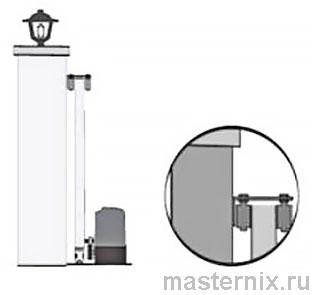

    Схема установки магнитных концевых выключателей

    Не забудьте про зазоры: минимум 5 мм в закрытом положении, 10 см в открытом. Иначе привод заклинит в самый неподходящий момент.

    Электрическое подключение и тестирование

    Подключение к сети 220 В


    Схема подключения электропитания привода

    Перед включением перепроверьте: напряжение 220 В, частота 50 Гц, заземление исправно. Ошибётесь — сгорит плата. А это недёшево.

    Первый запуск и отладка

    1. → Разблокируйте привод ключом, проверьте свободный ход ворот
    2. → Заблокируйте механизм, сдвиньте полотно до щелчка муфты
    3. → Подайте питание, запустите привод, наблюдайте за движением
    4. → Откорректируйте положение магнитов для точной остановки

    Всё прошло гладко? Отлично. Если нет — возвращайтесь к настройке концевиков. Терпение и аккуратность — ваши главные инструменты.

    Регулировка платы управления V128

    Настройка функций DIP-переключателями

    Плата V128 — мозг системы. Восемь двухпозиционных переключателей отвечают за ключевые параметры:

    DIP Функция
    【1】 Управление одной кнопкой пульта
    【2】 Режим входа FSW: NO/NC
    【3】 Автоматическое закрывание
    【4】 Замедление в конце хода
    【5】 Старт с максимальным усилием
    【6】 Режим настройки параметров
    【7】 Обнаружение препятствий
    【8】 Смена направления вращения мотора

    Например, 【DIP 3】 в положении ON включает автозакрытие. Таймер настраивается совместно с 【DIP 6】: нажали кнопку 【F】 нужное число раз — получили паузу в секундах.

    Дополнительные функции контроллера

    Защита двигателя: включите 【B1】, 【B6】, 【B7】, нажмите 【F】. Два сигнала — функция активна. По умолчанию таймаут 90 секунд.

    Блокировка пультов: комбинация 【B2】+【B6】+【B7】. Кнопка 【3】 на пульте блокирует управление, 【4】 — разблокирует.

    Режим калитки: 【B3】+【B6】+【B7】. Ворота откроются на 1,5 м — удобно для пешеходного прохода.

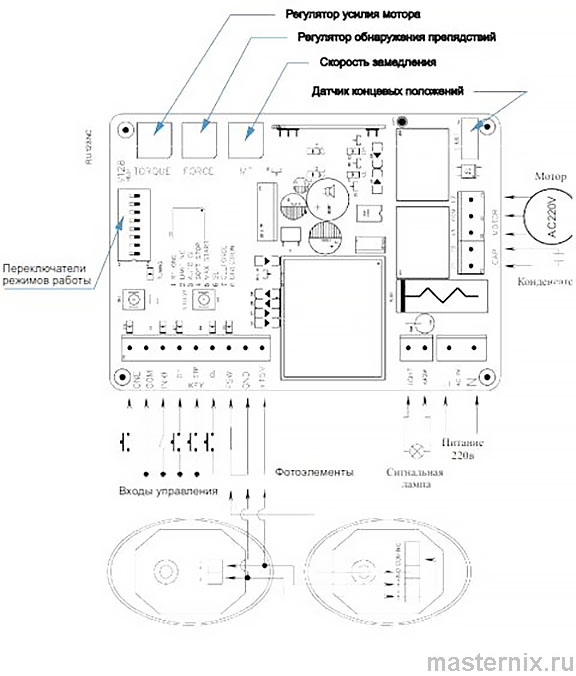

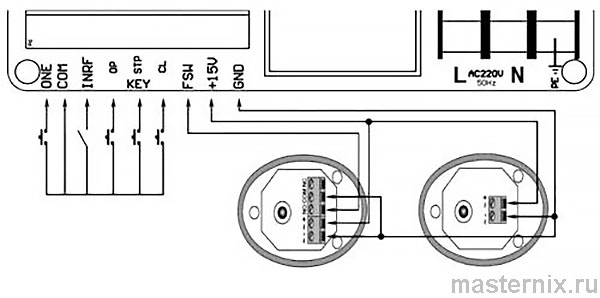

    Монтажная схема платы управления V128

    Диагностика и устранение неисправностей

    Типовые проблемы и решения

    Двигатель не запускается? Проверьте питание, предохранитель, конденсатор. Возможно, сработала термозащита — дайте приводу остыть 20 минут.

    Ворота двигаются только в одну сторону? Неисправен пульт, перепутаны клеммы мотора или повреждён кабель питания.

    Концевики не срабатывают? Замените датчик или перепозиционируйте магниты.

    Ручная разблокировка заедает? Скорее всего, изношена рукоятка сцепления — меняйте.

    Вместо открытия происходит закрытие? Переключите 【DIP 8】 в противоположное положение.

    Проблемы с передачей усилия

    Мотор крутится, а ворота стоят? Проверьте пружину сцепления или убедитесь, что привод заблокирован. Иногда дело в банальной разблокировке.

    Есть нюансы: если при замедлении не хватает тяги, отрегулируйте потенциометр 【MT】. Чувствительность обнаружения препятствий настраивается регулятором 【FORCE】.

    Уход и профилактическое обслуживание

    Регулярные проверки и смазка

    • ✓ Наносите антикоррозионную смазку на шпиндель червячной передачи
    • ✓ Контролируйте состояние заземления
    • ✓ Осматривайте крепёж и механические узлы на предмет износа

    Хорошая новость: заводская смазка в редукторе не требует замены. Но это не отменяет визуального контроля.

    Запомните: профилактика дешевле ремонта. Потратите 15 минут в месяц — сэкономите тысячи на замене узлов.

    Хранение и консервация

    Долгий простой? Обработайте металлические поверхности защитным составом, укройте привод от пыли и влаги. Вернёте в строй — и он снова как новый.

    И ещё: берегите инструкцию. Через год-два детали вспомнятся смутно, а под рукой всегда будет шпаргалка.
