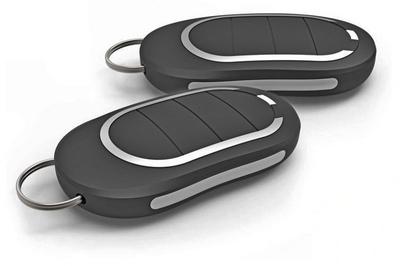

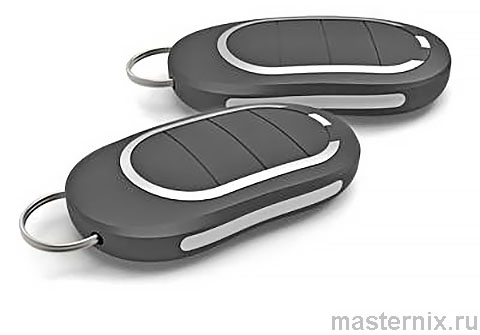

Пульт дистанционного управления ALUTECH AT-4N Руководство по эксплуатации

1. ОПИСАНИЕ

Пульт ALUTECH AT-4N разработан специально для дистанционного управления автоматикой ALUTECH или автоматикой, к которой подключен внешний радиоприемник ALUTECH. Пульт AT-4N совместим с автоматикой и внешним приемником с новой системой радиоуправления ALUTECH. Система предназначена для управления распашными приводами, блоками откатных и секционных ворот.

2. ОСОБЕННОСТИ ALUTECH AT-4N

➠ Исполнение в виде брелока;
➠ динамический код;
➠ количество управляемых устройств — до четырех.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая частота: 433,92 МГц±0,15 МГц
Мощность излучения (не более): 10 мВт
Дальность действия в открытом пространстве (не менее): 50 м
Потребление при передаче (не более): 10 мА
Элемент питания: литиевая батарейка типа CR2032 (3 В/220 мАч)
Ресурс элемента питания: 4000 передач
Степень защиты корпуса: IP54
Температура окружающей среды: ?10 °С…+60 °С
Вес: 34 г
Габаритные размеры: 70 мм х 38 мм х 13 мм

❗👉➨ Литиевая батарейка 3 В (тип CR2032) должна заменяться каждые два года для того, чтобы гарантировать оптимальную работу передатчика (пульта радиоуправления). Отработанная батарейка должна выбрасываться в специальные контейнеры для сбора.
При получении необходимо проверить целостность и хорошее состояние изделия внутри упаковки.
Не подвергайте пульт воздействию влаги, сильным механическим воздействиям, не бросайте пульт с большой высоты. Следите за тем, чтобы пульт не попал к детям или лицами с ограниченными физическими, сенсорными или умственными способностями, домашним животным.

.

4. ЭКСПЛУАТАЦИЯ

Программирование пульта Alutech AT-4N осуществляйте согласно руководств по эксплуатации на автоматику или внешний радиоприемник ALUTECH. Управление с помощью пульта осуществляется кратковременным нажатием соответствующей кнопки пульта — при этом индикатор пульта загорается. Пульт не требует специального технического обслуживания.

В случае если привод не управляется от пульта радиоуправления или расстояние срабатывания пульта мало (индикатор на пульте «не загорается» или «загорается» тускло) необходимо заменить батарейку. Если после замены батарейки пульт не работает, необходимо обратится в сервисную службу.

Для замены батарейки открутите 3 винта на задней крышке. Батарейка должна быть установлена положительным полюсом (+) к крышке.

5. ХРАНЕНИЕ, ТРАНСПОРТИРОВКА, УТИЛИЗАЦИЯ

Хранение изделия должно осуществляться в упакованном виде в закрытых сухих помещениях, при температуре воздуха 0…+25 °С и относительной влажности воздуха не более 80%, при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей. Нельзя допускать воздействия атмосферных осадков, прямых солнечных лучей. Срок хранения — 2 года с даты изготовления. Транспортировка может осуществляться всеми видами крытого наземного транспорта с исключением ударов и перемещений внутри транспортного средства.

Утилизация выполняется в соответствии с нормативными и правовыми актами по переработке и утилизации, действующие в стране потребителя. Изделие не содержит драгоценных металлов и веществ, представляющих опасность для жизни, здоровья людей и окружающей среды. Срок службы — 5 лет.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантируется работоспособность пульта дистанционного управления Alutech AT-4N при соблюдении правил его хранения, транспортирования, эксплуатации. Гарантийный срок эксплуатации составляет 3 года. В течение гарантийного срока неисправности, возникшие по вине Изготовителя, устраняются сервисной службой, осуществляющей гарантийное обслуживание.

❗👉➨ Примечание: замененные по гарантии детали становятся собственностью сервисной службы, осуществлявшей ремонт изделия.

Гарантия на изделие не распространяется в случаях:

➠ нарушения правил эксплуатации и хранения изделия;
➠ переделки изделия лицами, не уполномоченными для выполнения этих работ, повреждения потребителем или третьими лицами конструкции изделия;
➠ повреждений изделия, вызванных попаданием внутрь воды;
➠ действия непреодолимой силы (пожары, удары молний, наводнения, землетрясения и другие стихийные бедствия);
➠ не предоставление заполненного руководства.

Информация о сервисных службах находится по адресу:
http://www.alutech-group.com/feedback/service/

..

7. СВЕДЕНИЯ О СЕРТИФИКАЦИИ

Копии деклараций соответствия находятся по адресу:
http://www.alutech-group.com/product/other/auto/DOCUMENTS/
Сделано в Китае
Изготовитель: «Shanghai Baolu Technology Co., Ltd.»
«Шанхай Баолу Технолоджи Ко., Лтд.» 8/Ф, Сянлу Индастри Парк, 3009 Гудай Роад, 201100 Шанхай, Китай.
тел.: 0086 21 54888982, факс: 0086 21 54888926
Импортер в Республике Беларусь/Уполномоченный представитель изготовителя: ООО «Алютех Воротные Системы»,
Республика Беларусь, 220075, Минская обл., Минский р-н, СЭЗ «Минск», ул.Селицкого, 10,
тел. +375 (17) 330 11 00, +375 (17) 330 11 01

Программирование пультов AT-4

Управление приводом от одной кнопки пульта радиоуправления осуществляется в режиме пашагового управления (соответствует последовательности действий …Открыть - Стоп – Закрыть – Стоп …).

Для записи пульта нажмите кнопку «Learn» модуля управления, индикатор «LR» модуля управления загорится. Затем нажмите любую кнопку пульта, индикатор «LR» погаснет, после чего снова нажмите туже кнопку пульта, индикатор «LR» моргнет несколько раз и погаснет, что означает запись кода пульта в память радиоприемника модуля управления.

Для стирания пультов нажмите и удерживайте кнопку «Learn» в течение ~8сек, индикатор «LR» блока управления будет гореть во время удержания, после чего погаснет, что означает удаление из памяти радиоприемника блока управления всех внесенных в него кодов.

❗👉➨ Перед первым программированием пультов, очистите память радиоприемника от записанных ранее кодов пультов.

❗👉➨ Перед записью пульта выньте разъем Х4 с антенной. После записи пульта вставьте разъем Х4 на место.

❗👉➨ Если пульт утерян, во избежание несанкционированного проникновения на территорию, необходимо стереть все коды из памяти радиоприемника блока управления и заново запрограммировать все пульты.
