Универсальный пульт ДУдубликатор Apollo Руководство по эксплуатации

.

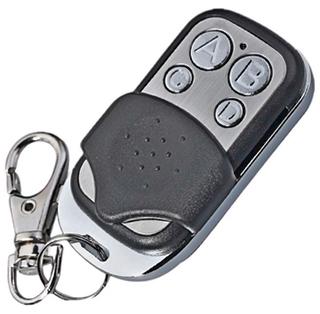

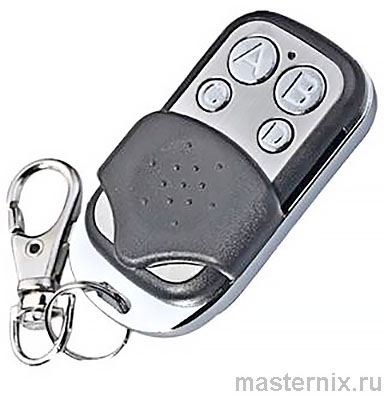

ОПИСАНИЕ Apollo Joy

Рабочая частота (МГц):433.92Mhz

Количество кнопок: 4

Тип батареи: 27A

Совместимость

Пульт APOLLO JOY совместим со всеми пультами автоматических ворот и шлагбаумов со статистическим кодом и частотой 433МГц:

TOP432EE, TOP432SA, TOP434SA, TOP432NA, TOP434NA, TAM432SA;
Nice - серия FLO (FLO1, FLO2, FLO4), Very VE;
JollyOpen 2, JollyOpen 4 (Jolly Open), Apollo-C;
Ditec GOL4C;
Roger R80/TX12R;
Marantec D212, Digital 313, Digital 302, Digital 304 (433 мгц);
Dea 623;
GSN
CAME TOP 432SA, CAME TOP 432NA, CAME TOP 434NA, CAME TOP 432MA, CAME TOP 432EE, CAME TOP 434EE, CAME TAM 432SA, CAME TOP 432EV, CAME TOP 434EV, CAME TWIN 2 (В незащищенном режиме), CAME TWIN 4 (В незащищенном режиме)
Beninca LOT2WMS, Beninca (статический код),
Roger R80/TX12R, Roger (статический код) и другие

ОСОБЕННОСТИ Apollo Joy

➠ Исполнение в виде брелока;
➠ Статический код;
➠ Количество управляемых устройств — до четырех.

..

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая частота: 433,92 МГц±0,15 МГц
Мощность излучения (не более): 10 мВт
Дальность радиообмена в открытом пространстве (не менее): 50 м
Потребление при передаче (не более): 10 мА
Элемент питания: литиевая батарейка типа 27A
Ресурс элемента питания: 4000 передач
Степень защиты корпуса: IP54
Габаритные размеры: 65х34х13 мм
Масса: 40 г
Температура окружающей среды: -10 °С…+60 °С

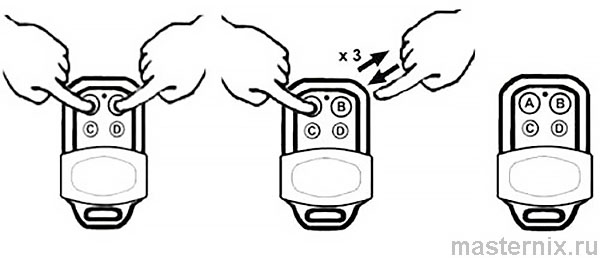

Подготовка пульта к программированию

Процедура подготовки производится только при первом программировании ПДУ. Во время этой процедуры происходит удаление всех кодов (очистка памяти).

➠ Одновременно нажать и удерживать нажатыми 2-3 секунды кнопки А и В. Светодиод быстро вспыхнет 3 раза.

➠ Продолжая удерживать нажатой кнопку А, отпустите кнопку В, и затем нажмите кнопку В три раза. Светодиод начнет моргать.

➠ Отпустите все кнопки. Пульт готов к программированию.

Программирование фиксированного кода

Если необходимо объединить работу автоматики Doorhan с другой автоматикой управляемой пультами с фиксированным кодом, то оставшиеся после программирования кодом Дорхан кнопки записывают от рабочего пульта ДУ следующим образом:

➠ Нажмите и удерживайте нажатой незадействованную ранее кнопку пульта дистанционного управления Apollo DC, светодиод быстро вспыхнет три раза.

➠ Поднесите рабочий ПДУ вплотную к пульту Apollo DC.

➠ Нажмите и удерживайте нажатой кнопку на рабочем брелоке, дождитесь пока светодиод на пульте Apollo DС быстро замерцает.

➠ Отпустите все кнопки.

➠ Для программирования остальных кнопок фиксированным кодом повторите процедуру копирования кода.

➠ После программирования фиксированного кода, запись в приемник не требуется, брелок готов к использованию.

Программирование пультов с приемником DHRE-2

➠ Перед началом программирования можно очистить память приемника от записанных ранее кодов пультов (рекомендуется при первой настройке). Для этого после включения питания удерживайте кнопку записи пультов нажатой 10 секунд (SW1 - если используется разъем приемника CH1, SW2 - если используется CH2).

➠ Индикатор LED1 будет мигать 10 секунд, затем потухнет на 2 секунды и снова дважды мигнет в подтверждение стирания записанных в энергонезависимую память кодов.

➠ Для записи кода брелока нажмите и удерживайте в течение 3 секунд кнопку «SW1»на плате радиоприемника - для настройки электропривода, подключенного к выходу CH1, кнопку «SW2» - для настройки электропривода, подключенного к выходу CH2, при этом загорится индикатор LED1 на приемнике. После этого нажмите необходимую кнопку на пульте ДУ на 2- 3 секунды.

❗👉➨ Внимание! после проведения процедуры в память радиоприемника записывается только одна кнопка.

➠ Для настройки нескольких пультов повторите запись кода для других пультов.

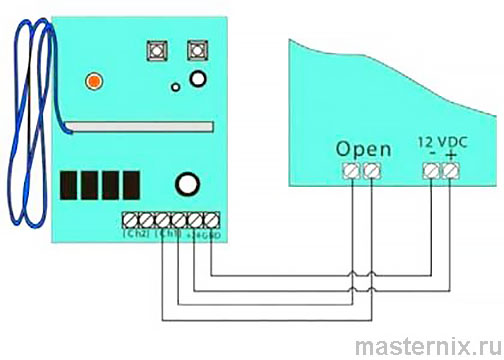

Подключение внешнего приемника Doorhan DHRE-2

➠ Подключите устройство к источнику питания 12/24B AC/DC, используя клеммы +24V и GND.

➠ Подключите контакты управления электроприводом к выходам радиоприемника CH1 или CH2. (GND подключается к левому контакту соответствующего выхода CH1 или Ch2).

Программирование пультов со встроенным приемником электропривода SE-750/1200

➠ Перед началом программирования можно очистить память приемника от записанных ранее кодов пультов (рекомендуется при первой настройке). Для этого нажмите и удерживайте кнопку «R». У Вас на дисплее появится «0». Держите кнопку «R» нажатой до тех пор, пока «0» не пропадет с дисплея.

➠ Каждой из кнопок на пульте ДУ соответствует определенный канал управления (рис.), выбор которого осуществляется в 5-м пункте программирования («Установка кнопки управления»). По умолчанию привод настроен на 1 или 2 кнопку - в зависимости от программы контроллера.

➠ Для записи кода пульта дистанционного управления нажмите кнопку «R». В левой части дисплея появится «0» и сразу исчезнет. Дважды нажмите кнопку на брелке.

➠ Остальные пульты программируются аналогично.

Меры предосторожности

В случае если привод не управляется от брелока радиоуправления или расстояние срабатывания пульта мало (индикатор на ПДУ «не загорается» или «загорается» тускло) необходимо заменить батарейку. Если после замены батарейки пульт ДУ не работает, необходимо обратится в сервисную службу.

❗👉➨ Если пульт дистанционного управления утерян, во избежание несанкционированного проникновения на территорию, необходимо стереть все коды из памяти радиоприемника блока управления и заново запрограммировать все пульты.
