Привод распашных ворот HOME GATE PK 150DC PK 200DC Руководство по эксплуатации и программированию

Привод распашных ворот HOME GATE PK 150DC PK 200DC

Привод распашных ворот HOME GATE PK 150DC PK 200DC Руководство по эксплуатации и программированию

Вид оборудования
    Руководство / инструкция

    Технические характеристики и функционал

    Электрические и механические параметры

    Двигатель на 24 В постоянного тока, мощность 40 Вт — экономично и надёжно. Входное напряжение 220 В переменного тока с допуском ±10%. Частота радиоканала 433,92 МГц обеспечивает стабильную связь на расстоянии.

    Параметр Значение
    Скорость вращения двигателя 250 об/мин
    Скорость выдвижения штока 1,6 см/с
    Максимальный ход 300 мм
    Допустимый вес створки до 200 кг
    Максимальная длина створки 2,5 м
    Угол открытия до 110°
    Рабочая температура −20°C … +50°C
    Класс защиты IP55
    Память пультов до 150 шт.

    Обратите внимание: время непрерывной работы ограничено 5 минутами. Это защита от перегрева. Практика показывает — для бытового использования более чем достаточно.

    Интеллектуальные функции привода

    • ✓ Плавный пуск и торможение — меньше износа, тише работа
    • ✓ Автоматическое закрывание с настраиваемой задержкой
    • ✓ Регулировка скорости и усилия двигателя
    • ✓ Поддержка резервного аккумулятора 24 В
    • ✓ Совместимость с фотоэлементами, сигнальной лампой, клавиатурой

    Есть нюансы: все дополнительные устройства подключаются через плату управления. Не пытайтесь «запитать» их напрямую — сгорит контроллер.

    Меры предосторожности при монтаже

    Требования к установке и подключению

    Скажу прямо: монтаж этого привода — задача для квалифицированного специалиста. Не экономьте на безопасности.

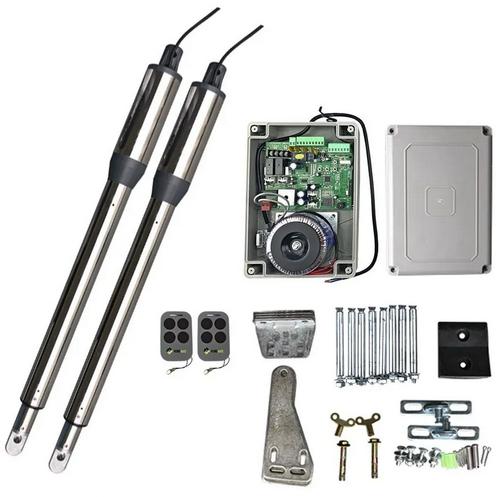

    Линейный привод распашных ворот HOME GATE PK 150DC PK 200DC общий вид

    Любое отклонение от инструкции грозит серьёзными последствиями. Проверьте заземление, убедитесь в отсутствии утечек тока. Электропитание должно быть защищено от короткого замыкания.

    Запреты и ограничения эксплуатации

    • ⚠️ Не вносите изменения в конструкцию системы
    • ⚠️ Используйте только оригинальные запчасти
    • ⚠️ Храните пульт ДУ вне доступа детей
    • ⚠️ Запрещён самостоятельный ремонт — только сертифицированные мастера

    Перед первым запуском уберите всё с траектории движения створок. Никаких предметов, людей, животных. Спешка здесь неуместна — лучше потратить лишние 10 минут на проверку.

    Устройство и комплектация

    Основные элементы привода

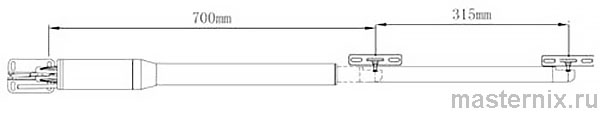

    Конфигурация и габариты привода HOME GATE PK 150DC

    Привод состоит из алюминиевого корпуса, электродвигателя 24 В, червячного редуктора и выдвижного штока. Компактно, но мощно.

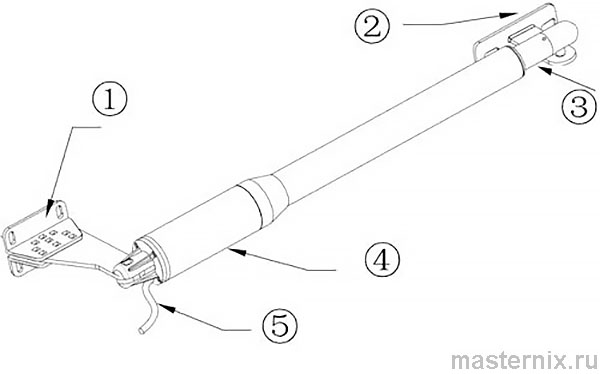

    Нумерация компонентов привода и кронштейнов

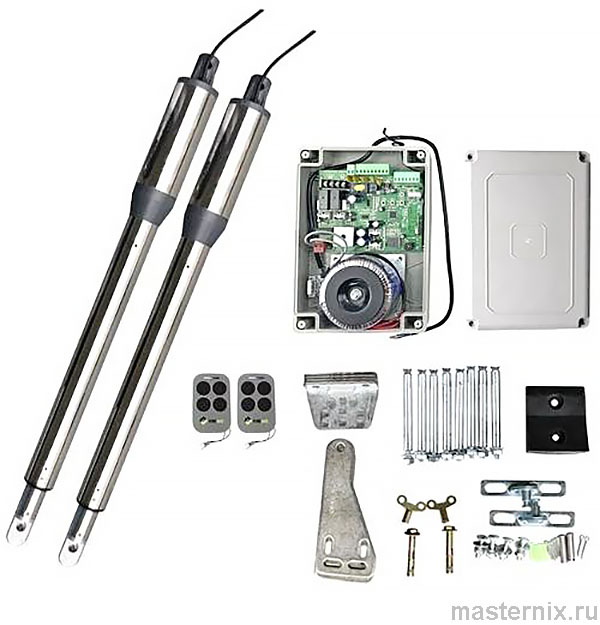

    В комплекте: задний и передний кронштейны, удлинённый кронштейн 300 мм, силовой кабель, ключ разблокировки. Всё необходимое для старта.

    Ручное управление при отключении питания


    Механизм ручной разблокировки линейного привода

    Пропал свет? Вставьте ключ в замок разблокировки, поднимите удлинённый кронштейн вверх — и ворота открываются вручную. Вернули питание? Не забудьте заблокировать механизм обратно.

    Важный момент: после блокировки обязательно проверьте, что шток зафиксирован. Иначе при следующем запуске возможен удар по механизму.

    Подготовка места монтажа

    Планирование размещения оборудования


    Схема размещения компонентов системы автоматики ворот

    Перед сверлением разметьте точки крепления. Учтите траекторию движения створки, расположение фотоэлементов, сигнальной лампы. Ошибка на этапе планирования = переделка потом.

    Компоненты системы: беспроводной передатчик, резиновый стопор, привод, блок управления, фотоэлементы, сигнальная лампа. Каждый на своём месте — и всё работает как часы.

    Установка заднего кронштейна

    Три способа крепления к основанию


    Варианты монтажа заднего фиксированного кронштейна

    Выбор метода зависит от материала опоры:

    1. → Анкеры в бетон/кирпич: сверлим 4 отверстия ∅8 мм, вставляем анкеры, затягиваем без фанатизма
    2. → Сварка к закладной: привариваем кронштейн к металлической пластине, заранее вмурованной в столб
    3. → U-образные болты: для круглых столбов, фиксируем гайками через крепёжную пластину

    Не перетягивайте болты — можно вырвать крепёж из основания. Особенно критично для кирпича и пеноблоков.

    Регулировка угла фиксированной пластины


    Правильная и неправильная ориентация крепёжной пластины

    Пластина должна быть строго параллельна плоскости движения створки. Перекос приведёт к закусыванию штока и преждевременному износу.

    Крепление переднего кронштейна на створку

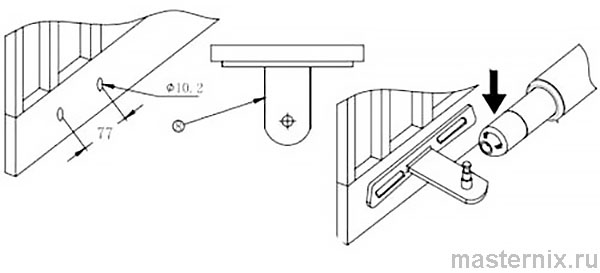

    Фиксация кронштейна на полотне ворот

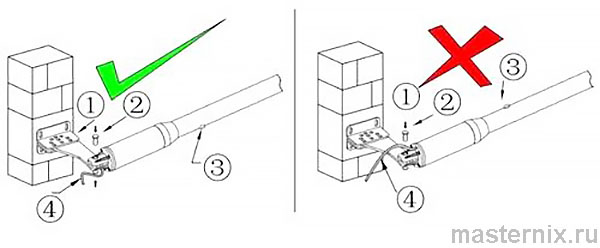

    Правильное расположение кабеля питания относительно кронштейна

    Просверлите два отверстия ∅10,2 мм с шагом 68 мм. Установите кронштейн с щелевыми пазами, вставьте болты, затяните. Толщина створки разная — болты в комплект не входят, подбирайте по месту.

    (!) Критично: кабель питания не должен проходить над кронштейном. При движении ворот его может защемить — риск короткого замыкания и поражения током.

    Установка стопорного штифта


    Монтаж концевого кронштейна двигателя на створку ворот

    Вставьте стопорный штифт и зажимные шайбы в соответствующие отверстия. Убедитесь, что соединение жёсткое, без люфтов. Люфт = вибрация = усталостное разрушение.

    Регулировка высоты и геометрии

    Почему важна точная высота установки

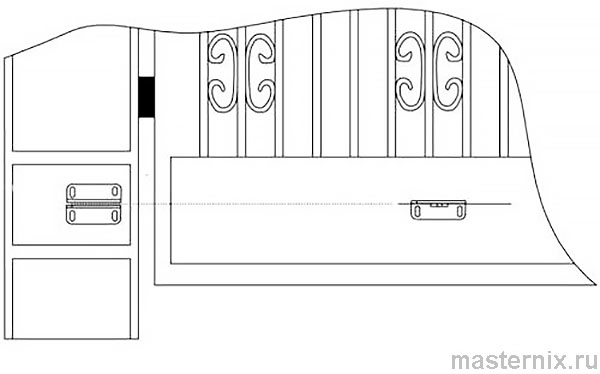

    Схема регулировки высоты кронштейнов привода

    Несовпадение высоты кронштейнов приведёт к изгибу штока. Двигатель будет работать с перегрузкой, ресурс сократится в разы. Оно вам надо?

    Проверяйте уровень на каждом этапе. Лучше потратить 15 минут на выравнивание, чем менять привод через полгода.

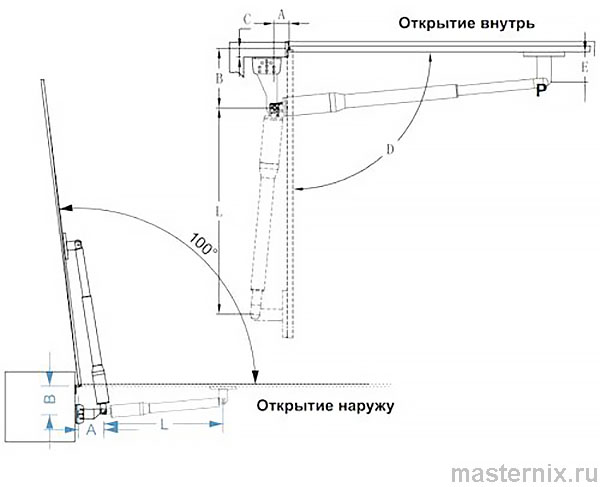

    Установочные размеры для нормально закрытой системы


    Таблица установочных размеров A–E и L для разных конфигураций

    A B C D E L
    100 195 15 90 44 700
    90 205 25 90 44 700
    98 195 15 90 44 700
    120 195 15 110 44 700

    Размеры в миллиметрах. Подбирайте конфигурацию под ваши ворота. Не угадали? Отрегулируйте крепление — запас по ходу штока позволяет.

    Электрическая схема подключения

    Распиновка клемм платы управления


    Схема подключения клемм платы управления привода

    Плата работает от 24 В переменного тока, поддерживает подключение резервного аккумулятора. Декодер пультов — собственный скользящий код, защита от подбора.

    Ключевые клеммы: 【MOTOR1】 и 【MOTOR2 (DELAY)】 для подключения двигателей, 【AC24V】 для трансформатора, 【IR】 для фотоэлементов, 【SP】 для сирены.

    (!) Если управляете одной створкой — подключайте мотор к клеммам 【MOTOR2 (DELAY)】. Логика работы платы заточена под эту конфигурацию.

    Требования к электропитанию

    • ⚠️ Обязательно заземление корпуса привода и платы
    • ⚠️ Используйте кабель сечением не менее 1,5 мм²
    • ⚠️ Защищайте линию автоматом и УЗО

    Экономия на электрике — самая дорогая экономия. Сгоревшая плата стоит дороже, чем качественный кабель и автомат.

    Настройка параметров платы управления

    Удерживайте кнопку 【FUN】 до появления 【PO】 на дисплее — вы в меню. Кнопки 【INC+】 и 【DEC−】 меняют значения, 【FUN】 сохраняет. Просто, как три копейки.

    Не нужно запоминать комбинации. Всё интуитивно: выбрали параметр → изменили → сохранили → перешли к следующему.

    Список настраиваемых параметров

    Код Функция Диапазон Заводское
    【PO】 Время плавного пуска 0–6 с 2 с
    【P1】–【P4】 Сила торможения двигателей 0–20 6 / 10
    【P5】 Время работы на высокой скорости 0–33 с 5 с
    【P6】 Автозакрытие по входу 【Swipe Card】 0–99 с 10 с
    【P7】–【P8】 Задержка открытия/закрытия створок 0–10 с 0 с
    【P9】 Общее время автоматического закрытия 0–99 с 10 с
    【PA】 Режим работы лампы/сирены 0–3 0
    【Pb】 Время управления замком 0–2 1 с
    【PK】 Режим управления створками с пульта 0–3 3
    【Pd】 Режим фотоэлемента: 【NO】/【NC】 00 / 01 00
    【PE】 Режим: один / два привода 0 / 1 0

    Пример: хотите, чтобы ворота закрывались сами через 30 секунд? Заходите в 【P9】, ставите 30, нажимаете 【FUN】. Готово.

    Программирование пультов дистанционного управления

    Добавление нового пульта в память


    Кнопки пульта дистанционного управления и индикатор обучения

    Нажмите и удерживайте кнопку 【LEARN】 на плате 1 секунду — индикатор погаснет, началось обучение. Нажмите любую кнопку нового пульта на 2 секунды. Дисплей покажет номер, индикатор моргнёт 4 раза, прозвучит сигнал — пульт добавлен.

    Можно запрограммировать до 150 пультов. Хватит на всю семью, соседей и запасные.

    Удаление пультов из памяти

    Удерживайте 【LEARN】 5 секунд — одиночный сигнал подтвердит очистку памяти. Все пульты удалятся сразу. Удобно при потере брелока или смене владельца.

    (!) Если после входа в обучение 5 секунд не нажимать кнопки пульта — система выйдет из режима автоматически. Защита от случайных сбросов.

    Обслуживание и диагностика неисправностей

    Регулярные проверки и профилактика

    • ✓ Раз в месяц осматривайте крепёж на предмет ослабления
    • ✓ Проверяйте состояние кабеля питания и заземления
    • ✓ Очищайте фотоэлементы от пыли и грязи
    • ✓ Смазывайте подвижные соединения раз в полгода

    Заводская смазка в редукторе не требует замены, но визуальный контроль никто не отменял. Увидели подтёки — бейте тревогу.

    Типовые проблемы и решения

    Привод не реагирует на пульт? Проверьте питание, предохранитель, наличие сигнала на плате. Возможно, сел аккумулятор в брелоке.

    Створка движется рывками? Отрегулируйте силу торможения в параметрах 【P1】–【P4】. Или проверьте, не закусывает ли механизм.

    Не срабатывает автозакрытие? Убедитесь, что в 【P9】 установлено ненулевое значение, а вход 【Swipe Card】 не заблокирован.

    Есть нюансы: если после настройки параметры сбрасываются — возможно, проблема в питании платы. Проверьте трансформатор и соединения.
