Привод распашных ворот HOME GATE PK 250DC Руководство по эксплуатации и программированию

Линейный привод 24в HOME GATE PK 250DC. Инструкция по эксплуатации

Основные характеристики

Напряжение двигателя: 24В
Мощность двигателя: 60 Вт
Входная мощность: 220VAC +-10%/120VAC +-10%
Частота: 433,92 МГц
Интенсивность, %: 50
Температура окружающей среды, °С: -20…+50
Класс защиты: IP55
Максимальный вес створки ворот, Кг: 250
Скорость движения тяги, мм/сек: 24
Плата управления: EG-22A
Концевые выключатели: Механические упоры
Размер: 710x350x225
Вес: 17,5 кг

.

Меры предосторожности для безопастного использования

❗👉➨ Внимание!
Перед началом установки необходимо прочитать инструкцию до конца.

❗👉➨ * Установкой данного привода должен заниматься специалист

Внимание!

Данный продукт должен устанавливаться квалифицированным персоналом в соответствии с правилами безопасности в области жилых и коммерческих устройств для открывания распашных ворот. Неквалифицированный персонал может повредить приборы и причинить вред населению.

Электропитание должно быть отключено перед установкой или выполнением любого технического обслуживания.

Внимательно прочитайте руководство перед установкой. Неправильная установка или неправильное использование продукта может нанести серьезный ущерб пользователям и имуществу.

Если электрический кабель поврежден или оборван, его необходимо заменить целыми и правильно изолированными проводами, чтобы избежать поражения электрическим током.

Не допускайте доступа детей к беспроводным передатчикам.

Не позволяйте детям или другим людям стоять на пути приводов или пути ворот во время работы.

Не используйте удаленные беспроводные передатчики, когда ворота находятся вне поля зрения.

Не устанавливайте продукты в коррозионно-активных, легковоспламеняющихся и/или взрывоопасных средах.

Избегайте установки с внешней стороны ворот, где будет свободный доступ к узлу разблокировки привода посторонних людей.

Необходимые инструменты для монтажа

➠ Электрическая дрель и свёрла (необходимо)
➠ Набор отвёрток (необходимо)
➠ Изолента и набор термоусадочных трубок (необходимо)
➠ Пассатижи (Необходимо)
➠ G - зажим (Необходимо)
➠ Набор торцевых ключей (Необходимо)
➠ Набор накидных ключей (Необходимо)
➠ Паяльный набор (Рекомендуется)
➠ Измерительный прибор. (Рекомендуется)

1. Конфигурация привода

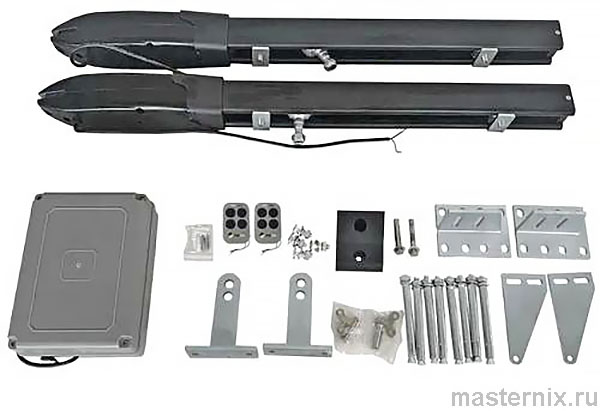

1.1. Список комплектующих

..

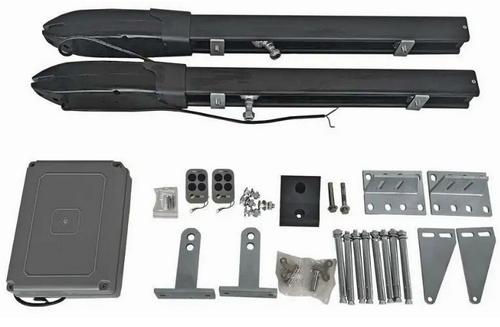

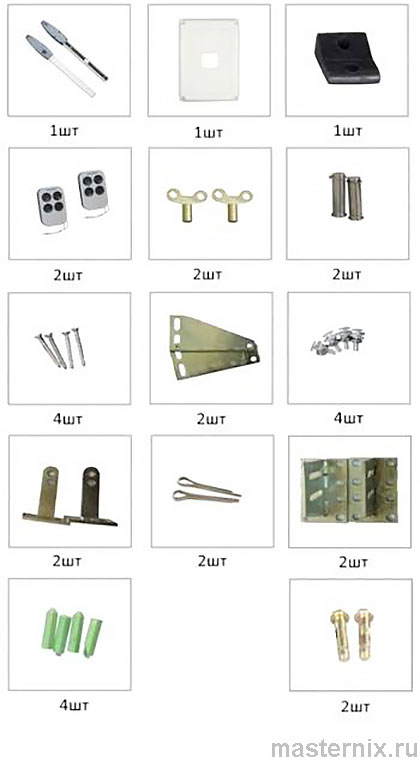

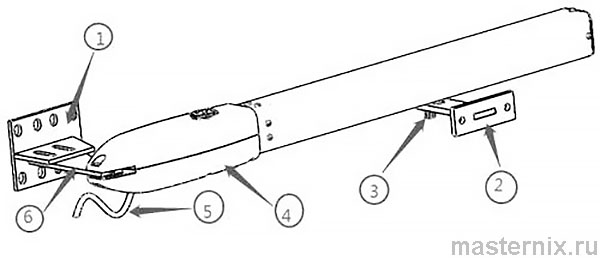

Номенклатура:

Рис. 2

1: Фиксированный кронштейн задней стойки
2: Расширенная скоба, прикрепленная к конструкции створки ворот
3: Фиксированный кронштейн передней части затвора
4: Удлиненное плечо 500 мм
5: Кабель питания
6: Кронштейн заднего кронштейна с неподвижной пластиной, кронштейн главного двигателя

Ключ ручной разблокировки привода

Рис. 3

1.2. Функции и параметры привода.

1. В случае отказа питания: Для освобождения муфты привода используйте ключ ручного переключения из закрытого в открытое положение.

2. Когда привод блокируется: Привод останавливается.

3. (Необязательно) Контроллер открытия ворот может быть подключен к Солнечной системе, Сигнальной лампе, фотоэлементам, аккумулятору, внешнему проводному пульту и другим средства управления доступом устройства.

4. Управление скоростью: Скорость открытия и закрытия затвора можно регулировать.

5. Плавный старт: Привод ворот оснащен мягкой функцией запуска.

6. Автоматическое закрытие: Система управления воротами оснащена функцией автоматического закрытия с регулируемой задержкой времени перед закрытием.

7. Одиночные или двойные ворота: Можно открыть одну или две створки ворот по выбору.

8. Несколько удаленных пультов: В контроллер может быть легко прописано 120 уникальных пультов для управления приводами распашных ворот.

9. Батарея резервного питания: Может быть включен аккумулятор постоянного тока 24в

10. Дополнительные устройства: Воротный замок 24в, фотоэлементы ,кнопочный проводной пульт.

11 Устройство открытия ворот может быть сконфигурировано для обеспечения плавной и бесшумной работы.

12 Контроллер привода может быть настроен для открытия по умолчанию, или закрытия, в зависимости от размещения кронштейнов приводов.

1.3.Технические параметры

Напряжение двигателя: +24в 60Вт
Входная мощность: 220в переменного тока ±10%
Скорость вращения: 300 об./мин
Скорость перемещения штока: 2,4 см./с
Максимальное открытие: 500 мм
Продолжительность времени работы: 5 минут
Максимальная длинна одной створки: 3 метра
Максимальный вес одной створки: 200 кг
Рабочая температура: -45°С~+50°С
Степень защиты: Ip55
Максимальный угол открытия ворот: 110 градусов
Пиковая тяга: 1250N
Номинальная тяга 1050N
Вес брутто: 17,5 кг.

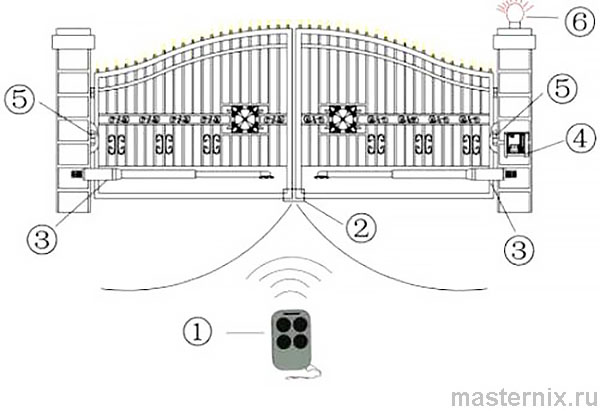

1.4. Примерная схема установки:

Рис. 4

Номенклатура:

1. Беспроводной передатчик
2. Резиновый стопор.
3. Привод открывания распашных ворот.
4. Блок управления
5. Фотоэлементы
6. Сигнальная лампа.

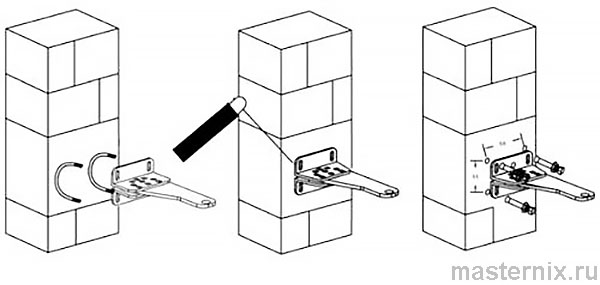

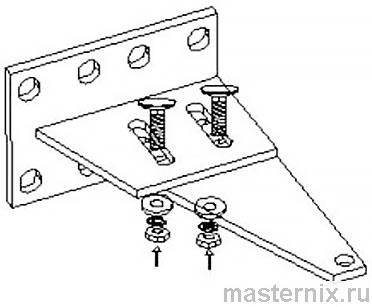

1.5. Варианты установки заднего кронштейна для ворот

Рис. 5

1 Сверление отверстий и установка анкерных болтов ( Рисунок 5, справа).

1.1 Просверлить 4 отверстия диаметром 8мм. разместив кронштейн в нужном месте.

1.2 Вставьте прилагаемых анкера и затяните ими кронштейн крепления правильно (не затягивайте слишком сильно, так как вы можете вырвать болт из бетона или кирпича.)

1.3 Установите соединительный кронштейн двигателя и затяните пролагаемыми болтами.

2 Крепление к закладной пластине на сварку (Рисунок 5, посередине)

2.1 Разместить задний фиксированный кронштейн на закладной пластине в планируемом месте согластно инструкции.

2.2 Приварить кронштейн крепления к закладной пластине.

2.3 Установите соединительный кронштейн двигателя и затяните пролагаемыми болтами.

3 Предварительно изготовленные U-образные болты (Рисунок 5, слева)

3.1 Расположите 4 щелевых отверстия кронштейна стойки над концом U-образных болтов.

3.2 Подготовить соответствующие крепёжные элементы.

3.3 Установите кронштейн привода и затяните гайки крепления.

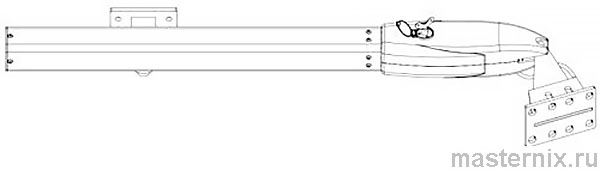

1.6 Фиксированная пластина заднего кронштейна

Рис. 6

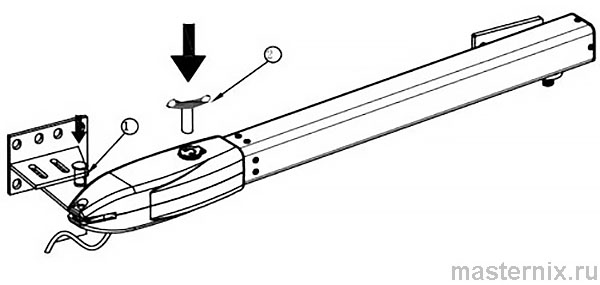

1.7. Установите неподвижный конец двигателя на стойку ворот

Убедитесь что привод располагается ключём разблокировки в верх.

Рис. 7

Пояснение

1. После вставки стопорного штифта и стопорной шайбы между фиксированным концом двигателя и кронштейна стойки ворот гарантируйте, что питание не подключено.

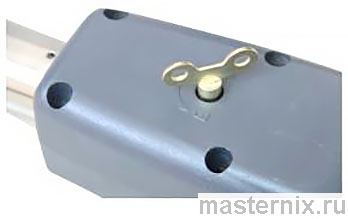

2. Вставить ключ ручной разблокировки.

3. Поверните клавишу по часовой стрелке, чтобы отключить муфту двигателя, и перевести его в ручной режим.

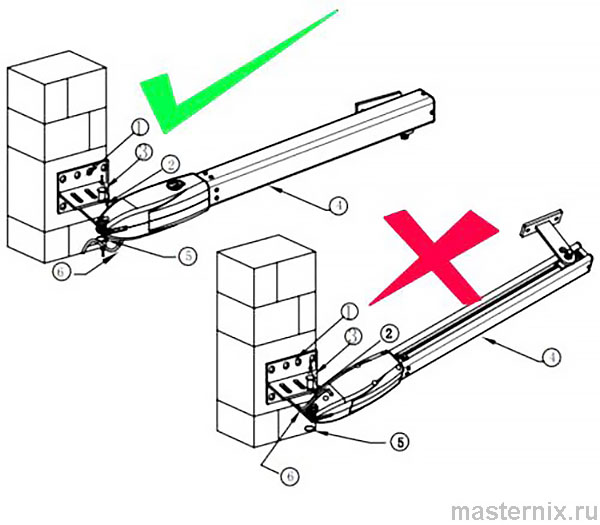

1.8 Возможные ошибки

Рисунок 8 слева: Правильное расположение привода!
Рисунок 8 справа: Неправильное расположение привода!

Рис. 8

1. Задний неподвижный кронштейн стойки.
2. Задний кронштейн с неподвижной пластиной, кронштейн главного двигателя.
3. Стопорный штифт.
4. Дренажная апертура дождевых стоков.
5. Шайбы и контргайки.
6. Кабель питания.

1.9 Установка удлиненных или убранных концевых рычагов двигателя к воротам:

Рис. 9

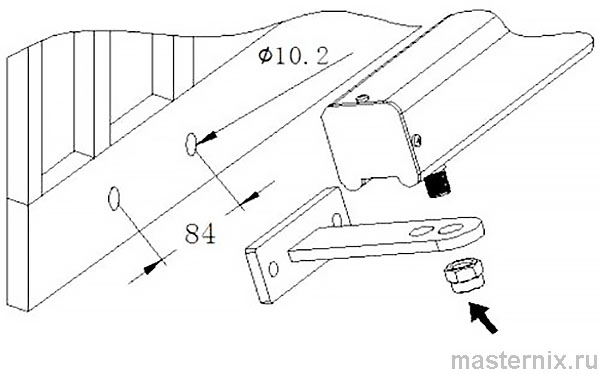

1 Просверлите 2 отверстия диаметром 10,2 мм с растоянием 68 мм между 2 отверстиями.

2 Установите кронштейн ворот с 2 щелевыми отверстиями над просверлёнными отверстиями.

3 Поместите концевой кронштейн двигателя в кронштейн ворот, используя соответствующие болты, и затяните их соответствующим образом (обратите внимание, болты используемые для крепления переднего кронштейна к воротам, не предусмотрены, поскольку толщина каждой воротины различна.

4 Вставьте стопорный штифт и зажимные шайбы.

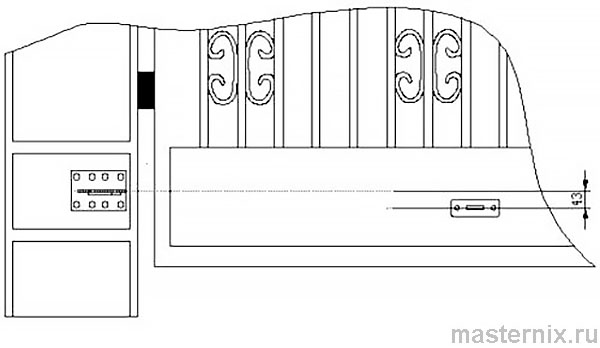

1.10 Высота кронштейнов:

Передний кронштейн необходимо установить на 43мм ниже заднего кронштейна.

Рис. 10

Как отрегулировать положение предельной пластины для изменения угла:

Во-первых, необходимо использовать ключ разблокировки двигателя, как показано ниже:

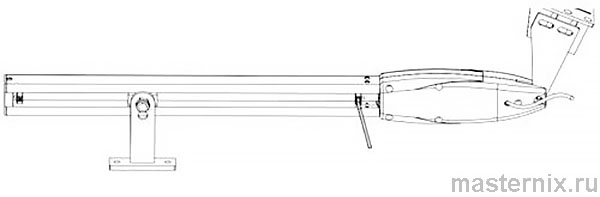

Рис. 11a

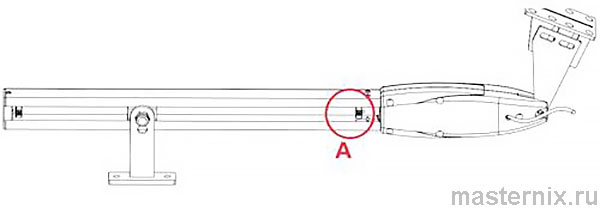

Во-вторых, вы увидите, есть один винт в положении A, как фото ниже:

Рис. 11b

В-третьих, используйте ключ что бы ослабить немного винты фиксатора «А» и переместить его в необходимое положение. Наконец, не забудьте снова плотно зафиксировать винт после завершения положения фиксатора.

Рис. 12

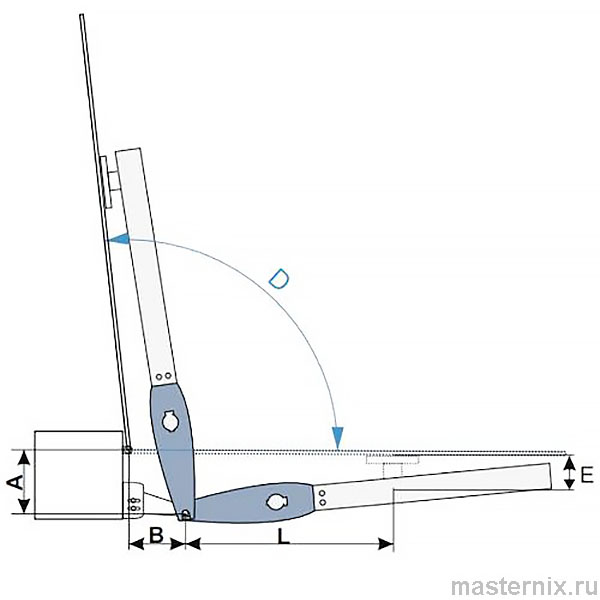

Конфигурация открывания ворот наружу.

Рис. 13

❗👉➨ ВНИМАНИЕ: Открывание наружу является нестандартной установкой, по этому размеры в таблице могут не совпадать, из за отсутствия параметра С.

Установочные размеры:

A	B	C	D	E	L
100	195	15	90	44	700
90	205	25	90	44	700
98	195	15	90	44	700
120	195	15	110	44	700

Вы можете отрегулировать крепление привода в соответствии с этими цифрами.

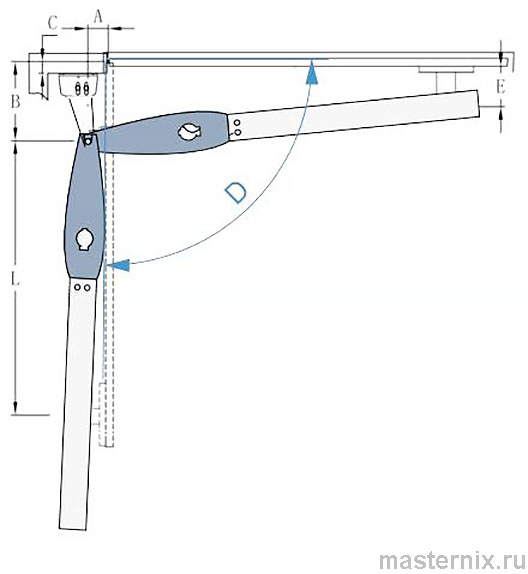

Конфигурация открывания ворот наружу.

Рис. 14 .

2. Схема подключения платы управления

2.1 Технические параметры

2.1.1 Напряжение панели управления: 24в. переменного тока, доступно подключение резервной батареи 24в.

2.1.2 Применимый диапазон: подходит для распашных ворот с двойным рычагом.

2.1.3 Декодер для передатчика: наш собственный индивидуальный скользящий код.

2.1.4 Поддержка дистанционного управления: может запомнить максимум 120 передатчиков.

2.1.5 Характеристика мотора: электромотор 24в. постоянного тока X2.

Рис. 15

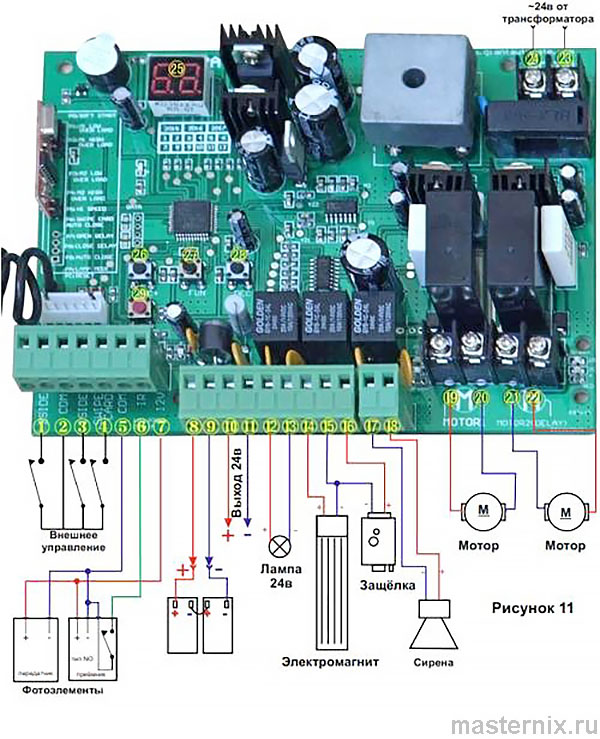

Номенклатура:

1. Вход “2 SIDE” - используется для подключения любого внешнего устройства, которое функционирует с двойными воротами
2. Вход “COM”- общий вывод, является общей точкой внешних устройств
3. Вход “1 SIDE” - используется для подключения любого внешнего устройства, которое работает с одиночными воротами
4. Вход “Swipe Card”- используется для подключения любого внешнего устройства, которое будет открывать ворота
5. Вход “COM”- общий вывод, является общей точкой внешних устройств
6. Вход “IR” - используется для подключения фотоэлектрического датчика
7. Выход 12в постоянного тока - используется для питания фотоэлектрического датчика (постоянный выходной ток ??200мА)
8. Вход батареи 24в - используется для подключения к “+” резервного аккумулятора
9. Вход батареи 24в - используется для подключения к “-” резервного аккумулятора
10. Выход 24в постоянного тока - используется для подключения внешнего устройства. (например фотоэлектрический датчик, максимальный выходной ток 1А.)
11. Вход ”GND” - используется для подключения “заземления” внешних устройств
12. Выход лампы 24в постоянного тока - используется для подключения “+” сигнальной лампы
13. Выход лампы 24в постоянного тока - используется для подключения “-” сигнальной лампы
14. Выход “Lock NF” - используется для подключения магнитного замка. (+ замка)
15. Выход “COM 24v” - используется для подключения “заземления” замка ( - замка)
16. Выход “Lock NA” - используется для подключения электромеханического замка (+ замка)
17. Выход “GND” - используется для подключения к “-” сирены 24в
18. Выход “SP” - используется для подключения к “+” сирены 24в
19. Клемма “MOTOR1” - используется для подключения “+” двигателя №1, установленного на створке ворот, которая открывается позже и закрывается первой (красный провод мотора)
20. Клемма “MOTOR1” - используется для подключения “-” двигателя №1, установленного на створке ворот, которая открывается позже и закрывается первой (синий провод мотора)
21. Клемма “MOTOR2 (DELAY)” - используется для подключения “-” двигателя №2, установленного на створке ворот, которая открывается первой, а закрывается последней (синий провод мотора)
22. Клемма “MOTOR2 (DELAY)” - используется для подключения “+” двигателя №2, установленного на створке ворот, которая открывается первой, а закрывается последней (красный провод мотора).

❗👉➨ Пояснение: если необходимо управлять только одной створкой, то необходимо подключить мотор к клеммам 21 и22 “MOTOR2 (DELAY)”
23. Вход “AC24V” - используется для подключения трансформатора
24. Вход “AC24V” - используется для подключения трансформатора
25. Цифровой дисплей - используется для отображения данных настройки
26. Кнопка “INC+” - используется для увеличения цифровых значений при настройке данных
27. Кнопка “FUN” - используется для входа в настройки и сохранения данных
28. Кнопка “DEC” - используется для уменьшения цифровых значений при настройке данных
29. Кнопка обучения - используется для добавления/удаления пульта.
30. Индикатор работы.

..

2.2 Дистанционное управление

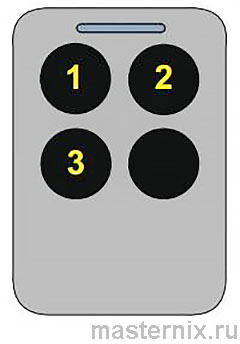

Кнопка “1” нажимается для управления одиночными воротами, кнопка “2” нажимается для управления двойными воротами, кнопка “3” нажимается для включения тревоги.

2.2.1 Программирование пультов дистанционного управления: нажмите и держите кнопку “LEARN” на плате управления в течении 1 секунды, светодиодный индикатор погаснет, показывая что началось обучение. Нажмите любую кнопку нового пульта дистанционного управления примерно на 2 секунды, после чего на цифровом дисплее отобразится номер пульта, а индикатор моргнёт 4 раза и прозвучит одиночный сигнал, что означает успешное обучение.

2.2.2 Удаление пультов: Нажмите и удерживайте кнопку “LEARN” в течении 5 сек., одиночное включение индикатора и сигнала означает успешное удаление пультов.

❗👉➨ Заметка: Если после нажатия кнопки “LEARN” в течении 5 секунд не будет нажата кнопка пульта, то загорится световой индикатор и завершится обучение.

2.3 Настройка платы управления

После включения, цифровой дисплей проводит самодиагностику и звучит сигнал. Если индикатор горит, звуковой индикатор умолк - это означает, что система в норме.

2.3.1 Основной метод работы:

Нажмите и удерживайте кнопку “FUN”, пока на цифровом дисплее не отобразится “PO”. Теперь вы вошли в меню настройки. Вы можете нажать “INC+” и “DEC-” чтобы увеличить или уменьшить порядковый номер или числовое значение. После того как данные правильно отрегулированы, нажмите “FUN” для сохранения данных, при успехе прозвучит один сигнал. После сохранения данных, на цифровом дисплее будет отображаться номер меню, который только что установили.

Если вам необходимо перейти к следующей настройке меню, нажмите “INC+” или “DEC-” для того чтобы выбрать, и подтвердите выбор с помощью “FUN”, чтобы ввести номер меню. Например после того, как вы сохранили значение “PO” и нажали “FUN” чтобы сохранить его, теперь цифровой дисплей будет по прежнему отображать число “PO”, если вы хотите перейтик настройке “P1”, нажмите один раз “INC+”, затем цифровой дисплей покажет “P1”, затем нажмите “FUN”, чтобы зайти в настройку “P1”.

Если вам не нужно вводить следующую настройку меню, вы можете нажать кнопку “LEARN”, чтобы выйти из настройки меню.

2.3.2 Установка времени плавного пуска.

Когда цифровой дисплей показывает “PO”, контроллер находится в режиме плавного пуска.

Время плавного пуска, регулируемое от 0 до 6 с., 0 с. означает отключение плавного пуска, максимальное время плавного пуска 6 с. Каждый раз, когда вы нажимаете и отпускаете кнопку “INC+”, цифра увеличивается на 1; каждый раз, когда вы нажимаете и отпускаете кнопку “DEC-”, цифра уменьшается на 1. Нажмите кнопку “FUN”, для сохранения выбранного времени плавного пуска, на этом настройка времени плавного пуска закончена. (Заводская настройка 2 секунды).

2.3.3 Установка силы торможения.

а) Когда цифровой дисплей показывает “P1”, контроллер находится на установке силы остановки двигателя №1 на низкой скорости. Диапазон регулировки усилия останова 0-20, Каждый раз, когда вы нажимаете и отпускаете кнопку “INC+”, цифра увеличивается на 1; каждый раз, когда вы нажимаете и отпускаете кнопку “DEC-”, цифра уменьшается на 1. Нажмите кнопку “FUN”, чтобы сохранить значение выбранного уровня силы остановки, а так же закончить регулировку силы остановки двигателя №1 с низкой скоростью хода. (Заводская настройка 6 уровень).

б) Когда цифровой дисплей показывает “P2”, контроллер находится на установке силы остановки двигателя №1 на высокой скорости. Диапазон регулировки усилия останова 0-20, Каждый раз, когда вы нажимаете и отпускаете кнопку “INC+”, цифра увеличивается на 1; каждый раз, когда вы нажимаете и отпускаете кнопку “DEC-”, цифра уменьшается на 1. Нажмите кнопку “FUN”, чтобы сохранить значение выбранного уровня силы остановки, а так же закончить регулировку силы остановки двигателя №1 с высокой скоростью хода. (Заводская настройка 10 уровень).

в) Когда цифровой дисплей показывает “P3”, контроллер находится на установке силы остановки двигателя №2 на низкой скорости. Диапазон регулировки усилия останова 0-20, Каждый раз, когда вы нажимаете и отпускаете кнопку “INC+”, цифра увеличивается на 1; каждый раз, когда вы нажимаете и отпускаете кнопку “DEC-”, цифра уменьшается на 1. Нажмите кнопку “FUN”, чтобы сохранить значение выбранного уровня силы остановки, а так же закончить регулировку силы остановки двигателя №2 с низкой скоростью хода. (Заводская настройка 6 уровень).

г) Когда цифровой дисплей показывает “P4”, контроллер находится на установке силы остановки двигателя №2 на высокой скорости. Диапазон регулировки усилия останова 0-20, Каждый раз, когда вы нажимаете и отпускаете кнопку “INC+”, цифра увеличивается на 1; каждый раз, когда вы нажимаете и отпускаете кнопку “DEC-”, цифра уменьшается на 1. Нажмите кнопку “FUN”, чтобы сохранить значение выбранного уровня силы остановки, а так же закончить регулировку силы остановки двигателя №2 с высокой скоростью хода. (Заводская настройка 10 уровень).

2.3.4 Установка времени работы на высокой скорости.

Когда цифровой дисплей показывает “P5”, контроллер находится на установке времени работы на высокой скорости. Диапазон регулировки 0-33с, 0 означает отсутствие работы на высокой скорости, привод будет работать на низкой скорости. Максимальное время скоростной работы 33 секунды. Каждый раз, когда вы нажимаете и отпускаете кнопку “INC+”, цифра увеличивается на 1; каждый раз, когда вы нажимаете и отпускаете кнопку “DEC-” цифра уменьшается на 1. Нажмите кнопку “FUN”, чтобы сохранить значение выбранного времени скоростной работы, а так же закончить регулировку времени быстрой работы привода. (Заводская настройка 5 секунд).

2.3.5 Установка времени автоматического закрытия после активации входа “Swipe Card”

Когда цифровой дисплей показывает “P6”, контроллер находится в режиме настройки времени автоматического закрывания.

❗👉➨ Примечание: “время автоматического закрытия” означает только функцию автоматического закрытия, которая реализуется через внешнее устройство на входе №4 “Swipe Card” платы управлени (Рисунок 11)

Диапазон регулировки 0-99 с.. 0 означает, что контроллер не будет автоматически закрывать ворота после активации входа “Swipe Card”. Максимальное время автоматического закрытия после активации входа “Swipe Card” 99с. При каждом нажатии и отпускании кнопки [INC+] цифра увеличивается на 1; при каждом нажатии и отпускании кнопки [DEC-] цифра уменьшается на 1. Нажмите кнопку [FUN], чтобы сохранить значение выбранного интервала автоматического закрывания. (Заводская настройка 10 секунд).

2.3.6 Установка интервала задержки запуска приводов.

а) Когда цифровой дисплей показывает “P7”, контроллер находится в режиме настройки интервала задержки открытия. Диапазон регулировки 0-10 с. “0” означает, что двойные ворота открываются одновременно. “1” означает, что двигатель №1 начинает открываться за 1 секунду до запуска двигателя №2. Максимальный интервал задержки открытия 10 секунд. При каждом нажатии и отпускании кнопки [INC+] цифра увеличивается на 1; при каждом нажатии и отпускании кнопки [DEC-] цифра уменьшается на 1. Нажмите кнопку [FUN], чтобы сохранить значение выбранного интервала задержки открытия. (Заводская настройка 0 сек.).

б) Когда цифровой дисплей показывает “P8”, контроллер находится в режиме настройки интервала задержки закрытия. Диапазон регулировки 0-10 с. “0” означает, что двойные ворота закрываются одновременно. “1” означает, что двигатель №2 начинает закрываться за 1 секунду до запуска двигателя №1. Максимальный интервал задержки открытия 10 секунд. При каждом нажатии и отпускании кнопки [INC+] цифра увеличивается на 1; при каждом нажатии и отпускании кнопки [DEC-] цифра уменьшается на 1. Нажмите кнопку [FUN], чтобы сохранить значение выбранного интервала задержки закрытия. (Заводская настройка 0 сек.).

2.3.7 Установка времени автоматического закрытия.

Когда цифровой дисплей показывает “P9”, контроллер находится в режиме настройки времени автоматического закрывания. Диапазон регулировки 0-99 с. 0 означает, что контроллер не будет автоматически закрывать ворота. Максимальный интервал автоматического закрытия составляет 99 с. При каждом нажатии и отпускании кнопки [INC+] цифра увеличивается на 1; при каждом нажатии и отпускании кнопки [DEC-] цифра уменьшается на 1. Нажмите кнопку [FUN], чтобы сохранить значение выбранного интервала автоматического закрывания. (Заводская настройка 10 секунд).

2.3.8 Настройка управления выходом сигнальной лампы/сирены

Когда цифровой дисплей показывает “PA”, контроллер находится в режиме настройки времени работы сигнальной лампы/сирены. Диапазон значений 0-3. “0” означает, что звуковой сигнал функционирует в моностабильном режиме , а лампа включается в начале манёвра и отключится в течении 30 секунд после полного закрытия ворот. “1” - означает, что звуковой сигнал работает в моностабильном режиме, а лампа включается только при совершении манёвров открытия и закрытия ворот, в промежутке между манёврами лампа выключена.” 2” - означает, что сирена работает в бистабильном режиме, а лампа включается в начале манёвра и отключится в течении 30 секунд после полного закрытия ворот. “3” - означает, что звуковой сигнал функционирует в бистабильном режиме, а лампа включается только при совершении манёвров открытия и закрытия ворот, в промежутке между манёврами лампа выключена. При каждом нажатии и отпускании кнопки [INC+] цифра увеличивается на 1; при каждом нажатии и отпускании кнопки [DEC-] цифра уменьшается на 1. Нажмите кнопку [FUN], чтобы сохранить значение функции выходов “Лампа/Сирена”. (Заводское значение 0).

2.3.9 Установка времени блокировки.

Когда цифровой дисплей показывает “Pb”, контроллер находится в режиме настройки времени блокировки. Диапазон значений 0-2. “0” - означает что время управления блокировкой составляет 1 секунду, “1” - означает, что время управления блокировкой составляет 1,5 секунд, “2” - означает, что время управления блокировкой составляет 2 секунд. При каждом нажатии и отпускании кнопки [INC+] цифра увеличивается на 1; при каждом нажатии и отпускании кнопки [DEC-] цифра уменьшается на 1. Нажмите кнопку [FUN], чтобы сохранить значение режима времени блокировки. (Заводское значение 0).

2.3.10 Выбор дистанционного открытия одинарных или двойных ворот.

Когда цифровой дисплей показывает “PK”, контроллер находится в режиме выбора дистанционного управления одной/двумя створками. Диапазон значений 0-3. “0” - означает что ворота немогут быть открыты пультом дистанционно; “1” - означает, что можно открыть лишь одну створку; “2” - означает, что можно просто открыть две створки; “3” - означает, что можно открыть как одну, так и две створки. При каждом нажатии и отпускании кнопки [INC+] цифра увеличивается на 1; при каждом нажатии и отпускании кнопки [DEC-] цифра уменьшается на 1. Нажмите кнопку [FUN], чтобы сохранить значение режима одна/две створки (Заводское значение 3).

2.3.11 Выбор режима работы фотоэлемента

Когда цифровой дисплей показывает “Pd”, вы можете выбрать режим работы фотоэлемента “NO” или “NC”. Диапазон значений 00-01. Значение 00 - означает работу в режиме “NO”, значение 01 - означает работу в режиме “NC”. При каждом нажатии и отпускании кнопки [INC+] цифра увеличивается на 1; при каждом нажатии и отпускании кнопки [DEC-] цифра уменьшается на 1. Нажмите кнопку [FUN], чтобы сохранить значение режима одна/две створки (Заводское значение 00).

2.3.12 Выбор режима работы с одним или двумя приводами.

Когда цифровой дисплей показывает “PE”, контроллер находится в режиме выбора одна/две створки. Диапазон значений 0-1. Только для одного привода вы должны выбрать значение “1”, для ворот с двумя приводами необходимо выбрать режим “0”. (Заводская установка 0).

2.3.13 Для сброса на заводские настройки.

Когда цифровой дисплей показывает “Pо”, контроллер находится в состоянии сброса настроек. Нажмите кнопку [FUN], чтобы произвести успешный сброс настроек.
