Блок управления для шлагбаумов серии GARD ZL37 Руководство по эксплуатации и программированию
Руководство / инструкция

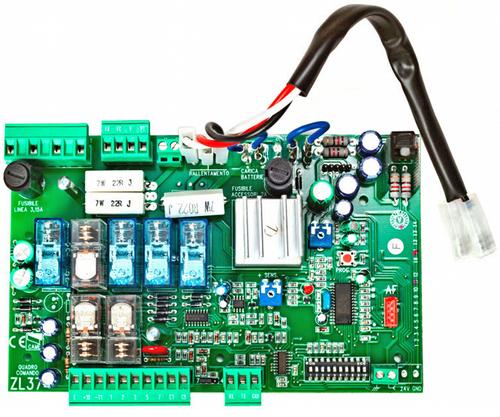

Плата блока управления ZL37 (арт. 3199ZL37) Инструкция по настройке
Предупреждения
❗👉➨ Внимание! Суммарная мощность дополнительных устройств не должна превышать 20 Вт.
❗👉➨ Внимание! После трехкратного обнаружения препятствия и смены направления движения стрела остается в поднятом положении, а автоматическое закрывание становится невозможным: чтобы закрыть шлагбаум, используйте соответствующую кнопку управления.
❗👉➨ Внимание! Перед тем как приступить к подключениям, настройке или регулировке, отключите сетевое электропитание и аккумуляторы (если они используются).
.
Краткое описание модуля управления CAME ZL37
Плата блока управления CAME ZL37 поддерживает следующие функции и режимы работы:
➠ Автоматическое закрытие после команды "Открыть"; ➠ Немедленное закрытие; ➠ Предварительное включение сигнальной лампы; ➠ Обнаружение препятствий с помощью фотоэлементов в любой точке траектории стрелы; ➠ Возможность открывания в процессе закрытия; ➠ Режим "ведомый"; ➠ Усиленное торможение стрелы.
Доступные команды:
➠ Открыть/закрыть; ➠ Открыть/закрыть в режиме "Присутствие оператора"; ➠ Открыть; ➠ Стоп.
Регулируемые параметры:
➠ Время автоматического закрытия;
➠ Чувствительность системы защиты по току.
Общее описание блока управления ZL37
Блок управления подключается к электрической сети 220 В, 50 Гц через контакты L1-L2 и защищен по входу предохранителем 3.15 А. Системы управления и безопасности питаются низким напряжением 24 В и защищены предохранителем 2 А. Общая потребляемая мощность подключаемых принадлежностей не должна превышать 40 Вт.
Безопасность
- Фотоэлементы безопасности могут быть подключены для выполнения следующих функций:
a) "Открывание в режиме закрывания";
b) "Полный стоп". Стрела останавливается, функция автоматического закрывания деактивируется. Используйте кнопки управления или брелок-передатчик для возобновления движения стрелы шлагбаума;
c) "Немедленное закрывание". Стрела шлагбаума автоматически опускается при выезде транспортного средства из зоны действия фотоэлементов.
- Токовая система защиты.
- Фиксированное время работы (открывания или закрывания) - 20 с.
Принадлежности
- Система резервного электропитания LB35 с 3 аккумуляторами, позволяющая шлагбауму работать при пропадании основного напряжения. При возобновлении электропитания выполняется автоматическая подзарядка аккумуляторов.
- Сигнальная лампа;
- Плата радиоприемника.
..
Функции управления
- Автоматическое закрывание. Время автоматического закрывания регулируется. Таймер включается в конце цикла открывания шлагбаума. Работа таймера прерывается при срабатывании систем безопасности, и прекращается при получении команды "Полный стоп" или при пропадании основного электропитания.
- Обнаружение препятствий. Когда двигатель остановлен (шлагбаум закрыт/открыт или частично открыт после команды аварийной остановки), брелок-передатчик и кнопки управления деактивируются, если обнаружено препятствие одной из систем безопасности (например, фотоэлементами).
- Функция "Присутствие оператора" (работа только при удержании кнопки управления, радиоуправление не работает);
- Сигнальная лампа активируется при движении стрелы или при движении и закрытом шлагбауме;
- Возможность синхронизации двух шлагбаумов для их совместной работы.
- Функция, увеличения тормозящего действия на стрелу шлагбаума в конце циклов открывания и закрывания (для компенсации ударов стрелы в механические упоры).
- Выбор функции управления: "Открыть-закрыть" или "Только открыть".
Регулировки
- Регулировка Т.С.А. - Время автоматического закрывания (0 - 120 с)
- Регулировка SENS - Чувствительность токовой системы обнаружения препятствий
❗👉➨ ВНИМАНИЕ! Отключите блок управления от электрической сети и снимите клеммы с аккумуляторов при выполнении подключений и регулировок в блоке управления.
Работа токовой системы обнаружения препятствий
При обнаружении препятствия токовой системой безопасности происходит следующее:
a) Если препятствие обнаружено в режиме открывания, стрела останавливается;
b) Если препятствие обнаружено в режиме закрывания, шлагбаум открывается. Если включена функция автоматического закрывания шлагбаум пытается выполнить ее три раза и, если после этого препятствие не устранено, стрела останавливается в полностью открытом состоянии, таймер автоматического закрывания выключается. Используйте кнопки управления или брелок-передатчик для закрывания шлагбаума.
Блок управления CAME ZL37

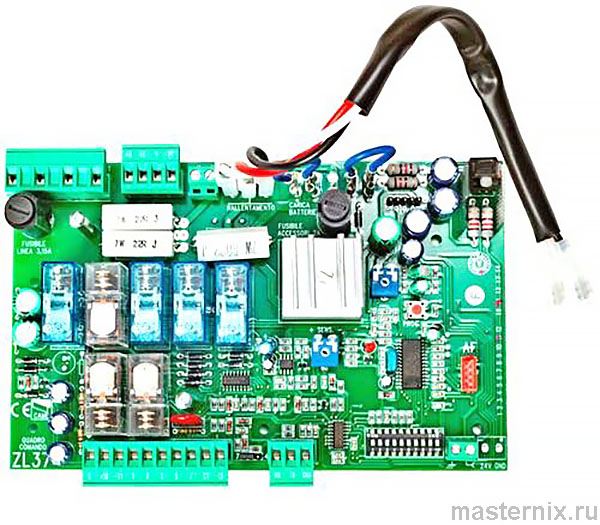

Основные компоненты
1 - Колодки подключения
2 - Сетевой предохранитель 3.15A
3 - Предохранитель аксессуаров 2А
4 - Микропереключатель выбора функций
5 - Разъем для подключения платы радиоприемника

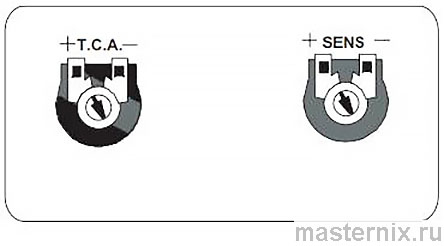

6 - Регулировка Т.С.А
7 - Регулировка SENS
8 - Кнопка запоминания кода
9 - Светодиодный индикатор
10 - Подключение трансформатора
11 - Подключение платы LB35
12 - Перемычка выбора функции кнопки управления 2-7
Регулировки в блоке управления ZL 37

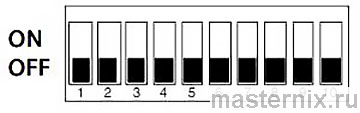

Микропереключатель

1 ON - Функция "Автоматическое закрывание" включена
2 ON - Функция "Только открыть" кнопки управления и брелка- передатчика
2 OFF - Функция "Открыть-закрыть" кнопки управления и брелка- передатчика
3 ON - Сигнальные лампы горят в закрытом состоянии шлагбаума и при движении стрелы
3 OFF - Сигнальные лампы горят при движении стрелы шлагбаума
4 ON - Функция "Присутствие оператора" включена
5 ON - Предварительное включение сигнальной лампы за 5 с до открывания/закрывания шлагбаума
6 ON - Функция "Обнаружения препятствий" включена
7 ON - Шлагбаум "Ведомый" (для синхронной работы двух шлагбаумов)
8 OFF - Функция "Немедленное закрывание" включена (контакты 2-C5)
9 OFF - Функция "Стоп" включена (контакты 1-2)
10 ON - Функция, увеличивающая тормозящее воздействие на стрелу в конце циклов открывания/закрывания
Регулировки

Регулировка Т.С.А. - Время автоматического закрывания шлагбаума (0 - 120 с)
Регулировка SENS - Чувствительность токовой системы обнаружения препятствий
.
Электрические подключения к блоку управления ZL37

Напряжение электропитания 220 В, 50 Гц
Выход для подключения двигателя шлагбаума =24 В
Выход =24 В:
Активный при движении стрелы шлагбаума DIP 3 OFF
Активный при движении стрелы шлагбаума и в закрытом состоянии DIP 3 ON
Выход для подключения лампы-индикатора "Шлагбаум открыт" 24 В, 3 Вт
Выход ~24 В, 40 Вт для электропитания принадлежностей (например, фотоэлементов безопасности)
Вход для подключения кнопки "Стоп" или фотоэлементов безопасности для выполнения функции "Стоп". Нормально замкнутые контакты.
❗👉➨ ВНИМАНИЕ! Если нет подключений к этим контактам, установите DIP 9 ON
Вход для подключения кнопки "Открыть". Нормально открытые контакты.
Кнопка управления выполняет функцию, установленную микропереключателем DIP 2: Перемычка 7→4
Кнопка управления выполняет функцию "Только закрыть" Перемычка 7←4
Вход для подключения фотоэлементов безопасности для выполнения функции "Открывание в режиме закрывания". Нормально замкнутые контакты.
❗👉➨ ВНИМАНИЕ! Если нет подключений к этим контактам, установите перемычку
Вход для подключения фотоэлементов для выполнения функции "Немедленно закрыть". Нормально замкнутые контакты.
❗👉➨ ВНИМАНИЕ! Если нет подключений к этим контактам, установите DIP8 ON
Вход для подключения микровыключателя "Замедление в конце цикла открывания"
Вход для подключения микровыключателя "Замедление в конце цикла закрывания"
Вход для подключения антенны
..
Регулировка скорости открывания/закрывания и замедления

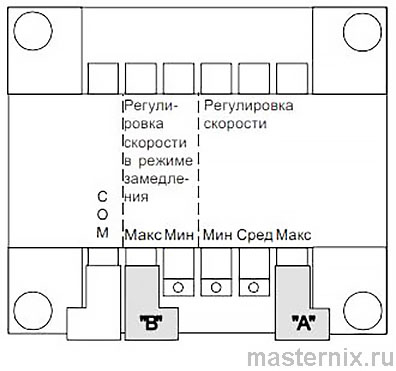

Скорость движения стрелы шлагбаума и скорость замедления устанавливается переключением клемм "А" (Скорость) и "В" (Замедление) на трансформаторе.

Синхронная работа двух шлагбаумов
Блок управления ZL 37 позволяет синхронизировать работу двух шлагбаумов путем управления только одним из них.
На одном из блоков управления необходимо установить микропереключатель DIP 7 в положение ON (этот шлагбаум будет "Ведомым").

1. Блок управления шлагбаума №1 ("Ведущий")
2. Блок управления шлагбаума №2 ("Ведомый")
Все устройства управления и безопасности подключаются только к блоку управления шлагбаума №1 ("Ведущий").
Необходимо соединить клеммы INTERBLOCCO блоков управления шлагбаумов, как показано на рисунке.
Установка и программирование радиоканального оборудования
1. Установка платы радиоприемника команд управления
На плате управления CAME ZL37 установлен SM-разъем (красного цвета), в разъем устанавливается плата радиоприемника Came. В зависимости от установленной платы радиоприемника, подбираются совместимые с платой управления пульты дистанционного управления.
Вид модуляции Частота передачи | Применяемая плата радиоприемника | Тип брелка передатчика |
FM 26.995 | AF130 | TFM |
FM 30.9 | AF150 | TFM |
AM 26.995 | AF26 | TOP |
AM 30.9 | AF30 | AM 433.92 |
AM 433.92 | AF43S / AF43SM | TAM / TOP |
AM 433.92 | AF43SR | ATOMO |
❗👉➨ ВНИМАНИЕ ! Плата радиоприемника команд управления должна устанавливаться только при отключенном электропитании и снятых аккумуляторах!

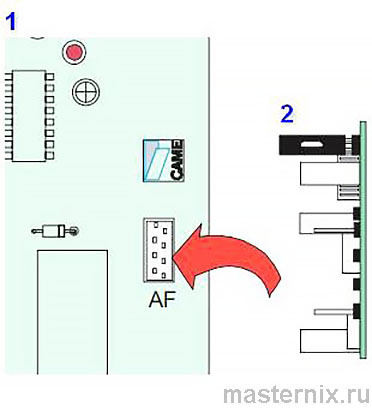

1. Плата блока управления
2. Плата радио приемника команд управления

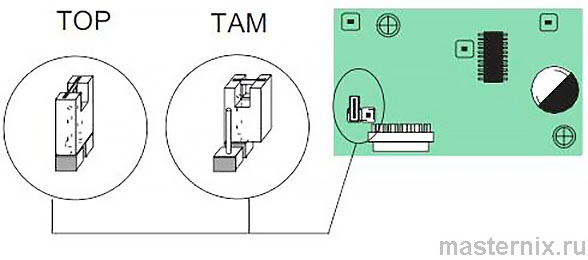

Для брелков-передатчиков серии ТОР должна быть установлена перемычка на плате радиоприемник AF43S

2. Программирование брелка-передатчика

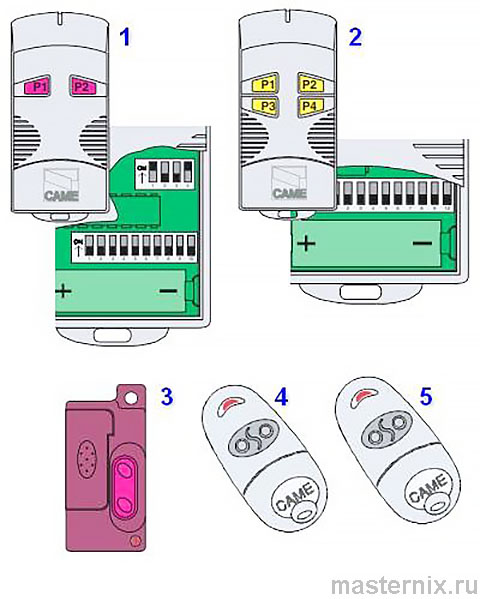

1. TOP 432 M
2. TOP 434 M
3. TOP 432 S
4. TOP 432 SA
5. ATOMO
Установить код брелка-передатчика в соответствии с технической документацией, поставляемой с брелком.
В брелках-передатчиках (TOP 432M, TOP434M, TOP432S и т.п.) установить канал передачи кодового сигнала.
3. Программирование блока управления

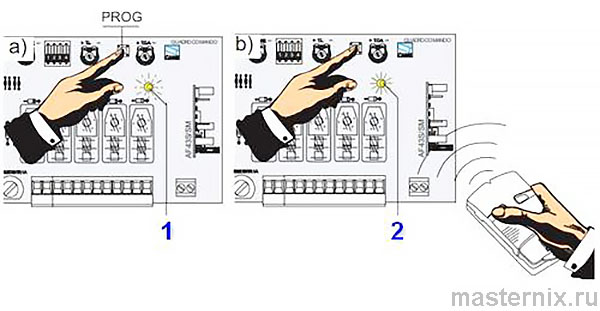

Нажать и удерживать кнопку PROG на блоке управления светодиодный индикатор начинает мигать (а). Нажать необходимую кнопку на брелке-передатчике; светодиодный индикатор загорается ровным светом, что свидетельствует об успешном программировании блока управления (b).
❗👉➨ ПРИМЕЧАНИЕ - При необходимости изменить код брелка-передатчика, просто необходимо повторить процедуру программирования, описанную выше.

1. Светодиодный индикатор мигает
2. Светодиодный индикатор горит ровным светом
