Мультиметр DT-838: обзор и тестирование
Мультиметр представляет собой многофункциональный измерительный прибор, предназначенный для определения напряжения, тока, сопротивления и диагностики целостности электрических цепей. Некоторые модели также могут включать функции измерения температуры, ёмкости конденсаторов, индуктивности и частоты. Существуют мультиметры с интегрированными осциллографами. В данном обзоре будет рассмотрен бюджетный вариант мультиметра с базовым набором функций, который подходит для бытового использования. Объектом исследования является модель DT-838 от компании TEK.
Внешний вид и комплектация

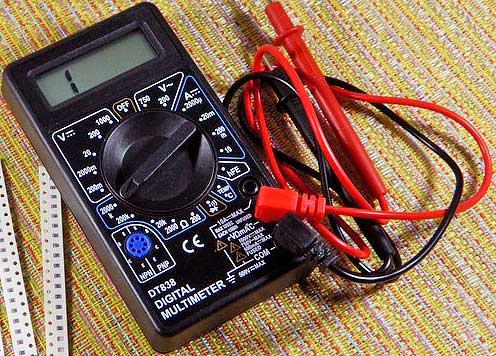

Серия мультиметров DT-838 широко известна среди радиолюбителей. Различные производители выпускают устройства под разными торговыми марками, однако их дизайн и основные технические характеристики остаются схожими. Корпус мультиметра обычно выполнен в чёрном или жёлтом цвете. Функциональные возможности могут варьироваться: некоторые модели оснащены функцией измерения температуры, другие — ёмкостей. Однако все устройства этой серии отличаются доступной ценой и минимальным набором функций, что делает их подходящими для начинающих радиолюбителей, электриков и автомобильных специалистов.
Питание мультиметра осуществляется от батареи типа 6F22 («Крона»). Для замены батареи необходимо разобрать корпус, открутив два винта, расположенных на задней панели устройства. В комплект поставки входят измерительные щупы невысокого качества и термопара для измерения температуры. Устройство поставляется с установленной батареей и готово к использованию сразу после распаковки.
Тестирование
Для сравнительного анализа был выбран мультиметр Мегеон 12725, обладающий функцией измерения среднеквадратичного значения (RMS) и заявленной погрешностью не более 0,5%. Основное внимание уделялось точности измерения переменного и постоянного напряжения, сопротивления и температуры.
Измерение переменного напряжения
Для проверки точности измерения переменного напряжения использовался лабораторный автотрансформатор (ЛАТР), позволяющий регулировать напряжение в диапазоне от 30 до 250 В. Результаты измерений представлены на графике ниже:
На основном диапазоне измерений отклонение не превысило 1%. При напряжении менее 50 В наблюдается наибольшее отклонение в 2,4%, что может быть связано с отсутствием поддиапазонов для малых напряжений. В целом, DT-838 предназначен для измерения сетевого напряжения и не рекомендуется для использования в низковольтных цепях.
Измерение постоянного напряжения
Измерение постоянного напряжения проводилось с помощью лабораторного блока питания, который позволял регулировать напряжение в диапазоне от 0 до 30 В. Результаты тестирования представлены на двух графиках: для диапазона от 0 до 1 В с шагом 100 мВ и для диапазона от 1 до 30 В с шагом 1 В.
В диапазоне от 0,1 до 1 В наибольшее отклонение составило 1,7%, а на большинстве диапазона не превысило 0,5%. График показаний мультиметра Мегеон не представлен из-за наложения на график DT-838.
В диапазоне от 1 до 30 В отклонение не превысило 0,5%, и показания двух мультиметров совпали.
Измерение переменного напряжения на различных частотах
Для оценки точности измерения переменного напряжения на разных частотах использовался звуковой генератор, подключённый к звуковой карте компьютера. Программа SpectraPlus позволила генерировать синусоидальные сигналы в диапазоне от 20 до 1000 Гц с шагом 50 Гц.
Результаты тестирования показали, что мультиметр способен измерять синусоидальные сигналы с частотой до 1 кГц. Наибольшее отклонение составило 3,3%, а в основном диапазоне не превысило 2,2%. Однако следует учитывать, что производитель мог ограничить диапазон измерений для предотвращения повреждения входа. На частотах выше 400 Гц входное сопротивление мультиметра может быть ниже заявленных 10 МОм, что может привести к увеличению погрешности при измерении высокоимпедансных источников.
Измерение сопротивления
Для проверки точности измерения сопротивления использовались SMD-резисторы различных номиналов. Результаты тестирования представлены в таблице ниже:
Наибольшее отклонение составило 2,9% при измерении сопротивлений менее 10 Ом. В диапазоне от 5 кОм отклонение не превысило 0,3%, а в диапазоне менее 2 кОм — 1%. Таким образом, мультиметр успешно справляется с измерением как больших, так и малых сопротивлений, при этом отклонение не превышает 2,9%.
Измерение постоянного тока
Для проверки точности измерения постоянного тока использовалась электронная нагрузка, позволяющая регулировать ток в диапазоне от 50 мА до 4 А. Сопротивление комплектных проводов было измерено с помощью миллиомметра. Результаты тестирования представлены на трёх графиках: для диапазона от 50 до 190 мА, от 0,25 до 0,5 А и от 0,5 до 4 А.
В диапазоне от 50 до 190 мА отклонение не превысило 0,5%. К сожалению, не удалось провести тестирование на меньших токах. В диапазоне от 0,25 до 0,5 А отклонение составило 4,2%, что может быть связано с отсутствием дополнительных поддиапазонов. Однако для большинства бытовых измерений такая точность является достаточной.
В диапазоне от 0,5 до 4 А максимальное отклонение составило 1%, а с увеличением тока отклонение уменьшалось. Заявленный максимальный ток составляет 10 А, что позволяет использовать мультиметр для измерения токов в пределах этого диапазона.
Измерение температуры
Для проверки функции измерения температуры использовалась электротурка FIRST FA-5450-1. Термопары обоих мультиметров были погружены в воду, и температура фиксировалась каждые 15 секунд. Результаты тестирования представлены на графике ниже:
Наибольшее отклонение наблюдается при температуре ниже 50 °C. С увеличением температуры показания мультиметра DT-838 становятся ближе к показаниям мультиметра Мегеон, что объясняется увеличением полезного сигнала от термопары. В целом, мультиметр успешно справляется с измерением температуры, при этом наибольшее отклонение не превышает 8%.
Внутреннее устройство
Мультиметр DT-838 имеет бескорпусное исполнение интегральной схемы (ИС). Питание осуществляется от 9-вольтовой батареи типа 6F22. В устройстве также установлен сменный стеклянный предохранитель. Внутренняя схема построена на специализированной микросхеме-мультиметре, что обеспечивает базовую функциональность прибора.
В процессе эксплуатации было выявлено, что комплектные щупы имеют относительно высокое сопротивление и хлипкую конструкцию.
Заключение
Мультиметр DT-838 является универсальным и доступным инструментом, подходящим для широкого круга задач, включая бытовые измерения, а также работу начинающих радиолюбителей и автоэлектриков. Возможность измерения переменного напряжения делает его пригодным для использования в аудиоприложениях, а функция измерения температуры расширяет его функциональные возможности. Простота конструкции и низкая стоимость являются дополнительными преимуществами данного устройства.
Однако стоит отметить, что комплектные щупы имеют низкое качество и хлипкую конструкцию, что может повлиять на точность измерений. Для работы с большими токами рекомендуется использовать более качественные щупы.
