Строительство и металлообработка не обходятся без фасонного проката. Среди него швеллер занимает особое место: П-образный профиль выдерживает изгибающие нагрузки там, где двутавр избыточен, а уголок — слаб. швеллеры из углеродистой и низколегированной стали служат основой для балок, ферм, каркасов зданий и спецтехники.
Рынок предлагает горячекатаные и гнутые модификации, с параллельными и наклонными полками, разных номеров — от 5П до 40У. Ошибка в подборе ведёт к перерасходу металла, снижению несущей способности, простою объекта. В статье разберём классификацию, таблицы размеров по ГОСТ, сферы применения и формулы расчёта веса.
Практика: 60% заказов в Москве приходится на швеллеры 8-20 номеров для каркасного строительства и ремонта. Остальные 40% — крупные проекты с индивидуальными размерами (данные за 2023-2024 гг.).
Что такое швеллер и где применяется

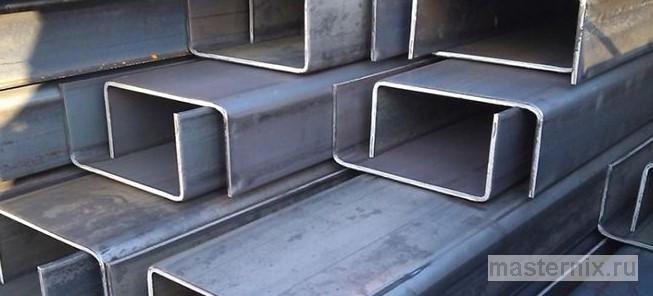

Швеллер — фасонный металлопрокат с П-образным сечением. Две полки соединены стенкой под прямым углом. Такая геометрия обеспечивает высокую жёсткость на изгиб при относительно малом весе.
Материал исполнения: углеродистая сталь обыкновенного качества (Ст3сп/пс), конструкционная качественная сталь (20, 35, 45), низколегированная (09Г2С, 17Г1С). Выбор марки зависит от нагрузки, температуры эксплуатации, агрессивности среды.
Ключевые преимущества:
- Высокая несущая способность при малом весе — экономия на фундаменте и монтаже
- Универсальность: работает на изгиб, сжатие, кручение в составе конструкций
- Простота монтажа: отверстия под крепление сверлятся на месте, сварка — стандартными электродами
- Доступность: производится в РФ и СНГ, поставки в любом объёме
Где не применяют? В условиях знакопеременных ударных нагрузок выше расчётных — здесь предпочтительнее двутавр или спецпрофили. Также швеллер не используют как самостоятельный элемент без расчёта на устойчивость.
Классификация по способу изготовления
Два основных технологических процесса определяют свойства и область применения швеллера.
Горячекатаный швеллер. Производится методом горячей прокатки заготовок при температуре 900-1200°С. Преимущества: высокая точность геометрии, возможность выпуска больших номеров (до 40У), работа с низколегированными сталями. Допуски по ГОСТ 8240-97: обычная точность (В) и повышенная (А).

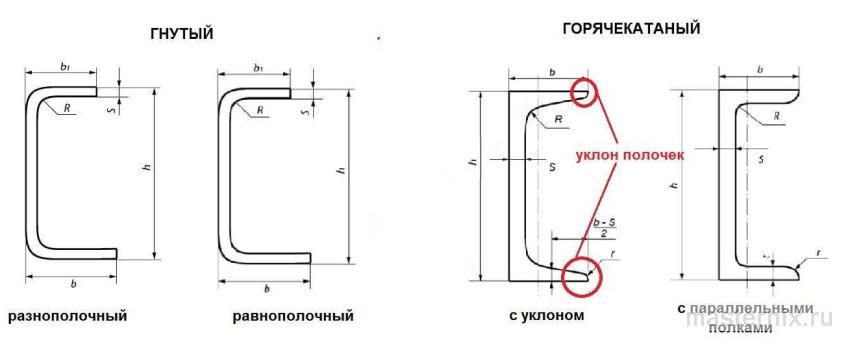

Гнутый швеллер. Изготавливается на профилегибочных станах из рулонной стали при комнатной температуре. Визуальное отличие — сглаженные углы полок (радиус закругления 2-6 мм). Бывает равнополочным (стандарт) и неравнополочным (спецзаказ). Преимущества: тонкие стенки (2-4 мм), экономия металла, возможность нестандартных размеров.
| Параметр | Горячекатаный | Гнутый |
| Толщина стенки, мм | 4,5-13,5 | 2,0-6,0 |
| Номера (высота, см) | 5-40 | 2,5-30 |
| Материал | Ст3, 09Г2С, 20, 35 | Ст3сп/пс, 08пс |
| Точность по ГОСТ | А (повышенная), В (обычная) | По ТУ производителя |
| Применение | Несущие конструкции, мосты | Каркасы, стеллажи, облицовка |
Важный нюанс: гнутый швеллер дешевле на 10-15%, но уступает в жёсткости из-за тонких стенок. Для ответственных узлов (балки перекрытий, крановые пути) — только горячекатаный.
Конструкционные особенности: П и У
Маркировка швеллера включает номер (высота в см) и букву, обозначающую форму полок: П — параллельные грани, У — уклон внутренних граней 4-10%.
Швеллер с уклоном (У). Полки сходятся к стенке под углом. Такая форма увеличивает момент инерции сечения — профиль лучше сопротивляется изгибу. Применяется в конструкциях с высокими статическими нагрузками: балки крановых путей, опоры ЛЭП, рамы тяжёлой техники.
Швеллер с параллельными полками (П). Универсальный вариант. Проще в монтаже: крепёж и сварка не требуют учёта угла. Оптимален для каркасов зданий, стеллажей, вспомогательных конструкций.
Размерный ряд по ГОСТ 8240-97:
- Высота стенки (h): 50-400 мм
- Ширина полки (b): 32-115 мм
- Толщина стенки (s): 4,5-8,0 мм
- Толщина полки (t): 7,4-13,5 мм

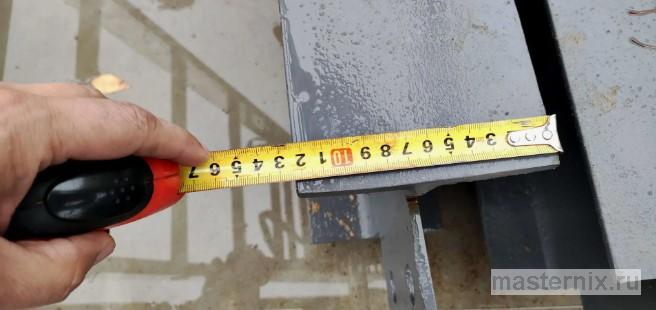

Практический совет: при заказе уточняйте длину хлыста. Стандарт — 4-12 м, но многие производители режут под размер объекта. Это сокращает отходы на 10-20% и упрощает логистику.
Размеры и вес: таблица по ГОСТ
Расчёт массы швеллера критичен для сметы, логистики, подбора грузоподъёмной техники. Формула: масса 1 м × длина в метрах = вес одного хлыста.
Таблица основных номеров (фрагмент по ГОСТ 8240-97):
| Номер | h, мм | b, мм | s, мм | t, мм | Масса 1 м, кг | Метров в 1 т |
| 8У / 8П | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,8 |
| 10У / 10П | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| 12У / 12П | 120 | 52 | 4,8 | 7,8 | 10,40 | 96,2 |
| 14У / 14П | 140 | 58 | 4,9 | 8,1 | 12,30 | 81,3 |
| 16У / 16П | 160 | 64 | 5,0 | 8,4 | 14,20 | 70,4 |
| 18У / 18П | 180 | 70 | 5,1 | 8,7 | 16,30 | 61,3 |
| 20У / 20П | 200 | 76 | 5,2 | 9,0 | 18,40 | 54,3 |
| 24У / 24П | 240 | 90 | 5,6 | 10,0 | 24,00 | 41,7 |
| 30У / 30П | 300 | 100 | 6,5 | 11,0 | 31,80 | 31,4 |
| 40У / 40П | 400 | 115 | 8,0 | 13,5 | 48,30 | 20,7 |
Пример расчёта: нужно 50 м швеллера 14П. Масса 1 м = 12,3 кг. Итого: 50 × 12,3 = 615 кг. Для доставки: 615 кг / 20 т (грузовик) = 3% загрузки — логичнее заказать резку в размер или объединить с другими позициями.
Онлайн-калькуляторы на сайтах поставщиков упрощают расчёт. Введите номер, длину, количество — получите вес, объём, ориентировочную стоимость. Но финальную спецификацию лучше согласовать с инженером: он учтёт запас на обрезки, технологические припуски.
Применение в строительстве и промышленности
Швеллер — универсальный элемент. Его используют там, где нужна жёсткость при ограниченном весе.
Строительство: несущие балки перекрытий, колонны каркасных зданий, фермы кровли, армирование железобетона. Для этих задач подходят номера 14-30, сталь 09Г2С для северных регионов.
Промышленность: рамы станков, конвейерные линии, платформы, стеллажные системы. Здесь востребован гнутый швеллер 6-16 номеров — легче, дешевле, достаточно прочен для статических нагрузок.
Инфраструктура: опоры ЛЭП, ограждения мостов, элементы путепроводов. Требования: коррозионная стойкость, работа при -40°С. Решение: оцинковка или покраска эпоксидными составами.
- Автотранспорт: рамы грузовиков, шасси спецтехники — швеллеры 20-30 из стали 20
- Судостроение: набор корпуса, палубные конструкции — низколегированные стали с повышенной вязкостью
- Мебель и реклама: лёгкие каркасы, стенды — гнутый швеллер 3-8 мм, покраска порошковая
Совет от практика: при монтаже в агрессивных средах (химия, море) закладывайте запас по толщине стенки +1-2 мм на коррозию. Это продлит ресурс конструкции на 5-10 лет без увеличения стоимости на старте.
Как выбрать и рассчитать необходимое количество
Алгоритм подбора швеллера под задачу:
- Определите нагрузку: статическая, динамическая, ударная. Для расчёта используйте СНиП 2.01.07-85* «Нагрузки и воздействия».
- Выберите тип: горячекатаный для несущих узлов, гнутый для вспомогательных.
- Подберите номер по таблицам сортамента: высота стенки должна обеспечивать требуемый момент сопротивления.
- Уточните марку стали: Ст3 для умеренного климата, 09Г2С для севера, 20/35 для динамических нагрузок.
- Рассчитайте метраж: длина пролёта + 10-15% на обрезки и стыки.
- Проверьте наличие: популярные номера (8-20) есть на складе, крупные (27-40) — под заказ 2-4 недели.
Формула приблизительного расчёта несущей способности (упрощённо):
M = W × R / γ, где
- M — допустимый изгибающий момент, кН·м
- W — момент сопротивления сечения, см³ (из сортамента)
- R — расчётное сопротивление стали, МПа (230 для Ст3)
- γ — коэффициент надёжности, 1,1-1,3
Пример: швеллер 16П, W = 103 см³, Ст3. M = 103 × 230 / 1,2 ≈ 19 700 кН·см = 197 кН·м. Этого достаточно для пролёта 4 м при равномерно распределённой нагрузке до 2 т/м.
Важно: для ответственных конструкций расчёт должен выполнять инженер-проектировщик с учётом всех факторов (устойчивость, прогиб, динамические коэффициенты).
Часто задаваемые вопросы
В чём разница между швеллером 10П и 10У?
Номер 10 — высота стенки 100 мм. Буква П — параллельные полки, У — уклон внутренних граней 4-10%. У-образный имеет на 3-5% больший момент инерции, но сложнее в монтаже (крепеж под углом). Для большинства задач достаточно П-образного.
Можно ли сваривать швеллер из разных марок стали?
Технически — да, но не рекомендуется. Разное содержание углерода и легирующих элементов ведёт к неравномерной структуре шва, снижению прочности. Если стыковка неизбежна — используйте электроды для разнородных сталей (например, УОНИИ-13/55) и термообработку шва.
Как защитить швеллер от коррозии?
Три уровня защиты: 1) заводская оцинковка (60-100 мкм) — для умеренных сред; 2) покраска эпоксидными/полиуретановыми составами — для агрессивных; 3) комбинированная (цинк + краска) — для морского климата. Перед нанесением — очистка до степени Sa 2½ по ISO 8501-1.
Какой швеллер выбрать для гаражных ворот?
Для каркаса ворот достаточно гнутого швеллера 6П-8П из Ст3. Толщина стенки 3-4 мм, покраска порошковая. Если ворота подъёмно-поворотные с противовесом — усиление горячекатаным 10П в узлах крепления пружин.
Есть ли скидки при оптовом заказе?
Да, большинство поставщиков предлагают гибкую систему: 3-5% при заказе от 5 т, 7-10% от 20 т, индивидуальные условия от 50 т. Дополнительно: бесплатная резка в размер, отсрочка платежа для постоянных клиентов. Уточняйте при запросе КП.
