Фотоловушка Wild Hunt DL001 Руководство по эксплуатации

Беспроводная фотоловушка Wild Hunt DL001 Инструкция на русском языке

Общие характеристики

Модель: Wild Hunt DL001
Степень пылевлагозащиты: IP66
Угол обзора: 90 градусов
Разрешение: 4000 Мп
Поддержка карт памяти: TF карта (поддерживает емкость до 32 ГБ)
Питание: от батареек; 8 АА
Время непрерывной автономной работы: Время работы в режиме ожидания 4 - 8 месяцев
Интерфейс подключения: USB, слот для tf-карты
Разрешение (видео): 1920 x 1080, 1280 x 720, 848 x 480, 640 x 480
Материал корпуса: пластик
Дальность действия: Расстояние срабатывания PIR в пределах 10 метров
Минимальная рабочая температура: 20 градусов
Максимальная рабочая температура: 70 градусов
Ширина: 5.5 см
Глубина: 10 см
Высота: 13.5 см
Вес с упаковкой (г): 500 г
Вес без упаковки (г): 430 г
Комплектация: Фотоловушка; кабель usb; инструкция; коробка

.

1. Общая информация

1.1 Информация об устройстве

Фотоловушка – это устройство для наблюдения за дикими животными, людьми в целях охраны объекта или контроля территории. Может быть полезна для охотников, лесников и зоологов. Может интегрироваться в охранную систему для визуального контроля за периметром.

Прибор оснащен высокочувствительным пироэлектрическим инфракрасным датчиком PIR. Когда человек (или животное) движется, происходит изменение температуры окружающей среды, что вызывает срабатывание фотоловушки, и она автоматически начинает делать снимки или записывать видео высокой четкости.

У данной камеры широкий спектр применения и множество функций, включая настройку интервала работы, установку пароля и т.п.

Основные характеристики:

➠ Объектив камеры с углом обзора 90 градусов;
➠ Высокое разрешение: фото 0.3Мп, 1.3Мп, 3Мп, 5Мп, 8Мп или 12Мп на выбор;
➠ Время от срабатывания затвора до создания снимка может достигать 0,8 секунды;
➠ Встроенный 2,0-дюймовый цветной TFT-дисплей, на котором могут отображаться изображения и видео;
➠ Поддержка TF-карт емкостью до 32 ГБ;
➠ Степень водонепроницаемости: IP66;
➠ Диапазон рабочих температур: -20°С – 70°С;
➠ Встроенные 38 инфракрасных светодиодов;
➠ Два светодиодных индикатора: белый и красный;
➠ Дата, время, температура и фаза луны могут быть отмечены на изображении;
➠ В режиме "Фото+Видео" камера может снимать фото и видео одновременно при каждом срабатывании;
➠ Через настройку временного интервала камера автоматически делает снимки и видео через указанный интервал времени. Полезно для наблюдения за цветением растений, гнездованием птиц, оставленными без присмотра участками или дворами. Эта функция работает с таймером;
➠ Длительное время работы от батареи (в режиме ожидания с 8 батареями АА может работать до 6 месяцев);
➠ Функция установки серийного номера позволяет нанести код на фото. Это поможет определить на какую именно камеру было сделана та или иная фотография
➠ Есть возможность установить защиту паролем;
➠ У фотоловушки есть функция автоматического переключения между дневным и ночным режимом. Цветные фотографии делаются днем, а черно-белые — ночью;

1.2 Применения

➠ Может использоваться для охоты, отслеживания миграций животных или исследования их повадок;
➠ Фотоловушку можно использовать для наблюдения и исследования дикой природы, съемки фотографий и видео с дикими животными в естественной среде;
➠ Используйте в качестве экшн-камеры при езде на велосипеде, вождении автомобиля, на кемпинге или при совершении прогулок;
➠ Используйте в качестве камеры видеонаблюдения, для дома, офиса и общежитий;
➠ Может быть использована как в помещении, так и на открытом воздухе, где необходимо получить доказательства вторжения на территорию;

..

1.3 Внешний вид устройства

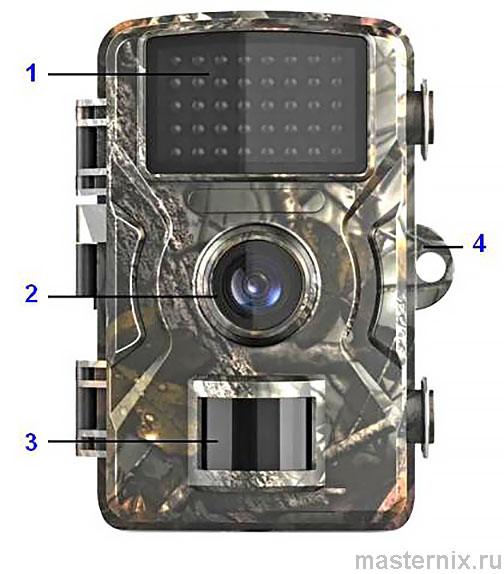

• Рисунок 1 – Фотоловушка, вид спереди;

1. ИК-светодиоды
2. Объектив
3. ИК-датчик
4. Замок

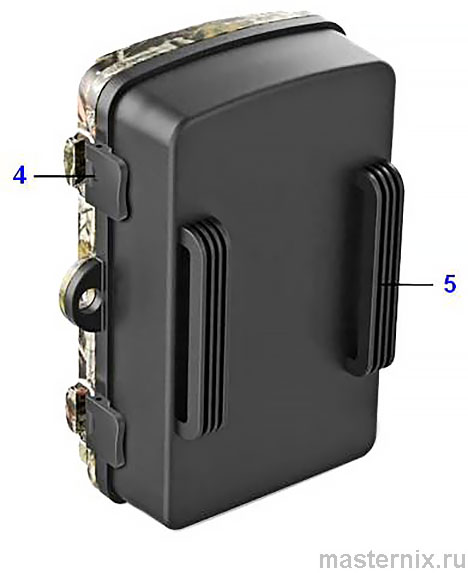

• Рисунок 2 – Фотоловушка, вид сзади;

4. Замок
5. Скоба для ремня

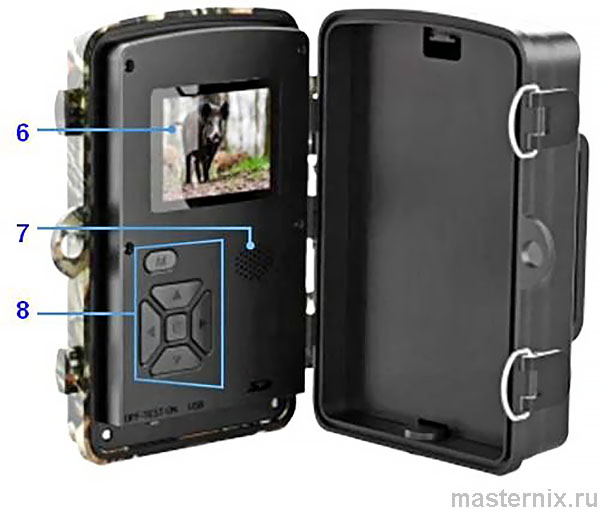

• Рисунок 3 – Фотоловушка, внутреннее устройство;

6. Дисплей
7. Динамик
8. Кнопки

У данной фотоловушки имеются следующие разъемы:

USB-порт,
слот для TF-карты,
разъем для внешнего источника питания.

Переключатель питания с тремя режимами фотоловушки:

Выкл/Тест/Вкл.

Простая и понятная светодиодная индикация:

красный индикатор означает ИК-мониторинг;
белый свет мигает красным – делаются снимки или снимается видео;

2. Быстрый старт

2.1 Батарея

В качестве источника питания рекомендуется использовать батареи типа АА. Вы должны убедиться, что положительный и отрицательный полюсы батареи соответствуют символам на корпусе, т.е. полярность соблюдена.

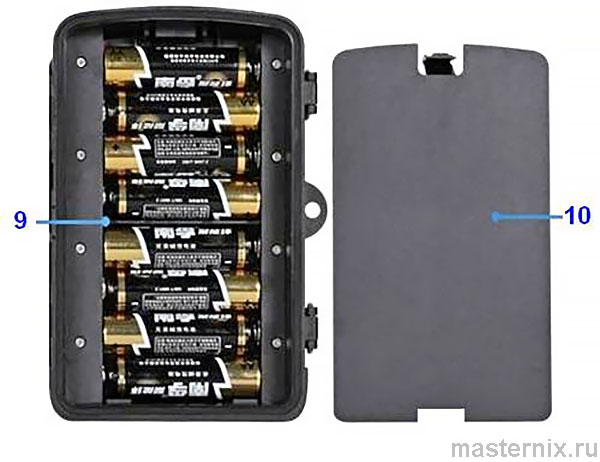

• Рисунок 4 – Фотоловушка, батарейный отсек;

9. Батарейный отсек
10. Крышка отсека

Перед тем как убрать фотоловушку на хранение, извлеките батареи из неё, чтобы избежать возможного повреждения устройства из-за утечки электролита из батарей.

Кроме того, ловушка может также работать с источником внешнего питания постоянного тока (5 В / 2 А), солнечными батареями и т. п. В режиме «ТЕСТ» при низком заряде батареи на дисплее появляется сообщение «Батарея разряжена».

2.2 Установка карты памяти

У этой камеры нет встроенной памяти, поэтому она не может работать без TF-карты. Поддерживаются карты емкостью до 32 Гб, класса 10.

Прежде чем вставлять карту памяти в соответствующий слот, убедитесь, что карта памяти не превышает емкость в 32 Гб, и убедитесь, что карта протестирована и отформатирована.

2.3 Настройки режима «Тест»

Переведите тумбер в положение тест, чтобы войти в режим настройки.

В данном режиме, как и в обычном цифровом фотоаппарате, вы можете делать фотографии или записывать видео, или войти в меню для установки параметров работы камеры. На клавиатуре есть шесть функциональных клавиш.

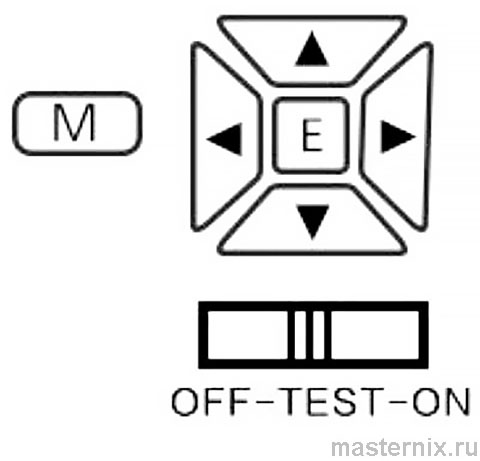

➠ Нажатие на кнопку [M] откроет меню при первом нажатии и закроет меню при нажатии повторном.

➠ Нажатие на кнопку [▲] переведет фотоловушку в режим записи. В меню стрелка вверх, сдвигает курсор вверх, в режиме воспроизведения короткое нажатие на кнопку перемещает на страницу вверх.

➠ Нажатие на кнопку [▼] переведет фотоловушку в режим фото. В меню стрелка вниз, сдвигает курсор вниз, в режиме воспроизведения короткое нажатие на кнопку перемещает на страницу вниз.

➠ Нажатие на кнопку [M] откроет меню, в котором можно изменить настройки фотоловушки. Нажмите клавишу [E], чтобы сохранить произведенные изменения.

➠ Нажмите кнопку [◀] Влево в режиме фото или видеозаписи, чтобы начать снимать. В режиме воспроизведения нажмите кнопку, чтобы перейти в режим фото. В меню кнопка сдвигает курсор влево.

➠ Нажатие на кнопку [▶], чтобы сдвинуть курсор вправо в меню.

➠ В режиме фото и видеозаписи, нажмите кнопку [E], чтобы войти в режим воспроизведения. Нажмите кнопку [E], чтобы воспроизвести видео.

Выкл/Тест/Вкл

Выберите положение Выкл (Off), чтобы выключить фотоловушку;

Выберите положение Тест (Test) и устройство перейдет в тестовый режим для проверки различных функций машины;

Выберите положение Вкл (On), чтобы включить устройство. Оно автоматически перейдет в режим ожидания через 5 секунд и начнет работать, когда PIR обнаружит движение человека или объектов, движущихся перед ней.

2.4 Переход в режим Live

Если переключатель находится в положении «Вкл», фотоловушка перейдет в режим работы в реальном времени и начнет работать без какого-либо дополнительного вмешательства. Когда животное или другие объекты попадают в зону обнаружения PIR-датчика, устройство немедленно начинает делать снимки или записывать видео (зависит от настроек).

Если животное или человек выйдет из зоны обнаружения PIR-датчика, камера отключится и перейдет в режим ожидания.

Как правило, рекомендуется размещать камеру на высоте от 1 до 2 метров над землей.

❗👉➨ Примечание. Во избежание возможных ложных срабатываний из-за температуры и помех, не направляйте камеру на источник тепла (например, солнце, металл) или рядом с ветвями деревьев. В идеале, направьте фотоловушку на север или на юг. Не вешайте под ветвями.

3. Расширенные настройки

На заводе-изготовителе была произведена настройка данной фотоловушки. В режиме настройки вы можете изменить параметры, в соответствии с вашими пожеланиями к работе прибора.

3.1 Настройки параметров

Настройка	Опции	Описание
Режим	Фото Камера Фото + Видео	Камера снимает фото или видео, или фото+видео
Язык	Выбор	3 варианта
Размер фото	12 Мп; 8 Мп; 5 Мп; 3 Мп; 1,3 Мп; 0,3 Мп	Выше разрешение – лучше качество, но быстрее заканчивается место на карте памяти и скорость срабатывания затвора уменьшается
Размер видео	1080Р 1920х1080 720P 1280х720 WVGA 848х480 VGA 640х480	Выше разрешение – лучше качество, но быстрее заканчивается место на карте памяти
Длина видео	От 10 секунд до 3 минут	Формат AVI принимается большинством программ для воспроизведения видео
Интервал	От 5 секунд до 30 минут	Выберите кратчайший интервал ожидания камеры. Датчик PIR сработает, как только появится объект. В течение выбранного интервала камера не будет делать снимки, что поможет уменьшить кол-во одинаковых изображений на TF-карте.
Настройка времени	Ввод	Вызовите меню, чтобы просмотреть дату, нажмите «Enter» для настройки
Штамп с датой	Вкл Выкл	Отметка с датой и временем на каждом фото
Таймер	Вкл Выкл	Выберите период времени, в который будет работать ловушка
Настройка пароля	Вкл Выкл	Настройте пароль камеры
Название камеры	Вкл Выкл	Выберите «Вкл.», чтобы задать камере номер из 4 цифр
Звук в видео	Вкл Выкл	По умолчанию звук в видео пишется. Можно отключить
Форматирование	Да Нет	Все файлы с SD-карты памяти будут удалены. Перед первым использованием карты в фотоловушке, отформатируйте карту памяти
Сброс настроек	Отмена Потверждение	Нажмите кнопку «Е», чтобы сбросить фотоловушку до заводских настроек
Версия	Вход	Просмотр версии прошивки

3.2 Форматирование файлов

Изображения и видео с камеры хранятся в папке \DCIM\100MEDIA на TF-карте памяти. Файлы с фотографиями сохраняются как IMAG0001.JPG, а с видео — как IMAG0001.AVI.

Вы можете использовать прилагаемый USB-кабель для обмена данными на компьютер. Или вы можете поместить TF-карту в устройство чтения карт и вставить ее в компьютер для просмотра файлов на съемном диске U.

Видеофайлы AVI можно воспроизводить с помощью большинства видеоплееров, таких как Windows MediaPlayer, Quick Time и т. д.

4. Технические характеристики

Модель: DL001
Датчик изображения: Цветной CMOS
Макс. пикселей: 4000х3000
Объектив: Фиксированный, угол обзора зависит от линзы
Инфракрасная подсветка: 940 нм
ЖК-дисплей: 2,0” TFT-цветной дисплей
Кнопки: 6 кнопок, один переключатель с тремя положениями
Карта памяти: TF-карта до 32 Гб
Размер изображения: 12 Мп; 8 Мп; 5 Мп; 3 Мп; 1,3 Мп; 0,3 Мп;
Размер видео: 1920х1080 1280х720 848х480 640х480
Чувствительность датчика: До 10 метров
Режим работы: День и ночь
Время срабатывания: От 0,8 секунд
Количество фото: 1–3 фото
Длина видео: От 10 секунд до 3 минут
Фото + Видео: Сначала снимается фото, затем записывается видео
Пароль: 4 цифры
Номер камеры: 4 цифры
Звук в видео: Опционально
Языки: Китайский упрощенный, китайский традиционный, английский
Источник питания: 4хАА, расширяется до 8хАА
Потребление в режиме ожидания: ‹0,15 мА
Время работы в режиме ожидания: От 4 до 8 месяцев (4хАА – 8хАА)
Автоматическое выключение: Выкл / 3 мин / 5 мин / 10 мин
Потребление: 180 мАч (1000 мАч, когда ИК-подсветка включена) на 6В
Уведомление о низком уровне заряда батареи: 4,5 В
Интерфейс: USB, SD-карта
Крепления: Штатив или ремень
Защита: от воды и пыли IP66
Рабочая температура: 0°С – 40°С
Рабочая влажность: 5% – 95%
Версия: DL001 + дата

5. Часто задаваемые вопросы

➠ Что делать, если забыл установленный пароль?
➠ Воспользуйтесь супер-паролем «pass» для запуска.

6. Примечание

Компания оставляет за собой право обновлять и изменять дизайн продукта. Технические характеристики и содержание руководства могут быть изменены без предварительного уведомления. Самостоятельный ремонт и вскрытие устройства аннулируют гарантийные обязательства пр.
