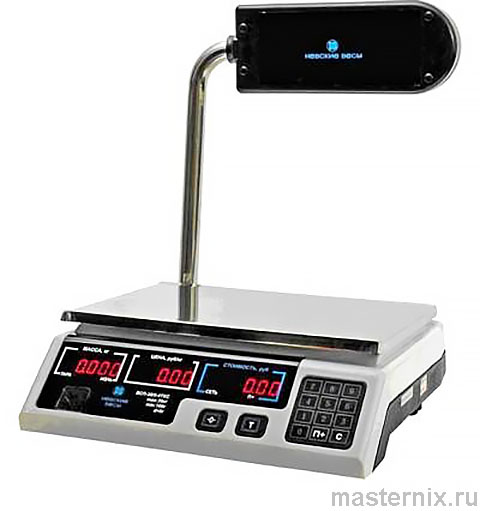

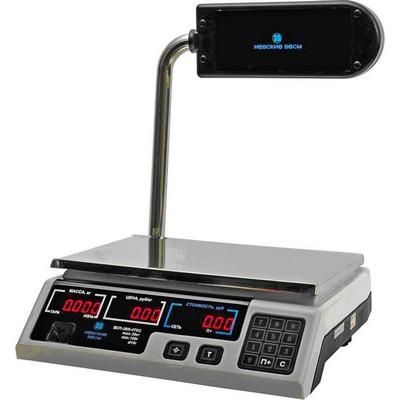

Методика калибровки весов НЕВСКИЕ ВЕСЫ ВСП-4тк(с)

Калибровка весов ВСП-4ТКС — процедура ответственная, но не такая сложная, как может показаться. Если вы читаете это руководство, значит, весы требуют настройки после ремонта, замены тензодатчика или планового обслуживания. Главное — действовать последовательно и не пропускать шаги. Ошибка в одной цифре кода или нажатии не той кнопки — и придётся начинать сначала. Это инструкция поможет пройти весь путь от включения до финальной проверки без лишних нервов. Читайте, готовьте эталонный груз — и приступайте.

Подготовка весов к процедуре калибровки

Проверка перед началом работ

Перед калибровкой убедитесь, что весы установлены на ровной, устойчивой поверхности. Вибрации, наклоны, сквозняки — всё это влияет на точность настройки. Платформа должна быть чистой, без остатков груза или посторонних предметов.

• Проверьте целостность кабеля питания и разъёмов.
• Убедитесь, что индикаторы «МАССА», «ЦЕНА», «СТОИМОСТЬ» работают без артефактов.
• Подготовьте эталонный груз: его масса должна составлять ровно ½ от наибольшего предела взвешивания (НПВ).

Практический совет: если весы только что включили — дайте им прогреться 10–15 минут. Тензодатчики чувствительны к температуре, и «холодный» старт может исказить результаты калибровки.

Стандартный алгоритм ввода кода и настройки

Вход в сервисный режим и выбор НПВ

1. Включите весы кнопкой питания.
2. Дождитесь выхода в рабочий режим (на индикаторах отобразятся нули или текущие показания).
3. На цифровой клавиатуре последовательно нажмите кнопки: 【5】→【2】→【4】→【1】→【1】.

В окне «СТОИМОСТЬ» должен отобразиться введённый код «52411». Если код не появился — проверьте, не нажата ли случайно другая клавиша, и повторите ввод.

4. Нажмите кнопку 【Т】.
5. В окне «ЦЕНА» появится значение наибольшего предела взвешивания (НПВ).
6. Кнопкой 【1】 выберите требуемое значение НПВ из доступных вариантов.

Есть нюанс: если после нажатия 【Т】 в окне «ЦЕНА» отображается некорректное значение — возможно, в памяти весов сохранены старые настройки. В этом случае поможет сброс или повторный вход в сервисный режим.

Альтернативные коды доступа: что делать, если 52411 не работает

Запасные комбинации для разных модификаций

Производитель допускает использование альтернативных кодов для входа в режим калибровки. Если стандартный 【52411】 не срабатывает, попробуйте одну из следующих комбинаций:

• 【57660】
• 【75160】
• 【91259】

Важно: код зависит от версии прошивки и конфигурации блока управления. Если ни один из кодов не подходит — возможно, весы требуют перепрошивки или обращения в сервисный центр.

Практика показывает: в 90% случаев работает именно 【52411】. Остальные коды актуальны для модификаций с обновлённой электроникой или после заводского ремонта.

Особый случай: индикация «93С46» и работа с перемычкой

Аварийный вход в режим калибровки

Если при включении весов на индикаторе отображается код «93С46» — это сигнал о блокировке сервисных функций. Для разблокировки требуется аппаратное вмешательство.

1. Откройте корпус блока управления (требуется отвёртка, соблюдайте меры электробезопасности).
2. На плате найдите два контакта, предназначенные для сервисной перемычки.
3. Установите перемычку на эти два контакта.
4. Включите весы ВСП-4ТКС.
5. Сразу после включения уберите перемычку с контактов.
6. На индикаторе «МАССА» должно отобразиться число в диапазоне 5000–8000.

(!)Внимание! Работы с внутренними компонентами проводите только при отключённом питании. Несоблюдение мер безопасности может привести к поражению электрическим током или повреждению электроники.

7. Введите код калибровки 【52411】.
8. Нажмите кнопку 【Т】.
9. На индикаторе «ЦЕНА» отобразится значение «15.001».
10. Кнопкой 【1】 установите требуемое значение НПВ.

Установка эталонного груза и финальная настройка

Калибровка по опорной массе

После выбора НПВ переходите к точной настройке чувствительности тензодатчика.

1. Установите на платформу эталонный груз, равный ½ от выбранного НПВ.
2. Нажмите кнопку 【>0】.
3. Повторными нажатиями кнопки 【>0】 добейтесь, чтобы в окне «МАССА» отобразилось значение «24000 ±2».

Зачем именно половина НПВ? Это оптимальная точка для калибровки: датчик работает в линейном диапазоне, погрешность минимальна. Использование груза меньшей массы снизит точность, большей — может перегрузить тензодатчик.

Практический совет: если значение «24000» не устанавливается стабильно — проверьте, не шатается ли платформа, нет ли вибраций от внешнего оборудования. Иногда достаточно подождать 10–20 секунд, чтобы показания стабилизировались.

Завершение калибровки и проверка точности

Фиксация настроек и тестовое взвешивание

1. После установки правильного значения в окне «МАССА» нажмите кнопку 【Тара】.
2. Дождитесь выхода весов в рабочий режим.
3. Снимите эталонный груз — индикатор «МАССА» должен показать «0» с допустимой погрешностью.
4. Повторно установите груз: показания должны соответствовать его номинальной массе в пределах ±2 единицы младшего разряда.

Калибровка завершена. Весы готовы к эксплуатации.

Что делать, если после калибровки показания «плывут»?

• Проверьте стабильность напряжения в сети питания.
• Убедитесь, что платформа не касается посторонних предметов.
• Повторите процедуру калибровки, уделив внимание стабилизации показаний на этапе настройки 【>0】.

Если проблема сохраняется — вероятно, требуется диагностика тензодатчика или замена АЦП в блоке управления. В этом случае обратитесь в авторизованный сервисный центр.
