Руководство пользователя цифровой HDTV-приставки World Vision T624A

Руководство TV-приставки World Vision T624A

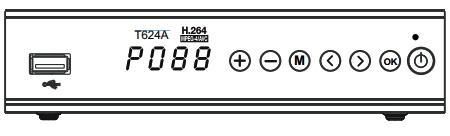

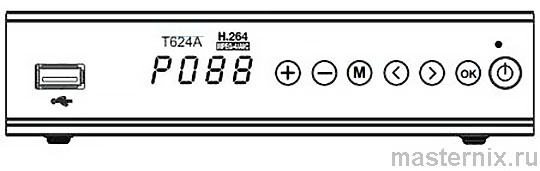

Внешний вид и кнопки управления на панели приставки World Vision T624A

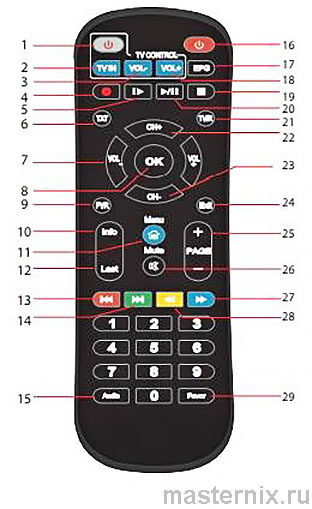

Внешний вид и кнопки пульта ДУ World Vision T624A

1. Включение ТВ
2. Выбор ТВ входа
3. Громкость ТВ "-"
4. Запись
5. Следующий трек
6. Телетекст
7. Громкость приставки "-"
8. Выбор
9. Менеджер записи
10. Информация
11. Меню
12. Предыдущий канал
13. Предыдущий трек
14. Следующий трек
15. Выбор аудио
16. Включение телеприставки
17. Телегид
18. Громкость ТВ "+"
19. Стоп
20. Играть - пауза
21. ТВ / РАДИО
22-23. Канал +/-
24. Выход
25. Страница +/-
26. Выключить звук
27. Перемотка вперёд
28. Перемотка назад
29. Фаворит

.

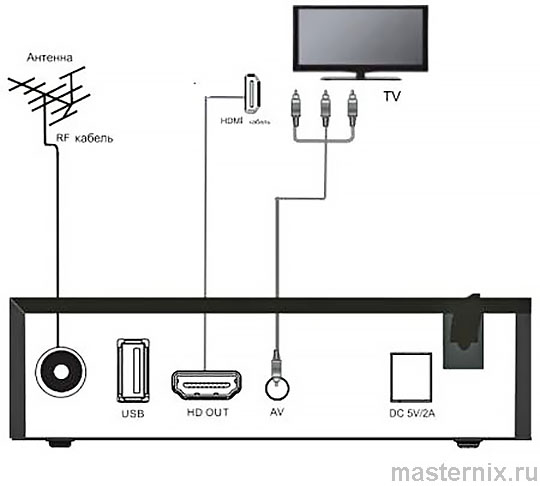

Схема подключения TV приставки World Vision T624A

❗👉➨ Примечание:
1) Кнопки навигации [▲ / ▼], [◀ / ▶], [OK] и [EXIT] имеют одни и те же функции на всех уровнях меню.
2) Некоторые кнопки в различных меню также имеют разные функции.
3) Программируемые кнопки (цветные) и их функциональность зависит от текущего активного меню. Пожалуйста, определитесь с кнопками по экрану.

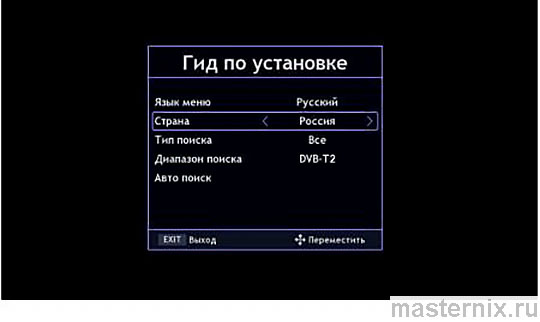

Быстрая установка

Включите устройство и дождитесь появления окна

Гид по установке:
➠ Язык меню
➠ Страна
➠ Тип поиска
➠ Диапазон поиска
➠ Авто поиск

Кнопками [▲ / ▼] выберите желаемый элемент, а с помощью кнопок [◀ / ▶] его содержимое.
Нажмите [ОК] для запуска автопоиска.

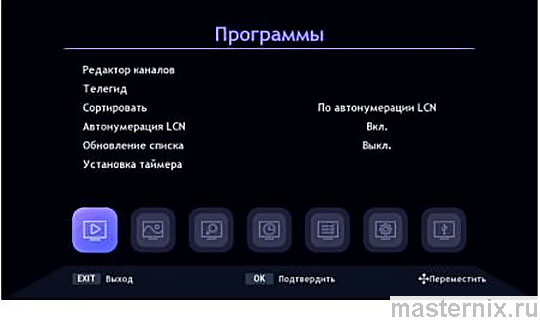

Меню «Программы»

➠ Редактор каналов
➠ Телегид
➠ Сортировать
➠ Автонумерация LCN
➠ Обновление списка
➠ Установка таймера

Пользуясь кнопками навигации [▲ / ▼] выберите нужную позицию и нажмите [ОК] для входа в соответствующий интерфейс настройки. Нажмите (ЕХIТ] для выхода из текущего меню.

..

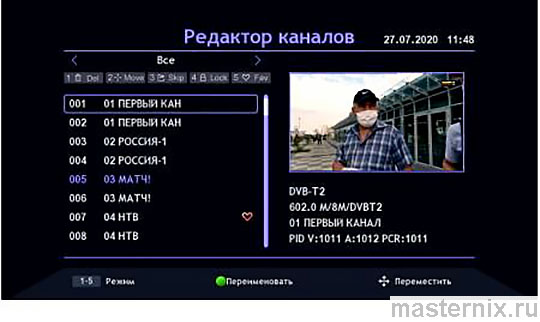

Меню «Редактор каналов»

В основном меню выберите «Редактор каналов» и нажмите [OK], чтобы войти в Меню «Редактор каналов»

В Редакторе каналов имеются следующие варианты выбора:

➠ Удалить
➠ Переместить
➠ Пропустить
➠ Блокировать
➠ Переименовать
➠ Избранное

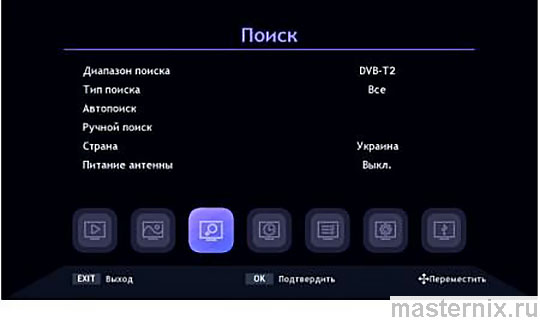

Меню «Поиск»

В основном меню выберите опцию «Поиск» и нажмите [ОК] Далее появляются следующие варианты выбора:

➠ Тип поиска
➠ Автопоиск
➠ Ручной поиск
➠ Страна
➠ Питание антенны

Кнопки навигации [▲ / ▼], [◀ / ▶], [ОК] позволяют сделать и подтвердить соответствующий выбор.
Кнопка [EXIT] обеспечивает выход на верхний уровень меню.

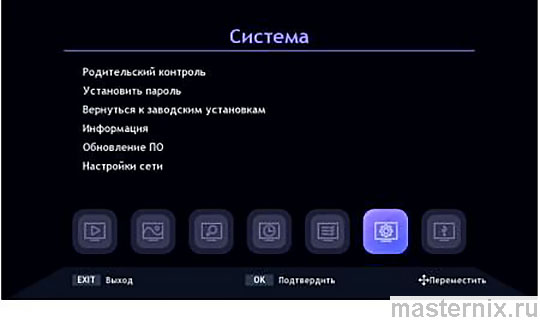

Меню «Система»

Выберите опцию «Система» и нажмите кнопку [ОК] для входа в подменю. Далее появляются следующие варианты выбора:

➠ Родительский контроль
➠ Установить пароль
➠ Вернуться к заводским настройкам
➠ Информация
➠ Обновления ПО
➠ Настройки сети

Пользуясь кнопками навигации [▲ / ▼] выберите соответствующее подменю нажмите [ОК].
Нажмите [EXIT] для выхода из текущего меню.

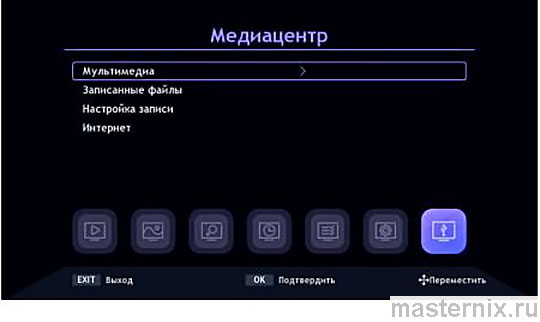

Меню «USB»

Переместите курсор на «Внешний USB привод» и нажмите (ОК) для входа в подменю. Здесь существуют следующие варианты выбора:

➠ Мультимедиа
➠ PVR медиа
➠ Настройки записи
➠ Интернет

Пользуясь кнопками навигации [▲ / ▼], [◀ / ▶] и [ОК] сделайте и подтвердите ваш выбор.
Кнопка (EXIT] обеспечивает выход на верхний уровень меню.

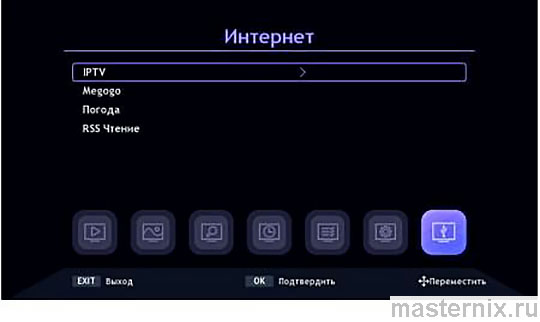

Меню «Интернет»

Переместите курсор на «Интернет» и нажмите [ОК] для входа в подменю. Здесь имеются следующие варианты выбора:

➠ IPTV
➠ Megogo
➠ Погода
➠ RSS Чтение

Технические характеристики

Название	Характеристики	Значение
Тюнер	Диапазон входных частот DVB T/T2	178-226 МГц, 474-858 МГц
	Диапазон входных частот DVB С	52,5-96 МГц, 114-858 МГц
	Уровень входного сигнала DVB T/T2	34.7dBuV Min.
	Уровень входного сигнала DVB C	47dBuV Min.
	Входное сопротивление	75 Om
	Ширина полосы	7 МГц, 8 МГц
	Разъем RF in	IES169-2 female
Демодулятор	Модуляция	QPSK, 16-QAM, 64-QAM, 128-QAM, 256-QAM
Характеристики видео	Видео-декодер	JPEG/MJPEG, MPEG2, MPEG4, H.264
	Разрешение	До 1920x1080p@30fps
	TV-система	PAL, NTSC
	Формат	Letterbox, PAN&SCAN 4:3, 16:9
Характеристики аудио	Аудио-декодер	MPEG1 I/II, MP3, MPEG-4 AAC, АС-3
	Аудио	Моно, Стерео
Интерфейс USB 2.0	Файловая система	NTFS, FAT32
	Параметры	DC 5V, 0.5A Max.
Электропитание	Внутренний адаптер	INPUT: AC 100-240V 50/60Гц, OUTPUT: DC 5V, 1.2A
	Потребляемая мощность	6 Вт. Max.
	Потребляемая мощность в режиме ожидания	0.5 Вт.
Параметры рабочей среды	Температура	0-40°С
	Влажность	< 90%
