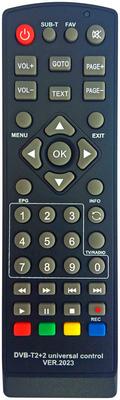

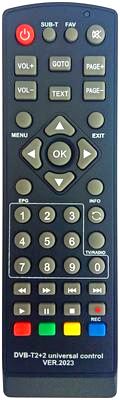

Руководство пользователя: Универсальный пульт ClickPDU для телевизионного ресивера HUAYU DVB T2 +2 (ver. 2023)

Инструкция по эксплуатации универсального пульта дистанционного управления Huayu DVB-T2+2 universal control ver.2023

Благодарим за приобретение универсального пульта дистанционного управления ClickPDU HUAYU DVB-T2 (ver. 2023). Пульт ДУ HUAYU DVB-T2 разработан специально для замены вышедшего из строя или утеренного штатного пульта телевизионной приставки. Универсальный пульт дистанционного управления может быть запрограммирован с помощью кодов данной инструкции для работы с Вашим устройством. В случае, когда марка оригинального пульта неизвестна, воспользуйтесь функцией сканирования кодов.

Перед использованием пульта ДУ внимательно ознакомьтесь с руководством. После чтения, пожалуйста, сохраните его для использования в будущем.

При первом использовании пульта ДУ ClickPDU HUAYU DVB-T2, необходимо вставить батарейки питания и протестировать пульт в работе. В случае надежной работы всех функций, при первом запуске дальнейшая настройка пульта не требуется. В противном случае, до начала использования, необходимо произвести настройку одним из способов, предложенных ниже. Настройки пульта сохраняются в памяти, поэтому после замены батареек питания, не требуется производить настройку пульта повторно.

.

Установка батареек в пульт дистанционного управления HUAYU DVB-T2+2

1. Откройте крышку на задней поверхности пульта дистанционного управления.
2. Установите батарейки, соблюдая полярность.
3. Закройте крышку.

ПРИМЕЧАНИЯ
➠ Используйте только литиевые (LITHIUM) батарейки. Не используйте перезаряжаемые никель-кадмиевые (Ni-Cd) аккумуляторы.
➠ ЗАПРЕЩАЕТСЯ перезаряжать, замыкать, разбирать, нагревать и помещать батарейки в открытый огонь.
➠ Удалите батарейки из пульта дистанционного управления в случае, если не собираетесь использовать его в течение длительного периода времени. В противном случае это может привести к утечке электролита и поломке пульта, а также возникновению пожара. Если электролит протек, аккуратно сотрите его с пульта и замените батарейки на новые. Не допускайте контакта электролита с открытыми участками тела. Если электролит попал на кожу, немедленно смойте его большим количеством чистой проточной воды.

Использование пульта дистанционного управления

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели устройства не превышает 30 градусов и расстояние до приставки не превышает 5 метров.

ПРЕДУПРЕЖДЕНИЯ:
➠ Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней панели приемника.
➠ Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

..

Настройка пульта дистанционного управления HUAYU DVB-T2+2 (ver. 2023)

Для настройки пульта следует воспользоваться одним из способов, указанных ниже.

Ручной ввод кода:

1. Включить телевизор вручную, настроить его на нормальный режим работы, направить пульт дистанционного управления на ресивер, затем найти на рисунке либо в таблице пульт, соответствующий вашему.

2. Нажать кнопку POWER + MUTE, светодиод на пульте загорится, после чего ввести трехзначный код, соответсвующий вашему пульту.

3. Убедиться, что все остальные функции (например, кнопки изменения уровня громкости звука (Volume)) работают должным образом. При неправильной работе каких-либо кнопок повторить инструкции пунктов 2 и 3 до тех пор, пока не будет найдена подходящая кодовая комбинация.

Автоматический поиск кода

1. Включить телевизор вручную, настроить его на нормальный режим работы, универсальный пульт дистанционного управления HUAYU DVB-T2+2 на ресивер (приставку).

2. Нажать кнопку POWER (ВКЛЮЧИТЬ) и удерживать ее в течение 6 секунд. Включится режим автоматического поиска кода. Дождаться появления индикатора громкости на экране телевизора, затем отпустить кнопку, чтобы завершить настройку.

3. Убедиться, что все остальные функции (например, кнопки изменения уровня громкости звука (Volume)) работают должным образом. При неправильной работе каких-либо кнопок повторить инструкции пунктов 2 и 3 до тех пор, пока не будет найдена подходящая кодовая комбинация.

Примечание: перебор всей базы идет по кругу и занимает около 2 минут. Поэтому, если шкала Громкость спустя 2 минуты так и не появилась, это означает, что у вашей приставки несовместимый код.

Технические характеристики

Дальность связи пульта дистанционного управления ClickPDU: около 10 метров (в зависимости от модели)
Тип батарей питания: 2 батареи типа ААА

Таблица кодов пульта HUAYU DVB-T2+2 ver.2023

209 Mystery MMP-85DT
021 A1ternativa
036 AIRTone DB-2205,DB-2206,DVBT-1807Y, DVBT-1808Y
233 Amlogic X96, Air модели
164 Arbacom АРА-301, Ferrido APA-301
051 ASTRA 10100 E MINI, JH-046
173 AVEST TP-1001, TP-1002, TP-1003, TP-1004, ELECT EDR-7817, EDR-7818
136 BAIKAL 940
002 BAIKAL 950
133 BAIKAL 960
167 BAIKAL HD980, HD981, HD970, HD971
167 Balkal HD-981
244 BARTON TH-561
245 BARTON TH-562
059 BBK RC0105 , STB-105
186 BBK RC-BTX100, BTX001
013 BBK RC-SMP712
013 BBK RC-STB100, STB110,RC-STB103, STB115
021 BBK SMP121HDT2, RC-SMP121
216 Beeline RASSE-001
157 BigSat Golden 1 CR HD
106 CADENA CDT-1651SB ,CDT-1652S,CDT-1814SB
101 CADENA CDT-1671S
002 CADENA CDT-1711SB
136 CADENA CDT-1791SB
136 CADENA HT-1110,HT-1302,HT-1290,HT-1658
246 CADENA RC100IR,CDT-100
106 CADENA RC1631IR
217 CADENA RC1631IR VAR2 ,CDT-1651SB,CDT-1652S
212 CADENA RC1632IR,CDT-1632SBD
032 CADENA SHTA-1511S2
032 CADENA SHTA-1511S2, SHTA-1104T2N
005 CADENA ST-203AF, ST-203AA, ST-603AD
050 Continent Cs-01IR
038 D-Color DC1002HD mini
054 D-Color DC1201HD mini
165 D-Color DC1302HD,(DRC-5) ,DC1002HD, DC1501HD, DC801HD, DC910HD
194 D-Color DC1502HD (var 1-b04F)
221 D-Color DC1502HD (var 2-00DF),DC802HD
222 D-Color DC1502HD (var 3-CC1d)
025 D-Color DC710HD,DS-200HD,M013,RDB-508,T2-1000
002 D-Color DC711HD (Selenga HD920, T71D
176 D-Color DC802HD
247 D-Color DC811HD
021 D-Color DC910HD,DC930HD
054 D-Color DC911HD,DC921 HD,DC1201 HD
003 D-Color DC921HD, DC700HD, DC702HD, DC801HD, DC910HD,DC911HD
002 Delta Systems DS-310HD,DS-300HD,DS-100HD
070 Delta Systems DS-340HD (DS-400HD)
037 Delta Systems DS-530HD,DS-220HD,DS-910HD
142 Delta Systems DS-540HD,DS-750HD,DS-950HD
142 Delta Systems DS-950HD
070 Delta Systems WS-1388,DS-330HD
038 DENN DDT101
229 DENN DDT103
088 DENN DDT111
230 DENN DDT134
038 DEXP AB-115,AB-116
053 DEXP AL-10T2
021 DEXP HD1810P, HD1813P, HD1701M, HD1702M, HD1703M, HD1704M
003 DEXP HD2551P
201 DEXP HD3552M
021 DEXP ST1204

097 Digifors B0001,HD75
125 Digifors HD 20
193 Digifors HD 50,HD 70,HD 100
168 Digifors HD 71
002 Digifors HD-50,HD-70
015 Digifors SMART-200
213 Digiline GHB-898,DVB-126T
177 DIGITAL Set Top BoxDTS53
151 Divisat ,Selegna, Hobit Flash)DBR-501 (DBR-901)
177 DiVisat DIGITAL BRAND
024 DiVisat DVS HD-600T2 (VAR 1)
206 DiVisat DVS HD-600T2 (VAR 2)
039 DiVisat DVS-HD100 T2
206 DiVisat HD-600T2 (VAR2)
038 Divisat HOBBIT BOX
188 DiVisat HOBBIT BOX III
151 DiVisat HOBBIT Flash DBR-501 (DBR-901)
038 DiVisat HOBBIT IRON BOX,DVS-HOBBIT UNIT
101 DiVisat HOBBIT LITE
032 DiVisat HOBBIT LITE 5.1, HOBBIT LITE 2.0
002 DiviSat Hobbit Mini II, Hobbit Box II, Hobbit Box DD
076 DiVisat Hobbit Nano
182 DiVisat Hobbit UNO
169 DiVisat UNIT III
189 DiVisat XXX
032 DiVisat XYX-828
022 Doffler DVB-T2M01,DVB-T2M01V,DVB-T2M02,DVB-T2P01
136 Doffler DVB-T2P11,DVB-T2M15, DVB-T2P12
185 DVB-T2 (13411)
173 Elect EDR-7819,EDR-7818,EDR-7817,EDR-7616,EDR-7918,EL-2003
173 Elect EDR-7820,EDR-7819,EDR-7818,EDR-7817,EDR-7616,EDR-7918
077 Elect EDR-7916
002 ELECTRONICS EL2102HD, EL2103HD,VV8902HD
078 Elgreen DVT2-5500 HD
183 Eltex NV-100, NV-102
183 Eltex NV-102
190 Eltex NV-102+TV
190 Eltex NV-501
015 Energy EVO 01, ENERGY EVO-1, ENERGY E1 ТелекАРТА
010 EnVizen T2HD401
028 EnVizen T2HD402
003 Eplutus DVB-126T
174 Eplutus DVB-137T
174 Eplutus DVB-167T VAR1
021 Eplutus DVB-167T VAR2
174 Eplutus KR-6188 (DVB-167T VAR1)
139 EuroSat K16
045 Eurosky DVB-4100 SAT
153 Eurosky DVB-8004 HSR529-DVB
101 Eurosky ES-11
146 Eurosky ES-3011
071 EVO DIGITAL
040 EVO T2 101
214 Formuler Z Plus IPTV
002 GAL RS-1010L-T/T2
018 GENERAL SATELLITE TE-8714
053 Gi Fly T2
157 GI FTA S
084 Gi HD SLIM
191 Gi HD SLIM COMBO
084 Gi HD SLIM T2
175 Gi S1013
198 Gi SPARK2 COMBO
192 Gi UNI
085 Globo E-RCU-012,LG100
031 Globo GL50
010 Globo GL55
001 Globo GL60 (E-RCU-018)
242 Globo S3 micro HD
087 Godigital DVB-T2 1306 VAR1
136 Godigital DVB-T2 1306 VAR2
146 Gold Star GS8833HD
088 Golden Interstar
005 Golden Media Mania 3 HD
042 GoldMaster 57G
234 GoldMaster I-905
046 GoldMaster T-303SD mini VAR3
174 GoldMaster T-303SD ВАР1
038 GoldMaster T-303SD ВАР2
038 GoldMaster T-707HD, SKY Vision T2108
021 GoldMaster T-737HDI
002 Goldstar GS-8830HD
041 Gospell GTR-GN1345

130 Harper HDT2-1005
000 Harper HDT2-1010
136 Harper HDT2-1110
002 Harper HDT2-1202
136 Harper HDT2-151
010 Harper HDT2-1510
002 Harper HDT2-2010
166 HD BOX 2018
040 HD BOX HD DVB-T2 PVR
215 HD BOX T2 PRO
159 HD CA CLASS GI HD FTA
036 HOME BY-628DVB
204 Horizont DVB-T2, COSMOS
141 Horizont RB34H-C1
021 Hyundai (Airtone) QF-6222 (DVB01T2,DB-2206)
021 Hyundai DVB01T2
003 Hyundai H-DVB03T2 (Supra SDT-96)
221 Hyundai H-DVB560
002 Hyundai H-DVB840, H-DVB860
248 IconBit Movie X (TRS2047)
004 IconBit HDR21DVD
162 JINGA JT2-2700, JT2-2702, JT2-2703
162 JINGA JT2-2701
028 Kaskad DVBT-2
178 Kaskad KR-288
028 Kaskad Master VA2102HD
037 Kaskad VA2101HD
028 Kaskad VA2102HD
193 Kaskad VA-2103HD
178 Kaskad VA2106HD
016 Lans DTR-100
236 Legend RST-B1103HD IP TV (Var1)
235 Legend RST-B1103HD IP TV (Var2)
022 Legend RST-B1302HD, RST-B1201HD,RST-B1204HD
096 LOCUS DR-105HD
098 Lumax XLF-035C
097 Lumax B0302, DVT2-41103HD
169 Lumax DV-1103HD
038 Lumax DV1110HD
038 Lumax DV-2017HD
169 Lumax DV-2118HD (DV-3201HD)
098 Lumax DV-2500CA
169 Lumax DVBT2-555HD
102 Lumax DVC-2300HD
088 Lumax DVT2-4100HD
099 Lumax DVT2-4100HD
097 Lumax DVT2-41103HD
099 Lumax DVT2-4110HD
101 Lumax T2-1000HD
088 Lumax Y-133A2
144 MAG250 IPTV
148 MAG255
040 MDI DBR-501,DBR-901,DBR-1001
099 MDI DBR-701
249 MECOOL M8S Plus
039 Mezzo GX3235T2C
039 Mezzo HD8911 DVB
196 Mystery MMP-60DT2
054 Mystery MMP-70DT2
105 Mystery MMP-73D
002 Mystery MMP-75DT2, VAR2
021 Mystery MMP-75DT2, VAR3
002 Mystery MMP-88DTR
179 Newstar GSR-9000S, GSRM-N59
146 NOVAT2
021 Open Air dvb-t2
002 Openbox GOLD G7 (00bF)
088 Openbox T2-01 HD, T2-03HD
005 Openbox T2-02 HD
005 Openbox T2-02M HD
088 Openbox T2-03 HD
021 Openbox T2-06 (00FF)
010 Oriel 810
168 Oriel Ver.U6
026 Oriel ПДУ-10, ORIEL 793, ORIEL 963
022 Oriel ПДУ-5, Oriel 301
168 Oriel ПДУ-6 (421UD) VER.U6 (312, 302, 302D, 100, 120), Ver. 6)
020 Oriel ПДУ-7 (710, 720, 740, 750, 821, 840, 870, 910, 920,950)
010 Oriel ПДУ-8 (202, 810, 811, 812, 814, 826, 890, 930
017 Oriel ПДУ-9 (790, 960, 961)
124 Orion +RS-T20 HDORION +RS-T21HD,LuMAX
044 Orion +RS-T21HD,LuMAX,ORIEL ПДУ – 10, Oriel 793, Oriel 963
124 Orion+RS-T20 HD

.

002 Patix Digital JXD-366
078 Patix Digital JXD-366, PT-600
125 Patix Digital PT-100,PT-505C
208 Patix Digital PT-400
002 Perfeo A4351,A4353
101 Perfeo PF-120-1 (VAR1)
162 Perfeo PF-120-2
162 Perfeo PF-168 (VAR1),PF-120-1
162 Perfeo PF-168 (VAR2),PF-148-1,PF-120-2,PF-168-1,PF-168-2,PF-168-3
125 Perfeo PF-168 (VAR3),PF-T2-2,PF-T2-3,PF-168-1,PF-168-2,PF-168-3
162 Perfeo PF-168-1
162 Perfeo PF-168-3
207 Perfeo PF-T2-1
199 Phillips HMP2500T
025 POLAR DT-1002,DT-1003,DT-1005,DT-1006 (Rolsen RDB508)
008 PROLOGY DVT-100
171 REDBOX CX-1
171 REDBOX Mini
136 Reflect Mini
136 REFLECT, COMPACT, HOME, MINI
032 Rexant (Cadena,Divisat, Telant) RX-521
126 Rexant RX-505
136 Rexant RX-511(Cadena,Harper HDT2-151
032 Rexant RX-521(Cadena SHTA-1511S2)
180 Rolsen RDB-2000
085 Rolsen RDB-405
127 Rolsen RDB-405A RDB-406
031 Rolsen RDB-502,(LIT 1420,401,402,501,502,505,506N,507,509,510,511,701,702,703
128 Rolsen RDB-502,602,401,402,RDB-501, 502, 505, 507, 509,510,511,701
129 Rolsen RDB-508 ,RDB-515
003 Rolsen RDB-513,RDB-514,RDB-517A,RDB-528,RDB-802,
125 Rolsen RDB-525,RDB-524B,RDB-526,RDB-527, RDB-529, RDB-530
124 Rolsen RDB-532
031 Rolsen RDB-601,RDB-704,RDB-801,
063 Rombica Cinema HD T2 v01, MPT-V0001
078 Rombica Cinema HD T2 v02, MPT-V0002
064 Rombica Smart Box DVB-T2, SBD-T2001
015 Rombica Smart Box Ultra HD v002 SBQ-S0802, SBQ-T2005, SBD-LX001
065 Rombica Smart Box Ultra HD, SBQ-S0802,SBQ-TV805,SBQ-S0905
143 ROMSAT RS
156 ROMSAT T2050
023 Rostelecom 292 HD (ростелеком)
160 Sat Integral S-1225 HD
161 SATCOM T-110 T-120
130 SCAN 1842HD PVR
224 Selenga HD20D, T42D, T81D, HD950D
002 Selenga HD920 Var1 (00BF-59), HD850T2, HD920, T2-1000 , T30,T71,T71D,T80,T80D
237 Selenga HD920 Var2
131 Selenga HD920 Var2 (00FF-59), HD850T2, HD920, T2-1000, T30,T71,T71D,T80,T80D
194 Selenga HD930,HD930D,
068 Selenga IPTV A1,A2,A3,A4
201 Selenga T20D,T42D,T81D,T42D,HD950D
066 Selenga T40
067 Selenga T50
066 Selenga T60,T40
068 Selenga T70,T70D,HD930,HD930D
040 Selenga T90,HD860,HD80,HD860D
021 Signal HD-200
067 Signal HD-300
015 Signal TLS3001T
038 SKY Vision T2108,T2108B,T2109
002 Sky Vision T2202 HD
195 Sky Vision T2202 Var2,T2603
101 Sky Vision T2206,T2203
101 Sky Vision T2501
136 SkyPrime V T2 HD
002 SkyTech 157G (Ver1)
101 SkyTech 157G ver2
021 SkyTech 157G, 95G, 97G, 45G
010 SkyTech 57G, 83G
101 SkyVision T2202 (T2603)
101 SkyVision T2206,T2202,T2203,T2603
101 SkyVision T2501
238 Smart TV Box A95X R3
239 Smart TV Box A95X R5
240 Smart TV Box HK1 COOL
084 Star Track SRT 786
162 START Q168 HD FTA
149 Strong SRT-7711
163 Strong SRT-8500HD,SRT-8501
155 Strong SRT-8502, SRT8502
002 SUPER OPENBOX DVB-T7
137 Supra SDT-100
000 Supra SDT-84,SDT-93,SDT-85SDT-82,SDT-85,SDT-83,SDT-84,SDT-93
182 Supra SDT-85,SDT-90,SDT-83
196 Supra SDT-90,SDT-91,SDT-87,SDT-87,SDT-88, SDT-89,SDT-97
196 Supra SDT-91,SDT-65,SDT-85,SDT-83,SDT-84, SDT-85,SDT-90,SDT-91
000 Supra SDT-92
003 Supra SDT-96
029 Supra SDT-99, SDT-81
021 SVEN EASY SEE-121,EASY SEE-122DD,EASY SEE-149 LED,EASY SEE-150DD

..

000 Telant 125B, 170B(CDT-93)
002 TELEBOX HD50, HD70, HD90
139 Telecifra mini SD 2010
021 Telecifra TLD200
021 Telefunken TF-DVBT201,TF-DVBT204,TF-DVBT202,TF-DVBT209
003 Telefunken TF-DVBT202,TF-DVBT203,TF-DVBT206
021 Telefunken TF-DVBT212,TF-DVBT213,TF-DVBT214
189 Telefunken TF-DVBT215,TF-DVBT227,TF-DVBT216,217,218
169 Telefunken TF-DVBT219, TF-DVBT220,TF-DVBT221,224,226,227
250 Telefunken TF-DVBT261
022 Tesler DSR-05,DSR-07,DSR-10,DSR-11,DSR-20, DSR-420
021 Tesler DSR-320
124 Tesler DSR-330 (Var1) DSR-710
210 Tesler DSR-330 (Var2) DSR-710
133 Tesler DSR-330 (Var3) DSR-710
147 Tiger 4050HD
040 Top Box AM-01,AM-06,AM-05
040 Top Box AM-02,AM-03,AM-04
088 Trimax (Lumax, Openbox) TR-2012HD (Y-133A2, DVT2-4100HD, T2-01, T2-03)
034 TVjet RE820HDT2 вариант 1(rev.3)
048 TVjet RE820HDT2 вариант 2
002 TVjet RE820HDT2 вариант 3
042 TVStar T1020,T1000,T1010,T1020,T7200
078 TVStar T1030,T2 505 HD USB PVR,T1030
152 U2C
021 U2C DVB-T2
152 U2C Master
231 U2C T2 HD
152 U2C U2C
152 U2C/uClan B6
187 VITYAZ – ВИТЯЗЬ DTR-804
181 VITYAZ – ВИТЯЗЬ K22,DTR-822HD FTA
200 WIFIRE HD 102W Plus,S-Box 500D
217 WIFIRE Snowbox
151 WinQUEST 5555M
152 WinQUEST MINI HD
211 World Vision Foros Combo T2/S2
172 World Vision PREMIUM T2-C
046 World Vision T213
101 World Vision T23CI (00BF)
002 World Vision T34,T34A
043 World Vision T35,T55,T60M
133 World Vision T36,T56,T59M,
003 World Vision T37,T54,T57D, T57M, (H-DVB03T2)
021 World Vision T38,T39
011 World Vision T40, T43, T53
201 World Vision T62
201 World Vision T62A
201 World Vision T62N
170 World Vision T70 (T61М, T62D, Т62M, T64D, T64M)
124 XPX DVB-T2
003 YUNO DVT-1102 (H-DVB03T2)
205 ZaLa IP-TV GDL-62-ZTE030
124 ZIFRO RDT2-41
049 ZYXEL HOF08H
049 ZYXEL STB-1001S, HOF08H РОСТЕЛЕКОМ
185 Автомобильный DVB-T2
164 Арбаком Ferrido APA-301,APA-302
219 Билайн RASSE-001
187 ВИТЯЗЬ DTR-804,DTR-814,DTR-816
181 ВИТЯЗЬ K22, DTR-822HD FTA Var1
218 ВИТЯЗЬ K22M, DTR-822HD FTA Var2
076 Вымпел B-130PL
076 Вымпел B-138HD
002 Вымпел B-49 (B-51)
204 Горизонт Cosmos
194 ИНТЕРАКТИВ T50,T60,T70,T80,T90,T100,T110
104 МТС 1003G VAR3
061 МТС 5304-MTS
061 МТС 99321-МТС
102 МТС DCD2204
103 МТС DCD2304
061 МТС DN300, DS300A, DC300A
102 МТС EKTDCD2304
103 МТС EKTDCD2304
023 МТС SmartLabs SML-482 (SML-292)
061 МТС T4HU1505/34kA (SF372)
104 МТС URC18001, Motorola VIP1003G
104 МТС VIP1003G VAR3
027 МТС WS-28A
009 Радуга S517IR
144 Ростелеком MAG-250HD IPTV, MAG-245HD
148 Ростелеком MAG-255 HD,MAG-245 HD,MAG-250 HD,MAG-254 HD,MAG-352
023 Ростелеком SML-292 HD Base IP-TV
021 Сигнал HD-200, HD-100, HD-105
067 Сигнал HD-300
243 Смотрешка CX-1,SB101,SB-212,SB213,SB-214
040 Телекарта EVO EVOT2 101
015 Телекарта EVO-01 NEW! (EVO 07 HD) 09 HD
069 Телекарта EVO-02 (EVO II)
021 ТЕЛЕЦИФРА TLD-102, TLD-200
177 Триколор DTS53,DTS54
182 ЭФИР GI-777, HD-501RU, Т34
021 ЭФИР HD-34
133 ЭФИР HD-502, HD-555
021 Эфир HD-515, HD-600RU
