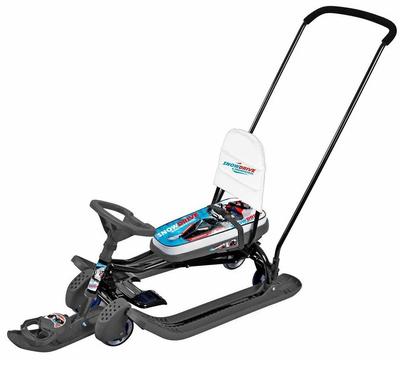

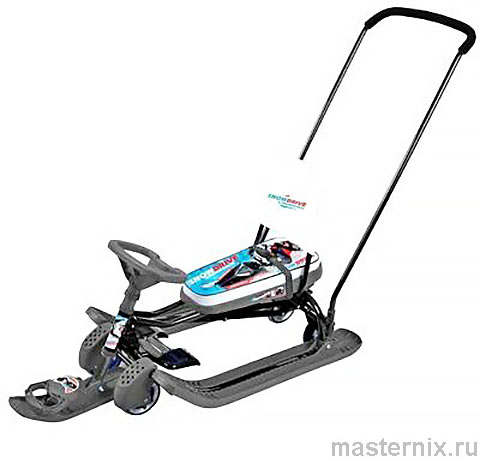

Снегокат с колесами NIKA KIDS Тимка спорт 6 Инструкция по сборке и эксплуатации

Снегокат с колесами «Тимка спорт 6» ТС-6 Инструкция

Перед эксплуатацией коляски следует ознакомиться с настоящим паспортом и руководством по эксплуатации, обратив внимание на разделы «Указания по эксплуатации» и «Требования безопасности».

.

1. Назначение

Снегокат предназначен для перевозки детей по плотному снегу или льду, катанию с горок с углом наклона не более 35°, при температуре воздуха от +1°С до -25°С. Имеет сварную конструкцию из стальных труб, пластмассовые лыжи, мягкое сиденье и буксировочный трос-рулетку. Для перемещения на короткие дистанции (по магазину, через проезжую часть дороги и т.п.), снегокат оснащён выдвижными колёсами на мягких шинах и ручкой-толкателем. Рекомендован для эксплуатации детьми в возрасте 4-7 лет.

2. Техническая характеристика (табл. 1)

Параметры	арт. ТС6
Длина (без ручки), мм	1100
Ширина, мм	490
Высота (положение на лыжах), мм	по рулю 420 / по спинке 590
Высота по сиденью (положение на лыжах), мм	280
Высота до ручки толкателя, мм	920
Ширина колеи (по оси лыж), мм	370
Размер сиденья ДхШ, мм	445x200
Грузоподъёмность в положении на лыжах без ручки-толкателя (не более, кг)	100
Грузоподъёмность в положении на колёсах (не более, кг)	25
Масса (без ручки), кг	9,3

3. Комплектность

- рама в сборе с тормозом, колёсами и спинкой 1 к-т.
- лыжа передняя в сборе с осью руля и рулеткой 1 к-т.
- лыжа боковая (левая/правая) 2 шт.
- руль с кольцом 1 шт.
- основание сиденья 1 шт.
- сиденье 1 шт.
- комплект деталей (крепёж, амортизаторы и т.п.) 1 к-т.
- ручка-толкатель 1 шт.
- паспорт и руководство по эксплуатации 1 шт.
- упаковка 1 шт.

..

Последовательность сборки снегоката:

Сборка снегоката должна производиться взрослыми.

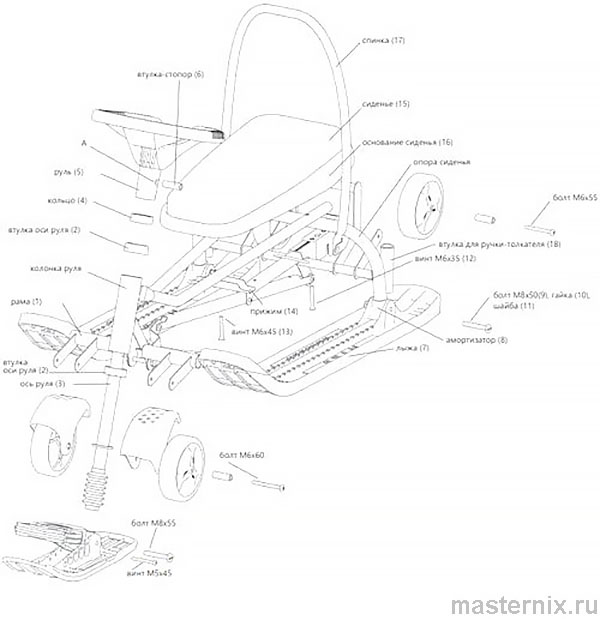

рис. 1 Сборка снегоката арт. ТС6
увеличить

- установите с обеих сторон колонки руля втулки оси руля (2) (рис. 1);
- вставьте ось руля (3) в колонку руля
- закрепите предварительно кольцо (4) на руле (5) выше крепёжного отверстия (А);
- установите руль (5) на ось руля (3), совмещая отверстия (А), установите втулку-стопор (6), перемещая кольцо (4) закройте втулку-стопор (6);
- соблюдая право/лево вставьте лыжи (7) на металлические полозья рамы (1), установите амортизаторы (8) на опору сиденья рамы (1).
- закрепите лыжи (7) через амортизатор (8) болтом (9) с гайкой (10) и шайбой (11);
- при помощи 2-х винтов М6х35 (12) и винта М6х45 (13) с прижимом (14) закрепите сиденье (15) с основанием (16) на раме. Рекомендуется «наживить» винты рукой, затянуть до упора отвёрткой (не применять электроинструменты);
- на спинку (17) наденьте чехол;
- проверьте надёжность крепления деталей;
- при необходимости, вставьте ручку-толкатель во втулки на раме (18).

4. Указания к эксплуатации

Для приведения снегоката в рабочее состояние необходимо провести сборочные операции в соответствии с прилагаемой схемой (рис. 1). Для сборки применяются гаечный ключ на 13 и отвёртка.

4.1. Перед началом эксплуатации проверьте работу основных узлов снегоката: рулевой колонки, тормоза, рулетки.

4.2. Периодически и перед каждым использованием проверяйте надёжность крепления деталей снегоката.

4.3. Необходимо помнить, что тормозное устройство не гарантирует резкую остановку, а только способствует снижению скорости.

4.4. Изделие оснащено ремнями безопасности и спинкой, которую, при необходимости нужно повернуть до упора на кронштейне рамы. Поворотная спинка не имеет устройства фиксации, поэтому при хранении снегоката в вертикальном положении, во избежание самопроизвольного опрокидывания спинки, рекомендуется зафиксировать её в сложенном состоянии ремнями безопасности.

4.5. После катания, при хранении снегоката в тёплом помещении, рекомендуется поставить снегокат в вертикальное положение.

4.6. Перемещение снегоката по твёрдому покрытию

4.6.1. Для перемещения по твёрдому покрытию необходимо опустить колёса, закреплённые на каркасе. Для этого носком ноги поднимите фиксатор (1) (рис. 2, а), колёса опустятся, затем нажав на рычаг (2) доведите колёса до фиксированного положения. Паз на фиксаторе при этом должен зацепиться за ось колес (3).

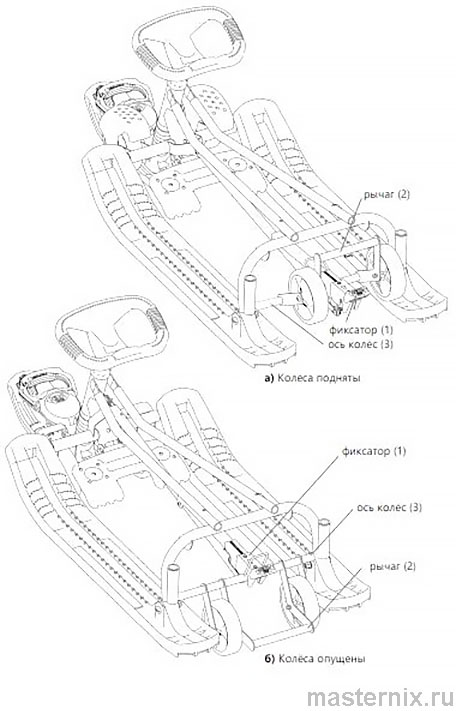

рис. 2 Механизм выдвижных колёc

❗👉➨ Внимание! При опускании колёс соблюдайте последовательность:
- носком ноги поднимите фиксатор (1)
- надавите на рычаг (2)

4.6.2. Для приведения снегоката в исходное положение (опора на лыжи), необходимо:
- ногой поднять фиксатор (1), снегокат опустится (рис. 2, б);
- носком ноги поднять рычаг (2) до фиксированного положения.
При этом фиксатор должен зацепиться за ось колёс (3).

4.7. Снегокат оснащен буксировочным тросом-рулеткой. Для безотказной работы механизма рулетки необходимо соблюдать правила:
- после использования снегоката просушите рулетку, поставив снегокат вертикально;
- во время просушивания периодически, через 5-7 часов проверяйте работу рулетки;
- время просушивания 1-1,5 суток при комнатной температуре.

4.8. Рекомендуется при катании использовать защитную экипировку.

4.9. Механизм опускания полозьев является тормозным устройством при перемещении «на колёсах». Поэтому после окончания движения «на колёсах» опустите снегокат «на полозья».

4.10. После использования снегоката, очищайте все узлы от грязи, снега и солевых отложений. После окончания зимнего сезона протрите снегокат и храните в сухом помещении при температуре +2...+25° С, при влажности 45-70%, не допуская прямого попадания солнечного света. Обратите внимание, при длительном хранении снегокат не должнен опираться на колёса, т.е он должен стоять вертикально или колёса должны быть подняты над полозьями.

5. Требования к безопасности

5.1 Категорически не допускается:

- перевозить детей по проезжей части дорог на снегокате;
- буксировка снегоката механическим транспортным средством;
- пользоваться неисправным снегокатом (все соединения изделия должны быть цельными и зафиксированы в соответствии с паспортом);
- свободное волочение буксировочной верёвки;
- использовать снегокат на неприспособленных, замусоренных, а также неровных и бесснежных поверхностях и склонах с углом спуска более 35°;
- эксплуатация с неисправным тормозным устройством;
- эксплуатация с нагрузкой на сиденье, превышающей указанную грузоподъемность (таб. 1).

5.2 Не оставляйте детей без присмотра.

5.3 Не оставляйте снегокат на наклонной поверхности.

5.4 Снегокат разработан для одного человека.

5.5 Использовать защитную экипировку при катании с горок.

5.6 Необходимо иметь определенные навыки управления снегокатом.

ПРЕДУПРЕЖДЕНИЯ!

- Не разработан специально для детей младше 3-х лет, существует опасность получения травм, связанных с падением со снегоката.
- Грузоподъемность не более 25 кг.
- Использовать защитную экипировку.
- Не использовать на дорогах общего пользования.
- Укомплектован транспортировочным тросом, использовать только под присмотром взрослых, с целью предотвращения травм.

6. Сведения о приёмке

Изделие проверено на соответствие требованиям действующей технической документации, соответствие образцу-эталону и признано годным к эксплуатации.

❗👉➨ Запрещено вносить изменения в конструкцию изделия!

7. Гарантии изготовителя

7.1. Предприятие-изготовитель гарантирует качество изделия при условии соблюдения потребителем правил и рекомендаций данного руководства.

7.2. Гарантийный срок - 12 месяцев. Исчисляется со дня продажи при наличии в паспорте отметки.

7.3. Гарантия распространяется только на повреждения, образовавшиеся вследствие производственного брака.

7.4. Гарантия не распространяется на:
- ходовую часть коляски (колеса, пластиковые втулки колес, пружины и пр.);
- механические повреждения, образовавшиеся по вине владельца коляски, при несоблюдении правил эксплуатации;
- естественный износ деталей изделия;
- повреждения, образовавшиеся по причине неправильного хранения коляски и ремонта.

Производитель оставляет за собой право вносить в конструкцию и внешний вид изменения, не ухудшающие качества изделия. Срок службы - 5 лет.

❗👉➨ Внимание! Паспорт следует хранить в течение всего срока службы коляски.

Соответствует требованиям ТР ТС 007/2011 «О безопасности продукции, предназначенной для детей и подростков». ТУ 9692-002-84597115-2014 Модель НД7-3. Сделано в России.

ООО «Ника». 426052, Россия, Удмуртская Республика, г. Ижевск, ул. Лесозаводская, д. 23
тел. (3412) 55-00-00, e-mail: , www.nika-foryou.ru
Вы можете оставить отзывы, пожелания и замечания: e-mail: , тел. (3412) 90-99-99
