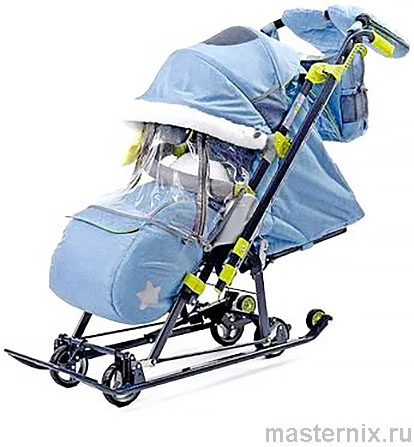

Коляска комбинированная с трансформируемым кузовом NIKA KIDS ND7-7 Инструкция по сборке и эксплуатации

Санки - коляска комбинированная "Ника детям 7-7" НД7-7 Инструкция

Коляска поставляется в сложенном положении

Перед эксплуатацией коляски следует ознакомиться с настоящим паспортом и руководством по эксплуатации, обратив внимание на разделы «Указания по эксплуатации» и «Требования безопасности».

.

1. Назначение

Коляска предназначена для перевозки детей по плотному снегу и льду, при температуре воздуха до -25°С, и оснащена выдвижными колесами на мягких шинах для перемещения на короткие дистанции (по магазину, через проезжую часть дороги и т.п.) по твердому покрытию (асфальт, плитка, бетон и др.). Коляска имеет крепкий сварной каркас, покрытый морозостойкой порошковой эмалью, и мягкий чехол со светотражающей окантовкой для безопасности детей в вечернее время. Функция качания сидения, перекидная ручка оригинальной конструкции с удобным механизмом фиксации, автоматический наклон спинки при сложении позволяют комфортно пользоваться коляской. Предназначена для детей до 3-х лет.

2. Техническая характеристика (табл. 1)

Параметры	Положение на колесах	Положение на лыжах
Длина в рабочем положение, мм	1250
Ширина посадочного места, мм	385 (размер по стойкам рамы)
Ширина по колесам/ полозьям, мм	340 (передние)/260 (задние)	445
D колес/ Ширина полозьев, мм	128	20x40
Высота до ручки, мм	1050	990
Высота до сиденья, мм	360	285
Масса, кг	12,7
Ремень безопасности	+
Козырек	+
Размер в сложенном положении	1170x510x320
Регулировка наклона спинки	3 положения (сидя/полулежа/лежа)
Съемная сумка	+
Автоматический наклон спинки при сложении коляски	+

3. Комплектность

- коляска 1 шт.
- паспорт и руководство по эксплуатации 1 шт.
- упаковка (полиэтиленовый пакет) 1 шт.
- сумка 1 шт.

Описание

Наименование: Ника-детям 7-7
Артикул: НД 7-7

Краткое описание

Перекидная ручка, плоские полозья 40 мм, пятиточечный ремень безопасности, складной козырек, чехол для ног на молнии, светоотражающие элементы, съемный матрасик, съемный прозрачный дождевик, страховочное ограждение для ребенка (бампер), сумка, утепленные рукавички, широкое посадочное место, смотровое окошко для наблюдения за ребенком, выдвижные колеса на мягких шинах, регулируемая подножка, три положения спинки, фиксатор козырька, удобный механизм качания, механизм автоматического наклона спинки.

..

4. Указания по эксплуатации

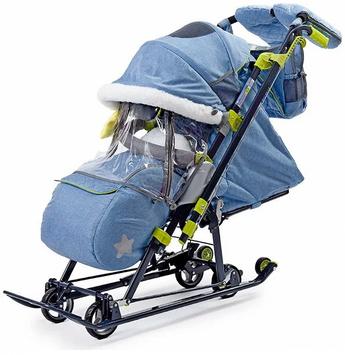

Рис. 1 Коляска, арт. НД7-7

4.1. Коляска поставляется в сложенном виде.

Для приведения в рабочее состояние необходимо:
- Отстегнуть чехол для ног;
- Перекинуть подножку в положение «лежа» переместить сидение в положение, при котором оно должно оказаться над подножкой;
- Придерживая рукой сиденье, потянуть вверх за ручку. Каркас должен разложиться. Сидение при этом должно опираться на ось подножки;
- Замками-фиксаторами скрепить ручку со стойкой подножки;
- Пристегнуть чехол для ног;
- Отрегулировать положение спинки (см. п. 4.2);
- Закрепить боковые страховочные ремни, используя пряжки (см. рис. 2);
- Установить подножку (1) (см. рис. 1) в одно из трех положений в зависимости от возраста ребенка и положения спинки;
- Опустить козырек при необходимости.

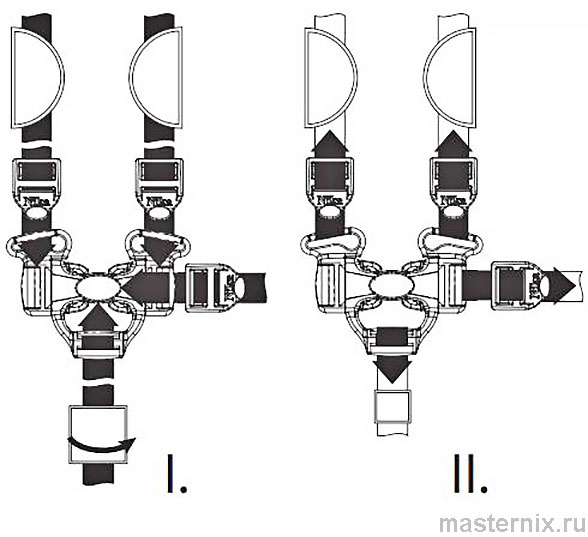

Рис. 2 Крепление ремней безопасности

4.2. Регулировка положения спинки осуществляется за счет фиксации в одном из трех положений, от положения «сидя» до положения «лежа». Для изменения угла наклона необходимо поднять фиксатор (2) на спинке, повернуть спинку до желаемого положения, при этом фиксатор должен попасть в паз на упоре.

4.3. Складывание коляски производится в следующее последовательности:
- Поднимите фиксаторы, соединяющие подножку с ручкой;
- Сложите коляску, спинка должна опуститься в крайнее нижнее положение, стопор фиксатора при этом должен находиться на крайнем упоре (3) «гребенки», рис. 1.

4.4. Для удобства перемещения ребенка коляска имеет перекидную ручку оригинальной конструкции. Для изменения ее положения потяните за рычаги (4) с обеих сторон ручки и поверните ее, в крайнем положении она автоматически зафиксируется.

4.5. Каркас оснащен фиксатором козырька (5) (рис. 1). Он позволяет дискретно перемещать и фиксировать козырек в нужном положении.

4.6. Во избежание поломки каркаса не раскачивайте коляску из стороны в сторону.

4.7. Перемещение коляски по твердому покрытию.

4.7.1. Для перемещения по твердому покрытию необходимо выдвинуть колеса, закрепленные на каркасе. Для этого носком ноги поднимите фиксатор (1) (рис. 3), колеса опустятся, затем нажмите на рычаг (2) доведите колеса до фиксированного положения. Паз на фиксаторе при этом должен зацепиться за ось колес (3).

Рис. 3-1 Механизм выдвижных колес. Колеса подняты

❗👉➨ Внимание! При опускании колес соблюдайте последовательность:
а) Носком ноги поднимите фиксатор (1)
б) Нажмите на рычаг (2)

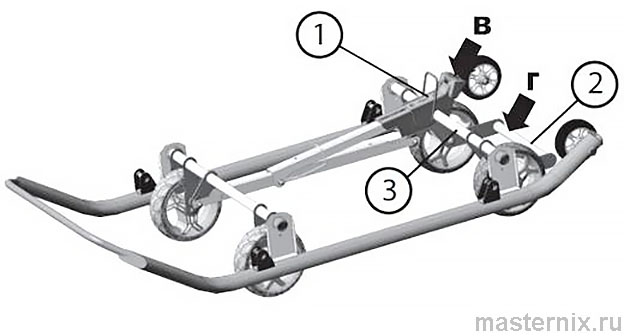

Рис. 3-2 Механизм выдвижных колес. Колеса опущены

❗👉➨ Внимание! При опускании колес соблюдайте последовательность:
в) Поднимите фиксатор (1)
г) Поднимите рычаг (2)

4.7.2. Для приведения коляски в исходное положение (опора на полозья), необходимо:
- Ногой поднять фиксатор (1), коляска опустится на полозья;
- Носком ноги поднять рычаг (2) (рис. 3) до фиксированного положения.
При этом паз на фиксаторе зацепится за ось колес (3), колеса зафиксируются над полозьями.

4.7.3. Для кратковременного перемещения по твердому покрытию, наклоните коляску до опоры на колеса (6) (рис. 1).

4.8. Механизм опускания полозьев является тормозным устройством при перемещении «на колесах». Поэтому после окончания движения «на колесах» опустите коляску «на полозья».

4.9. Для размещения различных мелочей в комплект коляски входит сумка, которая крепится на ручке.

4.10. После использования коляски, очищайте все узлы от грязи, снега и солевых отложений. После окончания зимнего сезона протрите коляску и храните в сухом помещении при температуре +2...+25°С, при влажности воздуха 45-70%, не допуская прямого попадания солнечного света. Обратите внимание, при длительном хранении коляски не должны опираться на колеса, т. е. они должны стоять вертикально или колеса должны быть подняты над полозьями.

4.11 Для удобной транспортировки коляски используйте ремень-фиксатор (7) (рис. 1). Им зафиксируйте раму с задней стойкой в сложенном положении.

4.12. В коляске предусмотрено быстросъемное страховочное ограждение для ребенка (бампер) (8), которое крепится за стойки рамы с внутренней стороны (рис. 4). Выступ на раме должен попасть в отверстие для крепления бампера.

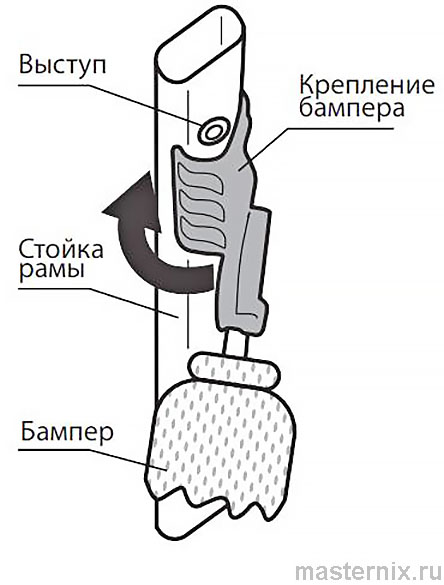

Рис. 4 Крепление бампера

4.13. Рекомендуется периодически смазывать шарниры качания силиконовой смазкой.

5. Требования безопасности

5.1. Во избежание травм, связанных с выпадением ребенка из коляски, всегда используйте ремень безопасности (рис. 2).

5.2. Запрещается
- Катать детей с горок;
- Нагружать коляску весом более 25 кг;
- Перевозить детей в коляске по проезжей части дороги;
- Оставлять коляску в положении «на колесах» («полозьях») на наклонной поверхности.

5.3. Соблюдайте осторожность при наклоне коляски во избежание переворачивания.

5.4. Не позволяйте детям поднимать, опускать лыжи, складывать-раскладывать коляску.

5.5. Не оставляйте детей без присмотра в коляске

6. Сведения о приемке

Изделие проверено на соответствие действующей технической документации, образца-эталона, утвержденного в установленном порядке и признано годным для эксплуатации.

7. Гарантии изготовителя

7.1. Предприятие-изготовитель гарантирует качество изделия при условии соблюдения потребителем правил и рекомендаций данного руководства.

7.2. Гарантийный срок - 12 месяцев. Исчисляется со дня продажи при наличии в паспорте отметки.

7.3. Гарантия распространяется только на повреждения, образовавшиеся вследствие производственного брака.

7.4. Гарантия не распространяется на:
- ходовую часть коляски (колеса, пластиковые втулки колес, пружины и пр.);
- механические повреждения, образовавшиеся по вине владельца коляски, при несоблюдении правил эксплуатации;
- естественный износ деталей изделия;
- повреждения, образовавшиеся по причине неправильного хранения коляски и ремонта.

Производитель оставляет за собой право вносить в конструкцию и внешний вид изменения, не ухудшающие качества изделия. Срок службы - 5 лет.

❗👉➨ Внимание! Паспорт следует хранить в течение всего срока службы коляски.

Соответствует требованиям ТР ТС 007/2011 «О безопасности продукции, предназначенной для детей и подростков». ТУ 9692-002-84597115-2014 Модель НД7-3. Сделано в России.

ООО «Ника». 426052, Россия, Удмуртская Республика, г. Ижевск, ул. Лесозаводская, д. 23
тел. (3412) 55-00-00, e-mail: , www.nika-foryou.ru
Вы можете оставить отзывы, пожелания и замечания: e-mail: , тел. (3412) 90-99-99
