Сканер штрих-кода MERTECH CL-600/CL-2200/CL-2300 SUPERLEAD. Краткое руководство пользователя

Технические параметры и ключевые возможности

Что умеет 2D-сканер Mertech CL-серии

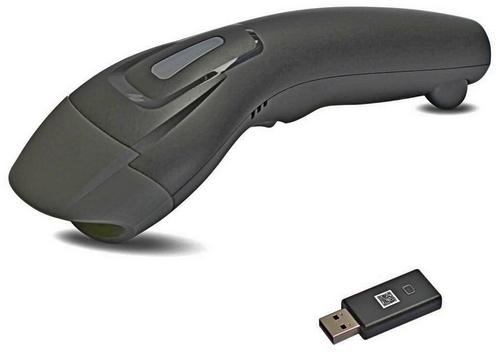

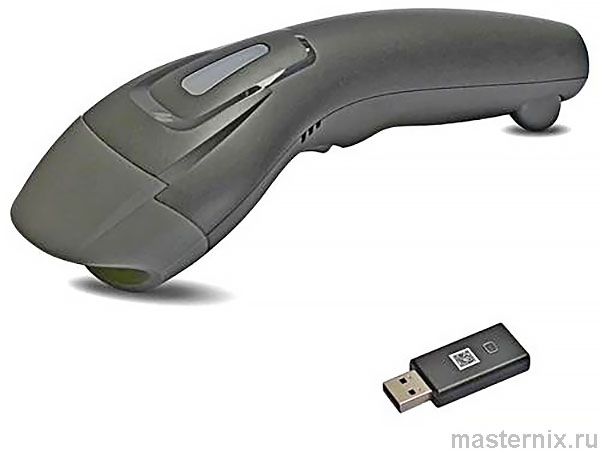

Mertech CL-600, CL-2200 и CL-2300 — это беспроводные ручные сканеры с 2D-матрицей, способные считывать как линейные, так и двумерные коды. Скорость 100 сканирований в секунду означает: даже если штрих-код повреждён или наклеен криво, устройство справится с задачей.

Дальность беспроводной связи до 100 метров — серьёзный плюс для складов и больших торговых залов. Не нужно тянуть провода, сканер свободно перемещается в пределах помещения.

Поддерживаемые форматы:

• 1D: UPC, EAN, Code128, Code39, Code93, Code11, Matrix 2of5, Interleaved 2of5, Codabar, MSI Plessey, GS1 DataBar, почтовые коды России и Кореи;
• 2D: PDF417, Data Matrix, QR Code, MicroQR, Aztec, Hanxin, Maxicode.

Важный момент: сканер официально поддерживает ЕГАИС и систему маркировки Честный ЗНАК. Это критично для розницы и опта в России — без совместимости с этими системами работа просто невозможна.

Корпус защищён по стандарту IP54: пыль и брызги ему не страшны. Рабочая температура от 0 до +50 °C — достаточно для большинства помещений. Аккумулятор 2600 мАч обеспечивает долгую автономную работу, а ресурс триггера в 5 миллионов нажатий говорит о надёжности механики.

Что входит в комплект и как подготовить сканер

Состав поставки и первичная проверка

В коробке вы найдёте:

• сам сканер;
• USB-приёмник для беспроводного подключения;
• кабель USB Type-A → Type-C длиной 105 см;
• инструкцию на русском языке;
• гарантийный талон;
• упаковку.

Перед началом работы проверьте целостность корпуса, отсутствие повреждений на кабеле и заряд аккумулятора. Если сканер не реагирует на нажатие курка — возможно, он в режиме ожидания или разряжен.

Включение, выключение и зарядка аккумулятора

Как включить, выключить и контролировать заряд

Включение: зажмите курок на 7 секунд. Устройство подаст звуковой сигнал, загорится индикация — сканер готов к работе. Просто, без лишних кнопок.

Выключение: отсканируйте специальный штрих-код 【Выключить】 из инструкции или дождитесь автоматического отключения по таймеру. Удобно, если сканер забыли выключить — он сам перейдёт в энергосберегающий режим.

Низкий заряд: четыре коротких звуковых сигнала предупреждают, что батарея садится. Не игнорируйте этот сигнал — внезапное отключение в разгар рабочей смены создаст лишние проблемы.

Зарядка возможна двумя способами:

1. через кабель micro-USB;
2. через зарядную станцию (при наличии).

Индикация процесса: красный светодиод — идёт зарядка, зелёный — батарея полностью заряжена. Никаких догадок, всё наглядно.

Подключение к приёмнику и Bluetooth-устройствам

Два варианта беспроводного подключения

Подключение к штатному USB-приёмнику:

1. Вставьте приёмник в порт компьютера или кассы.

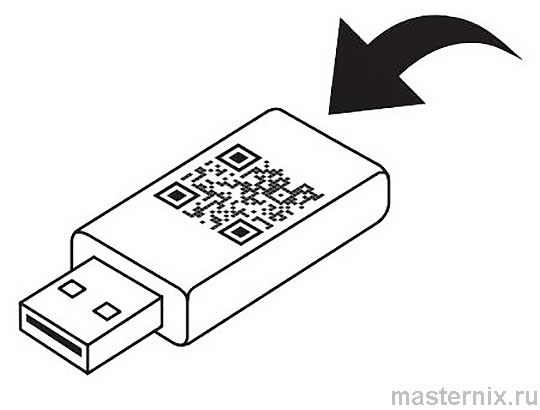

2. Отсканируйте штрих-код на корпусе приёмника.
3. Сканер автоматически установит соединение — готово.

Подключение по Bluetooth к мобильным устройствам:

1. Активируйте режим обнаружения на сканере (отсканируйте соответствующий код).
2. На смартфоне или планшете включите Bluetooth и найдите устройство с именем вида 【Su_+СерийныйНомер】.
3. Выполните сопряжение — подключение подтвердится звуковым сигналом.

Важный нюанс: при работе через Bluetooth убедитесь, что на мобильном устройстве разрешён доступ к клавиатурным устройствам ввода. Иначе отсканированные данные просто не попадут в нужное поле.

Настройка метода ввода для Windows, iOS, Android

Как адаптировать сканер под разные операционные системы

Сканер эмулирует клавиатуру, но разные ОС по-разному обрабатывают ввод. Чтобы избежать проблем с раскладкой или пропуском символов, настройте метод ввода под вашу систему.

Для iOS/Android: отсканируйте код 【Изменить метод ввода (IOS/ANDROID)】 — сканер переключится в режим, оптимизированный для мобильных платформ.

Для Windows: используйте код 【Изменить метод ввода (WINDOWS)】 — активируется режим совместимости с десктопными приложениями.

Скрыть/показать виртуальную клавиатуру на iOS: отдельный штрих-код позволяет управлять отображением экранной клавиатуры. Полезно, чтобы она не перекрывала поля ввода при сканировании.

Практический совет: если после сканирования символы «улетают» не туда или вводятся с задержкой — скорее всего, выбран неверный метод ввода. Перенастройте и проверьте снова.

Конфигурация интерфейсов и суффиксов передачи

Настройка окончания строки и типа подключения

Суффиксы определяют, какой символ будет добавляться после каждого отсканированного кода. Это влияет на то, как данные обрабатываются в учётной системе.

• 【Добавить суффикс CR】 — добавляет возврат каретки (Carriage Return);
• 【Добавить суффикс LF】 — добавляет перевод строки (Line Feed);
• 【Добавить суффикс CR+LF】 — добавляет оба символа, универсальный вариант для большинства систем.

Переключение интерфейсов:

• 【USB-HID (беспроводной)】 — режим эмуляции клавиатуры, работает «из коробки», драйверы не нужны;
• 【USB-COM (беспроводной)】 — режим виртуального COM-порта, требует установки драйвера с сайта service.mertech.ru.

Важно: при работе через USB-концентраторы некоторые модели могут нестабильно передавать данные. По возможности подключайте приёмник напрямую в порт компьютера.

Ручной и автоматический режимы сканирования

Как выбрать способ активации сканирования

Режим по нажатию курка: классический вариант. Нажали — сканер считает код, отпустили — остановился. Полный контроль, минимум ложных срабатываний.

Автоматическое сканирование: сканер постоянно «смотрит» в объектив и считывает коды без нажатия курка. Удобно на конвейере или при потоковой обработке товаров. Но есть нюанс: если в зоне видимости много штрих-кодов, возможны случайные считывания.

Выбор режима зависит от задачи. Для кассы и склада с ручной обработкой — курковый режим. Для сортировочных линий — автоматика.

Режим чтения с разных носителей:

• 【Штрих-код с бумажного носителя】 — оптимизирован для матовых поверхностей;
• 【Штрих-код с электронного носителя】 — компенсирует блики от экранов смартфонов и планшетов.

Если сканер «не видит» код с экрана — переключитесь на режим для электронных носителей. Часто это решает проблему за секунду.

Сброс настроек и управление временем ожидания

Восстановление параметров и энергосбережение

Восстановление заводских настроек: отсканируйте код 【Восстановить заводские настройки】 — все пользовательские изменения сбросятся. Полезно, если сканер начал «глючить» после экспериментов с конфигурацией.

Таймер ожидания:

• 【10 минут (по умолчанию)】 — стандартный режим энергосбережения;
• 【1 час】 — для длительных смен без частых сканирований;
• 【Запрет автоматического отключения】 — сканер будет работать постоянно, пока не разрядится аккумулятор.

После истечения таймера сканер выключается автоматически. Для возобновления работы просто включите его заново — все настройки сохранятся.

Совет: если сканер используется эпизодически, оставьте таймер 10 минут. Если работает в потоке — отключите автовыключение, чтобы не терять время на повторные включения.

Работа с ЕГАИС и маркировкой Честный ЗНАК

Особенности считывания специальных кодов

Сканер поддерживает чтение кодов ЕГАИС и системы Честный ЗНАК «из коробки». Встроенная память на 512 Кб позволяет хранить более 4000 кодов — достаточно для автономной работы в течение смены.

Распознавание со сложных поверхностей: алгоритмы сканера компенсируют блики, низкую контрастность и деформации кода. Даже если этикетка помята или наклеена на глянцевую упаковку — шанс считать данные высок.

Подсветка 6500К (белый LED) обеспечивает чёткое освещение зоны сканирования в условиях плохой освещённости. Это особенно важно для складов с неравномерным светом.

Синхронная и асинхронная передача данных

Как выбирается способ отправки отсканированных кодов

Синхронная передача: данные отправляются на устройство мгновенно после сканирования. Требует постоянного активного соединения. Если связь прервётся — данные не сохранятся.

Асинхронная передача: сканер сохраняет коды во встроенную память и отправляет их, когда соединение восстановится. Идеально для работы в зонах с нестабильным беспроводным сигналом.

Выбор режима зависит от инфраструктуры. Если на складе есть «мёртвые зоны» для радиосигнала — асинхронный режим спасёт от потери данных.

Сохранение, выгрузка и очистка памяти сканера

Работа с накопленными штрих-кодами

Сохранение информации: в асинхронном режиме сканер автоматически записывает отсканированные коды во внутреннюю память. Никаких дополнительных действий не требуется.

Выгрузка сохранённых данных: отсканируйте код 【Выгрузить сохранённую информацию】 — сканер передаст накопленные коды на подключённое устройство.

Проверка количества записей: код 【Отобразить общее количество выгруженной информации】 покажет, сколько кодов уже передано. Удобно для контроля полноты синхронизации.

Очистка памяти: после успешной выгрузки отсканируйте код 【Очистка памяти】 — сканер удалит переданные данные и освободит место для новых записей.

Важно: не очищайте память до подтверждения успешной выгрузки. Иначе данные будут потеряны без возможности восстановления.
