Методика калибровки весов CAS моделей: AD, DL, DB, CL, LP, SW, AP, ER, PDI, EM

Инструкция по калибровке весов CAS моделей: AD, DL, DB, CL, LP, SW, AP, ER, PDI, EM

Во всех моделях CAS, кроме индустриальных калибровка включает пять этапов:

➠ С-1 цифровое значение датчика и аналогового модуля.
➠ С-2 время импульса запроса на аналоговый модуль (не критичный параметр).
➠ С-4 опции настройки НВП и дискреты в восьмибитном формате. (опция влияет только на арифметическое логическое устройство, то есть если отсутствует калибровка С3, то и эту опцию изменять не следует).
➠ С-6 (только для 1Р-уег1.6) настройка датчиков термопринтера.
➠ С-9 (только для ADH,1p-1.6) значение кофициента G притяжения земли.

Для весов, имеющих не более 4-х кнопок управления, переключение подкалибровок происходит кнопкой ON/OFF. В противном случае - набором на цифровой клавиатуре.

В весах с ЖК дисплеями и светодиодными матрицами (тип SW, TP, EM, MV, D1, BW, BI, CI) используется калибровочная кнопка, в весах с зеленым вакуумным индикатором (тип AD, DB, 1P, ADH, AP, TC) - калибровочный переключатель.

.

Инструкция по калибровке

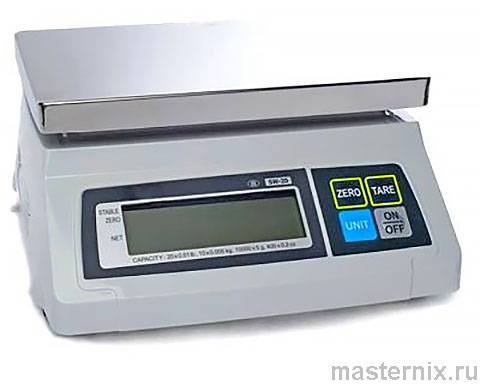

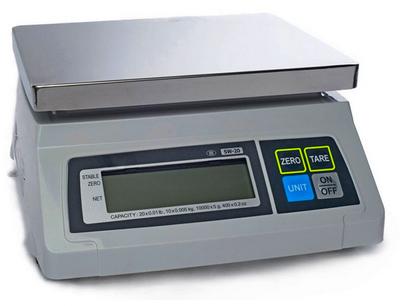

Весы CAS SW до 2006 года выпуска (без зуммера)

- снимите весовую платформу
- открутите длинный болт под желтой наклейкой
- перевернте весы, открутите винт на железном ярлыке и снимите его.

Нажмите кнопку ON/OFF и включите весы, подождите 30сек

Нажмите ON/OFF, на дисплее отобразится 1-ХХ - это первая опция настройки весов на НВП и дискрету.

Если нужно изменить значение, используйте клавиши:
ZERO - переключает опцию (всего 3)
HOLD - сдвигает цифру влево
TARE - набирает цифру.

Пример: набрать (1-21)
нажать TARE набрать 1-Х2, нажать HOLD цифра 2 сдвинется влево, нажимая кнопку TARE до единицы получаем 1-21. Для следующей опции нажать кнопку ZERO и ввести вторую опцию, для сохранения опций надо ввести все три опции.

Sw2: 1-21; 2-61; 3-11
Sw5: 1-22: 2-61; 3-11
Sw10: 1-23; 2-61; 3-11
Sw20: 1-24: 2-61; 3-11

Если опции не нужно изменять: - нажмите ON/OFF. На дисплее отобразится 4XXX - цифровое значение датчика (в исправных весах это значение меняется от 4000 до 8000).
- Нажимаете ON/OFF - на дисплее отобразится 4XXX цифровое значение аналогового модуля.
- Продолжайте нажимать ON/OFF - на дисплее отобразится ULOAD.
- Установите на место платформу без нагрузки, нажмите ON/OFF. На дисплее отобразится LOAD.
- Установите на платформу НВП соответствующим нагрузке датчика (sw2=2kg).
- Нажимаете ON/OFF на дисплее отобразится END.

Калибровка завершена.

..

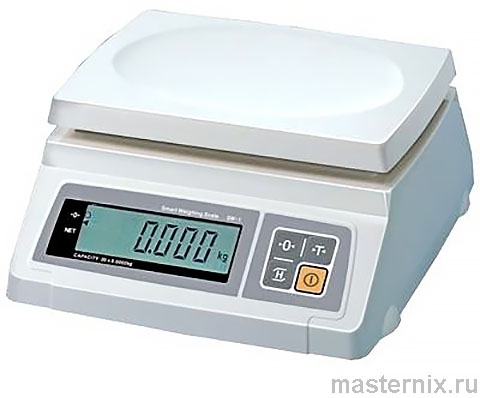

Весы CAS SW после 2006 года (с зуммером)

- снимите весовую платформу
- открутите длинный болт под желтой наклейкой
- перевернте весы, открутите винт на железном ярлыке и снимите его.

Нажмите кнопку ON/OFF и включите весы, подождите 30сек

На ЖК дисплее отобразится С-0. Для изменения опций используйте функции клавиш:
ZERO - переключает опцию (всего 9)
HOLD - сдвигает цифру влево
TARE - набирает цифру.

С-0: выход из опции
С-1: цифровое значение датчика
С-2: время импульса запроса на аналоговый модуль (некритичный параметр)
С-3: калибровка нормированным грузом
С-4: опции настройки НВП и дискреты в восмибитном формате.
С-5 - С-9: не используются.

Действия: - Нажмите кнопку ZERO несколько раз, пока на дисплее не высветится симпол "С" с нужным цифровым значением (С-3)
- Нажмите кнопку TARE. На дисплее отобразится ULOAD. - Установите на место платформу без нагрузки, нажмите ZERO. На дисплее отобразится LOAD.
- Установите на платформу НВП соответствующим нагрузке датчика (sw2=2kg).
- Нажмите кнопку ZERO. На дисплее отобразится С-0
- Нажмите кнопку ZERO и выходите из режима калибровки.

Пример: набрать (41-01)
Нажимая кнопку TARE набрать 41-Х1. Нажать HOLD - мерцающяя цифра переключится. Нажимая кнопку TARE до единицы получаем 41-01. Для следующей опции нажать кнопку ZERO и ввести вторую опцию. Для сохранения опций - ввести все шесть опций.

...

Весы CAS SW2: C4101, C4208, C4300, C4400, C4501, C4600
Весы CAS SW5: C4101, C4218, C4300, C4400, C4500, C4600
Весы CAS SW10: C4101, C4228, C4300, C4400, C4501, C4600
Весы CAS SW20: C4101, C4240, C4300, C4400, C4501, C4600

- После ввода всех опций кнопкой HOLD переключить на С-0.
- Нажмите кнопку ZERO.

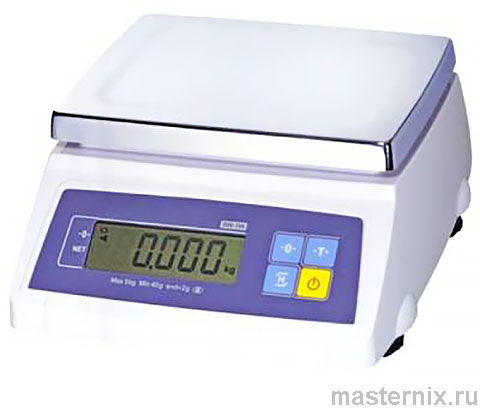

Калибровка весов CAS SW нового образца (2010)

- Снимите калибровочную пластину, находящуюся снизу весов.
- Нажмите и удерживайте калибровочную кнопку, расположенную под пластиной и одновременно включите весы кнопкой ВКЛ. На индикаторе загорится CAL 1.
- Кнопкой TARE листайте до CAL. Удостоверьтесь, что весы стоят горизонтально по уровню, на весах установлена платформа, и она разгружена.
- Нажмите кнопку ZERO (0), на индикаторе загорится ZERO.
- Нажмите ZERO (0) еще раз, начнется калибровка нуля и высветится цифровое значение нуля (для 10-ки около 15000). После появится надпись Midup.
- На платформу установите половину НПВ (для 5 кг нужно ставить 2 кг) и нажмите ZERO (0) еще раз. Появится цифровое значение для этой точки (для 10-ки около 45000).
- После появления надписи Full, установите на весовую платформу НПВ и нажмите ZERO (0). Появится цифровое значение для этой точки (для 10_ки около 75000). На индикаторе появится надпись Middn.
- На платформу установите половину НПВ (для 5 кг нужно ставить 2 кг) и нажмите ZERO (0). Вновь появляется цифровое значение для этой точки (у 10-ки – 45000) и весы выходят в CAL 3.
- Калибровка окончена. Выйти из режима калибровки кнопкой ВКЛ.

Также можно откалибровать весы процентом от НПВ в опции CAL 7: - Кнопкой TARE листайте разряды, кнопкой ZERO листайте числа. Таким образом, вводится процент.
- Нажмите кнопку ZERO (0) - появляется надпись ZERO.
- Нажмите снова ZERO (0) - идет тест нуля. - Установите на платформу нужный вес и нажмите ZERO (0). Вновь появляется цифровое значение для этой точки, и весы выходят в CAL.
- Калибровка окончена. Выйти из режима калибровки кнопкой ВКЛ.

Значение опций

Значение универсальных для всех НПВ опций
CAL 4: C41 b4; C43 0F

Значение дискреты выставляется в CAL 10, параметр id. Кнопкой TARE листайте разряды кнопкой, ZERO листайте числа.

Цифровые значения для четырех точек: ZERO, Midup, Full, Middn.

2:

5: 15500, 46300, 77000, 46300.

10: 15000, 45000, 75000, 45000.

20: 11600, 41700, 71800, 41700.

CAL 1 и CAL 5: цифровое значение датчика.

CAL 6: значение равно 5 для всех НПВ.

CAL 7: калибровка процентом.

CAL 9: Сила земного притяжения. Два параметра G-1 и G-2 имеют значение 9,7946. Они одинаковые для всех НПВ. Кнопкой TARE листайте разряды, кнопкой ZERO листайте числа.

CAL 10: UNIT - 0 (для всех НПВ),
TARE (изменение НПВ): 00020, 00010, 00005, 00002 соответственно для 20, 10, 5, 2кг.
MID (изменение дискреты с изменением НПВ): 00010, 00005, 00002, 00001.
g - dp - 3 для всех Н11В.id - (дискрета) 0,010, 0,005, 0,002, 0,001 соответственно для 20, 10, 5, 2кг.
DUAL - 0, TARE - 0 для всех НПВ по умолчанию.

CAL 11 - 00. ID весов (используется для подключения весов к компьютеру).

....

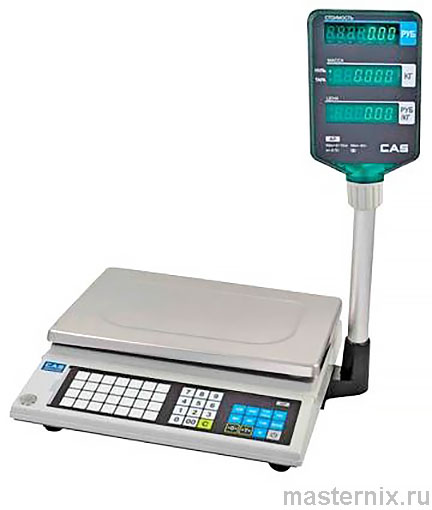

Калибровка весов CAS AP (m,ex)

- Снимите платформу.
- Слева от центра снимите круглую крышечку.
