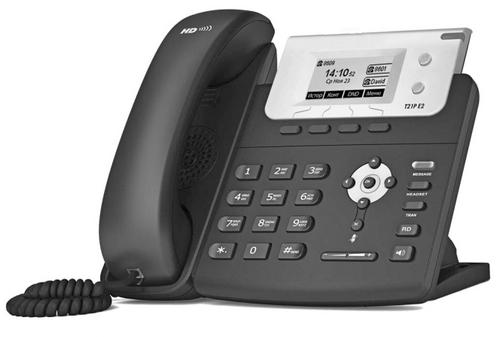

IP-телефон Yealink SIP-T21P Инструкция на русском языке

Телефонный аппарат YEALINK SIP-T21P / SIP-T21P E2 Краткое руководство для версии ПО версии 52.80.x.x и выше

Характеристики

Бренд: YEALINK
Модель: SIP-T21P E2
Тип: IP телефон
Дисплей: монохромный
Количество VoIP-аккаунтов: 2
Максимум номеров в телефонной книге: 1000
Поддержка протокола SIP: есть
Автоматическое определение номера: есть
Web-интерфейс: есть
Поддержка NAT/NAPT: есть
Подключение гарнитуры: ДА
Спикерфон: ДА
Подключение по Ethernet: ДА
Возможность монтажа на стену: есть
Питание: PoE/сетевой адаптер (опционально)
Вес упаковки (ед): 1.25 кг

Комплектация

1. SIP-телефон
2. Трубка
3. Провод для подключения трубки
4. Ethernet-кабель
5. Подставка
6. Краткое руководство
7. Адаптер питания
8. Гарантийный талон

❗👉➨ Мы рекомендуем использовать аксессуары, произведенные Yealink. Аксессуары других производителей могут повредить телефон.

.

Установка телефона

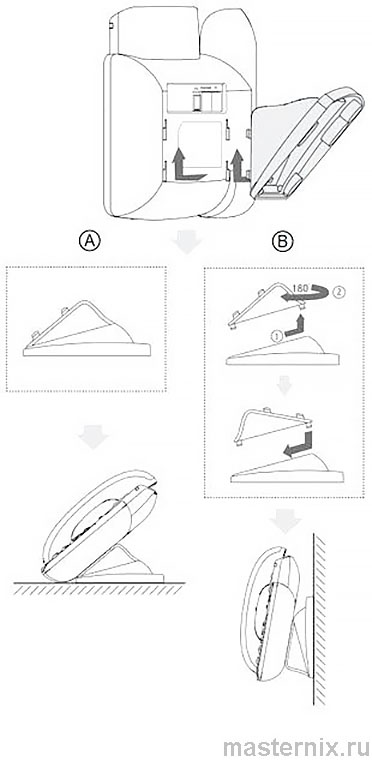

1. Прикрепите подставку как показано на рисунке:

(A) Установка на столе
(B) Крепление на стене

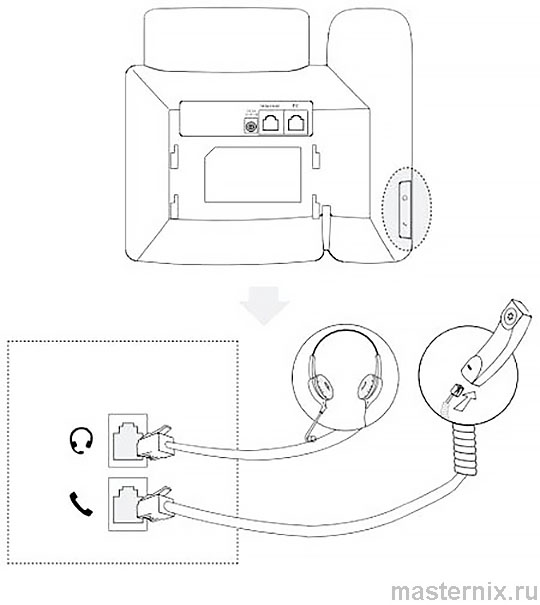

2. Подключите трубку и гарнитуру (опционально):

❗👉➨ Примечание: гарнитура в комплект поставки не входит

3. Подключите локальную сеть и питание:
Подключить локальную сеть и питание можно двумя способами. При выборе проконсультируйтесь с системным администратором.

(A) Подключение через адаптер питания
(B) Подключение через PoE - питание по сети Ethernet (только для SIP-T21P)

1. Адаптер питания DC 5В
2. Ethernet-розетка
3. Подключение компьютера через порт PC (при необходимости)
4. Подключение к коммутатору с портами PoE (IEEE 802.3af)

❗👉➨ Примечание 1: В линиях с поддержкой PoE (Power over Ethernet - питание по сети Ethernet) подключать адаптер питания категорически запрещено!

❗👉➨ Примечание 2: Используйте адаптер питания от производителя. Используя другой адаптер питания, Вы можете повредить SIP-телефон и будете лишены гарантии изготовителя!

..

Загрузка

После включения телефона начнется процесс загрузки системы.

После загрузки необходимо выполнить настройки с помощью экранного меню или веб-интерфейса устройства.

Настройка с помощью веб-интерфейса

Нажмите на телефоне кнопку [OK] для перехода в меню “Статус”. Посмотрите IP-адрес телефона. Для входа в веб-интерфейс введите этот адрес в строку веб-браузера (например: http://192.168.3.130). Логин/пароль по умолчанию: admin/admin.

❗👉➨ Примечание: чтобы зайти в веб-интерфейс устройства убедитесь, что Ваш компьютер находится с ним в одной локальной сети (для примера 192.168.3.х). Проконсультируйтесь с администратором сети или с технической поддержкой провайдера.

Настройка сетевых параметров: закладка Сеть → Основные → Настройка IPv4

DHCP: режим автоматического получения сетевых настроек от DHCP-сервера (используется по умолчанию).
Статический IP-адрес: режим, при котором все сетевые настройки (IP-адрес, маска подсети, шлюз и DNS-сервера) вносятся вручную в соответствующие поля.
PPPoE: необходимо указать параметры PPPoE (имя пользователя и пароль).

Настройка учетной записи: закладка Аккаунт → Аккаунт X (X=1,2)

Параметры:
Статус регистрации: Статус регистрации на SIP-сервере
Аккаунт: Включить/Отключить текущую учетную запись.
Лейбл: Название учетной записи, которое отображается на дисплее телефона.
Отображаемое имя: Используется в качестве Caller ID
Имя регистрации: Идентификационное имя (часто совпадает с именем пользователя).
Имя пользователя: SIP-номер, SIP ID или учетное имя
Пароль: Пароль учетной записи
SIP-сервер: IP-адрес или доменное имя SIP-сервера.

Иконки отображения статуса регистрации на экране телефона:

Зарегистрирован
Идет регистрация
Ошибка регистрации

Настройка с помощью экранного меню

Сетевые настройки

Нажмите экранную кнопку [Меню],
Кнопками навигации выберите пункт Настройки → Система → Сеть → Internet-порт,
Введите необходимые настройки в пункте IPv4 (или IPv6 при необходимости).

Настройки учетной записи:

Нажмите кнопку [Меню],
Кнопками навигации выберите пункт Настройки → Система → Аккаунты → Аккаунт Х (X=1,2),
Введите необходимые настройки в одну из трех учетных записей.

❗👉➨ Примечание: чтобы внести изменения в настройки сети и учетной записи требуется авторизоваться в телефоне как администратор. Для этого необходимо ввести пароль при входе в меню “Система” (по умолчанию: admin)

Простейшие операции

Исходящие вызовы

Обычный вызов

Снимите трубку, наберите номер на клавиатуре телефона и нажмите [Вызов]

Громкая связь

1. Нажмите кнопку в режиме ожидания

2. Наберите номер на клавиатуре телефона и нажмите [Вызов]

Гарнитура

1. Нажмите кнопку [HEADSET] для включения режима работы с гарнитурой

2. Наберите номер на клавиатуре телефона и нажмите [Вызов]

❗👉➨ Примечание: во время разговора можно переключаться между режимами, нажимая кнопки [HEADSET] или или просто поднимая трубку

Входящие вызовы

Для принятия вызова можно воспользоваться одним из следующих способов:

➠ Поднимите трубку
➠ Нажмите кнопку для принятия звонка в режиме громкой связи
➠ Нажмите кнопку [HEADSET] для принятия звонка в режиме использования гарнитуры

❗👉➨ Примечание: Вы можете проигнорировать звонок, нажав кнопку [Тихо], или отклонить звонок, нажав кнопку [Откл]

Завершить звонок

Для завершения вызова можно воспользоваться одним из следующих способов:

➠ Положите трубку или нажмите кнопку [Отм]
➠ В режиме громкой связи нажмите или нажмите кнопку [Отм]
➠ В режиме использования гарнитуры нажмите кнопку [Отм]

Повторный набор номера

Нажмите [RD], чтобы открыть список последних набранных номеров, кнопками и выберите нужный номер и нажмите кнопку [Вызов]

Нажмите дважды кнопку [RD], чтобы вызвать последний набранный номер

Отключение микрофона

Нажмите для отключения микрофона во время разговора
Еще раз нажмите для включения микрофона

Удержание вызова

Для постановки вызова на удержание:

Нажмите [Удерж] во время разговора

Для снятия вызова с удержания:

Если на удержании только один вызов нажмите кнопку [Возв] для снятия с удержания

Если на удержании несколько вызовов, нажмите или для выбора активного звонка

Трансфер (перевод вызова)

Вы можете использовать следующие виды перевода:

Слепой перевод:

1. Нажмите [Тран] во время активного разговора. Звонок поставится на удержание.

2. Наберите номер, на который будет совершен трансфер.

3. Нажмите [Тран] для завершения перевода звонка.

Полуавтоматический трансфер:

1. Нажмите [Тран] во время активного разговора. Звонок поставится на удержание.

2. Наберите номер, на который будет совершен трансфер, и нажмите кнопку [#] для вызова абонента.

3. Нажмите [Тран] для завершения перевода звонка, когда услышите гудки дозвона.

Сопроводительный трансфер:

1. Нажмите [Тран] во время активного разговора. Звонок поставится на удержание.

2. Наберите номер, на который будет совершен трансфер, и нажмите кнопку [#] для вызова абонента.

3. Предупредите абонента о переводе на него другого вызова и повторно нажмите кнопку [Тран] для завершения перевода звонка.

Переадресация вызова

Для включения переадресации на заданный номер выполните следующее:

1. Нажмите [Меню] для входа в главное меню и выберите Функции/Переадресация вызова.

2. Кнопками навигации выберите тип переадресации:
   — Всегда: безусловная переадресация всех вызовов
   — Когда занято: переадресация при занятости телефона
   — Нет ответа: переадресация, когда телефон не отвечает

3. Выберите Включено.

4. Укажите номер для переадресации в поле Номер.

5. Выберите таймаут вызова для переадресации “Нет ответа” в поле Ожидать (сек)

6. Нажмите [Сохр]

Конференция

1. Нажмите [Конф] во время активного разговора. Звонок поставится на удержание.

2. Наберите второй номер и нажмите кнопку [Вызов].

3. Когда второй абонент ответит, еще раз нажмите [Конф].

4. Для разрыва конференции достаточно просто положить трубку.

❗👉➨ Примечание: вы можете разбить конференцию на отдельные разговоры, нажав кнопку [Сплит]

Быстрый набор

1. Нажмите [Меню] для входа в главное меню и выберите Функции/Программируемые кнопки

2. Выберите кнопку и задайте функцию Быстрый набор

3. Укажите номер и лейбл (название кнопки на экране телефона)

4. Нажмите запрограммированную кнопку для осуществления Быстрого набора

Голосовая почта

❗👉➨ Примечание: необходимо предварительно внести номер для доступа к ящику голосовой почты, нажав кнопку [MESSAGE]

При получении сообщения индикатор кнопки MESSAGE загориться зеленым цветом. Для прослушивания голосового сообщения:

1. Нажмите [MESSAGE] для подключения к голосовой почте
2. Следуйте указаниям голосового меню

Элементы управления

История вызовов

1. Нажмите кнопку [Истор] в режиме ожидания для просмотра списков звонков

2. Выберите запись и одно из необходимых действий

Нажмите [Вызов] для вызова номера
Нажмите [Удал] для удаления записи из истории
Нажмите [Опции] и выберите действие:
   — [Детально] для просмотра подробной информации о вызове
   — [В контакты] для добавления номера в Контакты
   — [В черный список] для добавления номер в Черный список
   — [Удалить все] для удаления всех записей в истории

Контакты

Для добавления контакта:

1. Нажмите кнопку [Конт] в режиме ожидания и выберите нужную книгу

2. Нажмите кнопку [Доб]

3. Введите имя контакта, номер и аккаунт, через который совершать вызов данного абонента

4. Нажмите [Доб]

Для изменения контакта:

1. Нажмите кнопку [Конт] в режиме ожидания и выберите нужную книгу

2. Выберите контакт и нажмите кнопку [Опции], далее пункт [Детально]

3. Измените информацию

4. Нажмите [Сохр]

Для удаления контакта:

1. Нажмите кнопку [Конт] в режиме ожидания и выберите нужную книгу

2. Выберите контакт и нажмите кнопку [Опции], далее пункт [Удалить]

3. Нажмите [ОК] на вопрос “Удалить?”

❗👉➨ Примечание: добавлять контакты можно с помощью меню История

Регулировка громкости

1. Нажмите кнопку [-] [+] во время разговора для регулировки громкости используемого устройства (трубки, громкой связи или гарнитуры)

2. Нажмите кнопку [-] [+] в режиме ожидания для регулировки громокости мелодии звонка

Мелодия вызова (рингтон)

1. Нажмите [Меню] для входа в главное меню и выберите Настройки/Телефон/Мелодия и выберите нужную мелодию вызова

2. Нажмите кнопку [Сохр]

.

Утилизация устройства

В конце срока службы изделие нельзя выбрасывать вместе с обычным хозяйственным мусором, а следует отнести в пункт приема на утилизацию электрического и электронного оборудования. На это указывает специальный символ, инструкция по эксплуатации и/или маркировка на упаковке.

Некоторые из материалов, используемых при производстве изделия, могут быть переработаны, если их доставить в пункт приема.

Если Вам необходима информация о месте расположения пунктов приема на утилизацию, свяжитесь с органами местной власти.
