Назначение и области применения комплекта
Где используют беспроводную двухканальную сигнализацию
Вы когда-нибудь задумывались, как упростить управление воротами и одновременно защитить периметр участка? Комплект ACS-102 решает обе задачи сразу. Двухканальный приёмник работает как тревожная кнопка в охранных системах и как пульт дистанционного управления для бытовых и коммерческих объектов.
Что можно контролировать? Электрические ворота на въезде, автоматические шлагбаумы, электромагнитные замки в подъезде, раздвижные двери магазина, жалюзи на окнах и даже освещение во дворе. Два независимых канала — два сценария использования. Удобно, согласитесь?
Ключевые особенности приёмника и преимущества
Два канала, четыре режима и защита от несанкционированного доступа
Приёмник ACS-102 выделяется гибкостью: каждый из двух каналов настраивается независимо. Четыре режима работы позволяют адаптировать устройство под любую задачу — от простой коммутации до полноценной охраны. Дальность связи до 250 метров на открытой местности хватает для большинства частных домов.
Важный плюс: в память можно записать до 680 уникальных кодов. Система масштабируется — добавляйте пульты по мере роста потребностей. А защита от вскрытия корпуса и функция памяти последнего события делают устройство надёжным элементом безопасности.
Режим охраны: как работает автоматическая тревога
Автоматическая реакция на взлом и отключение питания
В режиме 【SECURITY】 любое нажатие кнопки пульта или попытка вскрыть корпус вызывает тревогу: реле размыкает цепь на 3 секунды. Но есть нюанс, о котором стоит знать заранее.
Устройство контролирует собственное питание. Если злоумышленник попытается обесточить приёмник, реле всё равно сработает — контакты разомкнутся. Это называется «защита от обесточивания», и она реально повышает уровень безопасности. Не каждый бюджетный контроллер так умеет.
Память события и тамперная защита
После срабатывания на корпусе загорается светодиод — включился таймер памяти. Система «помнит» последнее событие около 15–30 минут, затем данные стираются автоматически. Кстати, фиксируется только последнее нажатие — предыдущие удаляются. Имейте это в виду при настройке.
Кнопка 【Тампер】 контролируется микроконтроллером, а не механически. Это значит: внешние цепи не коммутируются через тампер, что увеличивает надёжность и срок службы. Снятая крышка = устройство не работает в режиме охраны. Логично и безопасно.
Четыре режима управления на каждый из двух каналов
Коммутация, удержание и импульс: выбираем под задачу
Не всем нужна тревожная сирена. Иногда достаточно просто включить свет или открыть ворота. Для этого предусмотрены три дополнительных режима на каждый канал:
- 【ON/OFF】 — каждое нажатие переключает реле: включено/выключено. Идеально для управления освещением или замком
- 【CONTINUOUS】 — реле работает, пока вы держите кнопку. Отпустили — цепь разомкнулась. Удобно для ворот: открыли, проехали, отпустили
- 【PULSE】 — короткий импульс ровно на 1 секунду. Подходит для звонков, сигналов или кратковременных команд
Переключение между режимами — дело пары минут. Но есть важное правило: меняйте настройки только при отключённом питании. Иначе приёмник может «зависнуть» или сохранить параметры с ошибкой. Проверено на практике.
Схема подключения к питанию и исполнительным устройствам
Правильный монтаж клемм и настройка напряжения

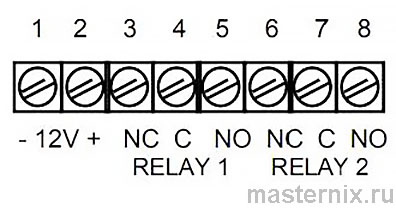

Подключение интуитивно понятное, но требует внимания к деталям. Клемма 【1】 — минус питания, клемма 【2】 — плюс (8,2–16 В постоянного тока). Клеммы 【3–8】 — выходы двух реле: 【RELAY 1】 и 【RELAY 2】.
Важно: реле рассчитано на разные параметры коммутации. Для постоянного тока: 30 В / 1 А или 60 В / 0,3 А. Для переменного: до 125 В / 0,5 А. Превышать эти значения нельзя — сгорит контактная группа. Если сомневаетесь в мощности нагрузки, поставьте промежуточное реле.
Настройка режимов через перемычки 【SEC】 и 【TGL】
Как установить нужный режим для каждого канала

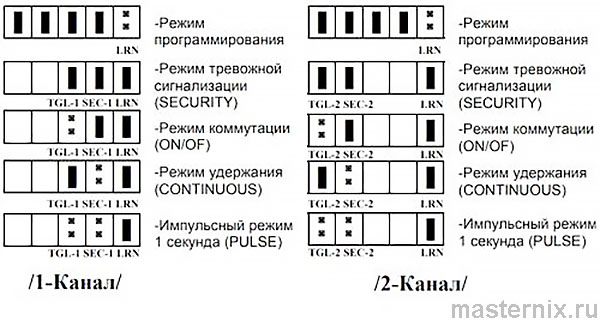

Настройка выполняется через перемычки на плате. Для первого канала используйте 【SEC-1】 и 【TGL-1】, для второго — 【SEC-2】 и 【TGL-2】. Комбинации простые:
- Обе перемычки на месте → режим 【SECURITY】 (тревожная сигнализация)
- Убрать 【TGL】 → режим 【ON/OFF】 (коммутация)
- Убрать 【SEC】 → режим 【CONTINUOUS】 (удержание)
- Убрать обе → режим 【PULSE】 (импульс 1 секунда)
Перемычка 【LRN】 отвечает за программирование пультов — не трогайте её при обычной настройке. И главное: все манипуляции с перемычками проводите только при отключённом питании. Безопасность прежде всего.
Обучение приёмника пультам: простая инструкция за 3 шага
Добавление новых пультов за 30 секунд
Программирование занимает меньше минуты. Снимите перемычку 【LRN】 — светодиод погаснет. Нажмите любую кнопку на пульте — светодиод на приёмнике мигнёт, подтверждая запись кода. Верните перемычку на место. Готово.
Хотите проверить, что код записался? Зажмите кнопку 【Тампер】 на 3 секунды, затем нажмите кнопку пульта. Если реле щёлкнет и светодиод загорится — всё работает. Для добавления второго, третьего пульта просто повторите процедуру.
Обратите внимание: в режиме 【SECURITY】 после программирования сразу включается память события. Это не ошибка, а особенность защиты. Просто учитывайте при тестировании.
Сброс памяти и перепрограммирование системы
Полная очистка записанных кодов
Иногда нужно начать с чистого листа — например, при потере пульта или смене владельца. Процедура простая, но требует последовательности:
- Отключите питание приёмника
- Снимите перемычку 【LRN】
- Включите питание — светодиод начнёт редко мигать, затем изменит частоту
- Через 10 секунд все коды будут стёрты
- Верните перемычку 【LRN】 и программируйте новые пульты
Всё, система чиста. Никаких следов старых настроек. Безопасно и надёжно.
Светодиодная индикация: расшифровка сигналов статуса
Как понять, что делает приёмник прямо сейчас
Один светодиод — три состояния. Запомнить несложно:
- Горит постоянно → приёмник в рабочем режиме, готов к приёму команд
- Прерывисто мигает → зафиксировано нажатие пульта, работает таймер памяти (в режиме охраны)
- Не горит при снятой 【LRN】 → режим ожидания программирования
Мигнул один раз при обучении? Код успешно записан. Никаких сложных меню и дисплеев — всё наглядно. Даже новичок разберётся.
Технические параметры и условия эксплуатации
Полные характеристики для расчёта и монтажа
| Параметр | Значение |
|---|---|
| Напряжение питания | 12–16 В постоянного тока |
| Ток потребления (ожидание) | 15 мА при 12 В |
| Ток потребления (коммутация) | 28 мА при 12 В |
| Дальность связи (открытая местность) | До 250 метров |
| Рабочая частота | 433,92 МГц ± 50 кГц |
| Излучаемая мощность | ≤ 5 мВт |
| Ёмкость памяти | До 680 уникальных кодов пультов |
| Длительность тревожного сигнала | 3 секунды (режим 【SECURITY】) |
| Время готовности к работе | 0,5 секунды |
| Параметры коммутации реле | DC 30 В/1 А| DC 60 В/0,3 А| AC 125 В/0,5 А |
| Защита от вскрытия | Кнопка 【Тампер】 с микроконтроллерным контролем |
| Память последнего события | 15–30 минут (режим охраны) |
| Рабочая температура | −20…+50 °C |
| Температура хранения | −40…+80 °C |
| Габариты корпуса | 85 × 40 × 20 мм |
| Масса комплекта | 93 грамма (приёмник + два пульта) |
Обратите внимание: дальность 250 метров указана для идеальных условий. В городе, за стенами и перекрытиями радиус уменьшается. Это нормально для радиоканала 433 МГц. Планируйте установку с запасом.

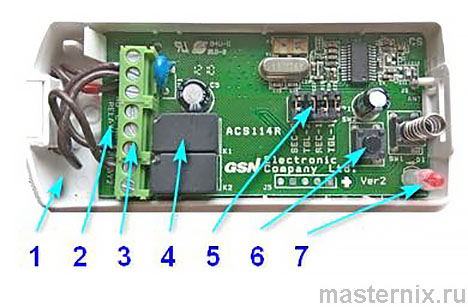

Рис. 1. Устройство приёмника с нумерацией элементов
Гарантийные обязательства и сервисная поддержка
Условия ремонта и замены оборудования
Производитель даёт 5 лет гарантии — солидный срок для электроники. Покрытие распространяется на заводские дефекты при соблюдении правил эксплуатации. Механические повреждения, попадание влаги или нарушение монтажа — не гарантийный случай.
Сервисный центр находится в Израиле, но вопросы можно решать через официальных дистрибьюторов в вашем регионе. Сохраняйте чек и упаковку — это упростит процедуру обращения. Если устройство ведёт себя странно — не разбирайте сами, обратитесь к специалистам.
