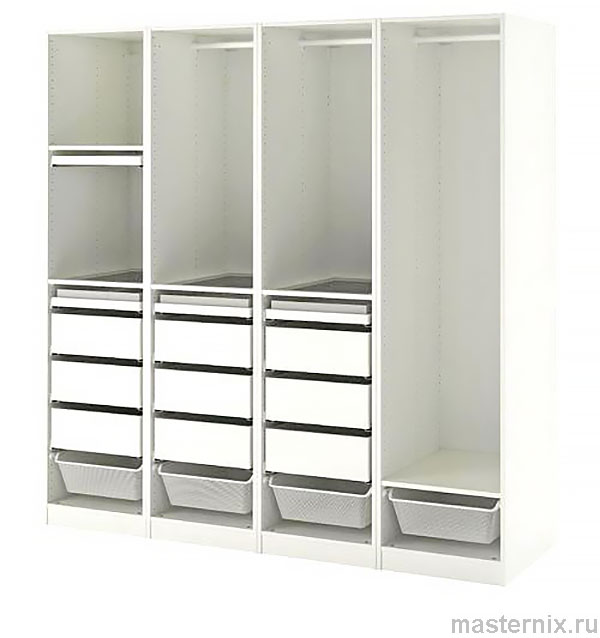

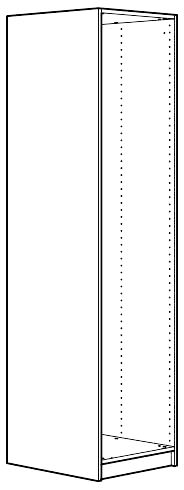

Иллюстрированное руководство с пояснениями по сборке односекционного корпуса шкафа системы хранения серии PAX от IKEA
Руководство / инструкция
Инструкция на русском языке по сборке шкафа ПАКС ИКЕА
ВНИМАНИЕ!
Опрокидывание мебели может стать причиной получения серьезных травм или даже привести к смерти.
Чтобы предотвратить опрокидывание, необходимо обеспечить стационарное крепление мебели к стене. Материалы стен различаются, поэтому крепежные средства не прилагаются. Используйте крепежные средства, подходящие для материала стен ввашем доме. Для выбора подходящих крепежных средств обратитесь в специализированный магазин.
.

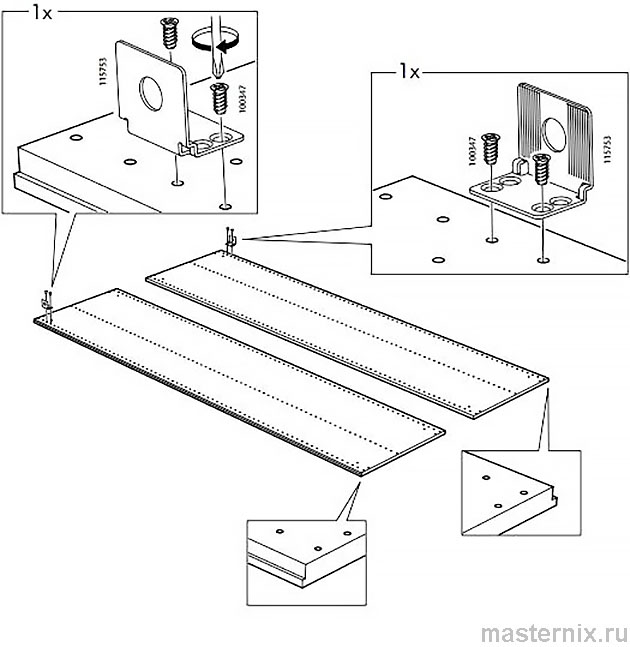

С помощью винтов зафиксируйте уголки на верхней части боковых стенок шкафа

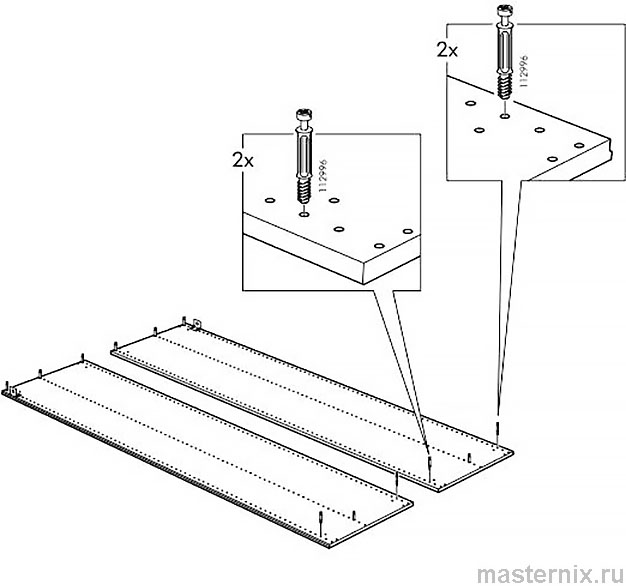

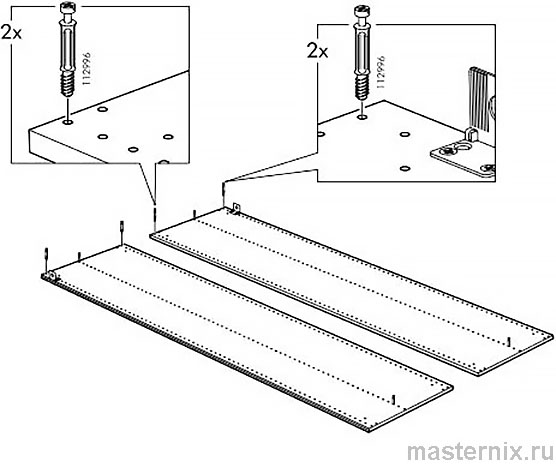

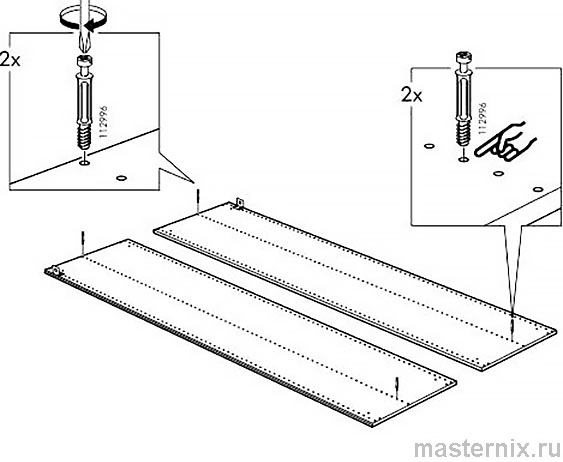

В соответствующие отверстия вкрутите шток эксцентриковых стяжек
Вставьте деревянные шканты в отверстия низа и верха корпуса шкафа

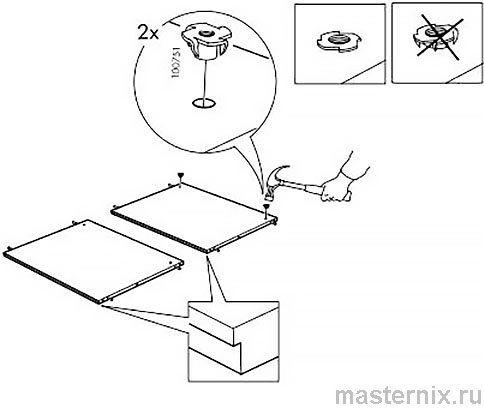

с помощью молотка установите гайку в нижнюю панель

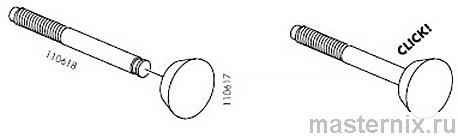

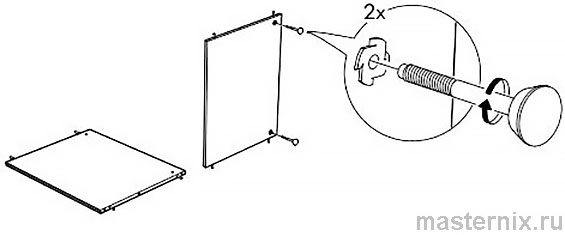

соедините резьбовую и пластиковую части опор до щелчка
и вкрутите в установленную ранее гайку
Вставьте шканты в цокольные планки

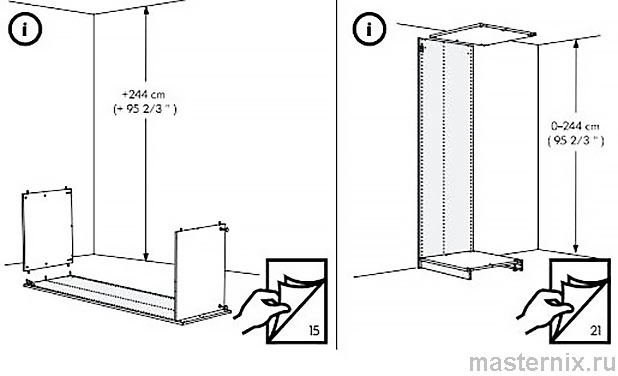

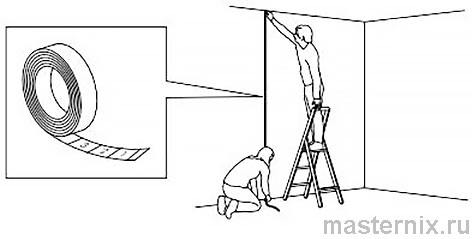

Измерьте с помощью рулетки высоту потолка в месте установки шкафа
Если высота составляет 244 и более сантиметров, шкаф можно собирать в горизонтальном положении.
Если высота потолка меньше 244 сантиметров, то шкаф придется собирать в вертикальном положении.

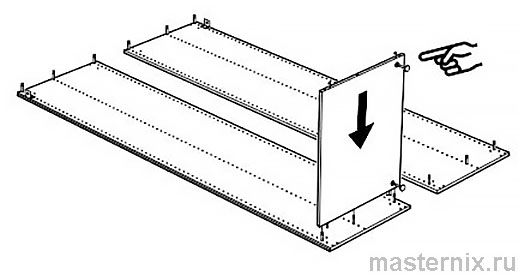

На одну из боковин установите нижнюю

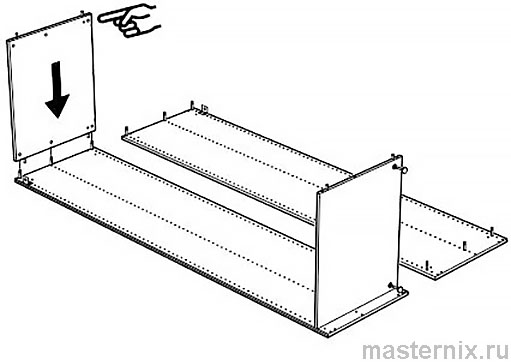

и верхнюю панели шкафа
и зафиксируйте их эксцентриковыми стяжками.
Установите цокольные элементы шкафа

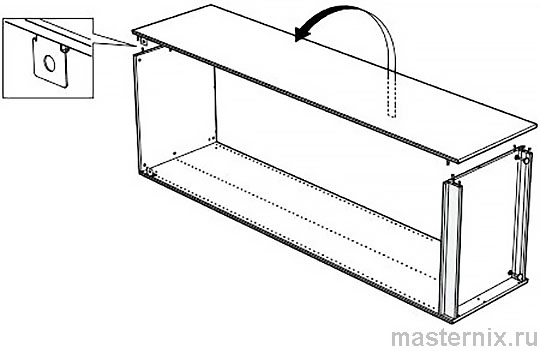

Установите вторую боковину шкафа

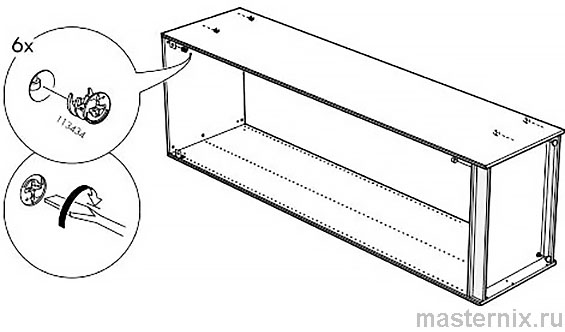

и зафиксируйте ее эксцентриками

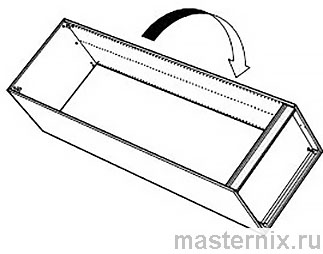

переверните каркас лицевой стороной вниз

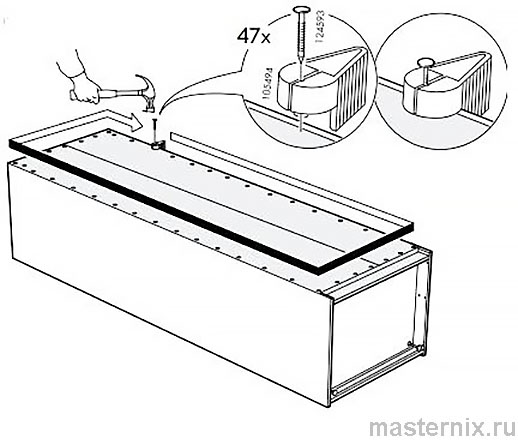

и установив в специальные углубления заднюю стенку шкафа
зафиксируйте ее гвоздями
Сборка шкафа в вертикальном положении

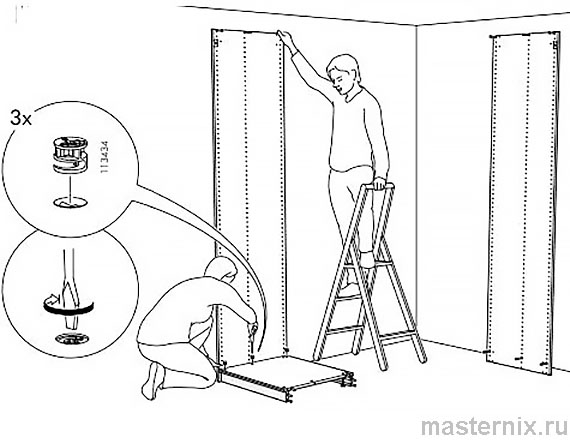

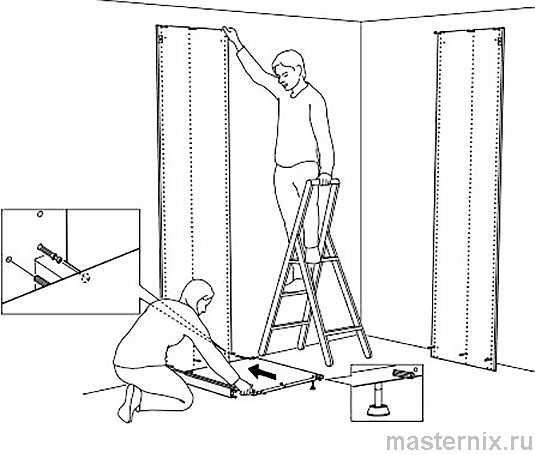

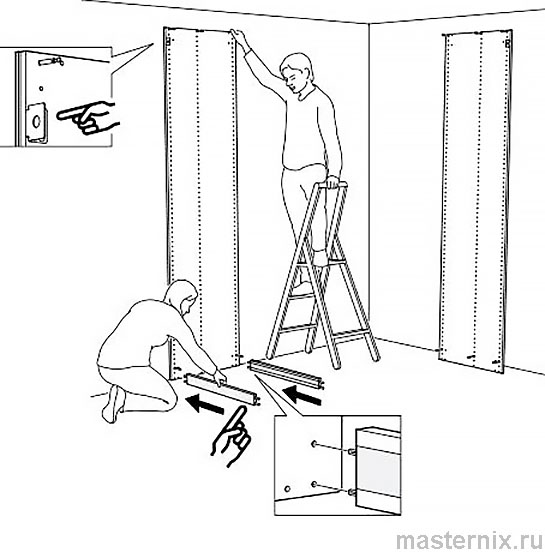

С помощью напарника придерживая в вертикальном положении боковину шкафа установите цокольные элементы
затем установив на них нижнюю панель
зафиксируйте эксцентриками

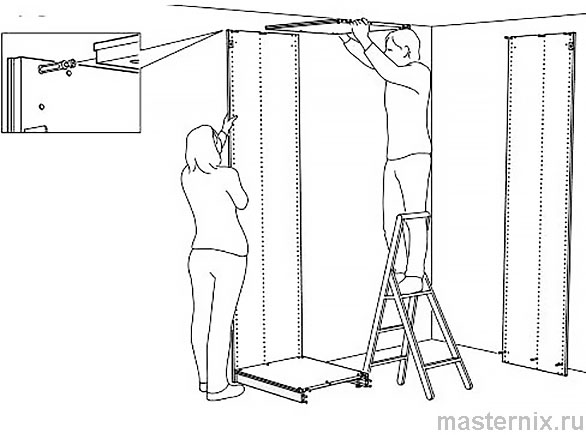

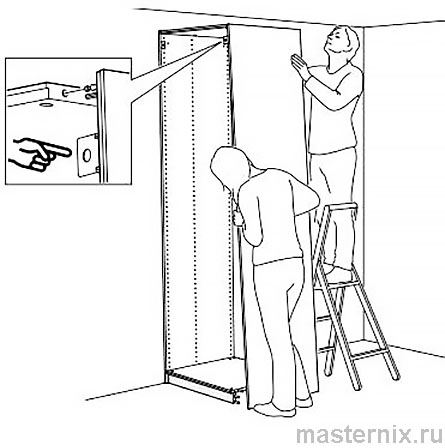

установите верхнюю панель

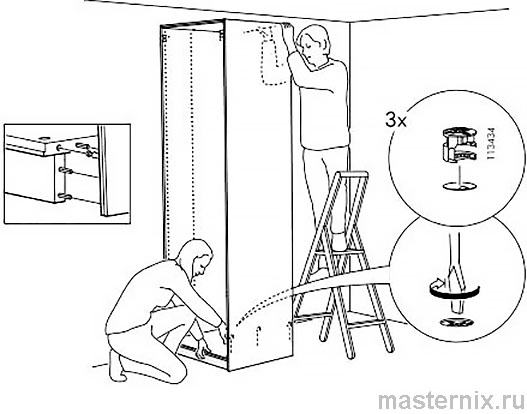

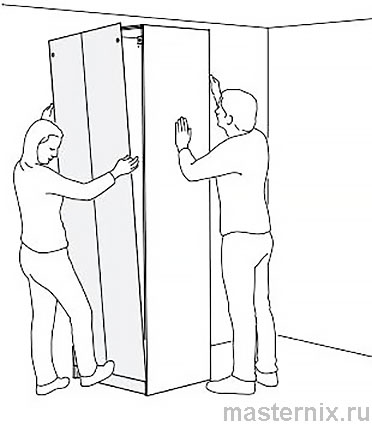

Соединив конструкцию с боковой стенкой

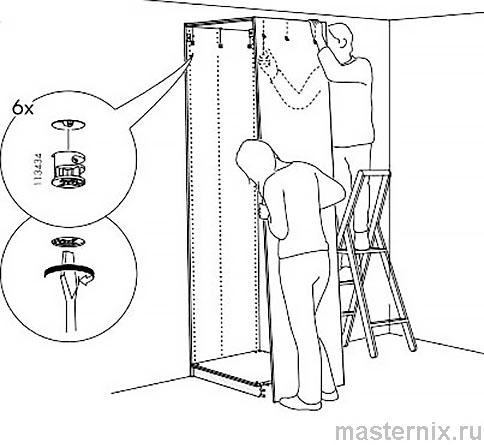

зафиксируйте их эксцентриками сверху
и снизу
Вставите в углубления заднюю стенку

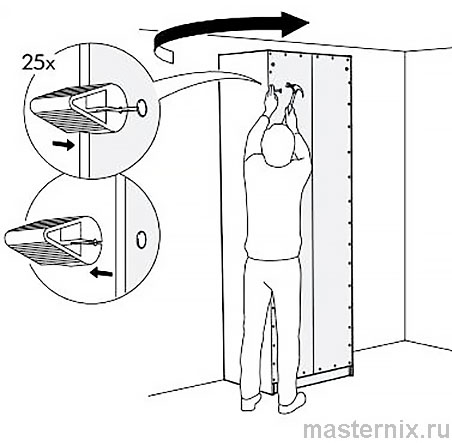

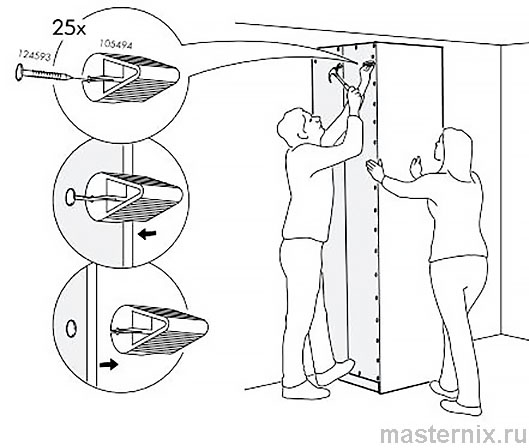

Придерживая заднюю стенку шкафа, зафиксируйте ее гвоздями

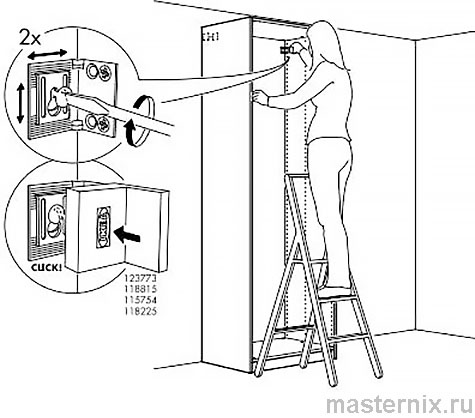

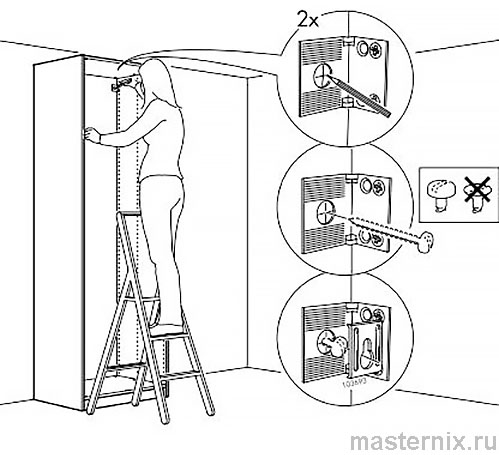

Прикрепите корпус шкафа к стене, не заворачивая крепеж до конца.

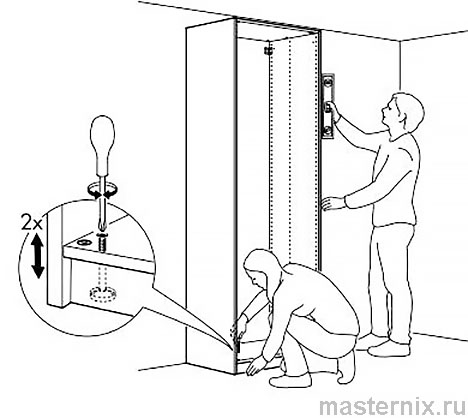

и отрегулируйте опоры до строго вертикального положения.
Заверните до конца крепления к стене и закройте их пластиковыми уголками

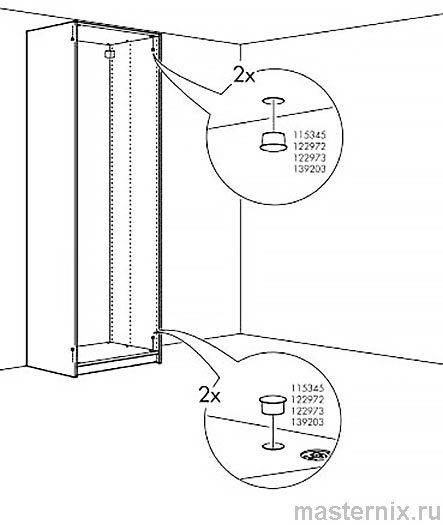

отверстия в нижней и верхней панелях закройте заглушками.

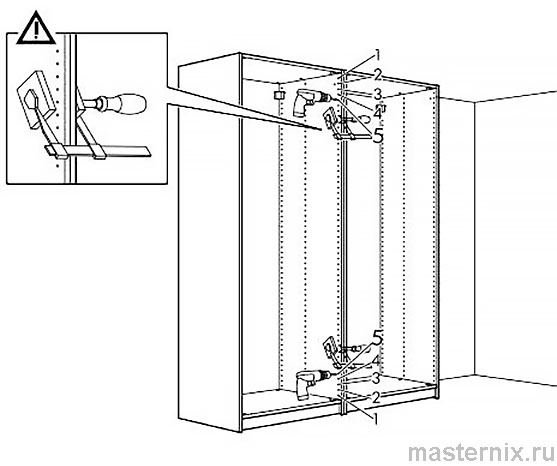

Если шкаф состоит из двух или более секций, соедините их стяжками
