Иллюстрированное руководство с пояснениями по сборке стенки Мальта (Много мебели)
Руководство / инструкция
Инструкция по сборке стенки Мальта (Много мебели)
ВНИМАНИЕ!
Опрокидывание мебели может стать причиной получения серьезных травм или даже привести к смерти.
Чтобы предотвратить опрокидывание, необходимо обеспечить стационарное крепление мебели к стене. Материалы стен различаются, поэтому крепежные средства не прилагаются. Используйте крепежные средства, подходящие для материала стен ввашем доме. Для выбора подходящих крепежных средств обратитесь в специализированный магазин.
.
Характеристики
Габариты (ШхГхВ): 350x57x220 см
Ниша для ТВ: 50 дюймов
Цвет: сонома, белый снег
Материалы: ЛДСП
Гарантия: 24 месяца
Срок службы: 10 лет
Количество упаковок: 5
Вес: 206 кг
| Упаковка | Размеры упаковки (длина x ширина x высота) |
Вес |
|---|---|---|
| Пакет №1 | 217,5см х 40 см х 7,7 см | 37 кг |
| Пакет №2 | 216,5 см х 35 см х 10,3 см | 45,6 кг |
| Пакет №3 | 216,7 см х 55 см х 8,2 см | 55,2 кг |
| Пакет №4 | 82 см х 58 см х 14,5 см | 35,8 кг |
| Пакет №5 | 153,5см х 48,6 см х 8,4 см | 32,4 кг |

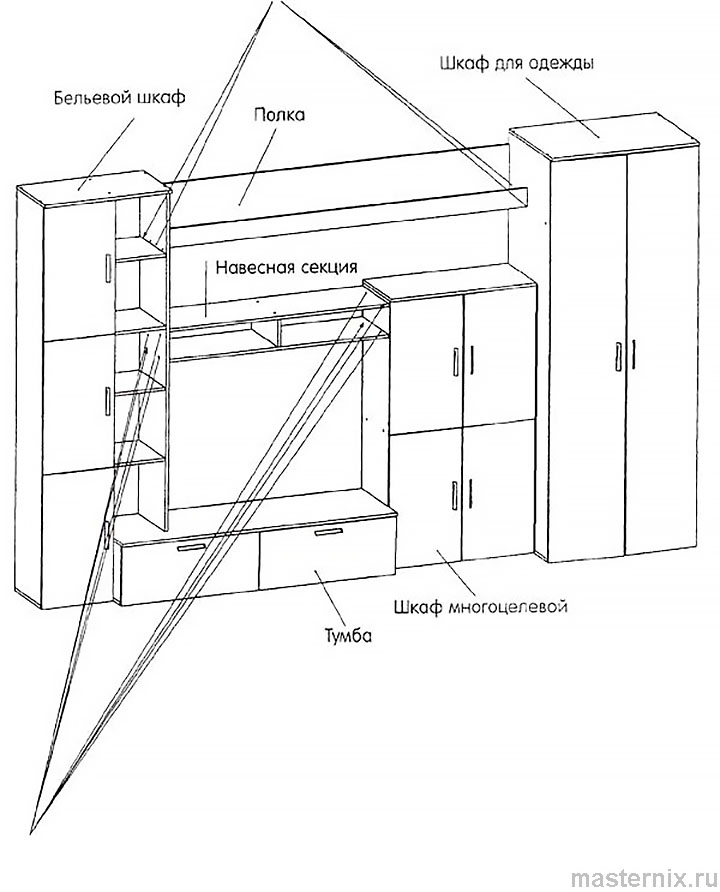

1. Стенка "Мальта" производства фабрики "Много мебели". Схема сборки
Для сборки стенки Мальта (Николь) по инструкции, прилагаемой фабрикой-производителем, вам понадобятся крестовая отвертка и молоток.

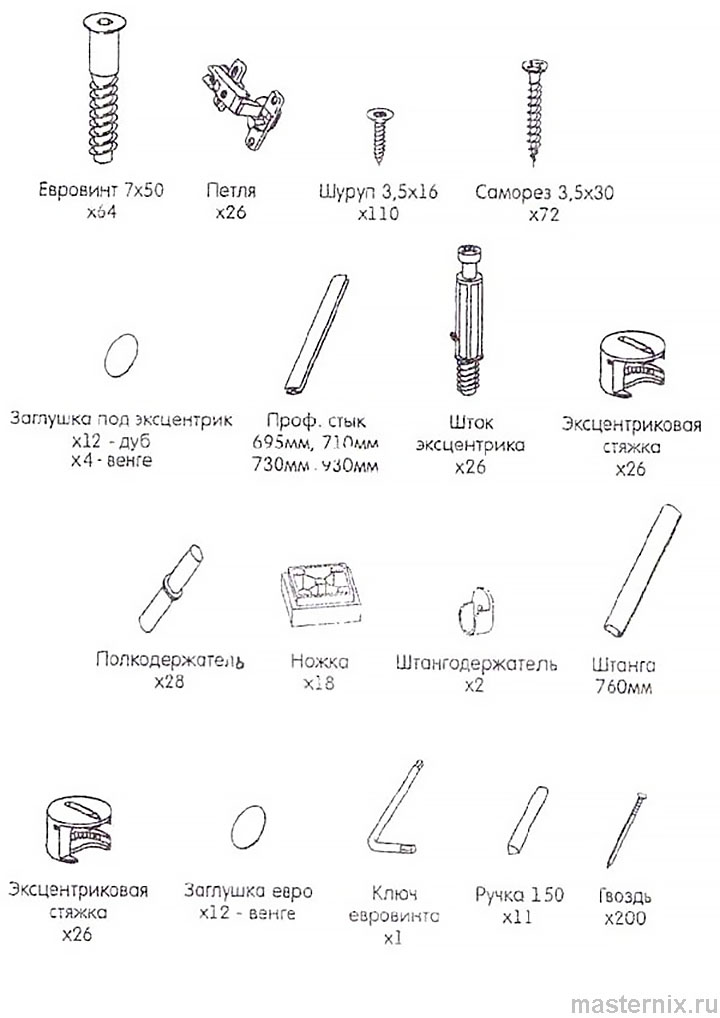

Фурнитура и комплектующие
2. Инструкция по сборке

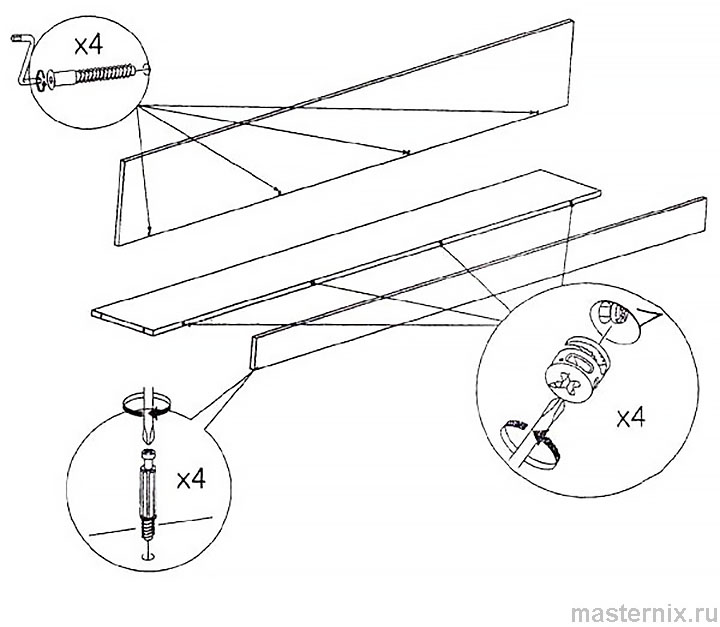

Для установки полки необходимо просверлить отверстия 8х13 сверлом 8 и закрепить на 4 евровинта через бельевой шкаф и шкаф для одежды.
Для установки навесной секции необходимо рассверлить отверстия 8х13 сверлом 8 и закрепить на 8 евровинтов через бельевой шкаф и многоцелевой шкаф.

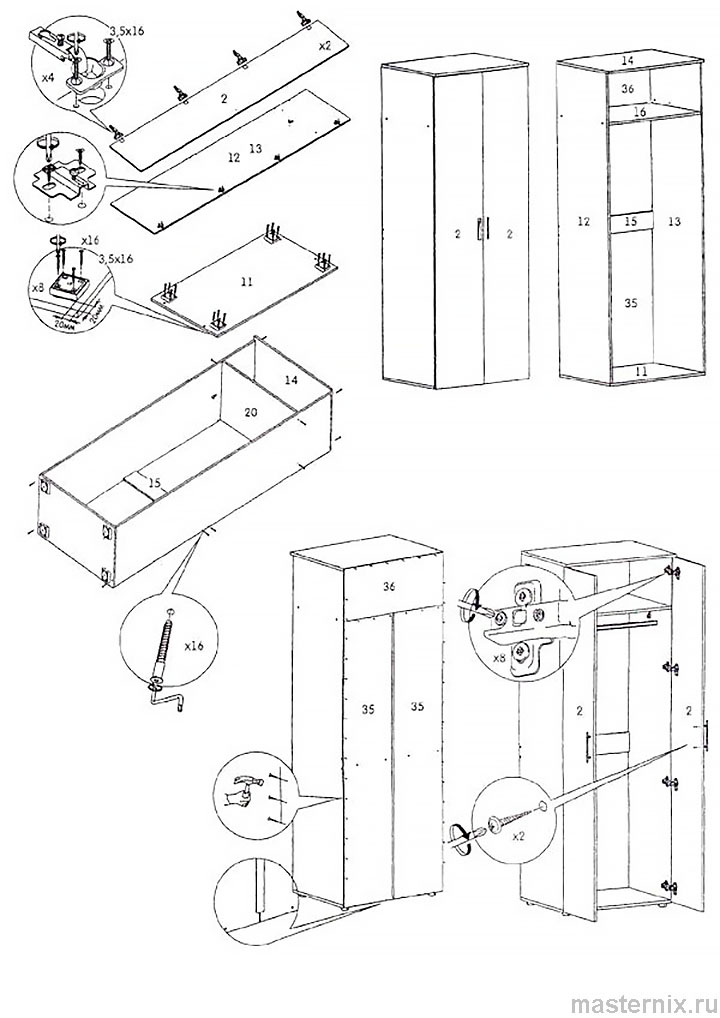

3. Сборка шкафа для одежды
Сборка шкафа для одежды производится по следующей схеме.

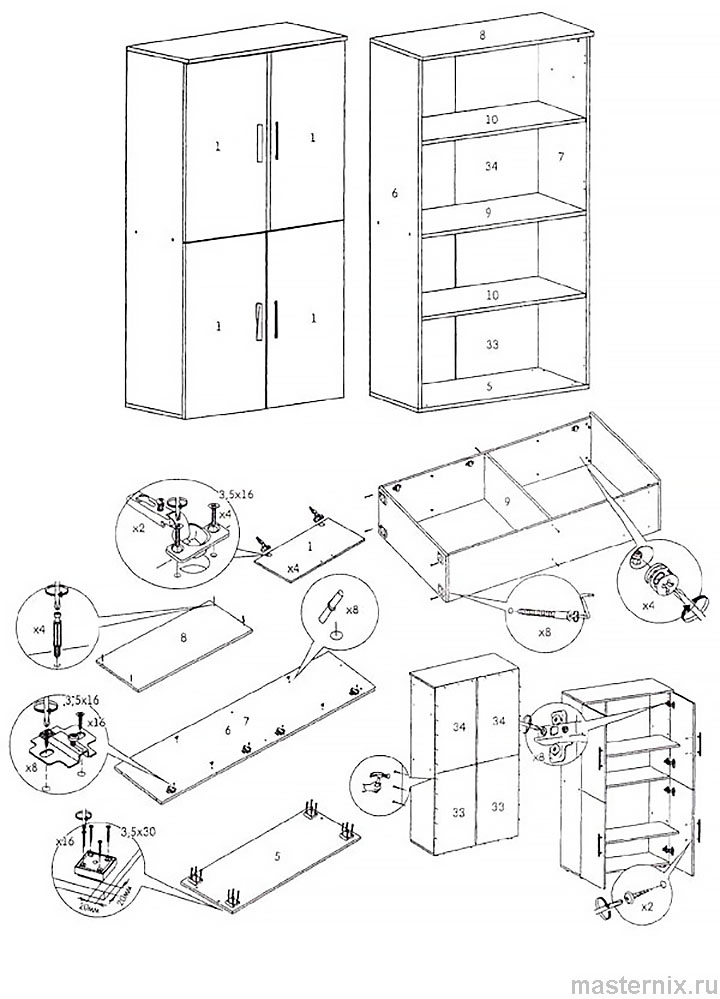

4. Сборка шкафа многоцелевого назначения
Собирая шкаф многоцелевого назначения, ориентируйтесь на эту схему:

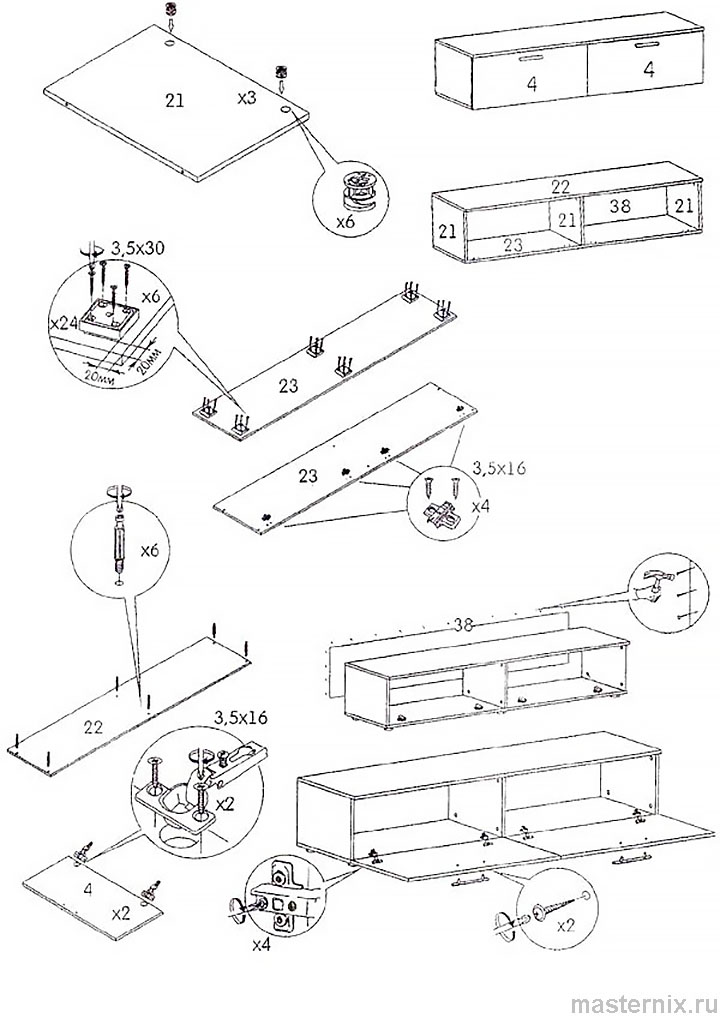

5. Сборка тумбы
Затем по схеме собирается тумба.

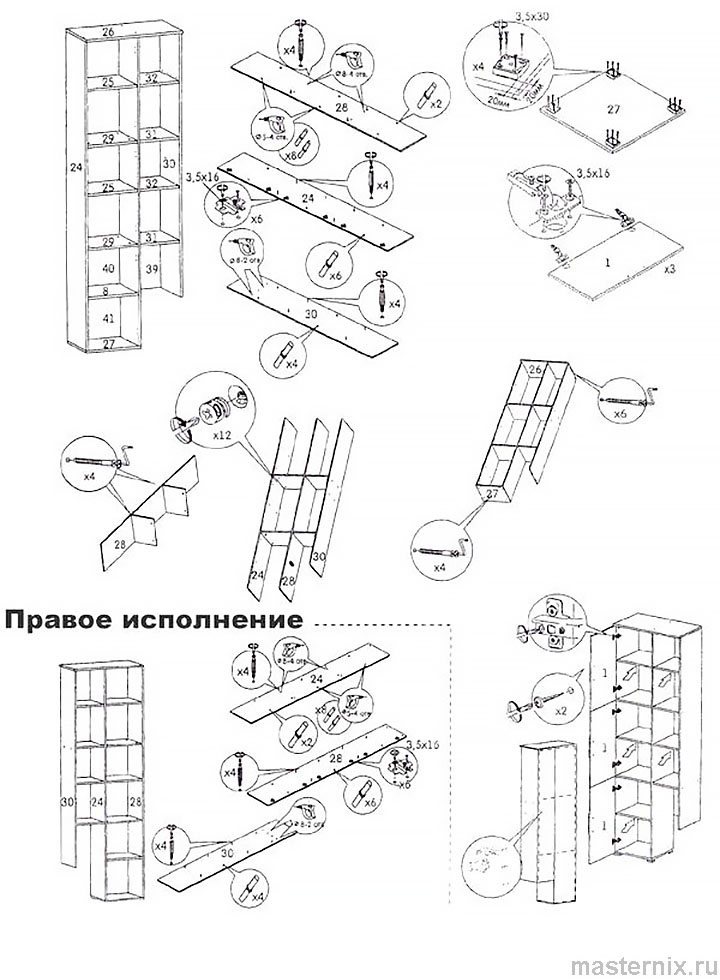

6. Сборка бельевого шкафа
Далее собирается бельевой шкаф. На этом этапе важно не перепутать верх и низ боковин, иначе возникнут трудности с навешиванием фасадов (вы не сможете закрепить ответную часть петли по заводским посадочным размерам).

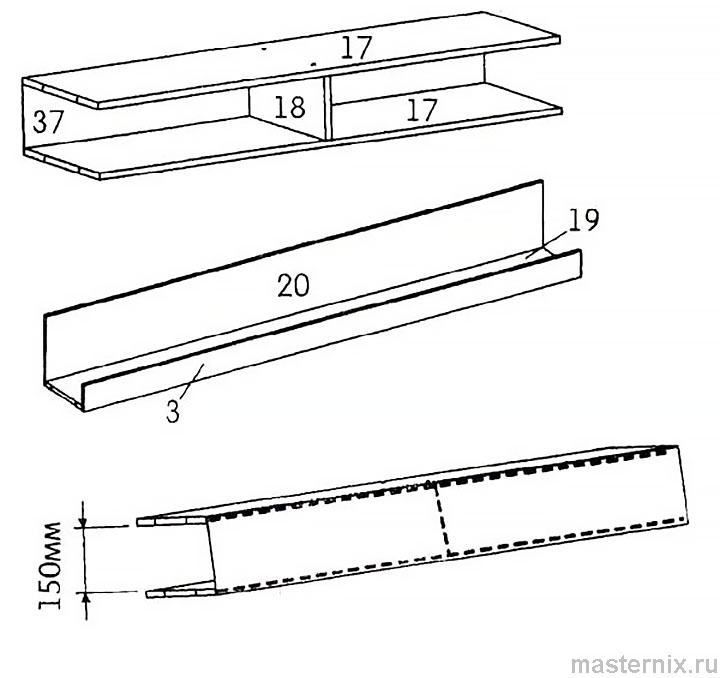

7. При сборке навесной секции детали 17 соединяются евровинтами с деталью 18. Затем секция переворачивается лицевой стороной вниз. Секции замеряются и выравниваются по диагонали. После этого прикладываются задние стенки ХДФ, выравниваются углы и производится крепление гвоздями.
8. Сборка полки
Сборка полки производится в следующей последовательности:
- вставляются эксцентриковые стяжки в площадку полки 19.
- вкручиваются дюбели для эксцентриковой стяжки в перед полки 3.
- соединяются детали 19 и 3, затягивается эксцентриковая стяжка.
- соединяется стенка полки 20 и площадка полки 19 евровинтом.
Комплектация изделия «Мальта»
| Наименование, габариты | Кол-во, шт. | |
| 1 | Фасад бельевого шкафа ЛДСП, 716х396-16 мм | 7 |
| 2 | Фасад шкафа для одежды ЛДСП, 2154х396х16 мм | 2 |
| 3 | Перед полки ЛДСП, 100х2000х16 мм | 1 |
| 4 | Фасад тумбы ЛДСП, 312х746х16 мм | 2 |
| 5 | Дно шкафа многоцелевого ЛДСП, 800х350х16 мм | 1 |
| 6 | Боковина л шкафа многоцелевого ЛДСП, 1424х350х16 мм | 1 |
| 7 | Боковина п шкафа многоцелевого ЛДСП, 1424х350х16 мм | 1 |
| 8 | Крышка шкафа многоцелевого ЛДСП, 800х380х16 мм | 1 |
| 9 | Полка шкафа многоцелевого ЛДСП, 768х350х16 мм | 1 |
| 10 | Полка вкладная шкафа многоцелевого ЛДСП, 766х345х16 мм | 2 |
| 11 | Дно шкафа для одежды ЛДСП, 800х550х16 мм | 1 |
| 12 | Боковина л шкафа для одежды ЛДСП, 2144х550х16 мм | 1 |
| 13 | Боковина п шкафа для одежды ЛДСП, 2144х550х16 мм | 1 |
| 14 | Крышка шкафа для одежды ЛДСП, 800х580х16 мм | 1 |
| 15 | Распорка шкафа для одежды ЛДСП, 768х120х16 мм | 1 |
| 16 | Полка шкафа для одежды ЛДСП, 768х550х16 мм | 1 |
| 17 | Крышка/дно секции, 1200х350х16 мм | 2 |
| 18 | Средняя боковина секции ЛДСП, 150х350х16 мм | 1 |
| 19 | Площадка полки ЛДСП, 2000х230х16 мм | 1 |
| 20 | Стенка полки ЛДСП, 265х2000х16 мм | 1 |
| 21 | Стенка тумбы ЛДСП, 300х450х16 мм | 3 |
| 22 | Крышка тумбы ЛДСП, 1500х480х16 мм | 1 |
| 23 | Дно тумбы ЛДСП, 1500х450х16 мм | 1 |
| 24 | Боковина л бельевого шкафа ЛДСП, 2144х350х16 мм | 1 |
| 25 | Полка большая В ЛДСП, 366х345х16 мм | 3 |
| 26 | Крышка бельевого шкафа ЛДСП, 700х380х16 мм | 1 |
| 27 | Дно бельевого шкафа ЛДСП, 400х350х16 мм | 1 |
| 28 | Ср. перегородка бельевого шкафа ЛДСП, 2144х350х16 мм | 1 |
| 29 | Полка большая Э ЛДСП, 368х345х16 мм | 2 |
| 30 | Боковина бельевого шкафа ЛДСП, 2939х350х16 мм | 1 |
| 31 | Полка малая Э ЛДСП, 282х345х16 мм | 2 |
| 32 | Полка малая В ЛДСП, 280х345х | 2 |
| 33 | Зад. стенка шкафа многоцелевого ХДФ, 719х398х3 мм | 2 |
| 34 | Зад. стенка шкафа многоцелевого ХДФ, 734х398х3 мм | 2 |
| 35 | Зад. стенка шкафа для одежды ХДФ, 1808х398х3 мм | 2 |
| 36 | Зад. стенка шкафа для одежды ХДФ, 362х796х3 мм | 1 |
| 37 | Зад. стенка секции ХДФ, 1198х178х3 мм | 1 |
| 38 | Зад. стенка тумбы ХДФ, 1495х328х3 мм | 1 |
| 39 | Зад. стенка бельевого шкафа ХДФ, 1842х302х3 мм | 1 |
| 40 | Зад. стенка бельевого шкафа ХДФ, 1842х392х3 мм | 1 |
| 41 | Зад. стенка бельевого шкафа ХДФ, 328х392х3 мм | 1 |
