Робот-стеклоочиститель с двойным автоопрыскивателем Lydsto WL04 (XD-CCJQR03C) Руководство пользователя

Руководство по эксплуатации Lydsto WL04 робот - очиститель стекла

Уважаемый покупатель!
Благодарим Вас за удачный выбор и приобретение робота-мойщика окон. Он прослужит Вам долго.

ХАРАКТЕРИСТИКИ

Тип: робот мойщик окон электрический
Модель: Lydsto WL04
Принцип действия робота-стеклоочистителя: вакуумный
Режимы уборки: автоматический; влажная уборка; режим автораспыления
Мощность: 72 Вт
Объем резервуара для воды: 50 мл
Распыление жидкости: есть
Количество распылителей: 2 шт
Мытье безрамных поверхностей: нет
Очистка горизонтальных поверхностей: нет
Емкость аккумулятора: 500 мА*ч
Питание: от сети; резервный аккумулятор
Тип управления: дистанционное; механическое; управление с пульта ДУ
Ориентация в пространстве: интеллектуальная навигация; Автоматическое определение края поверхности; датчик препятствий
Материал изделия: микрофибра; abs-пластик; металл
Максимальный уровень звука/шума: 65 дБ
Комплектация: руководство по экспулатации; пульт ДУ; кабель питания - 1,5м; блок питания с удлинителем - 4м; страховочный трос - 4м; чистящие кольца - 2шт; емкость для жидкости; Пыльник чехол - 1шт; Салфетки из микрофибры - 10 шт
Длина: 295 мм
Ширина: 145 мм
Высота: 62 мм
Вес: 1.15 кг
Ширина упаковки: 25 см
Высота упаковки: 12.8 см
Глубина упаковки: 31 см
Вес в упаковке: 2.34 кг
Страна производства: Китай

.

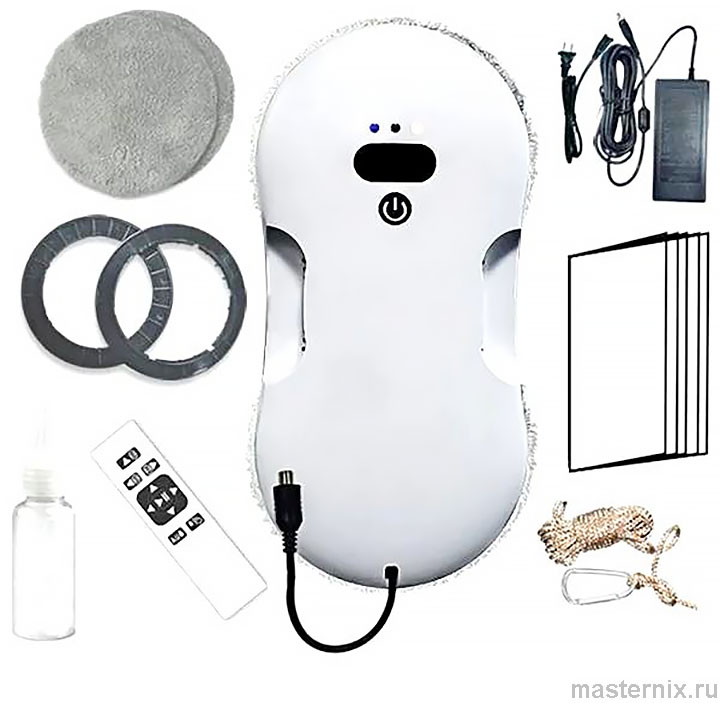

КОМПЛЕКТАЦИЯ

1. Робот мойщик окон Lydsto WL04 1 шт
2. Страховочный шнур 1 шт
3. Пульт дистанционного управления 1 шт
4. Адаптер питания с кабелем (4 метра) 1 шт
5. Кабель питания 1 шт
6. Бутылочка с носиком для заливания жидкости в робота 1 шт
7. Чистящие салфетки из микрофибры 8 шт
8. Инструкция по эксплуатации 1 шт
9. Запасные кольца 2 шт.

Меры безопасности и рекомендации по использованию

Перед использованием прочитайте этот документ и следуйте всем инструкциям. Меры безопасности и рекомендации, содержащиеся в данном руководстве, не охватывают все возможные ситуации, которые могут возникнуть в процессе эксплуатации устройства. При работе с устройством будьте осторожны и внимательны. Сохраняйте инструкцию на протяжении всего времени использования данного прибора.

➠ Данное устройство предназначено для использования только в домашних условиях.

❗👉➨ Внимание! Не используйте устройство в случае повреждения деталей.

❗👉➨ Внимание! Все ремонтные работы с устройством должны осуществляться квалифицированным специалистом в авторизованном сервисном центре.

❗👉➨ Внимание! Данное устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также лицами, не обладающими соответствующим опытом или знаниями, за исключением случаев, когда лицо, отвечающее за их безопасность, осуществляет надзор.

➠ Не позволяйте детям играть с роботом-мойщиком.

➠ Не используйте и не храните устройство вблизи источника тепла, влаги, не подвергайте его длительному воздействию прямых солнечных лучей. Внимание! Убедитесь, что напряжение, указанное на зарядном устройстве, соответствует напряжению сети.

➠ Не используйте поврежденное зарядное устройство, кабель для зарядки или вилку питания.

➠ Не разбирайте адаптер питания и аккумулятор.

➠ Не пользуйтесь устройством мокрыми руками и не погружайте данное устройство в жидкости.

➠ Встроенный аккумулятор данного устройства может быть заменен только производителем или сервисным центром.

➠ Не чистите поврежденное стекло и предметы с неровной поверхностью.

➠ Не используйте это изделие для чистки бескаркасных окон или стекол.

➠ Не используйте в дождливую или влажную погоду.

➠ Перед началом работы обязательно прикрепите страховочный трос и надежно привяжите его к устойчивому внутреннему блоку.

➠ Используйте только аксессуары, рекомендованные производителем.

➠ Перед чисткой и обслуживанием робота необходимо вынуть вилку из розетки.

..

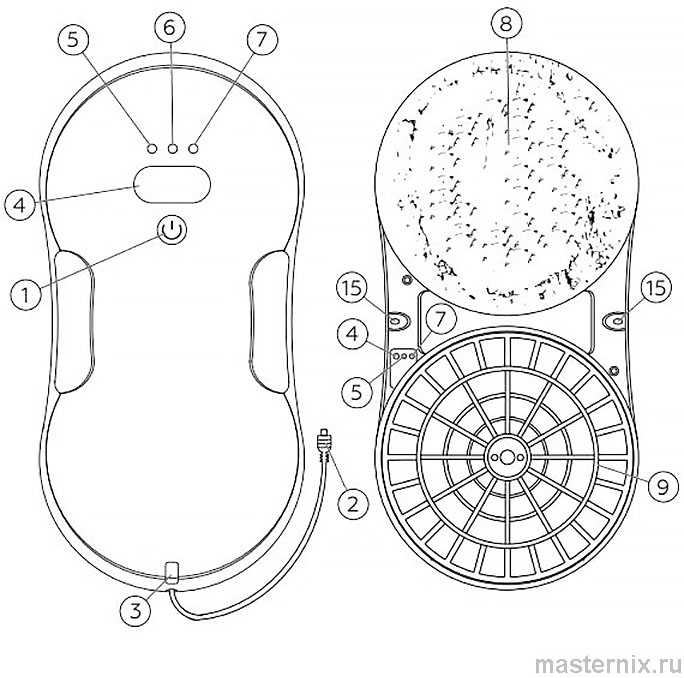

Внешний вид и устройство робота-мойщика Lydsto WL04

1. Кнопка включения/выключения
2. Разъём для зарядки
3. Отверстие для страховочного троса
4. Сенсор ИК-приёмника
5. Синий индикатор корректной работы
6. Красный индикатор, предупреждающий о неисправности
7. Индикаторы зарядки
8. Салфетка для чистки
9. Фиксирующее кольцо
10. Чистящее колесо
11. Страховочный трос
12. Зарядное устройство
13. Бутылка для воды
14. Пульт ДУ
15. Отверстия для жидкости

Пульт дистанционного управления

Робот-мойщик окон Lydsto WL04 может принимать сигнал с пульта дистанционного управления в передней и задней части корпуса. Для замены батарейки в пульте дистанционного управления, нажмите на крышку батарейного отсека с задней стороны пульта.

Автоматическая очистка вверх-вниз

Автоматическая очистка влево и вниз

Автоматическая очистка вправо и вниз

Пауза/Запуск

Ручное движение вверх

Ручное движение вниз

Ручное движение влево

Ручное движение вправо

AU Автоматическое распыление воды

Ручное распыление воды

❗👉➨ Внимание! Используйте батарейки AAA для пульта ДУ. При установке батареи сначала совместите отрицательный полюс с одним концом пружины, нажмите на него и вставьте батарею, обратная установка батареи недопустима.

Зарядка батареи резервного питания

Перед первым использованием вашего устройства необходимо полностью зарядить аккумулятор резервного питания с помощью входящего в комплект поставки зарядного устройства.

1. Выключите устройство перед зарядкой.

2. Подключите шнур питания к адаптеру переменного тока.

3. Вставьте L-образный резьбовой разъём в разъём питания на корпусе и затяните его.

4. Вставьте шнур питания в розетку.

5. Загорится оранжевый индикатор 7, означающий что зарядка началась.

6. Когда загорится зеленый индикатор, это значит, что батарея полностью заряжена.

Сборка устройства

1. Перед первым использованием робота очистите и высушите прилагаемые чистящие салфетки.

2. Наденьте чистящую салфетку на фиксирующее кольцо и установите его на чистящее колесо робота, как показано на рисунке.

3. Убедитесь, что кольцо надёжно зафиксировано, чтобы предотвратить утечку воздуха.

4. Повторите процедуру для второго чистящего колеса.

5. Перед использованием робота проверьте, не поврежден ли страховочный трос и не ослаблен ли узел.

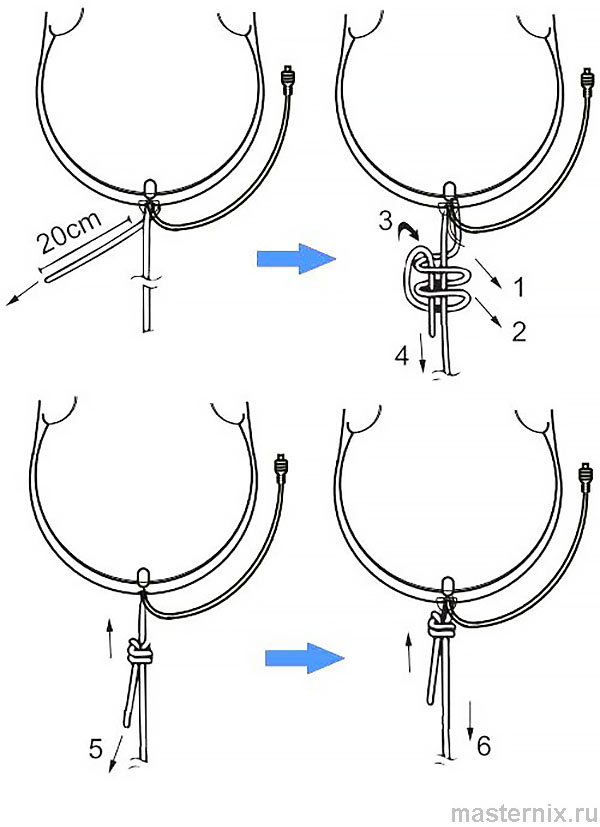

6. Обязательно закрепите страховочный трос на устройстве перед использованием и привяжите трос к неподвижным предметам в доме, чтобы избежать падения робота-мойщика.

Использование

1. Корректно установите чистящие салфетки и зафиксируйте страховочный трос, как описано выше.

2. Подключите устройство к сети. Убедитесь, что резервная батарея полностью заряжена (горит зелёный индикатор).

3. Нажмите и удерживайте кнопку включения в течение 2 секунд. Убедитесь, что вентилятор начал вращаться.

4. Установите робота на стекло, убедитесь, что устройство прикреплено к стеклу, а затем отпустите руку.

5. С помощью пульта ДУ выберите один из автоматических режимов планирования пути робота, либо управляйте его движением вручную.

6. В случае неожиданного отключения электроэнергии резервная батарея удержит прикрепленное к стеклу устройство в течение не менее 20 минут. При этом будет звучать сигнал тревоги. Красный/синий индикаторы начнут мигать попеременно.

7. При сигнале тревоги снимите робота с окна. Затем восстановите электропитание, подождите, когда резервная батарея вновь зарядится, и продолжайте работу.

8. Используйте страховочный трос, чтобы осторожно потянуть устройство назад. Потянув за страховочный трос, держите его как можно ближе к краю стекла, чтобы избежать падения устройства.

9. После завершения очистки, придерживая устройство одной рукой, нажмите и удерживайте кнопку выключения в течение 2 секунд, а затем снимите робота с окна.

10.Отвяжите страховочный трос, снимите чистящие салфетки, а затем поместите робота и соответствующие принадлежности в сухое, проветриваемое помещение до следующего использования.

Рекомендации по чистке окон

1. При первой очистке обязательно используйте «сухую чистку» без разбрызгивания воды, чтобы удалить песок с поверхности стекла. Если вы сначала распылите немного воды или моющего средства на чистящую ткань или стекло, жидкость смешается с песком и превратится в грязь, а эффективность чистки будет низкой.

2. После того как проведена сухая чистка и со стекла удалены пыль и песок, замените салфетку на чистую. Наполните резервуар для жидкости водой или специальным моющим средством для очистки окон, разбавленным водой.

3. Установите робота на окно и запустите чистку.

4. Нажмите кнопку AU на пульте ДУ для запуска автоматического распыления воды, или используйте кнопку для ручного распыления (одно нажатие – одно распыление).

Чистка и обслуживание робота

Перед чисткой робот должен быть выключен и отключен от зарядного устройства.

Чистите внешние поверхности мягкой тряпкой с использованием неабразивных моющих средств. Вытрите их насухо перед использованием робота.

Возможные неполадки

1. Робот проведет проверку в начале работы. Если он не может работать плавно, раздастся предупреждающий звуковой сигнал, это означает, что трение по стеклу слишком велико или слишком мало. Снимите устройство с окна и установите повторно.

2. При нажатии кнопки автоматической очистки вверх, устройство не может определить верхний край окна. Нажмите на кнопку «Пауза», а затем переключитесь на другой режим автоматической очистки.

3. Робот не может протереть верхнюю левую сторону стекла. Вы можете использовать режим ручной очистки окон с пульта дистанционного управления, чтобы протереть ту часть, которая не была очищена.

4. Робот не может полностью очистить окна и завершает работу по очистке раньше времени. Выберите режим автоматической очистки вправо или влево для продолжения.

5. Робот не функционирует плавно. Возможные причины:
  — A. Чистящая ткань слишком грязная, замените её.
  — B. На поверхности стекла есть области неоднородной поверхности (стекло, наклейки, наклейки с теплоизоляцией и др.). Пожалуйста, используйте робот на однородной области.
  — C. Винт чистящего колеса ослаблен, зафиксируйте его, но не слишком плотно.

6. После очистки на поверхности стекла остаются круглые следы от колес. Салфетка для чистки слишком грязная. Замените ее на чистую и повторите чистку.

7. Робот прекращает работу из-за отключения питания (предупреждающий сигнал и мигающий красный индикатор) при подключенном шнуре питания.
  — A. Осторожно подтяните робота к себе за страховочный трос, при натягивании страховочного троса он должен находиться как можно ближе к краю стекла, чтобы избежать падения робота.
  — B. Отключите робота от питания.
  — C. Проверьте провод на наличие плохого контакта или обрыва.

8. Робот останавливается при столкновении с неизвестными препятствиями, мигает красный индикатор и нет предупреждающего звука.
  — A. Верните робота в безопасное положение с помощью пульта ДУ. Или осторожно потяните за страховочный трос: при натягивании страховочного троса он должен находиться как можно ближе к краю стекла, чтобы избежать падения робота.
  — B. Удалите препятствия на окне.
  — C. Проверьте, есть ли причина, вызвавшая утечку воздуха.

9. Робот не распыляет воду.
  — A. Убедитесь, что включена функция распыления воды.
  — B. Очистите отверстие для распыления воды чистой мягкой тканью.
  — C. Убедитесь, что резервуар наполнен жидкостью и является ли добавленный чистящий раствор чистым.

❗👉➨ Внимание! Самостоятельный ремонт может быть очень опасен. Для ремонта обращайтесь только в авторизованные сервисные центры.

.

Техническое обслуживание

Общая информация

Срок службы изделия: 2 года

Гарантийный срок: 1 год

Условия обслуживания и гарантии вступают в силу с даты покупки.

Техническое обслуживание устройства обеспечивается в течение всего гарантийного срока. Гарантийный срок продлевается на период технического обслуживания устройства.

Производитель оставляет за собой право вносить изменения в сведения о гарантии, изделия и технические характеристики без предварительного уведомления.

Порядок обращения в авторизованный сервисный центр

Не пытайтесь самостоятельно ремонтировать устройство.

Покупатель имеет право обратиться в авторизованный сервисный центр, заметив ненадлежащее функционирование устройства.

Если ремонт устройства был осуществлён в другом месте, гарантия становится недействительной.

Безопасная утилизация

>sym009004> Старые электронные изделия могут содержать опасные вещества, поэтому правильная утилизация старого оборудования поможет предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Использованное оборудование может содержать детали, которые могут быть повторно использованы для ремонта других изделий, а также другие ценные материалы, которые можно переработать, чтобы сохранить ограниченные ресурсы. Для получения более подробной информации об утилизации старого оборудования, пожалуйста, обратитесь в соответствующие городские службы, пункты утилизации или в магазин, где был приобретен данный продукт.
