Робот-стеклоочиститель с автоопрыскивателем FLYBOT W21S Руководство пользователя

Руководство по эксплуатации FLYBOT W21S робот - очиститель стекла

Уважаемый покупатель!
Благодарим Вас за удачный выбор и приобретение робота-мойщика окон. Он прослужит Вам долго.

ХАРАКТЕРИСТИКИ

Тип: Робот для мойки окон
Модель: W21S
Время работы от аккумулятора, мин: 20
Вид зарядного устройства: Блок питания
Вид питания: Внешний источник питания
Время зарядки аккумулятора, мин: 240
Аккумулятор: Li-Po,3.7V
Емкость аккумулятора, мАч: 500
Время аварийной работы от аккумулятора: 20 минут
Срок службы аккумуляторов: минимум 2 года Тип уборки: Сухая и влажная
Вид насадки пылесоса: Для уборки пыли
Скорость очистки стекла: 1м2 за 4 минуты (для внутренних помещений)
Максимальная площадь одного стекла: Высота 5м Ширина 6м
Минимальная площадь одного стекла: Высота 0.4м Ширина 0.4м
Автоматические системы: автовыключение
Датчики: Датчик перепадов высоты
Голосовой помощник: Нет
Мощность всасывания, Вт: 90
Макс. уровень шума, дБ: 65
Входное напряжение сетевого адаптера: 100-240В, 50Гц/60Гц
Выходное напряжение сетевого адаптера: 24В/3.75A
Потребляемая мощность, Вт: 90
Сила всасывания, Па: 6000
Длина кабеля от адаптера к розетке: 1.2м
Длина кабеля от адаптера к роботу: 4м
Длина страховочного шнура: 4м
Размеры, мм: 295*148*100
Размеры упаковочной коробки: 300*230*140 (ДШВ) мм
Общий вес коробки 1.98 кг
Вес товара, г: 1100

.

КОМПЛЕКТАЦИЯ

1. Робот мойщик окон FlyBot 1 шт
2. Страховочный шнур 1 шт
3. Пульт дистанционного управления 1 шт
4. Адаптер питания с кабелем (4 метра) 1 шт
5. Кабель питания 1 шт
6. Бутылочка с носиком для заливания жидкости в робота 1 шт
7. Чистящие салфетки из микрофибры 10 шт
8. Инструкция по эксплуатации 1 шт
9. Запасные кольца 2 шт.

ВНИМАНИЕ!

Важные инструкции по технике безопасности:

Прежде чем использовать робота для чистки стекла, прочитайте всю инструкцию по технике безопасности и эксплуатации.

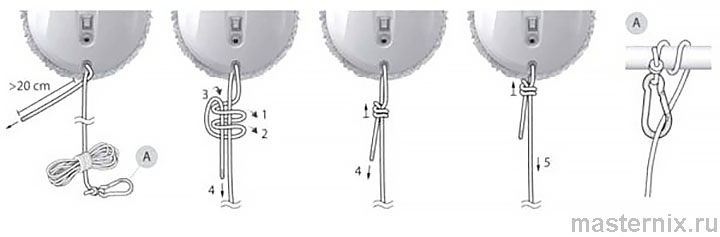

1. Прочно закрепите страховочный шнур с помощью карабина за какой-нибудь тяжелый предмет внутри помещения.

2. Перед использованием убедитесь, что страховочный шнур не поврежден, и проверьте, прочно ли завязаны узлы на карабине и устройстве.

3. Оградите опасную зону внизу при работе на наружных окнах без балкона.

4. Убедитесь перед использованием, что аккумулятор заряжен (должен гореть зеленый индикатор).

5. Перед установкой устройства на стекло включите питание.

6. Проверьте, может ли устройство удерживаться на стекле прежде, чем отпустить его.

7. Перед выключением питания придержите устройство руками.

8. Не используйте его на не обрамленном стекле и на непрямоугольных окнах.

9. Убедитесь, что правильно закрепили чистящее кольцо на чистящем колесе для создания хорошего вакуума.

10. Не распыляйте, не лейте воду и не опускайте устройство в жидкость.

11. Не давайте детям использовать это устройство. Данное устройство не является игрушкой. Будьте очень бдительны, используя прибор рядом с детьми. Оградите опасную зону при работе, если рядом находятся дети. Не разрешайте детям играть с устройством.

12. Не используйте устройство на треснутом стекле. Удалите крупную грязь со стекла. Из-за грязи на стекле во время работы поверхность стекла может быть слегка поцарапана.

13. Держите волосы, свободные части одежды, пальцы и другие части тела вдали от отверстий и движущихся частей устройства.

14. Не используйте в зонах с легковоспламеняющимися, горючими или огнеопасными жидкостями или газом.

РОБОТ РАБОТАЕТ ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ 220 В.
ДЛЯ НОРМАЛЬНОЙ РАБОТЫ НЕОБХОДИМО ПОСТОЯННОЕ ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ.

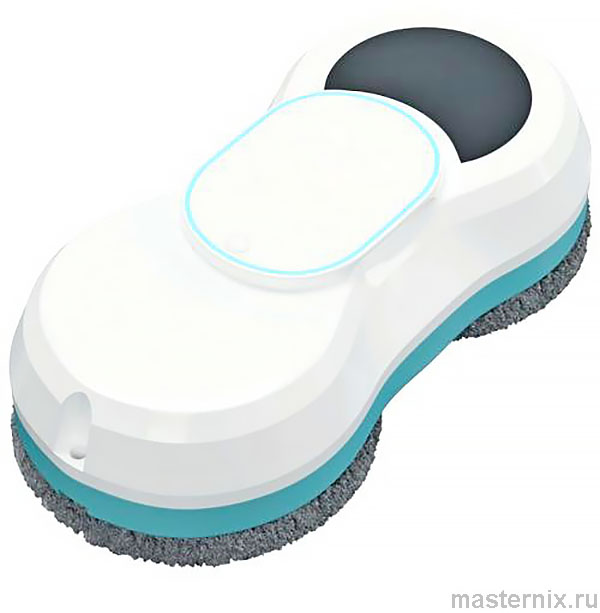

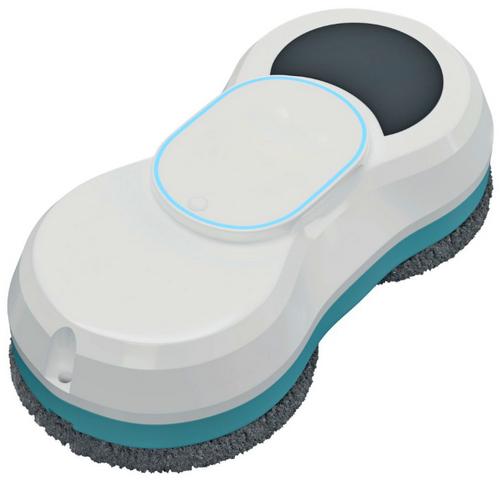

ОПИСАНИЕ

Робот мойщик FlyBot - это робот для чистки окон, оснащенный вентилятором (вакуумным двигателем), благодаря которому создается разрежение, и робот удерживается на стеклянной поверхности. Встроенный ИБП (источник бесперебойного питания) позволяет предотвратить падение робота с окна, даже когда отсутствует электроэнергия.

У робота есть два чистящих колеса специальной конструкции, которые могут свободно перемещать робота по поверхности стекла. На обоих чистящих колесах используются легкозаменяемые без ворсовые чистящие салфетки из микрофибры. Их можно стирать. Салфетки предназначены для многоразового использования.

Робот использует AШ-Алгоритм, с помощью которого может вычислить путь, обнаружить край окна и очистить все окно. Также имеется ручной режим для управления пользователем.

ОСОБЕННОСТИ ИЗДЕЛИЯ

1. Подходит для любой толщины стекла
2. Технологии искусственного интеллекта V4
3. Три вида автоматического режима работы для очистки всего стекла
4. Автоматическая остановка после завершения очистки
5. Встроенный ИБП (источник бесперебойного питания)
6. Алгоритм управления с защитой от падения
7. Автоматическое определение края окна
8. Наличие салфеток из микрофибры
9. Высокая прочность страховочного шнура (150 кг на разрыв)
10. Наличие дистанционного управления
11. Наличие функции авто распыления
12. Автоматический режим очистки горизонтальных поверхностей (стола, пола и т.д)
13. Потребляемая мощность: 90 Вт
14. Входное напряжение: 100 - 240 В, 50 -60 Гц.

..

ОПИСАНИЕ УСТРОЙСТВА

Индикатор

1. Индикатор подключения к сети
2. Индикаторы аккумулятора
  — Красный свет: указывает статус ошибки
  — Синий свет: указывает нормальный статус
  — Зеленый свет: полная зарядка
  — Оранжевый цвет: зарядка

Кнопка включения / выключения, Кнопка Пуск / Пауза
Кнопка включения / выключения (разный тип)
Разъем питания постоянного тока
Отверстие для подвешивания
Заправочное отверстие, впрыскивание воды или стеклоочистительной жидкости

Кнопка включения / выключения Кнопка запуска / паузы

1. Кнопка включения / выключения питания - нажмите и удерживайте 2 секунды, чтобы включить / выключить робота.

2. Нажмите кнопку включения / выключения один раз, чтобы запустить. или остановить робота, когда он помещен на окно.

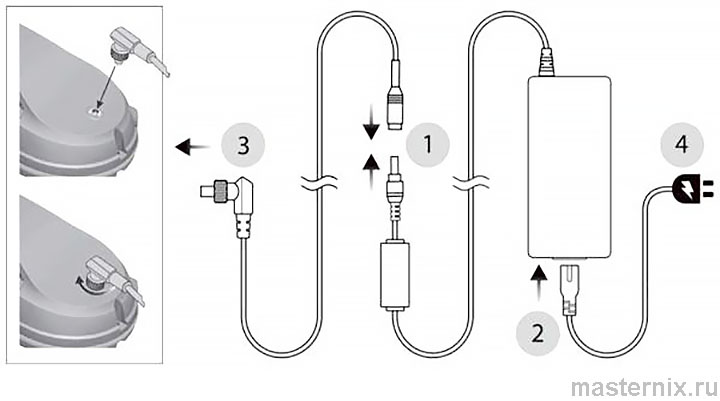

АДАПТЕР ПИТАНИЯ / УДЛИНИТЕЛЬ

1. Подключите удлинительный кабель питания к адаптеру.

1. Подключите сетевой кабель питания к адаптеру.

3. Вставьте Г-образный резьбовой соединитель в разъем питания робота и затяните его.

4. Вставьте кабель питания в розетку.

КАК ЧИСТИТЬ СТЕКЛО

1. Убедитесь, что аккумулятор полностью заряжен (должен гореть земленый индикатор) перед использованием. В случае отключения электроэнергии аккумулятор послужит аварийным источником питания.

2. Для зарядки аккумулятора выключите питание переключателем на устройстве, затем подключите сетевой адаптер. Убедитесь, что Г-образный соединитель подключен в разъем питания, а резьбовое соединение закручено до упора. Оранжевый индикатор свидетельствует о том, что идет зарядка. Зеленый индикатор означает, что батарея полностью заряжена, и устройство готово к работе. Допускается использование робота во время зарядки.

3. Перед использованием убедитесь, что страховочный шнур не поврежден и проверьте, прочно ли завязаны узлы на устройстве и карабине.

4. Прочно закрепите страховочный шнур за тяжелый предмет внутри помещения.

5. Оградите опасную зону внизу при работе на наружных окнах.

6. Не используйте его на безрамных и на непрямоугольных окнах.

7. Наденьте салфетки на чистящие кольца и убедитесь, что кольца закреплены для создания хорошего вакуума. Нанесите чистящую жидкость на салфетки, согласно инструкции ниже.

8. Залейте 25 мм фильтрованной воды или чистящего средства в робота при помощи бутылочки с носиком, которая входит в комплект. Плотно закройте заглушку от резервуара воды во избежание протечек.

9. Во время работы робот всегда должен быть подключен к адаптеру электропитания.

10. Нажмите на выключатель питания (должен гореть синий индикатор), затем удостоверьтесь, что турбина заработала. Поместите робота на стекло горизонтально дублирующими индикаторами вниз на расстоянии не менее 10 см от края.

11. Проверьте, может ли устройство удерживаться на стекле прежде чем отпустить его. Обеспечьте свободное перемещение страховочного шнура и провода при движении робота.

12. Нажмите на пульте дистанционного управления кнопку, и запустится программа «auto - вверх затем вниз». Робот автоматически переместится в верхнюю часть окна зигзагообразным движением.

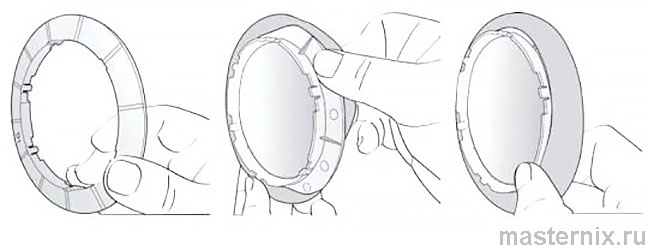

ПРИМЕНЕНИЕ ЧИСТЯЩЕГО КОЛЬЦА И ЧИСТЯЩИХ САЛФЕТОК

1. Потяните за край чистящего кольца и аккуратно отстегните все 6 защелок.

2. Наденьте чистящую салфетку на чистящее кольцо.

КАК ПРАВИЛЬНО МЫТЬ

ПРЕДВАРИТЕЛЬНЫЙ ЭТАП: «СУХАЯ ЧИСТКА»

Применяется только с уличной стороны или при очень грязных окнах. Используйте чистые и сухие салфетки, чтобы робот вытер сухую пыль с уличной стороны стекла. Вы можете использовать один комплект сухих салфеток на нескольких стеклах.

ЭТАП 1: «ОСНОВНАЯ ЧИСТКА»

Используйте чистый и сухой комплект салфеток. На данном этапе нанесите чистящую жидкость на обе салфетки по внешнему краю верхней и нижней салфеток с помощью неполных (не глубоких) нажатий на распылитель. Оставьте центр салфетки сухим. Если на стекле были присохшая грязь и/или следы насекомых, то перед 1 этапом намочите это место на стекле жидкостью для чистки (частички грязи размокнут и легче отмоются) и, подождав 2-3 мин., начните этап.

ЭТАП 2: «УДАЛЕНИЕ РАЗВОДОВ»

Нанесите чистящую жидкость только в центр чистящей салфетки верхнего колеса, (края верхней салфетки оставьте сухими для лучшего удаления разводов). На салфетку нижнего колеса нанесите жидкость по внешнему краю с помощью неполных (не глубоких) нажатий. Оставьте центр салфетки сухим (для лучшего создания вакуума и улучшения качества чистки).

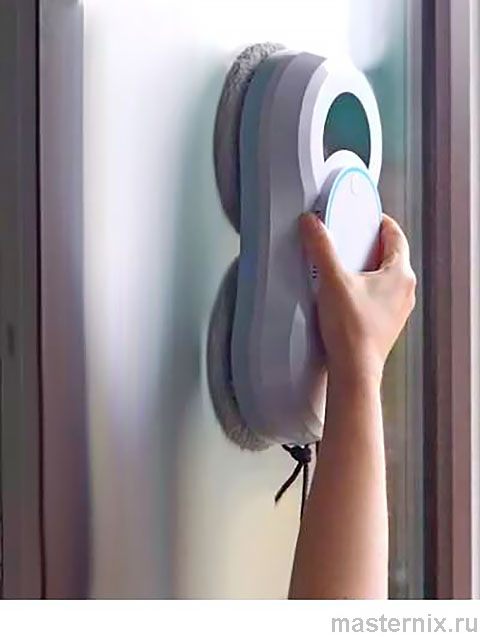

КАК СНЯТЬ УСТРОЙСТВО СО СТЕКЛА

После того как устройство остановилось, возьмите страховочный шнур в одну руку, возьмите устройство другой рукой и передвиньте вниз стекла. Нажмите на выключатель питания в безопасной зоне.

Перед выключением питания придержите работа руками. Если устройство остановилось далеко, воспользуйтесь пультом или медленно притяните устройство за страковочный шнур. Тяните страховочный шнур под углом, близким к стеклу, чтобы предотвратить падение.

ВАЖНО!:

1. Не распыляйте, не лейте воду на устройство и не опускайте его в воду.

2. Используйте обычные жидкости для чистки стекол, снабженные распылителем, которыми вы пользовались раньше для чистки стекла.

3. При первом использовании новые салфетки плохо впитывают жидкость и грязь и могут скользить по стеклу и оставлять разводы. Постирайте салфетки с мылом или порошком и просушите перед третьим этапом. Обратите внимание, что у салфеток одна сторона имеет более мелкую (бархатистую) текстуру, эту сторону и нужно надевать наружу и на нее наносить чистящую жидкость.
❗👉➨ Не используйте грязные салфетки, выворачивая их наизнанку, т.к. в вентилятор (вакуумный насос) попадет пыль и грязь, и он может выйти из строя.

4. Функция ИБП (источник бесперебойного питания) вентилятора включается автоматически, когда электроэнергия отключается. Время поддержания работы вакуумного насоса через ИБП составляет 20 минут. Если электроэнергия не подается, устройство автоматически остановится, прозвучит сигнал и заморгает красный индикатор. В данной ситуации необходимо снять устройство со стекла как можно скорее.

5. Если устройство остановилось далеко и нет возможности дотянуться до него руками, можно подтянуть устройство, аккуратно потянув за страховочный шнур. Тяните страховочный шнур параллельно стеклу, чтобы предотвратить падение.

ПРАВИЛА СТИРКИ ЧИСТЯЩИХ САЛФЕТОК

1. Ручная или машинная стирка 30-40°C

2. Не отбеливать

3. Не сушить в стиральной машине

4. Не сушить при температуре выше 50°C

5. Не гладить

6. Химчистка запрещена

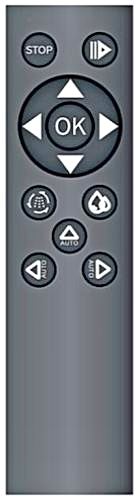

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Автоматический режим очистки вверх-вниз. Режим автоочистки
Влево, затем вниз. Режим автоочистки
Вправо, а затем вниз. Режим авто
Автоматическая уборка сверху вниз
Остановка работы
Автоматическая струя воды
Ручной распылитель воды
Движение вверх
Движение вниз
Движение влево
Движение вправо

❗👉➨ Устройством можно управлять как с внутренней, так и с наружной стороны окна

Программа «AUTO вверх затем вниз»

Программа «AUTO влево затем вниз»

Программа «AUTO вправо затем вниз»

СВЕТОДИОДНАЯ ИНДИКАЦИЯ

➠ Аккумулятор заряжается: Непрерывно горит оранжевый индикатор
➠ Аккумулятор полностью заряжен: Непрерывно горит зеленый индикатор
➠ Отсутствует электропитание: Моргание красного индикатора. Звучит прерывистый звуковой сигнал
➠ Низкое напряжение аккумулятора (4 часа зарядки): Мигает красный индикатор. Звучит прерывистый звуковой сигнал
➠ Утечка воздуха во время работы / Слишком низкое разряжение воздуха / Проверка на вращение чистящих колец не пройдена: Красный индикатор мигает один раз. Однократно звучит звуковой сигнал.

.

ОБЩИЕ ПРАВИЛА ЭКСПЛУАТАЦИИ

1. Сохраните инструкции по технике безопасности и эксплуатации для дальнейшего использования.

2. Следуйте всем инструкциям по эксплуатации и по технике безопасности.

3. Не подвергайте устройство чрезмерной влажности и держите его подальше от жидкостей (напитков, кранов, и т.д.).

4. Не подвергайте устройство длительному воздействию прямых солнечных лучей или интенсивных источников света и держите его подальше от источников тепла (радиаторов, обогревателей, печей и т.д.).

5. Не устанавливайте устройство в непосредственной близости к сильным магнитным полем.

6. При длительном хранении необходимо заряжать аккумулятор раз в три месяца.

7. Храните устройство и аксессуары в недоступном для детей месте.

8. Рабочая температура использования устройства: 0 С - +40°С.

9. Температура хранения устройства: -10 С - +50°С.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. В течение гарантийного срока покупатель работа может реализовать свои права на безвозмездное устранение производственных дефектов изделия и удовлетворение таковых при условии использования издели я по назначению и соблюдении требований, изложенных в данной инструкции.

2. Претензии по гарантии рассматриваются только при наличии документтов, подтверждающих оплату изделия и правильно заполненного гаранттийного талона.

3. Для получения гарантийного обслуживания Вам необходимо написать нам на почту или позвонить по телефону 8 (800) 505-16-08 . При отправке робота необходимо приложить к мойщику гарантийный талон и чек о покупке.

Гарантийные обязательства не распространяются:

1. На дефекты изделия, возникшие в результате небрежного обращения, преднамеренной и непреднамеренной порчи, несоблюдения правил эксплуатации, естественного износа.

2. На расходные материалы: чистящие салфетки, чистящие кольца и колеса.

3. На сокращение емкости аккумуляторов со временем или в результате неправильного использования и хранения.

4. На дефекты изделия, возникшие в результате ремонта не уполномочениными лицами.

5. На дефекты изделия, возникшие в результате попадания воды в корпус прибора.

6. На дефекты изделия, возникшие в результате использования деталей и принадлежностей других производителей.

7. Расходы на транспортировку изделия в сервисный центр оплачиваются покупателем.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Продавец оставляет за собой право пересматривать данную публикацию и вносить изменения время от времени в содержание, без обязательства ставить в известность пользователей о таких исправлениях или изменениях.

Место и безопасность использования робота-мойщика окон должен оценивать сам пользователь и нести за это ответственность. Но также необходимомо следовать инструкциям, приведенным в руководстве пользователя.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Как робот держится на окне или зеркале?
Ответ: При помощи турбины.

2. Справится ли техника с рельефной кафельной плиткой, душевой кабиной или зеркалом?
Ответ: Мойщик справится с любой гладкой поверхностью. Допустимый рельеф - не более 1.5 мм.

3. Работает ли робот и от провода, и от аккумулятора?
Ответ: Функционирует только напрямую от сети. Длина провода составляет 4 метра. Он состоит из двух частей. Длина кабеля от адаптера к розетке - 1.2 м. Длина провода от адаптера к роботу 4 м. Длина страховочного шнура 4 м.

4. При какой температуре можно использовать робота?
Ответ: Производитель рекомендует пользоваться мойщиком при температуре выше О градусов, но при желании его можно использовать в небольшой мороз в сочетании с незамерзающим средством.

5. Сколько салфеток в комплекте и подходят ли они для многоразового использования?
Ответ: К счастью, этот робот не будет требовать от вас много дополнительных трат, так как салфетки можно использовать несколько раз. Срок службы зависит от многих факторов, но в целом, они годны примерно столько же, сколько и аналогичные салфетки для уборки пыли. В комплект входит 10 салфеток.

6. Моет ли робот углы?
Ответ: Поверхность для мойки имеет круглую форму, поэтому подобраться к углам мойщик не сможет, но он оставляет нетронутой очень маленькую площадь.

7. Стоит ли наносить средство для чистки на стекло?
Ответ: Если загрязнения сильные, то да, можно нанести любое подходящее вам средство.

8. Зеркала без рамы ему под силу?
Ответ: За счет датчиков робот распознает, где расположены границы. Такую поверхность следует мыть в ручном режиме.

9. Какая у робота мощность всасывания?
Ответ: Достаточно большая, 6000 Па. Устройство способно удержаться на любой гладкой поверхности.
