Руководство пользователя пульта дистанционного управления мобильного кондиционера Electrolux EACM-EZ/N3 (COR508R-IR)

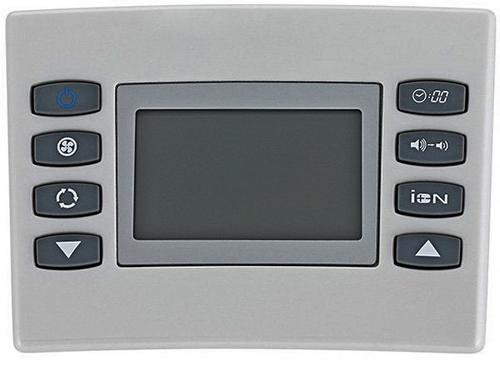

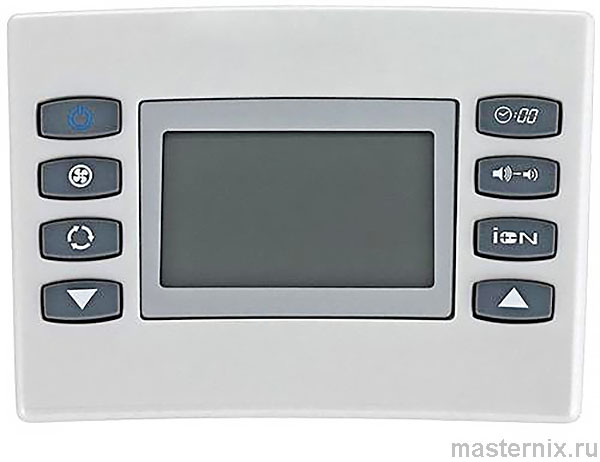

Мобильные кондиционеры Electrolux. Инфракрасный пульт COR508R-IR (019276) дистанционного управления. Инструкция по эксплуатации

Благодарим за приобретение нашего кондиционера. Пульт COR508R-IR (019276) предоставляет удобный способ контролировать и настраивать параметры работы мобильных кондиционеров Electrolux для обеспечения комфортной температуры в помещении. Перед началом эксплуатации кондиционера внимательно прочтите эту инструкцию. Сохраните это руководство для последующего обращения к нему за справками.

❗👉➨ Инструкция к пульту управления мобильного кондиционера Electrolux может незначительно отличаться в зависимости от модели устройства. Поэтому лучше обратиться к руководству пользователя, которое поставляется вместе с прибором.

.

Совместимость

Пульт дистанционного управления COR508R-IR (019276) подходит для:

Electrolux Серия Air Gate. Мобильный кондиционер с функцией воздухоочистки

Electrolux EACM-12ES/FI/N3
Electrolux EACM-14ES/FI/N3

Electrolux Серия Eco EACM-EZ/N3 WHITE. Мобильный кондиционер. Хладагент (фреон) R410A

Electrolux EACM-10EZ/N3 WHITE
Electrolux EACM-12EZ/N3 WHITE
Electrolux EACM-14EZ/N3 WHITE
Electrolux EACM-16EZ/N3 WHITE

Electrolux другие серии

Electrolux EACM-10 AG/TOP/SFI/N3_S
Electrolux EACM-12 AG/TOP/SFI/N3_S
Electrolux EACM-10 EW/TOP_i/N3_W
Electrolux EACM-10 EW/TOP/N3_W
Electrolux EACM-12 EW/TOP/N3_W

Функции пульта ДУ

➠ Возможный выбор режимов:
ОХЛАЖДЕНИЕ, ОСУШЕНИЕ, ВЕНТИЛЯЦИЯ и АВТОМАТИЧЕСКИЙ.

➠ Задание времени включения и отключения кондиционера потаймеру.

➠ Отображение режимов работы на жидкокристаллическом дисплее.

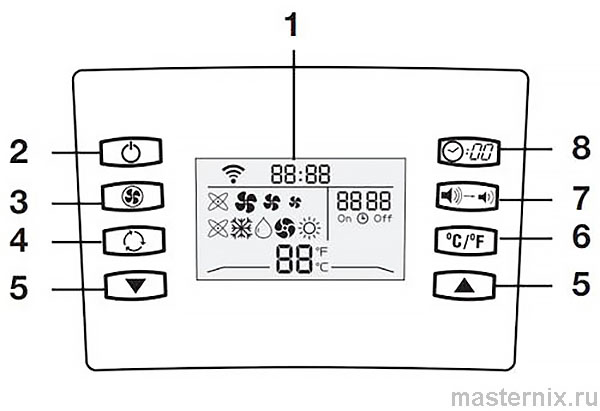

Описание пульта ДУ

1 Жидкокристаллический дисплей

2 Кнопка включения/выключения.

Включение/отключение кондиционера происходит путем нажатия кнопки "".

3 Кнопка выбора режима работы вентилятора.

Прибор имеет 4 установки скорости работы вентилятора: автоматическая, высокая, средняя, низкая.

..

4 Кнопка выбора режима работы кондиционера.

Существует 4 режима работы кондиционера: Охлаждение, Осушение, Вентиляция, Автоматический режим.

Автоматический режим

В автоматическом режиме, кондиционер будет работать на охлаждение, осушение или вентиляцию в зависимости от условий окружающей среды. Когда температура в комнате изменяется, то кондиционер автоматически устанавливает режим и температуру. Скорость вентилятора также устанавливается автоматически. Цвет линии-индикатора на корпусе прибора будет измениться в зависимости от автоматически выбранного режима работы.

Охлаждение

Когда прибор работает в режиме охлаждения линия-индикатор на корпусе прибора светится голубым цветом.

Осушение

Когда прибор работает в режиме осушения, линия-индикатор на корпусе прибора светится желтым цветом. Если температура в помещении больше 25°C, возможно изменить режим работы вентилятора; изначальная установка (низкая).

Вентиляция

Когда прибор функционирует в режиме вентиляции линия-индикатор на корпусе прибора светятся зеленым цветом.

5 Кнопки задания температуры/параметров таймера

Выбор единиц значения температуры

Нажатием кнопок «▲» и «▼» задается температура воздуха и параметры таймера.

6 Кнопка параметров отображения температуры в градусах по Цельсию (°C) или в градусах по Фаренгейту (°F).

Нажатием кнопки «°С/°F» возможно установить отображение температуры в градусах по Цельсию (°C) или в градусах по Фаренгейту (°F).

❗👉➨ Примечание: По умолчанию температура указана в °C.

Установка температуры

Установить температуру можно в пределах от 16°C до 32°C путем нажатия на кнопки «▲» и «▼» панеле управления. На дисплее панели управления будет покзана выбранная температура.

7 Кнопка понижения уровня шума.

Нажмите однократно кнопку [7]. Кондиционер будет работать с пониженным уровнем шума, при повторном нажатии на кнопку настройки вернутся в первоначальное состояние.

8 Установка часов и параметров таймера

Нажмите кнопку [8] и удерживайте в течении 3 секунд. Установите время с помощью кнопок «▲» и «▼». Когда время будет установлено, нажмите ещё раз кнопку [8] на 3 секунды для сохранения настроек.

Для сброса счетчика часов работы необходимо нажать кнопку [8] и удерживать в течении 3 секунд.

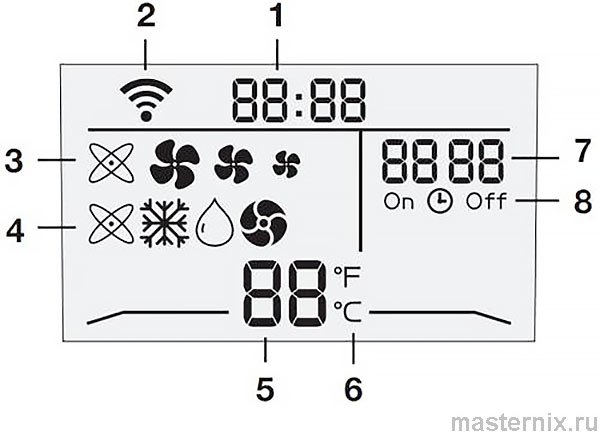

Индикация на дисплее пульта ДУ

1 Индикация часов
2 Индикация передачи сигнала ДУ
3 Индикация режима вентиляции. Эти значки указывают текущую скорость вращения вентиляторов: автоматическая, высокая, средняя, низкая
4 Индикация текущего режима работы Эти значки указывают текущий режим работы: Автоматический, Охлаждение, Осушение, Вентиляция
5 Индикация температуры
6 Индикация отображения температуры в градусах по Цельсию (°C) или в градусах по Фаренгейту (°F)
7 Индикация настройки таймера
8 Индикация режима работы по таймеру

❗👉➨ ➠ Если между пультом и приемником инфракрасных сигналов на внутреннем блоке находятся посторонние предметы, то кондиционер не будет принимать сигналы пульта ДУ.
➠ Не допускайте попадания на пульт жидкости.
➠ Не оставляйте пульт в зоне воздействия высокой температуры и прямых солнечных лучей.
➠ Попадание прямых солнечных лучей на приемник сигналов ДУ может вызвать нарушения в работе кондиционера.
➠ Не оставляйте пульт в зоне воздействия электромагнитного излучения, генерируемого другими домашними приборами.

Дистанционное управление кондиционером

Перед включением кондиционера

Режимы осушения и охлаждения:

➠ Включайте кондиционер не раньше, чем через 3 минуты после его отключения.

Электропитание:

➠ Вставьте кабель электропитания в сетевую розетку.
➠ Не пользуйтесь для подключения кондиционера к сети электропитания тройником, к которому подсоединены другие электрические приборы.
➠ Убедитесь, что параметры сети электропитания составляют 220 - 240 В; 50 Гц.

В АВТОМАТИЧЕСКОМ режиме кондиционер подберет режим работы в зависимости от окружающей среды.

В АВТОМАТИЧЕСКОМ режиме скорость вентилятора устанавливается так же автоматически и не может быть задана вручную. Если АВТОМАТИЧЕСКИЙ режим не обеспечивает требуемый уровень комфорта, то можно задать режим работы кондиционера вручную.

Охлаждение

➠ Нажимая кнопку [4], выберите режим охлаждения. На панели управления загорится индикатор "".
➠ Нажимая кнопки «▲» и «▼», задайте температуру воздуха в помещении.
➠ Нажимая кнопку [3], выберите скорость вращения вентилятора.
➠ Если кондиционер работает только в режиме ОХЛАЖДЕНИЯ, то использовать шланг выбросного воздуха обязательно.

Осушение

➠ Нажимая кнопку [4], выберите режим ОСУШЕНИЯ. На панели управления загорится индикатор "".
➠ Если температура в помещении больше 25°C, возможно изменить режим работы вентилятора; изначальная установка (низкая).
➠ Для повышения эффективности осушения воздуха закройте окна и двери.
➠ Если кондиционер функционирует только в режиме ОСУШЕНИЯ, то использовать шланг выбросного воздуха не следует.

Вентиляция

➠ Нажимая кнопку [4], выберите режим ВЕНТИЛЯЦИИ.
➠ Нажимая кнопку [3], выберите скорость вращения вентилятора.
➠ Если кондиционер работает только в режиме ВЕНТИЛЯЦИИ, то использовать шланг выбросного воздуха не следует.

Режим работы по таймеру

Выключение: Установить таймер возможно при включенном кондиционере путем нажатия на кнопку [8]. Установите желаемое кол-во часов (1-12) с помощью кнопок «▲» и «▼» и нажмите кнопку [8] ещё раз для сохранения результата.

Включение: Установить таймер возможно при выключенном кондиционере: Установите режим работы и температуру, нажмите на кнопку [8]. Установите желаемое кол-во часов (1-12) с помощью кнопок «▲» и «▼» и нажмите кнопку [8] ещё раз для сохранения результата.

Сбросить насторйки можно нажатием кнопки на пульте управления. Когда на таймере установлено время “00:00”, таймер выключен.
