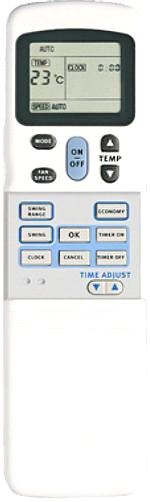

Руководство пользователя пульта дистанционного управления кондиционера ELECTROLUX R11HG/E

Совместимость с моделями кондиционеров Electrolux

Поддерживаемые устройства: проверьте перед покупкой

Пульт R11HG/E разработан для конкретной линейки настенных сплит-систем Electrolux. Не тратьте время на догадки — сверьтесь со списком:

• Electrolux EPR 095 CRRRMF
• Electrolux ESAR 07 PCGMA
• Electrolux ESAR 09 PCGMA
• Electrolux ESAR 12 PCGMA
• Electrolux ESIAR 09 PGGMB

Если вашей модели нет в перечне — пульт может не подойти. Лучше уточнить совместимость у официального дилера, чем разбираться с неработающим управлением потом.

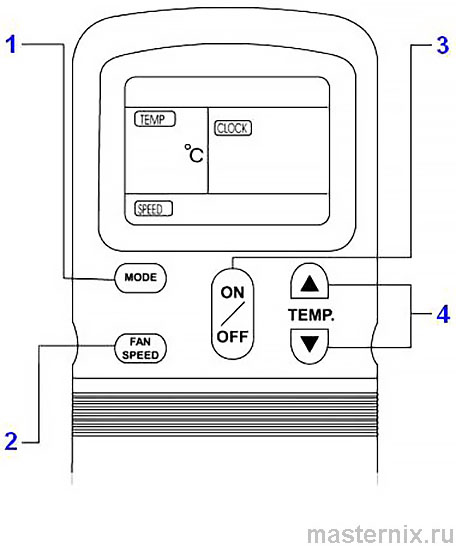

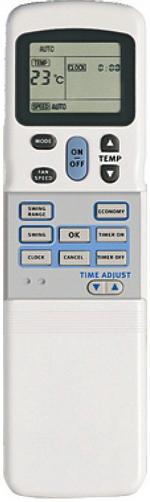

Основные кнопки: от включения до выбора режима

Четыре главные клавиши для повседневного использования

Верхняя часть пульта — всё, что нужно для базового управления. Запомните эти четыре кнопки, и вы освоите 90 % функций.

【MODE】 — переключает режимы работы по кругу: AUTO → COOL → DRY → HEAT → FAN ONLY. Индикатор на дисплее подтвердит выбор. Если не уверены, какой режим нужен — просто листайте.

【FAN SPEED】 — управляет оборотами вентилятора: AUTO → LOW → MED → HIGH. В автоматическом режиме система сама подбирает скорость под разницу температур.

【ON/OFF】 — главная кнопка питания. Нажали — кондиционер запустился, ещё раз — остановился. Элементарно, но именно её забывают нажать чаще всего.

【TEMP ▲/▼】 — регулировка температуры от 17 °С до 30 °С. Каждое нажатие меняет значение на 1 °С. В режиме вентиляции температура не отображается — только обдув.

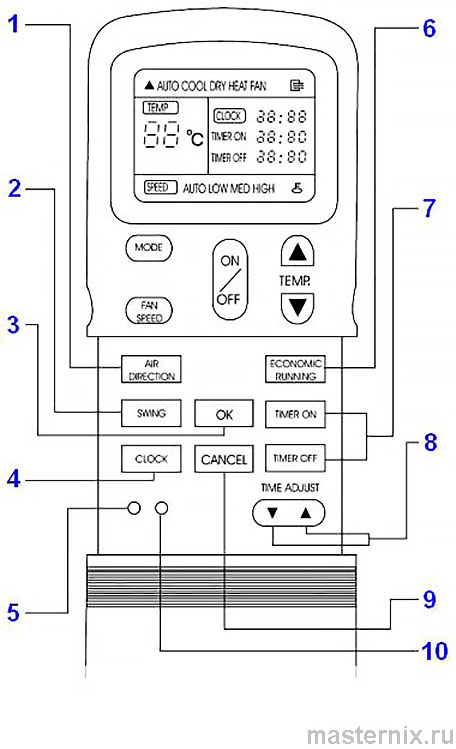

Дополнительные функции под сдвижной крышкой

Продвинутые настройки для точного контроля комфорта

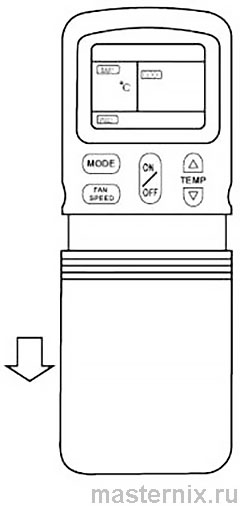

Сдвиньте нижнюю крышку — там скрыты опции для тех, кто хочет большего. Не обязательно использовать всё сразу, но знать полезно.

【AIR DIRECTION】 — фиксация положения горизонтальной заслонки. Держите нажатой, чтобы вручную выставить угол потока вверх-вниз.

【SWING】 — включает автоматическое качание заслонки. Удобно для равномерного распределения воздуха без сквозняков.

【TIMER ON】 / 【TIMER OFF】 — раздельная настройка времени включения и выключения. Диапазон: от 0 до 24 часов.

【TIME ADJUST ▲/▼】 — установка текущего времени или коррекция таймера. Каждое нажатие меняет значение на 1 минуту (или 10 минут при удержании).

【OK】 — подтверждает выбранные настройки. Без этого шага изменения не сохранятся — частая ошибка новичков.

【CANCEL】 — отменяет активные настройки таймера. Передумали? Просто нажмите эту кнопку.

【LOCK】 — блокирует все кнопки пульта. Защита от детей или случайных нажатий в сумке. Повторное нажатие разблокирует.

【ECONOMING】 — активирует энергосберегающий режим. Кондиционер оптимизирует работу для снижения потребления.

【RESET】 — сброс всех настроек к заводским: время 0:00, режим AUTO, температура 24 °С, вентилятор AUTO. Используйте, если пульт «завис».

Важный нюанс: внешний вид вашего пульта может незначительно отличаться от иллюстраций — функционал при этом сохраняется.

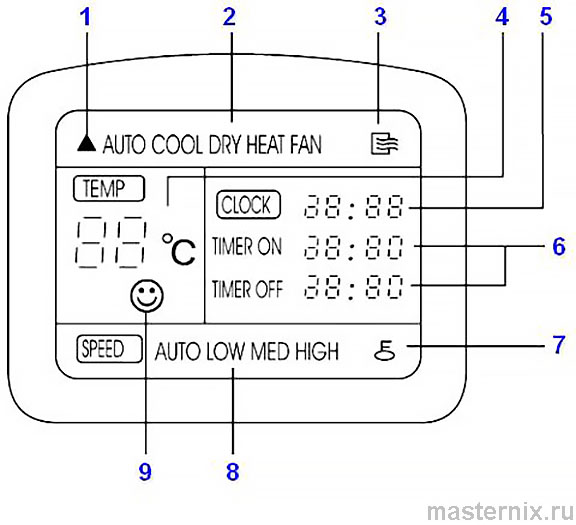

Расшифровка индикаторов на ЖК-дисплее

Что означают значки и цифры

Дисплей — ваш главный информатор. Разберём символы, чтобы не гадать:

• Иконка передачи — мигает при отправке команды на внутренний блок
• Режим: AUTO, COOL, DRY, HEAT, FAN ONLY — текущая программа работы
• ON/OFF — индикатор состояния питания
• Цифры 17–30 — заданная температура (не отображается в режиме вентиляции)
• Время 0:00–24:00 — текущее время или настройки таймера
• LOCK — значок блокировки кнопок
• Скорость вентилятора: AUTO, LOW, MED, HIGH
• ECONOMING — активирован энергосберегающий режим

Все индикаторы на рисунке показаны одновременно для наглядности — в реальности горят только задействованные.

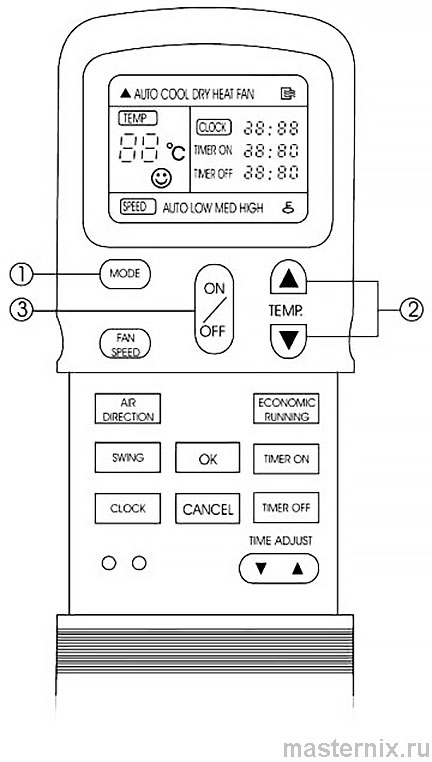

Быстрый запуск охлаждения, обогрева и вентиляции

Пошаговый алгоритм включения кондиционера

Подайте питание на кондиционер — индикатор OPERATION на внутреннем блоке начнёт мигать. Далее:

1. Нажмите 【MODE】 и выберите нужный режим: COOL, HEAT (если есть) или FAN ONLY
2. Кнопками 【TEMP ▲/▼】 задайте температуру: не ниже 21 °С для охлаждения, не выше 28 °С для обогрева
3. 【FAN SPEED】 — установите обороты вентилятора (AUTO / LOW / MED / HIGH)
4. Нажмите 【ON/OFF】 для старта

В режиме вентиляции температура не регулируется — только обдув. Кондиционер в этом режиме запускается сразу, в режимах COOL/HEAT — с задержкой ~3 минуты (защита компрессора).

Выключается всё так же: одна кнопка 【ON/OFF】. Настройки сохраняются в памяти — при следующем включении система вернётся к последним параметрам.

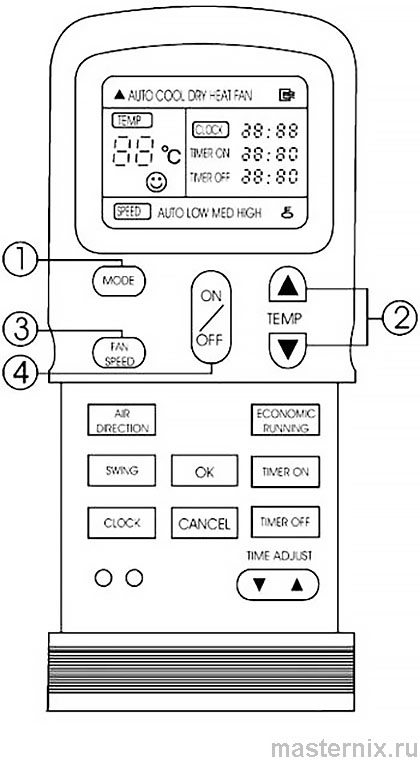

Осушение воздуха: особенности настройки

Как эффективно снизить влажность без сквозняков

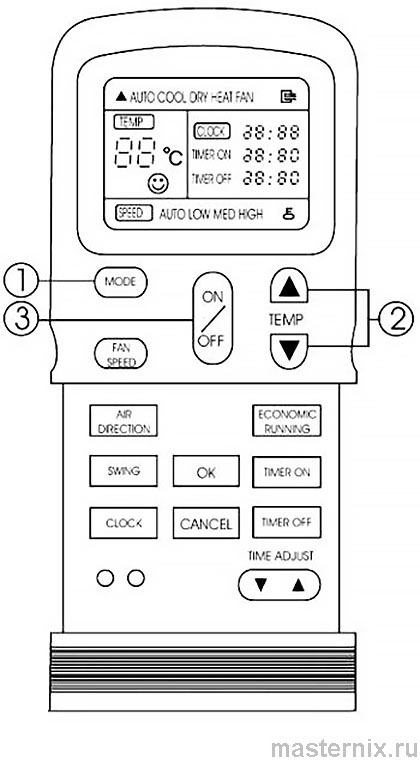

Душно от влажности? Включите режим DRY:

1. 【MODE】 → DRY
2. Задайте температуру кнопками 【TEMP ▲/▼】
3. Нажмите 【ON/OFF】

Особенность режима: скорость вентилятора фиксируется на LOW, на дисплее появляется надпись AUTO. Система сама оптимизирует работу для максимального удаления влаги. Не пытайтесь менять обороты вручную — это не предусмотрено.

Кондиционер стартует с задержкой 3 минуты. Если через 5 минут нет реакции — проверьте питание и положение пульта.

Таймер включения и выключения: пошаговая настройка

Отложенный старт и остановка: сценарии использования

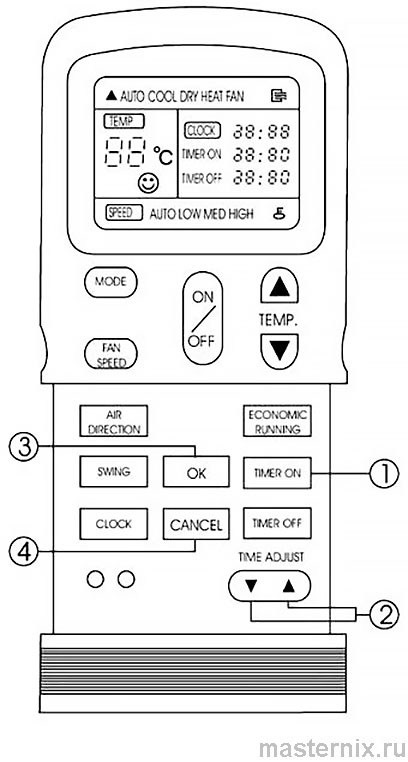

Таймер — ваш личный ассистент. Настроить его проще, чем кажется:

Базовая настройка:

1. Нажмите 【TIMER ON】 (включение) или 【TIMER OFF】 (выключение)
2. Кнопками 【TIME ADJUST ▲/▼】 задайте время (шаг 10 минут, удержание — быстрый перебор)
3. Подтвердите нажатием 【OK】 — на внутреннем блоке загорится индикатор TIMER

Сценарий "Отключение на ночь":

Ложитесь спать в 22:30, хотите, чтобы кондиционер выключился в 23:00?

1. 【TIMER OFF】
2. 【TIME ADJUST】 → 23:00
3. 【OK】

Сценарий "Включение к приходу":

Возвращаетесь домой в 18:00, хотите прохлады?

1. 【TIMER ON】
2. 【TIME ADJUST】 → 18:00
3. 【OK】

Комбинированный таймер (вкл → выкл → вкл):

Отключить в 23:00, включить в 6:00:

1. 【TIMER OFF】 → 23:00 → 【OK】
2. 【TIMER ON】 → 6:00 → 【OK】

Важно: первым сработает тот таймер, чьё время ближе к текущему. Если оба установлены на одно время — они не сработают, но кондиционер может отключиться. Периодически проверяйте, нет ли препятствий между пультом и блоком — таймер передаёт сигнал автоматически.

Регулировка направления воздушного потока

Настройка заслонок для комфортного распределения воздуха

Неправильный поток = сквозняки, холодные углы, конденсат. Отрегулируйте жалюзи:

Вертикальная плоскость (вверх-вниз):

• Нажмите и удерживайте 【AIR DIRECTION】 для ручной фиксации угла
• Или 【SWING】 для автоматического качания

Горизонтальная плоскость (влево-вправо):

• Регулируется вручную поворотом вертикальной заслонки на внутреннем блоке

Несколько критичных правил:

• Не направляйте поток сильно вверх/вниз при старте — снизится эффективность
• Не крутите горизонтальные заслонки руками — только с пульта, иначе собьётся калибровка
• При длительном охлаждении/осушении не направляйте поток вниз — конденсат может капать на пол
• После выключения заслонки автоматически закрываются
• При повторном включении заслонка может «зависнуть» на 10 секунд — это нормально

Если заслонки не реагируют: выключите кондиционер, отключите от сети на 2–3 минуты, включите снова — система перезагрузится.

Настройка часов и коррекция времени

Точное время для работы таймера

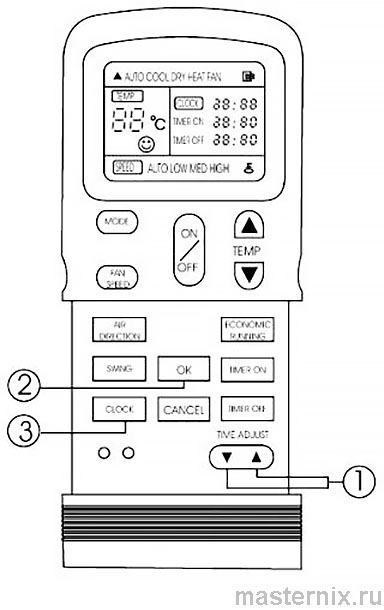

Часы на пульте работают независимо от состояния кондиционера. Настройка:

1. После установки батареек на дисплее мигает 0:00
2. Нажмите 【TIME ADJUST ▲/▼】 для установки текущего времени (шаг 1 минута)
3. Для быстрого перебора удерживайте кнопку
4. Подтвердите нажатием 【OK】 — цифры перестанут мигать, часы пойдут

Коррекция в процессе эксплуатации:

1. Нажмите 【CLOCK】 — двоеточие начнёт мигать
2. Отрегулируйте время кнопками 【TIME ADJUST】
3. Подтвердите 【OK】

Погрешность хода: до 10 секунд в сутки. Если время сбросилось на 0:00 (мигает) — возможно, статический разряд или помехи от высоковольтного оборудования. Просто настройте заново перед использованием.

Блокировка кнопок и сброс к заводским настройкам

Защита от случайных изменений и восстановление

Блокировка 【LOCK】:

• Нажмите 【LOCK】 — все кнопки перестанут реагировать, на дисплее появится значок замка
• Повторное нажатие разблокирует пульт
• Полезно: защита от детей, случайных нажатий в сумке, транспортировке

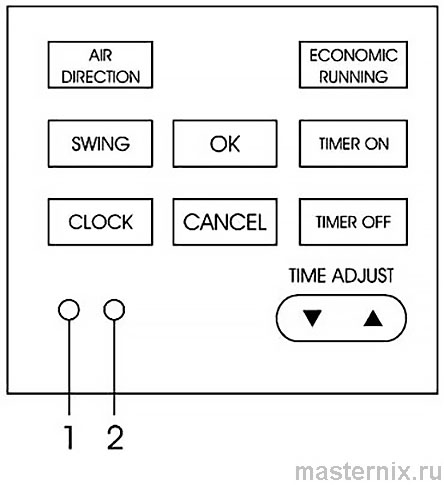

Сброс 【RESET】:

• Нажмите 【RESET】 внутри отсека батареек
• Все настройки вернутся к заводским: время 0:00, режим AUTO, температура 24 °С, вентилятор AUTO
• Используйте, если пульт «завис», не реагирует на кнопки или после замены батареек

После сброса обязательно настройте текущее время — иначе таймер не сработает корректно.

Замена батареек и правила эксплуатации пульта

Пошаговая инструкция и важные предостережения

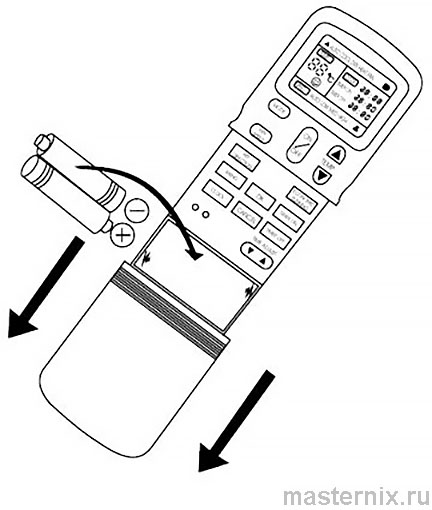

В пульте два элемента R03/LR03 (щелочные, типа AAA). Замена проста:

1. Сдвиньте крышку отсека питания снизу
2. Извлеките старые батарейки, вставьте новые, соблюдая полярность (+/-)
3. Нажмите 【RESET】 внутри отсека
4. Убедитесь, что на дисплее мигает 0:00 — время готово к настройке

Правила, которые продлят жизнь пульту:

• Не смешивайте старые и новые, разные типы элементов — риск утечки и поломки
• При простое дольше 2–3 недель вынимайте батарейки
• Средний срок службы — до 6 месяцев| если команды идут с задержкой или пропали — пора менять
• Всегда проверяйте, нет ли препятствий между пультом и блоком
• Исключите попадание жидкостей, перегрев, прямые солнечные лучи

После замены обязательно настройте текущее время — иначе таймер не сработает.
