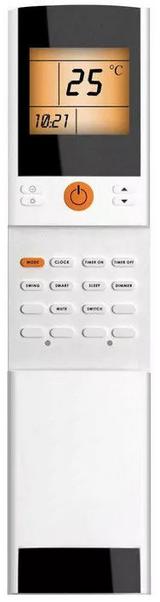

Руководство пользователя пульта дистанционного управления кондиционера ELECTROLUX DG11H2

Совместимость с моделями кондиционеров Electrolux

Полный перечень поддерживаемых устройств

Пульт DG11H2 — специализированное решение для профессиональной климатической техники Electrolux. Проверьте маркировку вашего оборудования: если она совпадает с перечнем ниже, совместимость гарантирована.

Колонные кондиционеры:

• Electrolux EAC SHN/N3

Напольно-потолочные сплит-системы серии EACU:

• Electrolux EACU/I-18H/DC/N3
• Electrolux EACU/I-24H/DC/N3
• Electrolux EACU/I-36H/DC/N3
• Electrolux EACU/I-48H/DC/N3
• Electrolux EACU/I-60H/DC/N3

Кассетные сплит-системы серии EACC:

• Electrolux EACC-12H/UP2/N3
• Electrolux EACC-18H/UP2/N3
• Electrolux EACC-24H/UP2/N3
• Electrolux EACC-36H/UP2/N3
• Electrolux EACC-48H/UP2/N3
• Electrolux EACC-60H/UP2/N3

Модели сторонних брендов не поддерживаются — это важно учитывать при подборе замены.

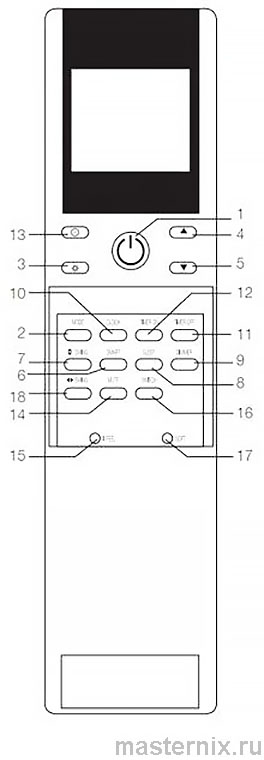

Расположение кнопок и их назначение

Основная панель: от включения до выбора режима

Разберём пульт логически: сверху — базовые функции, снизу — специальные опции под сдвижной крышкой. Запоминать всё сразу не обязательно, достаточно понять принцип работы.

【ON/OFF】 — главная кнопка питания. Нажали — кондиционер запустился, ещё раз — остановился. Элементарно.

【MODE】 — переключает режимы по кругу: охлаждение → осушение → вентиляция → обогрев. Индикаторы на дисплее подтвердят выбор.

【FAN】 — управляет оборотами вентилятора: автоматический → высокий → средний → низкий. В режиме осушения скорость фиксируется системой.

【▲】 / 【▼】 — регулировка температуры от 18 °С до 32 °С. Те же клавиши задают время при настройке часов и таймера.

Специальные функции под сдвижной крышкой

Сдвиньте нижнюю крышку — там скрыты продвинутые опции для точной настройки комфорта.

【SMART】 — активирует интеллектуальный режим: система сама подбирает параметры под текущую температуру в комнате.

【↕SWING】 — включает автоматическое качание горизонтальных жалюзи вверх-вниз. Повторное нажатие фиксирует положение.

【SLEEP】 — ночной алгоритм: температура плавно корректируется, энергопотребление снижается. Через 8 часов режим отключается автоматически.

【DIMMER】 — гасит дисплей внутреннего блока для комфортного сна. Любое нажатие возвращает подсветку.

【CLOCK】 — вход в режим установки текущего времени. Используйте с кнопками ▲/▼.

【ON TIMER】 / 【OFF TIMER】 — раздельная настройка времени включения и выключения кондиционера.

【SUPER】 — интенсивное охлаждение до 18 °С на максимальной мощности. Идеально для быстрого создания комфорта в жару.

【MUTE】* — тихий режим работы. Снижает шум вентилятора для максимальной тишины.

【I FEEL】* — кондиционер ориентируется на температуру там, где лежит пульт, а не у внутреннего блока. Удерживайте 5 секунд для отключения.

【TEMP SWITCH】* — переключение отображения: заданная температура ↔ фактическая температура в помещении.

【SOFT】* — ограничение максимального тока для работы с другими приборами при нестабильном напряжении.

【↔SWING】 — управление вертикальными жалюзи: качание влево-вправо или фиксация нужного направления.

* Функции доступны не во всех сериях — проверяйте комплектацию вашего устройства.

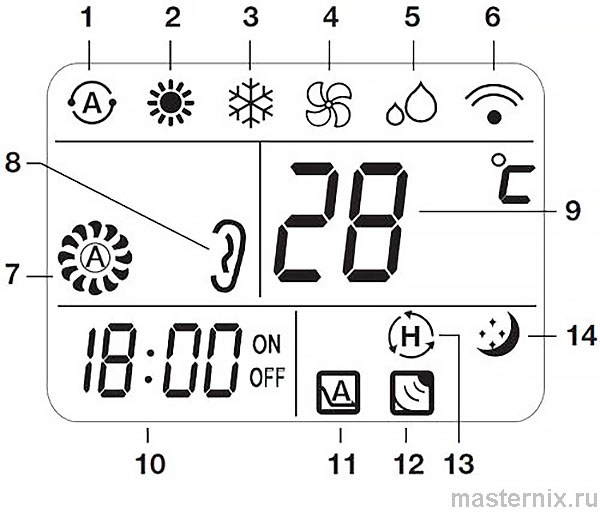

Расшифровка индикаторов на ЖК-дисплее

Что означают значки и цифры

Дисплей — ваш главный информатор. Разберём символы, чтобы не гадать:

• Иконки режимов: охлаждение, обогрев, вентиляция, осушение, авто — показывают текущую программу
• Индикатор передачи — мигает при отправке команды на внутренний блок
• Скорость вентилятора: автоматическая → высокая → средняя → низкая
• Цифры 18–32 — заданная температура (не отображается в режиме вентиляции)
• Часы и таймер: отображение текущего времени или настроек ON/OFF
• Индикаторы спецрежимов: SLEEP, SUPER, I FEEL, энергосбережение
• Иконка тихого режима MUTE* — активирован сниженный уровень шума

Все индикаторы на иллюстрациях показаны одновременно для наглядности — в реальности горят только задействованные.

Быстрый запуск основных режимов работы

Пошаговый алгоритм включения и настройки

Подайте питание на кондиционер. Далее действуйте по шагам:

1. Нажмите 【MODE】 и выберите нужный режим: охлаждение, обогрев, вентиляция или осушение
2. Кнопками ▲/▼ задайте температуру в диапазоне 18–32 °С
3. 【FAN】 — установите желаемую скорость вентилятора
4. Нажмите 【ON/OFF】 для старта

Важный нюанс: после смены режима кондиционер может не реагировать сразу — подождите до 3 минут. В режиме обогрева тёплый воздух начнёт поступать через 2–5 минут после запуска, это нормальная защита от холодного продува.

Настройки сохраняются в памяти: при следующем включении система вернётся к последним параметрам.

Автоматический режим SMART: как работает

Нажали 【SMART】 — и забыли о настройках. Микропроцессор сам анализирует температуру в помещении и выбирает оптимальный режим:

Если результат не устраивает — скорректируйте температуру кнопками ▲/▼ в пределах ±7 °С. Просто и эффективно.

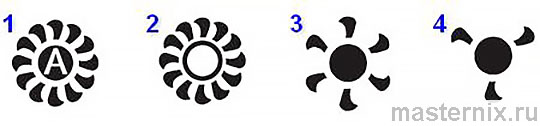

Регулировка скорости вентилятора

Автоматический и ручной выбор оборотов

Автоматический режим: нажмите 【FAN】 до отображения индикатора AUTO. Система сама подберёт скорость под разницу между заданной и фактической температурой.

Ручная настройка: последовательными нажатиями 【FAN】 выберите: высокая → средняя → низкая. Удобно, когда нужно точно контролировать уровень шума.

В режиме осушения скорость всегда фиксируется на низкой — это особенность алгоритма удаления влаги.

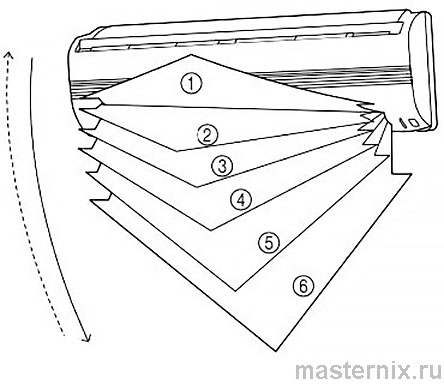

Точная настройка направления воздушного потока

Вертикальная и горизонтальная регулировка жалюзи

Неправильный поток = сквозняки, холодные углы, конденсат. Отрегулируйте жалюзи правильно:

Вертикальная плоскость (вверх-вниз):

• Нажмите 【↕SWING】 для автоматического качания
• Повторное нажатие зафиксирует нужное положение
• После выключения жалюзи автоматически закрываются

Горизонтальная плоскость (влево-вправо):

• 【↔SWING】 включает автоматическое качание вертикальных ламелей
• Повторное нажатие фиксирует направление

Критичные правила безопасности:

• Не направляйте поток сильно вверх/вниз при старте — снизится эффективность
• Не крутите жалюзи руками — только с пульта, иначе собьётся калибровка
• При охлаждении/осушении не направляйте поток вниз — конденсат может капать на пол
• При высокой влажности вертикальные жалюзи держите в центральном положении

Если жалюзи «зависли»: выключите кондиционер, дождитесь закрытия заслонок, включите снова — система перезагрузится.

Ночной режим SLEEP для комфортного сна

Как работает алгоритм энергосбережения ночью

Нажмите 【SLEEP】 — и система оптимизирует работу для тихого и экономного ночного режима:

• В режиме охлаждения: температура плавно повышается на 1 °С каждый час
• В режиме обогрева: температура снижается на 3 °С каждый час
• Через 2–3 часа значение фиксируется и держится 5–6 часов
• Через 8 часов режим отключается автоматически

Особенности:

• При заданной температуре 26 °С и выше в режиме охлаждения коррекция не применяется
• Функция доступна в режимах охлаждения, обогрева и осушения
• Для отмены — нажмите 【SLEEP】 ещё раз

Практичный нюанс: дисплей внутреннего блока гаснет, чтобы не мешать сну. Любое нажатие возвращает подсветку.

Умные режимы SMART и интенсивный SUPER

Быстрое создание комфорта в любых условиях

Режим 【SUPER】:

• Активируется одной кнопкой для максимального охлаждения до 18 °С
• Работает на предельной мощности — идеально для жарких дней
• Доступен при включённом или подключённом к сети кондиционере
• Не совместим с режимами SLEEP и SMART
• Не работает в режиме обогрева

Для выхода из режима: нажмите 【SUPER】 повторно или любую из кнопок 【MODE】, 【FAN】, 【ON/OFF】, ▲/▼.

Режим 【I FEEL】*:

• Кондиционер ориентируется на температуру там, где находится пульт
• Пульт передаёт данные каждые 3 минуты
• Если сигнал не поступает 10 минут — система переключается на датчик внутреннего блока

Размещайте пульт в зоне вашего пребывания для максимальной точности контроля.

Настройка часов и таймера включения/выключения

Отложенный старт и остановка: пошаговая инструкция

Установка текущего времени:

1. Нажмите 【CLOCK】 — двоеточие начнёт мигать
2. Кнопками ▲/▼ задайте время (шаг 1 минута, удержание 5 сек — шаг 10 минут)
3. Подтвердите нажатием 【CLOCK】 — прозвучит сигнал, мигание прекратится

Таймер включения (кондиционер выключен):

1. Нажмите 【ON TIMER】
2. ▲/▼ — задайте время включения
3. 【ON TIMER】 — подтвердите, загорится индикатор ON

Таймер выключения (кондиционер работает):

1. 【OFF TIMER】
2. ▲/▼ — время отключения
3. 【OFF TIMER】 — фиксация, индикатор OFF

Для отмены — повторно нажмите соответствующую кнопку таймера. Погрешность хода часов: до 10 секунд в сутки. При сбросе на 0:00 (мигает) — настройте время заново.

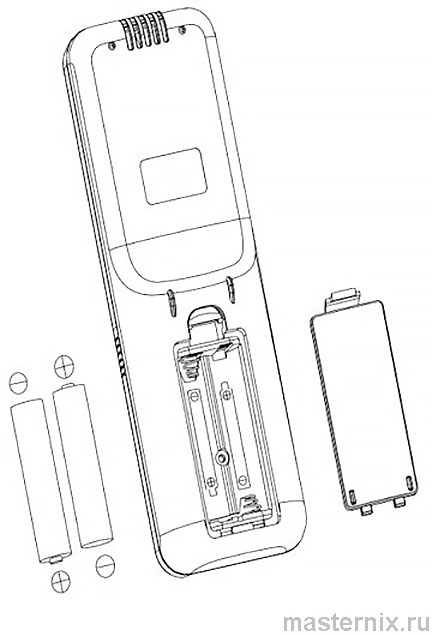

Замена элементов питания без потери настроек

Пошаговая инструкция и важные предостережения

В пульте два щелочных элемента R03/LR03 (типа AAA). Замена проста:

1. Сдвиньте крышку отсека питания с обратной стороны, нажав на рычаг
2. Извлеките старые батарейки, вставьте новые, соблюдая полярность (+/-)
3. Нажмите 【ON/OFF】 для проверки
4. Обязательно настройте текущее время после замены

Правила, которые продлят жизнь пульту:

• Не смешивайте старые и новые, разные типы элементов — риск утечки и поломки
• При простое дольше 2–3 недель вынимайте батарейки
• Средний срок службы — до 6 месяцев| если дисплей не светится или команды не проходят — пора менять
• Исключите попадание жидкостей, перегрев, прямые солнечные лучи

Решение проблем и управление без пульта

Аварийный запуск и типичные ситуации

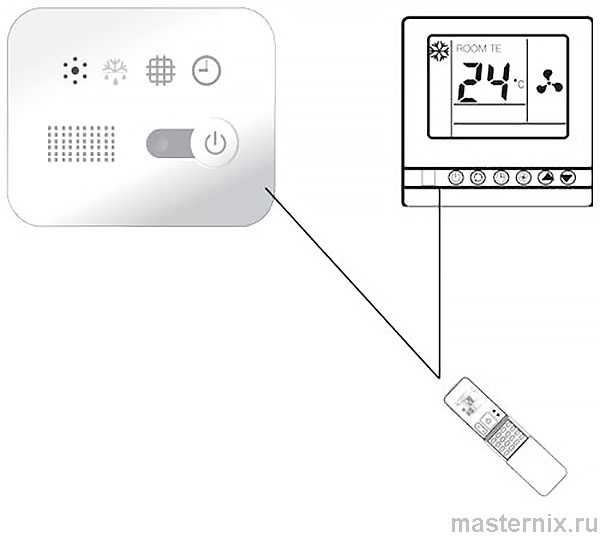

Если пульт утерян или неисправен:

1. Аккуратно приподнимите переднюю панель внутреннего блока
2. Найдите кнопку аварийного включения/выключения
3. Нажмите для запуска или остановки кондиционера

Важно: не удерживайте кнопку долго — это может вызвать сбой системы.

Типичные ситуации и решения:

• Кондиционер не реагирует на смену режима — подождите до 3 минут
• После отключения питания запуск происходит с задержкой 3 минуты — это защита компрессора
• Щелчки пластиковых деталей при нагреве/охлаждении — нормальное физическое явление
• При размораживании наружного блока вентилятор внутреннего блока может остановиться на 2–10 минут

Если проблемы сохраняются — обратитесь в авторизованный сервисный центр.
