Руководство пользователя пульта дистанционного управления кондиционера Rapid 505002420

Скажу прямо: пульт 505002420 — это не просто «вкл/выкл». Здесь спрятано больше десятка функций, которые реально упрощают жизнь. Но есть нюанс: не все опции работают на каждом кондиционере. Если ваш внутренний блок «не видит» какую-то команду — это не поломка, просто особенность совместимости. Разберёмся по порядку, чтобы вы выжали из пульта максимум.

Быстрый старт: настройка за 5 минут

Что нужно знать перед первым включением

Практика показывает: 9 из 10 проблем с пультом возникают на этапе установки батареек. Не повторяйте чужих ошибок. Вставьте две батарейки типа ААА, соблюдая полярность. Закройте крышку — и можно работать. Всё просто, правда?

Важный момент: пульт работает на расстоянии до 7–8 метров при прямой видимости. Шторы, двери, мебель — всё это может ослабить сигнал. Держите пульт направленным на приёмник внутреннего блока. Если кондиционер не реагирует — проверьте дистанцию или замените батарейки. Это серьёзно экономит нервы.

Совместимость с моделями Rapid

Какие модели поддерживают пульт 505002420

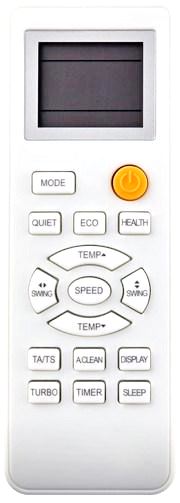

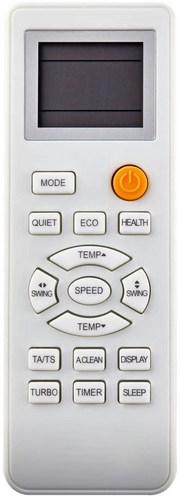

Пульт 505002420 (он же YR-HD01) разработан для сплит-систем Rapid серии RAM с функцией Wi-Fi. Если у вас одна из перечисленных ниже моделей — пульт подойдёт идеально.

Не нашли свою модель? Возможно, пульт совместим с другими сериями — уточните у официального дистрибьютора. Это логично: производители иногда обновляют линейки без смены пультов.

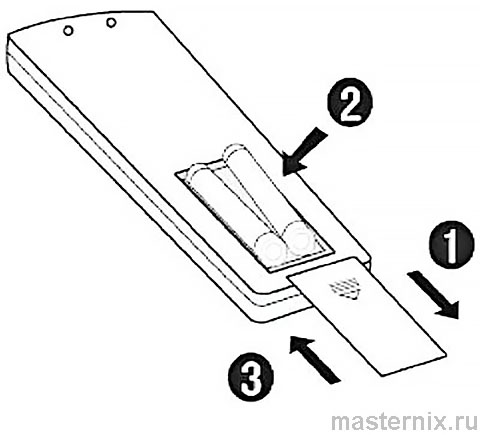

Установка батареек: пошагово

Алгоритм замены элементов питания

Для питания пульта используются две батарейки типа AAA (1,5 В). Сдвиньте заднюю крышку вниз, слегка надавив большим пальцем. Вставьте элементы согласно маркировке «+» и «-» внутри отсека. Закройте крышку до щелчка.

Но есть детали. Во-первых, не смешивайте старые и новые батарейки — это сокращает срок службы. Во-вторых, если не пользуетесь пультом дольше 2 месяцев — извлеките питание. Коррозия контактов не дремлет. В-третьих, при нормальной эксплуатации батарейки служат ~6 месяцев. Заметили, что дисплей тускнеет или символы горят слишком ярко? Пора менять.

Что делать, если пульт не реагирует

• Если на дисплее не отображаются изменения — извлеките батарейки на 2 секунды, вставьте обратно
• Если после установки батареек экран пустой — нажмите кнопку 【RESET】 острым предметом
• Если пульт работает с перебоями — проверьте, не сели ли батарейки

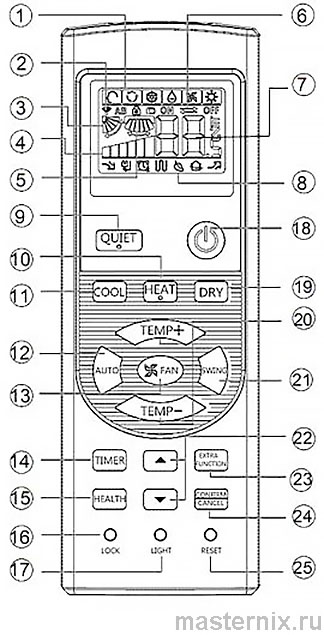

Кнопки пульта: полное назначение

Полный список кнопок и их функции

Разберём каждую кнопку. Без воды, только суть:

• 【POWER ON/OFF】 — включение и выключение кондиционера
• 【HEAT】 — активация режима обогрева
• 【COOL】 — активация режима охлаждения
• 【DRY】 — режим осушения воздуха
• 【AUTO】 — автоматический выбор режима по температуре помещения
• 【FAN】 — выбор скорости вентилятора: Низкая → Средняя → Высокая → Авто
• 【TEMP +】 / 【TEMP -】 — повышение и понижение заданной температуры (шаг 1 °С)
• 【SWING】 — изменение направления горизонтальной заслонки
• 【TIMER】 — настройка таймера включения/выключения
• 【HOUR】 — установка времени для таймера
• 【QUIET】 — включение бесшумного режима работы
• 【LIGHT】 — управление подсветкой панели внутреннего блока
• 【LOCK】 — блокировка кнопок пульта от случайных нажатий
• 【EXTRA FUNCTION】 — доступ к дополнительным режимам: распределение потока, сон, турбо
• 【CANCEL/CONFIRM】 — подтверждение или отмена настроек таймера и функций
• 【RESET】 — сброс настроек пульта (нажимать острым предметом)

Индикация на дисплее пульта

На экране отображаются активные режимы и параметры. Вот что означают значки:

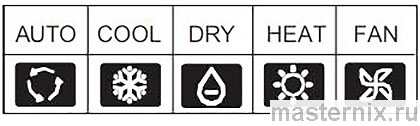

• Иконки режимов: 【AUTO】, 【COOL】, 【DRY】, 【HEAT】, 【FAN】
• 【SWING】 — активировано качание заслонки
• 【LOCK】 — кнопки заблокированы
• 【TIMER】 — установлен таймер
• 【TEMP】 — заданная температура

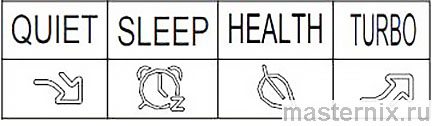

• Дополнительные индикаторы: 【QUIET】, 【SLEEP】, 【TURBO】, 【HEALTH】

Основные режимы: охлаждение, обогрев, осушение

Переключение режимов: как выбрать нужный

Нажмите соответствующую кнопку: 【HEAT】 для обогрева, 【COOL】 для охлаждения, 【DRY】 для осушения. В режиме 【AUTO】 кондиционер сам выбирает работу по температуре помещения. Удобно, когда не хочется постоянно переключать вручную.

Для установки температуры используйте 【TEMP +】 / 【TEMP -】. Каждое нажатие меняет значение на 1 °С. Кондиционер автоматически поддерживает заданный уровень. Просто и эффективно.

Особенности режима 【DRY】 (осушение)

Когда в помещении и так прохладно, система автоматически повышает температуру на +2 °С. Скорость вентилятора меняется от низкой до установленной пользователем. Это предотвращает переохлаждение при удалении влаги.

Режим 【HEAT】: защита от холодного старта

В режиме обогрева тёплый воздух начинает подаваться с небольшой задержкой. Это защита от обдува холодным воздухом, пока теплообменник не прогреется. Практично, согласитесь?

Настройка направления воздушного потока

Управление горизонтальной заслонкой через 【SWING】

Нажмите 【SWING】 для изменения положения заслонки. Каждое нажатие фиксирует новое положение. В режимах охлаждения и осушения доступны определённые углы, в обогреве — другие. Система сама подскажет оптимальные настройки.

Важный момент: при включении кондиционера заслонка автоматически занимает фиксированное положение в зависимости от выбранного режима. Не пытайтесь двигать её вручную — можно повредить механизм. Почему так? Привод рассчитан только на автоматическое управление.

Комфортное распределение потока через 【EXTRA FUNCTION】

Нажмите 【EXTRA FUNCTION】 несколько раз, пока на дисплее не появится желаемая иконка положения шторки. Подтвердите выбор кнопкой 【CANCEL/CONFIRM】. Для фиксации в промежуточном положении: дождитесь непрерывного движения заслонки и нажмите 【CANCEL/CONFIRM】 в нужный момент.

Советы по настройке: в режиме обогрева лучше установить нижнее положение заслонки, в охлаждении — верхнее. При высокой влажности в режиме охлаждения на заслонке может появиться конденсат — это нормально, не дефект.

Таймер: автоматизация включения и выключения

Пошаговая настройка времени

Нажмите 【TIMER】 для выбора режима: включение (【ON】) или выключение (【OFF】). Индикатор начнёт мигать. Используйте кнопки 【▲】 / 【▼】 для установки времени: шаг 0,5 часа до 12 часов, далее — 1 час. Максимум — 24 часа.

Удержание кнопок ускоряет изменение значений. Все текущие настройки отображаются на дисплее. Подтвердите установку кнопкой 【CANCEL/CONFIRM】 — индикация перестанет мигать, на внутреннем блоке загорится индикатор 【TIMER】.

Отмена и перезапуск таймера

Для отмены: нажмите 【TIMER】 несколько раз, пока индикация 【ON】 / 【OFF】 не исчезнет. Важно: после замены батареек или сбоя питания параметры таймера нужно установить заново. Это особенность работы системы, а не ошибка.

Комфортные режимы: сон, турбо, тихий

Режим комфортного сна 【SLEEP】

Активируется через 【EXTRA FUNCTION】 → выбор значка 【SLEEP】 → подтверждение 【CANCEL/CONFIRM】. Система автоматически регулирует температуру и скорость вентилятора по специальному алгоритму для здорового сна.

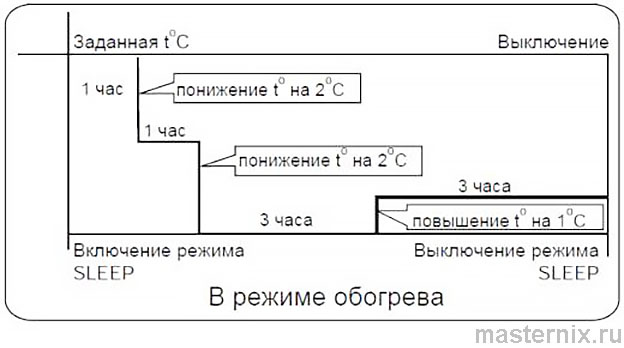

В режиме охлаждения: температура повышается на 1 °С каждый час, после +2 °С поддерживается постоянно. Через 6 часов режим отключается. В режиме обогрева: температура снижается на 2 °С каждый час, после -4 °С держится 3 часа, затем повышается на 1 °С. Через 3 часа — отключение.

Важно: 【SLEEP】 доступен в режимах 【AUTO】, 【COOL】, 【DRY】, 【HEAT】. В режиме 【FAN】 функция не работает. Это ограничение логики контроллера, а не неисправность.

Бесшумный режим 【QUIET】

Нажмите 【QUIET】 — на дисплее загорится соответствующий значок, кондиционер перейдёт в тихий режим. Для отключения — повторное нажатие. Удобно для отдыха, чтения или ночной работы.

Нюанс: при длительном использовании 【QUIET】 реальная температура может немного отличаться от заданной. Это компромисс между тишиной и точностью.

Режим повышенной производительности 【TURBO】

Нажмите 【EXTRA FUNCTION】 несколько раз, пока не замигает значок 【TURBO】. Подтвердите 【CANCEL/CONFIRM】. Кондиционер работает на максимальной мощности для быстрого прогрева или охлаждения. Идеально, когда нужно срочно изменить микроклимат.

Решение частых проблем с пультом

Что делать, если пульт не работает

Знакомая ситуация: нажимаете кнопки, а кондиционер молчит. Не паникуйте. Вот чек-лист для быстрой диагностики:

• Проверьте батарейки — замените, если дисплей тусклый или символы горят слишком ярко
• Убедитесь, что между пультом и приёмником нет препятствий: штор, мебели, дверей
• При наличии люминесцентных ламп или радиотелефона сократите дистанцию до 3–4 метров
• Если настройки не отображаются — извлеките батарейки на 2 секунды, вставьте обратно
• После замены батареек нажмите 【RESET】 острым предметом для сброса

Особенности работы с функциями

Если ваша модель кондиционера не поддерживает какую-то функцию, нажатие соответствующей кнопки не даст эффекта. Это нормально. При существенных различиях между инструкцией пульта и кондиционера приоритет имеет инструкция к самому кондиционеру. Логично, правда?

Уход и правильное хранение

Рекомендации по эксплуатации

Чтобы пульт служил долго и без сбоев, соблюдайте простые правила:

• Держите пульт в сухом месте, вдали от прямых солнечных лучей и источников тепла
• Не допускайте попадания влаги на корпус — это может вывести электронику из строя
• Если не пользуетесь пультом дольше 2 месяцев — извлеките батарейки для предотвращения протечки
• При утилизации батареек следуйте местным правилам раздельного сбора отходов
• Не перемещайте воздушные заслонки вручную — используйте только кнопки пульта

Заметили, что пульт работает с перебоями? Чаще всего проблема в севших батарейках или помехах от других приборов. Попробуйте заменить питание или приблизиться к кондиционеру. В 9 случаях из 10 это помогает.
