Облучатель ультрафиолетовый кварцевый в вариантах исполнения: ОУФК-01 «Солнышко», ОУФК-01-1 «Солнышко»Руководство пользователя
Руководство / инструкция
Назначение и область применения в медицине
Для чего создана кварцевая лампа «Солнышко»
Вы наверняка слышали о пользе ультрафиолетового излучения для лечения воспалительных процессов. Модель ОУФК-01 и её усовершенствованная версия ОУФК-01-1 разработаны именно для таких задач — локальных и внутриполостных облучений в оториноларингологии.
Прибор генерирует УФ-лучи в эффективном спектральном диапазоне, которые обладают бактерицидным, противовоспалительным и иммуностимулирующим действием. Это не просто «лампа для загара» — это медицинское изделие, зарегистрированное в Минздраве РФ.
| Тип учреждения | Возможности применения |
|---|---|
| Лечебно-профилактические | Поликлиники, стационары, процедурные кабинеты |
| Санаторно-курортные | Физиотерапевтические отделения, реабилитационные центры |
| Домашнее использование | Лечение по назначению врача под контролем специалиста |
Есть важный нюанс: прежде чем начать процедуры, обязательно проконсультируйтесь с лечащим врачом. УФ-излучение — мощный терапевтический инструмент, но при неправильном применении может нанести вред. Это не запугивание, а медицинский факт.
Технические характеристики: сравнение моделей ОУФК-01 и ОУФК-01-1
Ключевые параметры и отличия версий
Обе модели работают от стандартной сети 220 В, но ОУФК-01-1 предлагает расширенный функционал за счёт таймера и звуковой индикации. Давайте сверим цифры:
| Параметр | ОУФК-01 | ОУФК-01-1 |
|---|---|---|
| Облучённость (общая, 0,7 м) | ≤ 1,0 Вт/м² | ≤ 1,0 Вт/м² |
| Облучённость (тубус Ø5 мм) | ≥ 0,8 Вт/м² | ≥ 0,8 Вт/м² |
| Облучённость (тубус Ø15 мм) | ≥ 1,0 Вт/м² | ≥ 1,0 Вт/м² |
| Потребляемая мощность | ≤ 300 ВА | ≤ 300 ВА |
| Время выхода на режим | ≤ 1 мин | ≤ 1 мин |
| Таймер процедуры | Нет (по часам) | 5 сек – 30 мин |
| Звуковой сигнал окончания | Нет | Есть |
| Режим работы | 8 ч/сутки, цикл 30+5 мин | 8 ч/сутки, цикл 30+5 мин |
| Габариты, мм | 275×145×140 | 250×195×135 |
| Масса | ≤ 1 кг | ≤ 1 кг |
| Класс электробезопасности | II тип BF | II тип BF |
Получается, что ОУФК-01-1 удобнее для точного дозирования: таймер автоматически отключит лампу и подаст звуковой сигнал. Это серьёзно снижает риск передозировки — особенно важно при лечении детей.

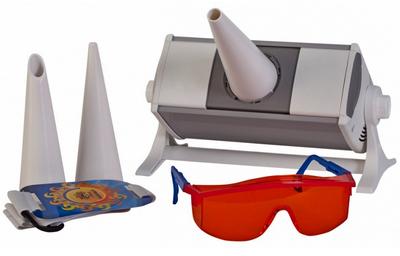

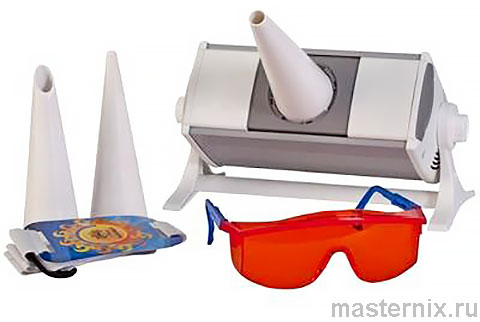

Комплектация: что входит в поставку
Стандартный набор для начала работы
Производитель поставляет всё необходимое для старта. Проверьте наличие каждого элемента при получении:
| Компонент | ОУФК-01 | ОУФК-01-1 | Кол-во |
|---|---|---|---|
| Основной блок прибора | ✓ | — | 1 |
| Основной блок ОУФК-01-1 | — | ✓ | 1 |
| Тубус Ø5 мм (для узких полостей) | ✓ | ✓ | 1 |
| Тубус Ø15 мм (для широких зон) | ✓ | ✓ | 1 |
| Тубус с углом 60° (для труднодоступных мест) | ✓ | ✓ | 1 |
| Защитные очки | ✓ | ✓ | 1 |
| Биодозиметр Горбачёва-Дакфельда | ✓ | ✓ | 1 |
| Руководство по эксплуатации | ✓ | ✓ | 1 |
| Паспорт изделия | ✓ | ✓ | 1 |
Заметьте: защитные очки могут быть взрослыми «Универсал Титан» или детскими — уточняйте при заказе. Биодозиметр — ключевой инструмент для точного расчёта экспозиции, не теряйте его.
Конструкция и элементы управления прибором

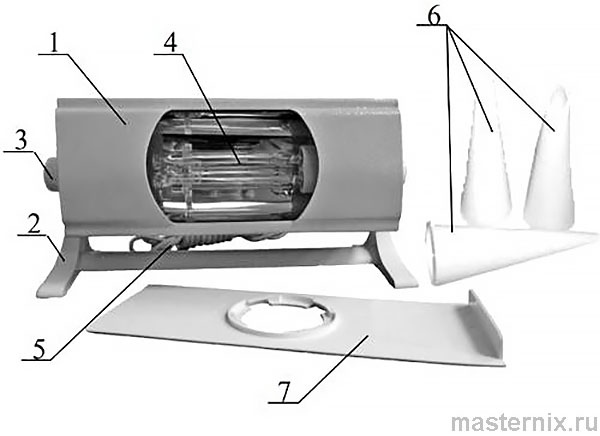

Устройство модели ОУФК-01
- Металлический корпус с УФ-лампой внутри
- Подставка для устойчивой установки на столе
- Ручки фиксации корпуса для регулировки угла наклона
- УФ-лампа — источник излучения
- Шнур питания
- Съёмные тубусы для внутриполостных процедур
- Выдвижной экран (заслонка) с креплением для тубусов
Конструкция простая и надёжная: корпус крепится к подставке через фиксирующие ручки, что позволяет быстро настроить угол излучения под конкретную зону лечения.

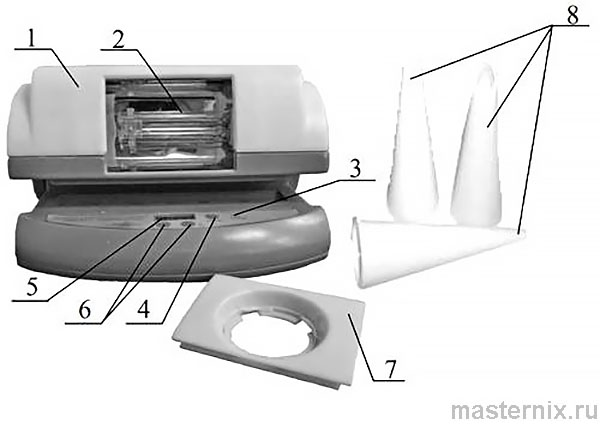

Особенности модели ОУФК-01-1 с таймером
- Сборный пластмассовый корпус
- УФ-лампа
- Индикатор 【СЕТЬ】
- Кнопка 【ПУСК】
- Индикатор 【ВРЕМЯ ПРОЦЕДУРЫ】
- Кнопки 【М】 и 【С】 для установки минут и секунд
- Заслонка с креплением для тубусов
Здесь добавлена электроника: таймер позволяет задать точное время процедуры от 5 секунд до 30 минут. По окончании звучит сигнал, лампа гаснет автоматически. Это удобно и безопасно — не нужно следить за часами.
Меры безопасности: критические правила эксплуатации
Что категорически запрещено делать
Ультрафиолетовое излучение биологически активно. Ожог роговицы или кожи может проявиться через несколько часов — когда уже поздно что-то менять. Поэтому:
- ⚠️ Надевайте защитные очки перед каждой процедурой — и пациенту, и оператору
- ⚠️ Не находитесь в помещении во время работы лампы без средств защиты (это касается и домашних животных)
- ⚠️ Не используйте прибор в ванной, бассейне или других влажных помещениях
- ⚠️ Не подключайте к неисправным розеткам или удлинителям
- ⚠️ Не применяйте лампу не по назначению (для загара, сушки лака, проверки купюр и т.п.)
- ⚠️ Держите прибор вне доступа детей
Есть нюансы: некоторые лекарства и косметика повышают чувствительность кожи к УФ. Если принимаете препараты — уточните у врача, совместимы ли они с физиотерапией.
Действия в аварийных ситуациях
Если лампа разбилась: внутри содержится ртуть. Не трогайте осколки голыми руками. Соберите ртуть резиновой грушей, обработайте место 0,1% раствором марганцовки. Проветрите помещение.
После отключения от сети не прикасайтесь к штырям вилки 10 секунд — возможен остаточный заряд. Давайте прибору остыть 15 минут перед уборкой на хранение.
Подготовка к работе и первый запуск
Проверка перед первым включением
При покупке требуйте проверки работоспособности в присутствии продавца. Убедитесь, что гарантийный талон заполнен и заверен печатью — без этого ремонт по гарантии невозможен.
Эксплуатация допустима при температуре +10…+35 °С и влажности ≤ 80%. После транспортировки в холоде дайте прибору 2 часа прогреться до комнатной температуры.
Сборка и тестовый запуск
- → Установите прибор на устойчивую горизонтальную поверхность
- → При необходимости закрепите нужный тубус в отверстии заслонки
- → Подключите шнур питания к сети 220 В
- → Для ОУФК-01: лампа загорится в течение 1 минуты
- → Для ОУФК-01-1: загорится индикатор 【СЕТЬ】, прозвучит сигнал, затем индикатор 【ВРЕМЯ ПРОЦЕДУРЫ】
Совет: перед первой процедурой проведите тестовый запуск без пациента — убедитесь, что лампа стабильно горит, таймер работает, звуковые сигналы слышны.
Порядок проведения процедур: пошаговые инструкции
Внутриполостные облучения (нос, горло, ухо)
Для процедур в полостях используйте соответствующий тубус. Это фокусирует излучение и защищает окружающие ткани.
Для ОУФК-01:
- Установите тубус в заслонку
- Включите прибор в сеть
- Контролируйте время по обычным часам
- По окончании отключите от сети
Для ОУФК-01-1:
- Установите тубус
- Включите в сеть — загорится 【СЕТЬ】, прозвучит сигнал
- Кнопками 【М】 и 【С】 задайте время процедуры
- Нажмите 【ПУСК】 — лампа загорится, начнётся отсчёт
- Через 1 минуту прозвучит сигнал — можно начинать облучение
- По истечении времени — звуковой сигнал, лампа гаснет автоматически
Локальные облучения кожи
Для обработки кожных покровов снимите заслонку с тубусами — излучение будет рассеянным. Расстояние от лампы до кожи: 40–60 см в зависимости от методики.
Повторное включение допустимо только после охлаждения лампы: 15 минут для ОУФК-01, 5 минут для ОУФК-01-1. Это продлевает срок службы источника излучения.
Показания и противопоказания к применению
Когда УФ-терапия эффективна
Прибор показан при широком спектре воспалительных заболеваний. Вот основные группы:
| Локализация | Заболевания |
|---|---|
| Дыхательные пути | Ринит, фарингит, тонзиллит, бронхит, ОРЗ |
| ЛОР-органы | Отит, тубоотит, гайморит (после пункции) |
| Кожа и мягкие ткани | Раны, язвы, фурункулы, ушибы, рожа, акне |
| Опорно-двигательный аппарат | Артрит, артроз, переломы (для стимуляции костной мозоли) |
| Гинекология | Воспалительные процессы наружных половых органов |
Когда применять категорически нельзя
Противопоказаний немало — игнорировать их опасно. Основные ограничения:
- ✖️ Злокачественные новообразования (в любой стадии)
- ✖️ Активная форма туберкулёза
- ✖️ Гипертиреоз, лихорадка, склонность к кровотечениям
- ✖️ Сердечная недостаточность II–III ст., инфаркт (первые 2–3 недели)
- ✖️ Тяжёлая гипертония, выраженный атеросклероз
- ✖️ Печёночная или почечная недостаточность
- ✖️ Фотодерматозы, повышенная чувствительность к УФ
Практика показывает: даже при отсутствии явных противопоказаний нужна консультация врача. Самолечение УФ-излучением — неоправданный риск.
Методики лечения: частные случаи и дозировки
Примеры схем для распространённых заболеваний
Дозировка — ключевой параметр. Ниже приведены типовые протоколы, но окончательную схему определяет врач.
| Заболевание | Зона облучения | Расстояние | Время | Курс |
|---|---|---|---|---|
| Острый ринит | Подошвы стоп | 40 см | 10 мин | 3–4 дня |
| Тонзиллит | Нёбные миндалины (через тубус) | 2–3 см от зубов | 1→3 мин | 10–12 процедур |
| Пародонтоз | Дёсны (через тубус Ø15 мм) | Контакт | 10 мин | 6–8 процедур |
| Гнойная рана | Поверхность раны | 40 см | 2→10 мин | 10–12 процедур |
| Ушиб мягких тканей | Зона ушиба + 5 см вокруг | 50–55 см | 5→10 мин | 12–15 процедур |
| Перелом костей | Область перелома | 50–55 см | 10 мин | 10 процедур |
Есть важный момент: при тонзиллите эффективность возрастает, если перед УФ-терапией промыть лакуны миндалин от некротических масс. Комплексный подход работает лучше.
Профилактика гриппа и ОРЗ
В эпидемический период можно проводить профилактические облучения слизистой носа и глотки. Доза: 0,5 биодозы ежедневно в течение 2 недель. В разгар болезни процедуры не проводят — только в период выздоровления для предупреждения осложнений.

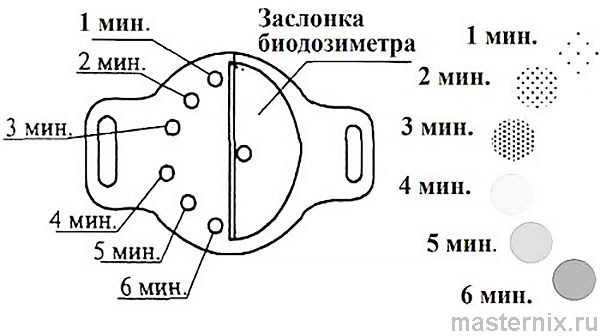

Определение биодозы: как рассчитать безопасную экспозицию
Метод Горбачёва-Дакфельда: просто и точно
Биодоза — это минимальное время облучения, необходимое для появления слабой, но чёткой эритемы (покраснения) кожи. Единица измерения — секунды или минуты.
- Зафиксируйте биодозиметр на коже (живот или ягодицы)
- Расстояние от лампы: 50 см
- Поочерёдно открывайте окошки дозиметра с интервалом 30–60 секунд
- Через 24 часа оцените результат: одна биодоза — наиболее слабая, но чёткая гиперемия
Пример: если эритема появилась после 2 минут облучения с 50 см — это и есть одна биодоза для данного пациента. При изменении расстояния время пересчитывается обратно пропорционально квадрату дистанции.
Факторы, влияющие на чувствительность кожи
Не все люди реагируют на УФ одинаково. На чувствительность влияют:
- ★ Цвет кожи (светлая более чувствительна)
- ★ Локализация (лицо чувствительнее спины)
- ★ Время года (зимой чувствительность выше)
- ★ Возраст и общее состояние пациента
Поэтому биодозиметрия — не формальность, а необходимость для безопасного и эффективного лечения.
Уход, хранение и гарантийные обязательства
Профилактика и дезинфекция прибора
Для стабильной работы регулярно очищайте наружные поверхности. Допустимые средства:
- ✓ 3% раствор перекиси водорода + 0,5% средства типа 【Лотос】
- ✓ 1% раствор хлорамина
Перед чисткой обязательно отключите прибор от сети и дайте остыть. Не используйте абразивы и растворители — они могут повредить покрытие корпуса.
Условия хранения и транспортировки
Храните в заводской упаковке при температуре +10…+35 °С, влажности ≤ 80%. Избегайте прямых солнечных лучей и источников тепла. При зимней транспортировке дайте прибору 2 часа на акклиматизацию перед включением.
Гарантия и утилизация
Гарантийный срок — 12 месяцев с даты продажи при соблюдении правил эксплуатации. При неисправности обращайтесь к изготовителю с заполненным гарантийным талоном.
Утилизация: УФ-лампа относится к классу Г (ртутьсодержащие отходы), остальные части — к классу А. Сдавайте в специализированные пункты по СанПиН 2.1.7.2790. Не выбрасывайте в общий мусор — это вредит экологии и нарушает закон.
