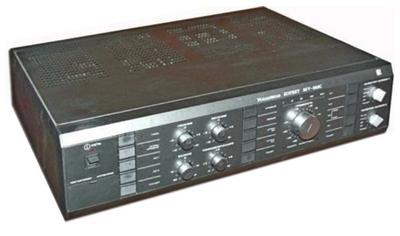

СТЕРЕОУСИЛИТЕЛЬ ( ПОЛНЫЙ ) «КОРВЕТ» 50У-068С РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Вы ищете надёжный усилитель для домашней аудиосистемы? КОРВЕТ 50У-068С — советская классика с высокими параметрами и продуманной эргономикой. Разберём, как его правильно подключить, настроить и использовать без риска для аппаратуры. Практика показывает: грамотная коммутация решает 90% проблем со звуком.

Технические характеристики и возможности

Выходная мощность и частотный диапазон

Усилитель выдаёт 65+10 Вт на нагрузке 8 Ом при искажениях не более 1%. С ограничителем уровня — 30±6 Вт, что удобно для тихого прослушивания. На 4 Ом мощность возрастает до 95+15 Вт. Кратковременная пиковая мощность достигает 125 Вт (8 Ом) и 150 Вт (4 Ом).

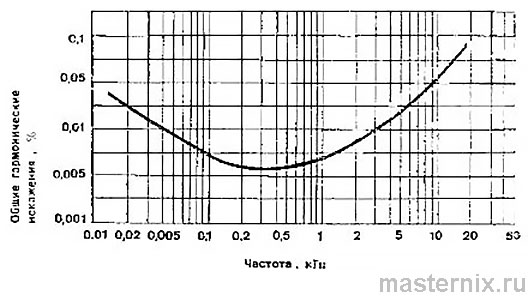

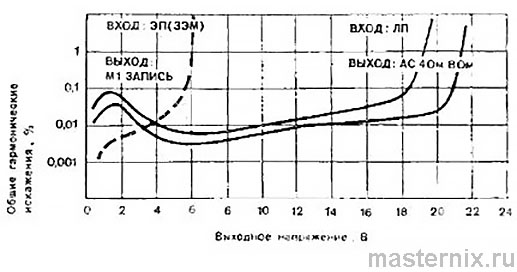

Эффективный диапазон частот — от 10 до 70 000 Гц. Неравномерность АЧХ в диапазоне 20–20 000 Гц не превышает ±0,3 дБ для линейных входов. Гармонические искажения — всего 0,007%, интермодуляционные — до 0,05%. Цифры говорят сами за себя.

Входы, выходы и коммутационные возможности

Четыре линейных входа позволяют подключить все источники одновременно. Переключаете нужный — и работаете. Удобно, когда в системе несколько компонентов.

Требования безопасности при эксплуатации

Электробезопасность и защита от поражения током

Внутри усилителя присутствует опасное напряжение 220 В. Никогда не включайте аппарат со снятым кожухом. Перед заменой предохранителя обязательно выньте вилку из розетки. Это не формальность — вопрос вашей безопасности.

Используйте только штатные плавкие вставки: ВПТ6-7 или ВП2Т-1Ш-1.0 на 1 А для ответвителя, ВПТ6-9 на 1,6 А для сетевого предохранителя. Самодельные «жучки» — прямой путь к перегреву и пожару.

Условия эксплуатации и хранения

Климатическое исполнение УХЛ4.2 допускает работу при температуре 10–35 °C, влажности 45–80%, давлении 84,0–106,7 кПа. После перевозки в холодное время дайте усилителю прогреться 2–3 часа в упаковке — конденсат внутри электроники губителен.

Берегите аппарат от ударов, пыли и сырости. Не ставьте тяжёлые предметы на корпус. Обеспечьте свободную циркуляцию воздуха через вентиляционные отверстия в днище и верхней крышке. Перегрев сокращает срок службы компонентов.

Органы управления и коммутации

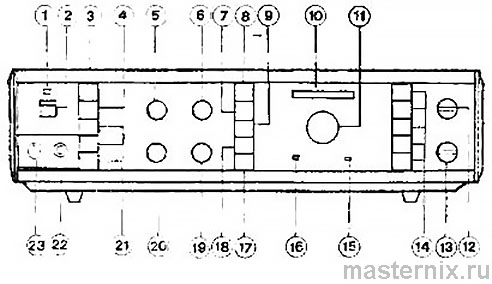

Лицевая панель: регуляторы и индикаторы

Центральное место занимает регулятор 【ГРОМКОСТЬ】 с плавной характеристикой. Справа — 【БАЛАНС】 для корректировки соотношения каналов, 【ТОНКОМПЕНСАЦИЯ】 для подъёма низких частот при малой громкости. Переключатель 【ТИХО】 позволяет быстро снизить уровень без сброса основной настройки.

Регуляторы тембра 【НИЖНИЕ】 и 【ВЕРХНИЕ】 активируются кнопкой 【ТЕМБР】. Фильтр 【ОГРАН НЧ】 подавляет инфранизкие помехи от проигрывателей. Ограничитель 【ОГРАН УРОВНЯ】 предотвращает клиппинг при высокой громкости — полезно для защиты акустики.

Селекторы входов, выходов и режимов работы

Селектор входов (поз. 14) переключает источники: ЭП, ЛП, ТЮНЕР, M1/M2 ВОСПР. Селектор выходов (поз. 21) выбирает акустику 【АС1】/【АС2】 или 【НАУШН】. Коммутатор режимов (поз. 7, 8, 9) переключает стерео/реверс/моно.

Селекторы записи 【СЕЛЕКТОР ЗАПИСИ 1】 и 【2】 позволяют независимо направлять сигнал на два магнитофона. Индикаторы на лицевой панели подсвечивают активные функции — удобно в полумраке.

Подключение источников и акустики

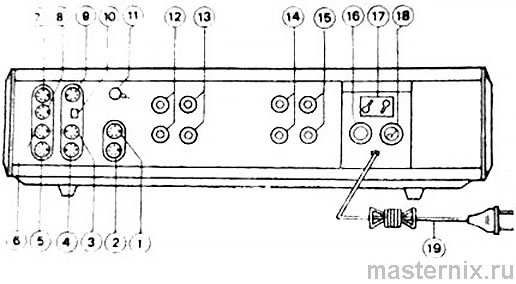

Подключение акустических систем

Используйте клеммы 【АС1】 для основного комплекта, 【АС2】 — для дополнительного. Соблюдайте полярность: красный — плюс, чёрный — минус. Минимальное сопротивление нагрузки — 4 Ом, суммарная входная ёмкость не более 2 мкФ.

Рекомендуемая мощность акустики: кратковременная не менее 125 Вт (8 Ом) или 150 Вт (4 Ом), долговременная — согласно паспорту колонок. Не экономьте на проводах: сечение от 1,5 мм², длина до 5 м.

Коммутация источников сигнала

Подключайте источники экранированными кабелями: лазерный проигрыватель — к 【ЛП】, тюнер — к 【ТЮНЕР】, магнитофоны — к 【M1/M2 ВОСПР】. Для электропроигрывателя используйте вход 【ЭП】 и переключатель типа звукоснимателя: отжат — ЗЭМ (электромагнитный), нажат — ЗЭД (электродинамический).

Важно: переключайте тип звукоснимателя только при выключенном усилителе — иначе возможны коммутационные щелчки. Если ЭП оснащён согласующим трансформатором для ЗЭД, установите переключатель в положение 【ЗЭМ】.

Порядок работы и регулировки звука

Включение и начальная настройка

Перед включением установите 【ГРОМКОСТЬ】 в крайнее левое положение. Нажмите выключатель 【СЕТЬ】 — загорятся индикаторы питания и защиты. Через 3–5 секунд индикатор защиты погаснет: усилитель готов к работе.

Выберите источник кнопкой селектора входов, затем плавно увеличьте громкость. Отрегулируйте 【БАЛАНС】, если звук смещён в один канал. Для тихого прослушивания используйте 【ТИХО】 — это смещает кривую регулировки, сохраняя детализацию.

Настройка тембра и тонкомпенсации

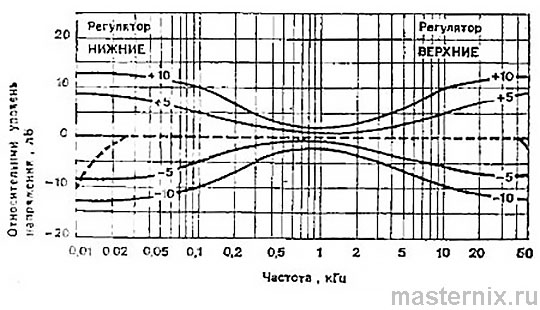

Активируйте тембры кнопкой 【ТЕМБР】. Поворот 【НИЖНИЕ】 добавляет «теплоты» басам, 【ВЕРХНИЕ】 — воздуха и детальности ВЧ. Не переусердствуйте: избыточная коррекция вносит искажения.

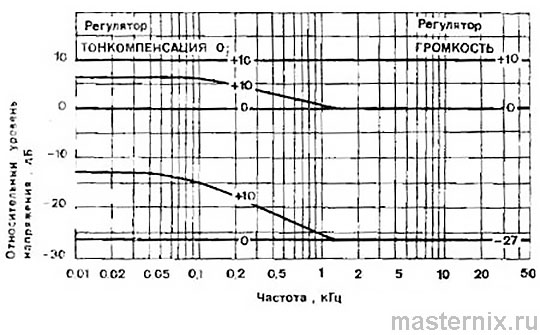

【ТОНКОМПЕНСАЦИЯ】 автоматически поднимает низкие частоты при малой громкости, компенсируя особенности человеческого слуха. В крайнем левом положении функция отключена — используйте это для нейтрального звучания.

Запись на магнитофон: схемы коммутации

Подключение одного и двух магнитофонов

Для магнитофона с совмещённым разъёмом используйте четырёхжильный кабель к 【M1 ВОСПР】. Если входы/выходы раздельные: линейный выход магнитофона — к 【M1 ВОСПР】, вход записи — к 【M1 ЗАПИСЬ】.

Второй магнитофон подключается аналогично к разъёмам 【M2】. Селекторы записи позволяют независимо выбирать источник для каждого аппарата. Хотите перезаписать кассету? Установите 【М2▶1】 — сигнал пойдёт с M2 на M1.

Контроль качества записи

Во время записи нажмите кнопку соответствующего магнитофона в селекторе входов — услышите сигнал «на выходе» магнитофона (при наличии сквозного канала). Основной источник при этом можно переключить — запись не прервётся.

Дополнительный выход 【МАГНИТОФОН】 (поз. 23) полезен для: записи с коррекцией тембра и фильтром| суммирования стерео в моно для монофонического аппарата| подключения третьего устройства записи.

Диагностика неисправностей и ремонт

Типовые неисправности и способы устранения

Замена предохранителей выполняется без вскрытия корпуса. Выньте пружинное кольцо с головки держателя, нажмите и поверните влево — извлеките патрон. Установите новую вставку, соберите в обратном порядке. Просто и безопасно.

Системы защиты и их индикация

Индикатор 【ЗАЩИТА】 (поз. 16) загорается при перегрузке, КЗ в нагрузке или перегреве выходных транзисторов. Акустика и наушники отключаются автоматически. После устранения причины и охлаждения радиатора система возвращается в рабочий режим.

Индикатор 【ПЕРЕГРУЗКА】 (поз. 15) сигнализирует о клиппинге сигнала. Если он часто срабатывает — уменьшите громкость или включите 【ОГРАН УРОВНЯ】. Это сохранит динамики от перегрузки.

Гарантийные обязательства и сервис

Сроки гарантии и условия обслуживания

Гарантийный срок — 12 месяцев с даты продажи. Срок хранения — 30 месяцев с даты изготовления. Гарантия действует при соблюдении правил эксплуатации, транспортировки и хранения, указанных в руководстве.

Электронная гарантия не предусмотрена — сохраняйте бумажный талон с печатью магазина и датой продажи. При первом гарантийном ремонте отрывной талон изымается, данные заносятся в учётную карточку сервиса.

Обращение в сервис и возврат товара

Ремонт выполняют авторизованные предприятия. Адрес бюро гарантийного обслуживания изготовителя: 198013, Ленинград, наб. р. Фонтанки, 108. Информацию о локальных сервисах уточняйте в магазине радиотоваров.

Гарантия аннулируется при: механических повреждениях, нарушении пломб, использовании нештатных предохранителей, несоблюдении температурного режима. Возврат неисправного товара возможен при полной комплектации и заводской упаковке.
