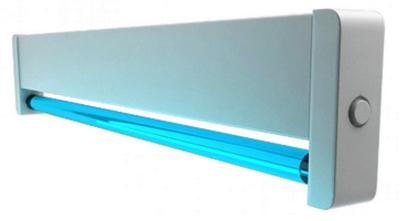

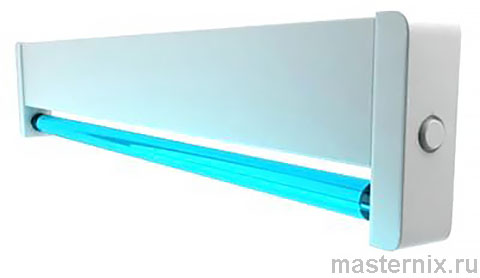

Облучатель медицинский бактерицидный ОБН-75 / ОБН-150 «Азов» Руководство пользователя

Назначение и область применения в медицине и быту

Для каких помещений предназначен облучатель

Вы наверняка сталкивались с необходимостью обеззараживания воздуха — особенно после пандемии это стало актуальным как никогда. Облучатели «Азов» ОБН-75 и ОБН-150 решают эту задачу эффективно и надёжно.

Устройства генерируют ультрафиолетовое излучение с длиной волны 253,7 нм — это диапазон, максимально близкий к пику бактерицидного действия. Проще говоря, такой свет уничтожает вирусы, бактерии и плесневые грибки в воздухе и на поверхностях.

Есть нюанс: обеззараживание проводится только в отсутствие людей. УФ-излучение с такой длиной волны вызывает фотоофтальмию (ожог роговицы) и эритему кожи. Это не запугивание — это физика. Зато после сеанса воздух становится действительно чистым.

Технические параметры: сравнение моделей ОБН-75 и ОБН-150

Ключевые различия и общие характеристики

Обе модели работают от сети 220 В, но ОБН-150 предлагает гибкость за счёт трёх режимов. Давайте сверим цифры:

Получается, что ОБН-150 в третьем режиме даёт вдвое большую облучённость — это важно для больших помещений. А коэффициент использования потока 0,63 означает, что больше УФ-энергии достигает целевых зон. Это серьёзно повышает эффективность дезинфекции.

Совместимость ламп и комплектующих

Устройства используют лампы TUV-15W или TUV-30W (UV-C) производства Philips. Допускается применение аналогов с теми же техническими параметрами. Стартеры — S10(220), тоже от Philips. Практика показывает: оригинальные компоненты служат дольше и стабильнее.

Комплектация и устройство прибора

Что входит в поставку

Комплект минималистичный, но достаточный для старта:

• ✓ Облучатель в собранном виде (без ламп и стартеров) — 1 шт.
• ✓ Руководство по эксплуатации — 1 экз.
• ✓ Упаковка картонная — 1 шт.

Лампы и стартеры часто поставляются отдельно — уточняйте при заказе. Это логично: так проще соблюдать условия транспортировки хрупких элементов.

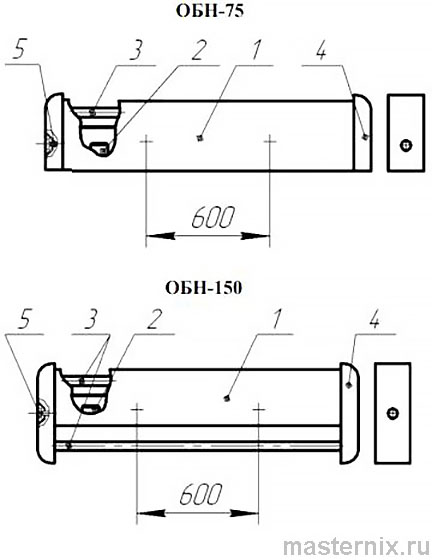

Конструкция и элементы управления

Корпус выполнен из металла с порошковым покрытием. Крепление настенное, поворотных механизмов нет — устройство фиксируется стационарно.

1. Кожух защитный
2. Стартер в патроне
3. Бактерицидная лампа
4. Боковина съёмная
5. Винт декоративный для фиксации

Для ОБН-150: одна лампа открытая, вторая — за экраном. Это и есть основа трёх режимов работы. Переключение — через внешние выключатели, которые монтируются отдельно.

Принцип работы и типы ультрафиолетового излучения

Как УФ-свет уничтожает микроорганизмы

Ультрафиолет с длиной волны 253,7 нм повреждает ДНК бактерий и вирусов, блокируя их размножение. Эффект накопительный: чем дольше экспозиция и выше облучённость, тем чище воздух.

Обеззараживание удалённых зон происходит за счёт естественной конвекции — тёплый воздух поднимается, проходит через зону излучения, остывает и опускается. Цикл повторяется, постепенно очищая весь объём помещения.

Открытый и экранированный режимы: в чём разница

Открытая лампа излучает во все стороны — максимальная эффективность, но только в пустом помещении. Экранированная направляет поток вверх или в сторону — допускается кратковременное присутствие людей, но эффективность ниже.

В ОБН-150 можно комбинировать: включить только экран для фоновой дезинфекции с людьми, или обе лампы для глубокой обработки после рабочего дня. Гибкость, которая экономит время.

Требования безопасности: защита людей и животных

Критические правила, которые нельзя нарушать

УФ-излучение невидимо, но опасно. Ожог роговицы может проявиться через 6–8 часов — когда уже поздно что-то менять. Поэтому:

• ⚠️ Монтаж на высоте не менее 2 метров от пола
• ⚠️ Включение открытых ламп только в отсутствие людей и животных
• ⚠️ Обязательно заземление через провод заземления
• ⚠️ Световое табло 【Не входить. Идет облучение ультрафиолетом】над дверью во время сеанса
• ⚠️ Защита комнатных растений — УФ губителен для флоры

Заметьте: даже кратковременный взгляд на работающую лампу может вызвать дискомфорт. Не рискуйте — отключайте питание перед любым обслуживанием.

Действия при аварийных ситуациях

Если почувствовали запах озона — немедленно отключите прибор, выведите людей, откройте окна. Озон в концентрации выше ПДК раздражает дыхательные пути. Проветривайте до полного исчезновения запаха.

При разбитии лампы: ртуть — токсичный металл. Не трогайте осколки голыми руками. Проведите демеркуризацию по методичке № 4545-87. Это не формальность — это здоровье.

Подготовка к монтажу и установка на стену

Проверка работоспособности до установки

После транспортировки в холоде дайте устройству 2 часа прогреться до +25±10 °С. Резкий перепад температур может повредить электронику или стекло лампы.

Соберите прибор для тестового включения:

1. → Открутите винты 【5】, снимите боковины 【4】
2. → Вставьте стартеры 【2】в патроны, поверните по часовой стрелке до упора
3. → Установите лампы 【3】: заведите контакты в патроны, поверните на 90° для фиксации
4. → Верните боковины, закрепите винтами

Подключите к сети. Если ОБН-150: самый длинный провод — на ноль, средний — на выключатель 【ВК-1】(экранированная лампа), короткий — на 【ВК-2】(открытая лампа). Выключатель открытой лампы монтируйте вне обеззараживаемой зоны — чтобы включить, не заходя внутрь.

Крепление корпуса к стене

1. Разметьте отверстия по шаблону на высоте ≥ 2 м
2. Засверлите, установите дюбели 【1】
3. Закрепите корпус 【3】шурупами 【2】через шайбы 【4】
4. Проверьте горизонтальность и надёжность фиксации

Совет: если стена рыхлая (гипсокартон, пеноблок), используйте анкеры с распором. Падение прибора — это не только поломка, но и риск разбития лампы с ртутью.

Режимы работы ОБН-150: выбор оптимальной схемы

Когда и какой режим использовать

Три варианта — не для сложности, а для гибкости. Давайте разберём сценарии:

Есть нюансы: в режиме 1 эффективность ниже, но безопаснее. В режиме 3 — максимум результата, но только после эвакуации людей. Выбирайте осознанно.

Обслуживание, чистка и замена ламп

Регламент профилактических работ

Пыль на колбе лампы снижает УФ-поток до 30%. Чистите отражатель и стекло раз в месяц — при отключённом питании, в защитных очках и перчатках.

Срок службы лампы — 8000 часов. Ведите журнал наработки: проще заменить по графику, чем гадать, почему упала эффективность. При замене: отключите сеть, дайте лампе остыть, утилизируйте старую по правилам.

Диагностика типичных неисправностей

• ⚠️ Лампа не зажигается: проверьте стартер, контакты патрона, напряжение в сети
• ⚠️ Мигает: возможен износ стартера или нестабильное напряжение
• ⚠️ Запах озона: замените лампу — признак деградации кварцевого стекла
• ⚠️ Не включается один режим (ОБН-150): проверьте соответствующий выключатель и проводку

Если не уверены — не экспериментируйте. Обратитесь в сервис ООО «Элид». Самостоятельный ремонт может нарушить электробезопасность и аннулировать гарантию.

Гарантийные обязательства и сервисная поддержка

Что покрывает гарантия

Изготовитель гарантирует соответствие ТУ 9444-015-03965956-2008 в течение 24 месяцев с даты ввода в эксплуатацию. Условия: соблюдение правил монтажа, хранения и использования.

Гарантийный срок хранения — 6 месяцев с отгрузки. Если прибор пролежал на складе дольше — гарантия начинается с момента продажи, но потребуются документы.

Куда обращаться при проблемах

Производитель: ООО «Элид», г. Ростов-на-Дону, пр. Стачки, 247. Контакты: тел./факс (86342) 4-11-92, 4-46-36. При обращении подготовьте: модель, серийный номер, дату покупки, описание неисправности.

Важно: гарантия не распространяется на повреждения от неправильной установки, скачков напряжения, механических воздействий или самостоятельного ремонта. Читайте инструкцию — это экономит время и деньги.

Условия хранения, транспортировки и утилизации

Как сохранить работоспособность при хранении

Упакованные облучатели храните по условиям 2 ГОСТ 15150: температура −40…+50 °С, влажность ≤ 80%. Распакованные — в сухом помещении, вдали от нагревателей и прямых солнечных лучей.

При зимней транспортировке: после доставки в тепло дайте 2 часа на акклиматизацию перед включением. Конденсат внутри корпуса — частая причина коротких замыканий.

Правила утилизации: почему это важно

Облучатель содержит ртуть, электронику, металл. Выбрасывать в общий мусор — нарушение закона и угроза экологии.

1. → Отработанные лампы храните в отдельной упаковке, в закрытом помещении
2. → Сдавайте в специализированные пункты приёма (по Постановлению № 681)
3. → Корпус и упаковку — в переработку картона и металла
4. → В медучреждениях — по СанПиН 2.1.7.2790

Это кажется мелочью, но так мы защищаем почву, воду и, в конечном счёте, себя. Каждая правильно утилизированная лампа — шаг к чистой среде.
