Кислородный концентратор Longfian Jay 10 Руководство пользователя

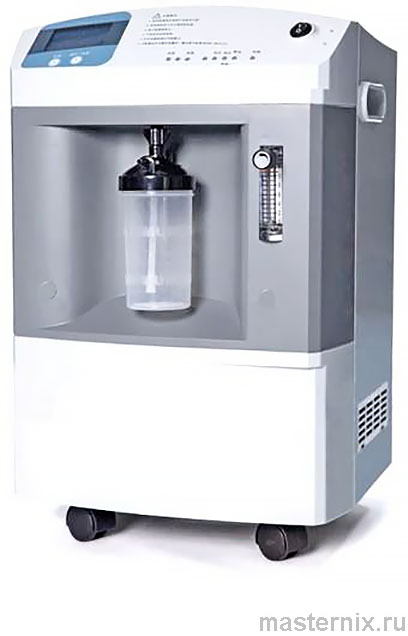

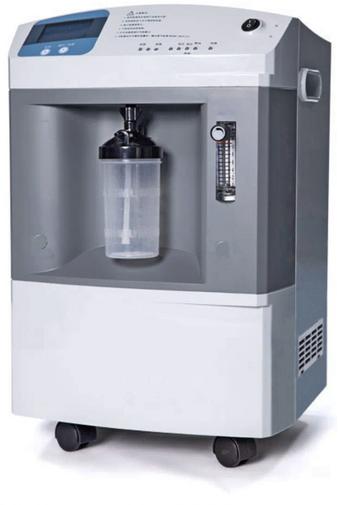

Кислородный концентратор JAY-10 — устройство, от которого зависит комфорт и безопасность терапии. Вы наверняка искали аппарат, который обеспечит стабильную подачу кислорода 93% без шума и сбоев. Скажу прямо: эта модель выдаёт до 10 л/мин, что покрывает потребности большинства сценариев — от домашней терапии до реабилитации. Но есть нюанс: кислород усиливает горение, поэтому правила безопасности здесь не формальность, а необходимость. Давайте разберёмся, как настроить прибор правильно с первого включения.

Критически важные правила безопасности при работе с кислородом

Прежде чем нажимать кнопку питания, усвойте несколько железных правил. Это не бюрократия — это физика кислорода.

Размещение и электропитание

• ⚠️ Устанавливайте концентратор на твёрдую ровную поверхность — никакие диваны, кровати или мягкие подставки.
• ⚠️ Обеспечьте зазор 10–15 см от задней и нижней панелей для свободной циркуляции воздуха.
• ⚠️ Используйте только стабильную электросеть 230 В. При скачках напряжения немедленно отключите прибор.
• ⚠️ Помещение должно проветриваться: загрязнённый воздух снижает эффективность молекулярного сита.

Почему это важно? Перегрев компрессора — частая причина поломок. А пыль в воздухе забивает фильтры быстрее, чем вы заметите падение концентрации кислорода.

Пожарная безопасность

(!) Кислород не горит, но заставляет гореть всё вокруг. Держите прибор вдали от:

• ❌ Открытого огня, сигарет, газовых плит
• ❌ Прямых солнечных лучей и нагревательных приборов
• ❌ Масел, жиров, аэрозолей — они могут самовоспламениться под давлением кислорода

Текстиль, который в обычном воздухе тлеет, в обогащённой среде вспыхивает мгновенно. Это не страшилка — это закон химии.

Эксплуатационные ограничения

Прибор не предназначен для экстренной реанимации. Перед началом терапии проконсультируйтесь с врачом: он подберёт поток и длительность сеанса под ваш диагноз.

(!) Совет: если в процессе ингаляции появилась одышка, головокружение или дискомфорт — немедленно прекратите процедуру и свяжитесь со специалистом.

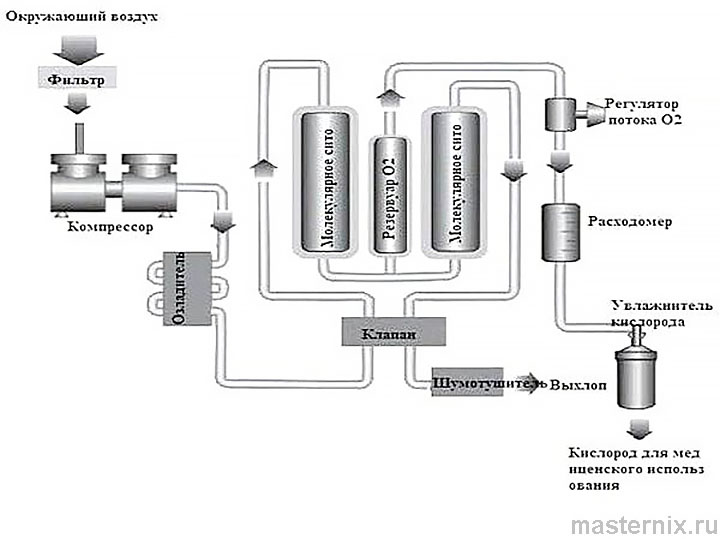

Как работает молекулярная фильтрация воздуха

Атмосферный воздух — это коктейль из 78% азота, 21% кислорода и 1% примесей. Концентратор действует как сито: цеолитовые фильтры задерживают азот, пропуская кислород.

Процесс циклический: одна колонна адсорбирует азот, другая регенерируется. На выходе вы получаете газовую смесь с концентрацией кислорода 90–96%. Максимальная производительность — 10 л/мин, но реальный поток настраивается под ваши нужды.

Что логично: чем выше поток, тем чуть ниже концентрация. При 10 л/мин показатель стабилизируется на 93% ±3% — этого достаточно для терапевтических целей.

Технические параметры для стабильной подачи кислорода

Цифры помогают оценить возможности аппарата. Сохраните эту таблицу — пригодится при настройке.

Обратите внимание на диапазон рабочих температур. Если в помещении холоднее 10 °C, цеолит работает менее эффективно — концентрация кислорода может просесть. Это важно для дач или неотапливаемых помещений.

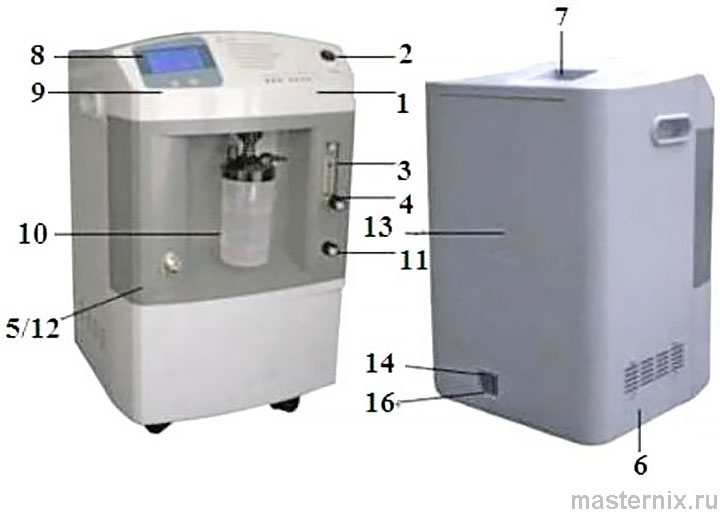

Панель управления и расшифровка индикаторов

Интерфейс продуман так, чтобы пациент или ухаживающий человек быстро освоился. Никаких сложных меню — только наглядные индикаторы и физические регуляторы.

Разберём элементы слева направо:

1. Сигнальные лампы статуса:
   • 【O.P.】 зелёная — питание в норме
   • 【P.F.】 красная + непрерывный сигнал — перебои электропитания
   • 【H.P.】 красная + прерывистый сигнал — высокое давление, автоотключение
   • 【L.P.】 жёлтая + прерывистый сигнал — низкое давление
   • 【H.T.】 красная + непрерывный сигнал — перегрев, автоотключение
   • 【H.O₂】 зелёная — концентрация кислорода ›85% (норма)
   • 【L.O₂】 красная — концентрация ‹72% (требуется сервис)
2. Кнопка 【Включение/Выключение】 — основное питание

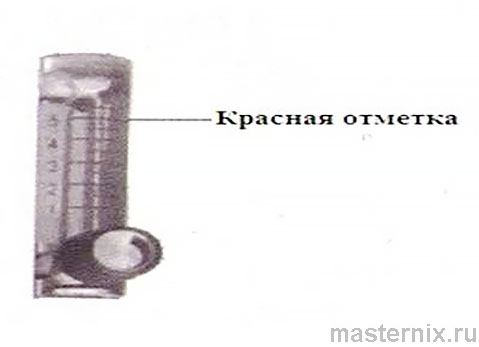

3. Расходомер — шариковый индикатор потока, шкала в л/мин
4. Регулятор 【Поток O₂】 — плавная настройка выхода, не прикладывайте избыточное усилие
5. Розетка 【Атомизация】 — подключение небулайзерной насадки
6. Фильтр 【Грубая очистка】 — съёмный, требует регулярной промывки
7. Отсек для хранения — место для трубок и аксессуаров

ЖК-дисплей отображает ключевые параметры:

• ✔️ Счётчик включений — ресурс компрессора
• ✔️ Давление системы (точность 0,001 МПа)
• ✔️ Время сеанса / таймер — минуты и часы
• ✔️ Суммарная наработка — каждые 300 часов загорается предупреждение о замене фильтра тонкой очистки

Экономия энергии: через 15 минут бездействия экран гаснет. Нажмите правую кнопку таймера — и дисплей снова активен.

Пошаговый запуск: увлажнитель, трубки, настройка потока

Первое включение — ответственный момент. Следуйте алгоритму, чтобы избежать ошибок.

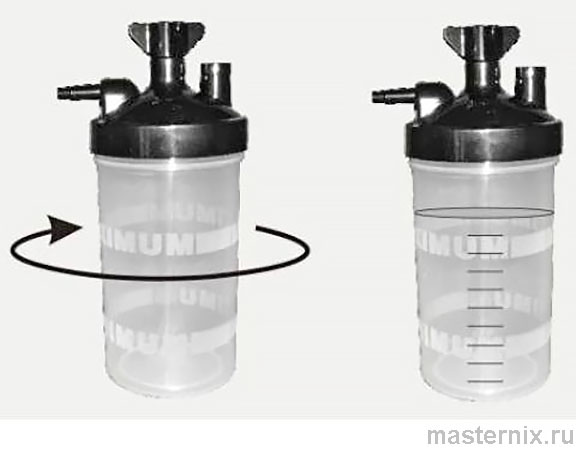

Подготовка увлажнителя

1. Открутите резервуар увлажнителя по часовой стрелке.
2. Залейте дистиллированную или охлаждённую кипячёную воду до отметки MAX.
3. Закрутите резервуар против часовой стрелки до фиксации.

(!) Совет: используйте только дистиллят. Водопроводная вода содержит соли — они кристаллизуются и забивают распылитель.

Подключение и запуск

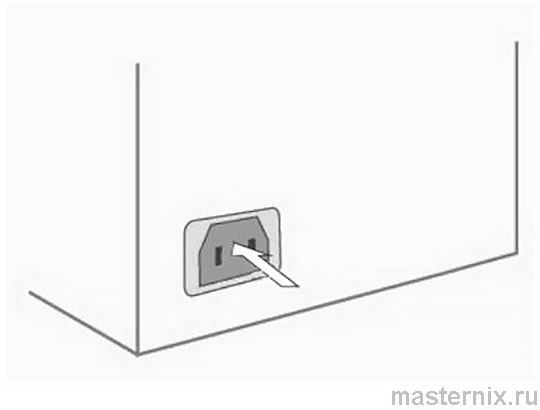

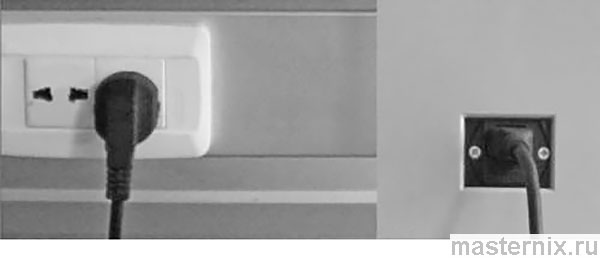

1. Подсоедините сетевой шнур к разъёму 【Питание】 и включите в розетку.
2. Нажмите кнопку 【Включение/Выключение】 — загорится зелёный индикатор 【O.P.】.
3. Подождите 5–10 минут: концентратору нужно время для выхода на рабочий режим.
4. Отрегулируйте поток кислорода регулятором 【Поток O₂】 под назначенную врачом норму.

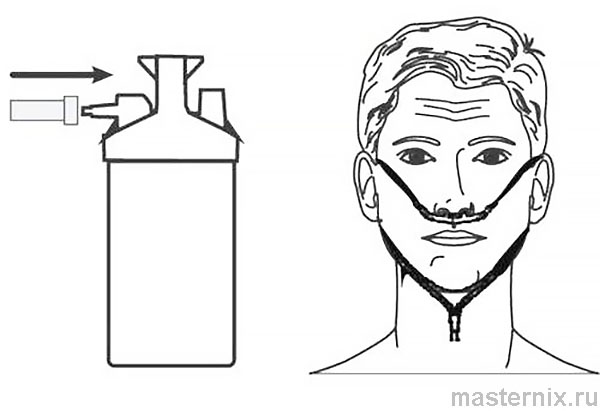

Подключение назальной канюли

1. Присоедините кислородную трубку к выходу увлажнителя.
2. Введите назальные оливы в ноздри, зафиксируйте трубки за ушами.
3. Отрегулируйте длину подвижным элементом под подбородком.

После процедуры: сначала выключите прибор кнопкой, затем отсоедините от сети. Это защищает компрессор от гидроудара.

Настройка таймера сеанса

Если врач назначил фиксированную длительность:

1. Нажмите левую кнопку таймера 【▲】 для увеличения времени шагами по 10 минут.
2. Правая кнопка 【▼】 уменьшает значение.
3. Установка 【0】 автоматически выключит прибор по окончании сеанса.

Использование функции атомизации для ингаляций

Встроенный небулайзер расширяет возможности терапии — можно проводить ингаляции лекарствами.

1. Откройте крышку медицинской чашки, залейте назначенный препарат, плотно закройте.
2. Подсоедините маску или мундштук к чашке, второй конец трубки — к розетке 【Атомизация】.
3. Включите концентратор, отрегулируйте поток — прибор готов к ингаляции.

(!) Важно: лечение с атомизацией проводите только под наблюдением врача. Дозировку и длительность определяет специалист.

Обслуживание небулайзера после процедуры

• ⚠️ Промойте чашку и трубки тёплой водой с мягким моющим средством.
• ⚠️ Маску и сопло очищайте только чистой водой, затем продезинфицируйте в медицинском спирте 5 минут или УФ-лампой.
• ⚠️ Тщательно просушите все детали, упакуйте в чистый контейнер.

Гигиена критична: остатки препарата — питательная среда для бактерий. Не экономьте время на очистке.

Контроль сатурации встроенным пульсоксиметром

Датчик на корпусе позволяет мониторить ключевые показатели в реальном времени.

1. Подключите датчик пульсоксиметра к разъёму на передней панели.
2. Поместите палец в сенсор до упора, расслабьте кисть.
3. На дисплее отобразятся:
   • SpO₂ — сатурация (диапазон 35–100%, точность ±2% в диапазоне 70–100%)
   • ЧСС — пульс (30–240 уд/мин, точность ±2 уд/мин)

Практика показывает: измеряйте сатурацию в покое, после 5 минут адаптации к терапии. Так данные будут репрезентативнее.

Регламент обслуживания: очистка и замена фильтров

Регулярный уход — залог долгой службы компрессора и стабильной концентрации кислорода.

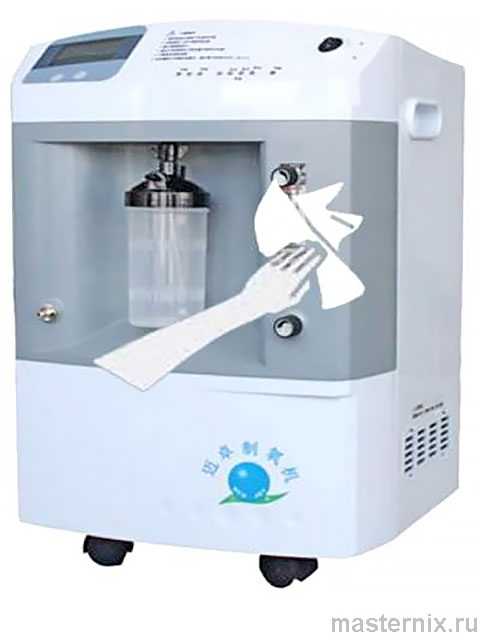

Ежемесячная очистка корпуса

1. Отключите прибор от сети.
2. Протрите внешние поверхности влажной тканью с мягким моющим средством.
3. Вытрите насухо чистой салфеткой.

Фильтр грубой очистки: каждые 100 часов или 2 раза в месяц

1. Снимите боковые фильтры-панели.
2. Промойте в тёплой воде с моющим средством.
3. Тщательно сполосните, оставьте до полного высыхания.
4. Установите обратно только сухими.

(!) Опасность: никогда не включайте концентратор без фильтров или с влажными фильтрами — это приведёт к поломке компрессора.

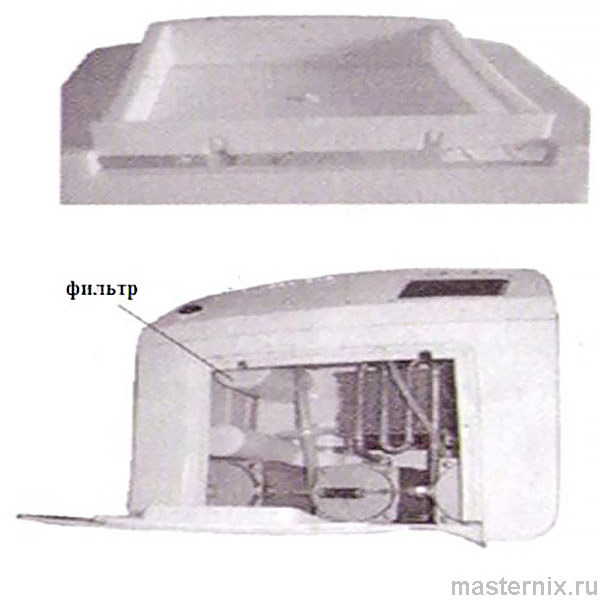

Фильтр тонкой очистки: каждые 300 часов

1. Откройте отсек хранения, снимите внутреннюю крышку отвёрткой.
2. Выкрутите корпус фильтра против часовой стрелки.
3. Промойте фильтрующий элемент, высушите в чистом помещении.
4. Соберите в обратном порядке, закрутите по часовой стрелке.

Индикация: после 300 часов наработки загорается жёлтая лампа и раздаётся прерывистый сигнал — напоминание о замене.

Замена предохранителя

1. Отключите прибор от сети.
2. Маленькой отвёрткой извлеките блок предохранителей под разъёмом питания.
3. Замените перегоревший элемент на новый типа 【F7A/250V】.
4. Установите блок на место.

Аккумуляторная батарея резервного питания

Внутри установлена Ni-MH батарея 3,6 В / 40 мА·ч для сохранения настроек. При длительном простое (более месяца) включайте прибор хотя бы раз в 30 дней на 10–15 минут — это поддержит заряд и продлит ресурс элемента.

Диагностика неисправностей и способы устранения

Большинство сбоев решаются за пару минут. Сверьтесь с таблицей перед вызовом сервиса.

Знакомо? Иногда проблема решается простой перезагрузкой: выключите прибор, отключите от сети на 5 минут, включите заново. Это сбрасывает временные ошибки контроллера.

(!) Если индикатор 【L.O₂】 горит постоянно или прибор не выходит на рабочий режим — не пытайтесь ремонтировать самостоятельно. Обратитесь в авторизованный сервис: неправильная разборка может нарушить герметичность кислородного тракта.

Условия хранения и транспортировки

Если планируете перерыв в использовании:

• ✔️ Слейте воду из увлажнителя, протрите насухо
• ✔️ Отключите от сети, смотайте кабель
• ✔️ Храните в сухом помещении при -20…+45 °C, влажность ‹85%
• ✔️ Упакуйте в оригинальную коробку или защитный чехол при перевозке

Помните: цеолитовые фильтры чувствительны к влаге. Длительное хранение во влажной среде снижает их адсорбционную способность.

Вот и всё. Теперь вы знаете, как безопасно и эффективно использовать концентратор JAY-10. Осталось только настроить поток под назначения врача и начать терапию. Здоровья вам и лёгкого дыхания!
