Радиоуправляемый квадрокоптер SYMA X5C. Руководство по эксплуатации на русском языке

Безопасность: что нельзя игнорировать ни при каких условиях

Возрастные ограничения и ответственность пилота

Вы наверняка видели эффектные видео с квадрокоптеров. Но SYMA X5C — не игрушка. Это радиоуправляемая модель с 6-осевым гироскопом, коллекторными моторами и камерой. Использовать её могут только лица старше 14 лет, и то — под наблюдением взрослых.

⚠️

Запомните: пилот несёт полную ответственность за безопасность полёта. Производитель не отвечает за ущерб, травмы или нарушения законодательства, возникшие при неправильной эксплуатации.

Где и как летать безопасно

Выбирайте просторные площадки вдали от людей, зданий и линий электропередач. Соблюдайте минимальную дистанцию 3 метра до модели. Избегайте:

• Мест массового скопления людей
• Погоды с сильным ветром, дождём или туманом
• Зон с радиопомехами (вышки, трансформаторы)

Практика показывает: большинство аварий происходит из-за пренебрежения локацией или погодой. Не спешите — дождитесь идеальных условий.

Комплектация и ключевые характеристики

Что в коробке: проверяем содержимое

Распаковали? Сверьтесь со списком:

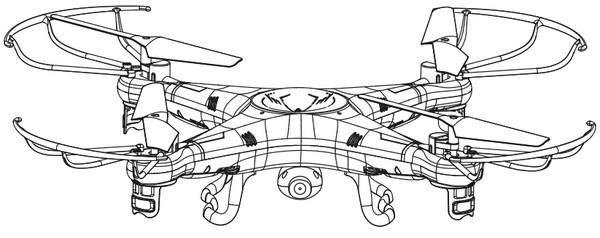

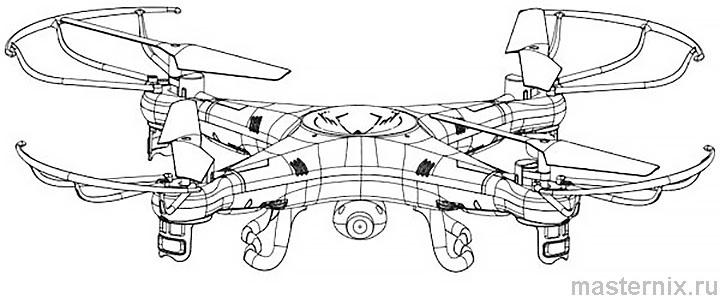

• Собранная модель квадрокоптера 【SYMA X5C】
• Комплект защиты для лопастей
• Пульт управления с ЖК-дисплеем
• Камера для фото и видео
• Li-Pol аккумулятор 3,7 В 500 мАч
• USB-зарядное устройство
• Запасной комплект лопастей
• Отвёртка для сборки
• Транспортировочная упаковка

Важно: для пульта нужны 4 батарейки 【AA】 — они не входят в комплект. Купите качественные алкалиновые элементы заранее.

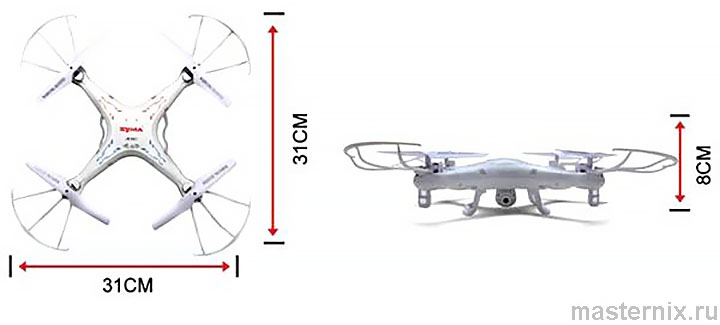

Технические параметры модели

Цифры — при идеальных условиях. Реальное время полёта зависит от ветра, манёвров и температуры аккумулятора. Совет: планируйте посадку при 20% заряда — так батарея прослужит дольше.

Подготовка пульта: батарейки и проверка индикаторов

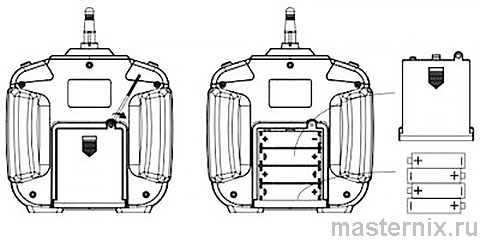

Установка элементов питания

1. Отвёрткой открутите винт крышки батарейного отсека.
2. Установите 4 батарейки 【AA】, соблюдая полярность (+/-).
3. Закройте крышку, затяните винт.

✅

Используйте только одинаковые по типу и ёмкости элементы. Смешивать старые и новые, алкалиновые и солевые — нельзя: это приводит к нестабильной связи.

Проверка индикации перед полётом

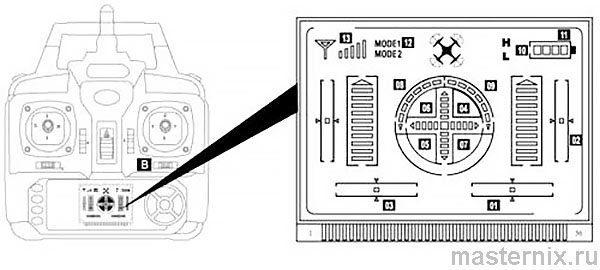

Включите пульт кнопкой между стиками. На дисплее должен гореть индикатор заряда — минимум два деления. Если индикатор тусклый или мигает — замените батарейки. Летать с разряженным пультом = риск потери управления.

Сборка и установка камеры перед полётом

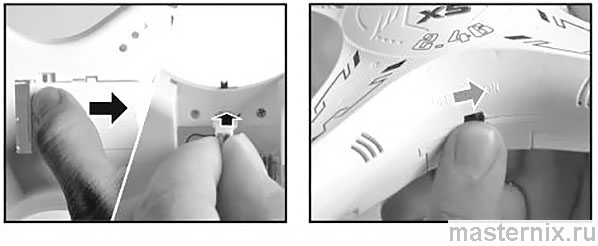

Монтаж камеры и аккумулятора

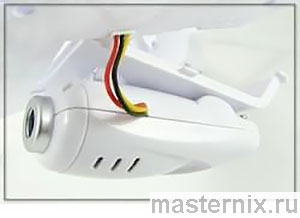

1. Вставьте камеру в паз снизу корпуса — до щелчка.
2. Подключите разъём камеры к гнезду питания на нижней панели.

1. Установите аккумулятор в отсек, но не подключайте его сразу.
2. Закройте крышку отсека.

⚠️

Важно: подключайте аккумулятор только после включения пульта — так вы избежите рассинхронизации частот.

Запуск квадрокоптера: пошаговый алгоритм

Последовательность включения

1. Включите пульт (левый стик должен быть внизу).
2. Подключите аккумулятор к разъёму квадрокоптера.
3. Поставьте модель на ровную горизонтальную поверхность.
4. Отойдите на безопасное расстояние (≥3 м).
5. Плавно поднимите левый стик (газ) вверх, затем опустите вниз.
6. Дождитесь звукового сигнала и постоянного свечения светодиодов.

✅

Готово! Квадрокоптер принял сигнал и готов к взлёту. Если светодиоды мигают — повторите процедуру сопряжения.

Управление стиками: осваиваем базовые манёвры

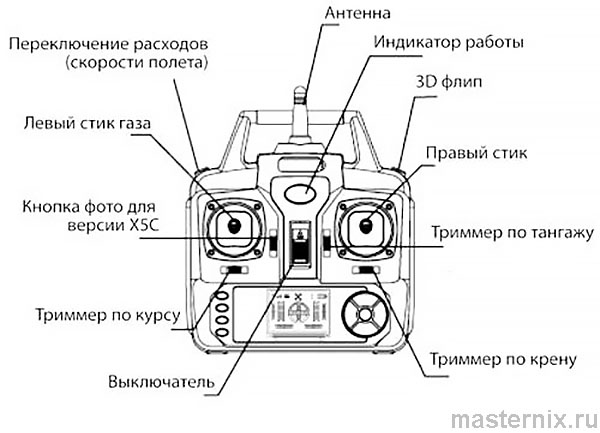

Раскладка стиков и их функции

Левый стик (газ/поворот):

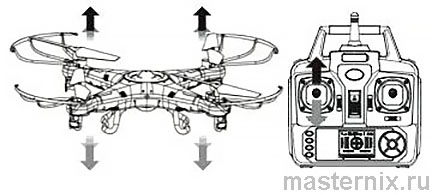

• От себя → набор высоты
• На себя → снижение

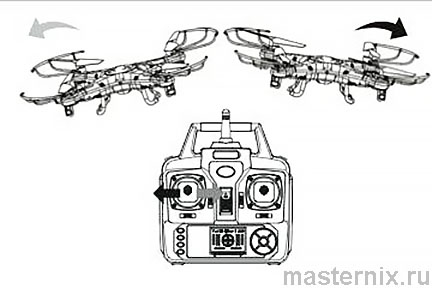

• Влево/вправо → поворот вокруг оси (【Рудер】)

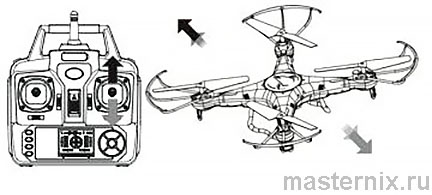

Правый стик (тангаж/крен):

• От себя → полёт вперёд
• На себя → полёт назад

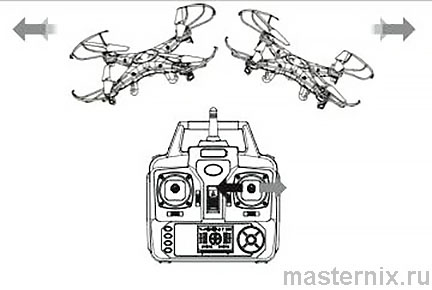

• Влево/вправо → полёт боком

✅

Совет новичкам: сначала потренируйтесь на высоте 1–2 метра. 6-осевой гироскоп сам удержит стабильность — вам остаётся лишь плавно работать стиками.

Практика до автоматизма

Не спешите с трюками. Освойте последовательно:

1. Взлёт и плавную посадку
2. Зависание на месте
3. Полёт по квадрату
4. Повороты вокруг оси

Когда движения пальцев станут рефлекторными — переходите к сложным манёврам.

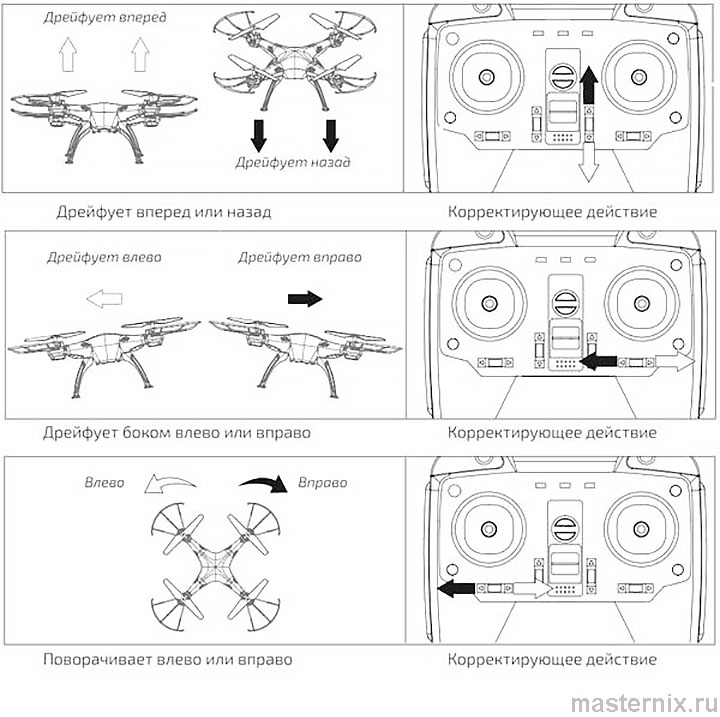

Триммирование: корректируем дрейф без паники

Настройка стабилизации в воздухе

Если при нейтральных стиках квадрокоптер тянет в сторону — используйте триммеры:

✅

Делайте по одному щелчку за раз. Лучше несколько раз по чуть-чуть, чем перекомпенсировать и получить обратный дрейф.

Продвинутые функции: трюки и специальные режимы

3D перевороты: эффектный манёвр

1. Нажмите кнопку 【3D перевороты】 в верхнем правом углу пульта.
2. Дождитесь звуковых сигналов подтверждения.
3. Наклоните правый стик в сторону желаемого переворота.

⚠️

Не выполняйте трюки при низком заряде или в помещении. Резкая нагрузка на моторы может привести к падению.

Режимы для новичков и профессионалов

Кнопка в верхнем левом углу пульта переключает режимы управления:

• 【Новичок】 — ограничена чувствительность, модель прощает ошибки
• 【Профессионал】 — полная отзывчивость стиков для сложных манёвров

✅

Начинайте с режима 【Новичок】. Переходите на 【Профессионал】 только после уверенного зависания и полёта по маршруту.

Управление камерой с пульта

Кнопки рядом с левым стиком управляют съёмкой:

• Вверх → сделать фото
• Вниз → начать/остановить видеозапись

Файлы сохраняются на карту памяти в камере. Проверяйте место перед полётом.

Зарядка аккумулятора: правила продления срока службы

Пошаговая зарядка

1. Отключите аккумулятор от квадрокоптера.
2. Если батарея тёплая после полёта — дайте остыть 20–30 минут.
3. Подключите аккумулятор к USB-зарядному устройству.
4. Вставьте USB в порт компьютера или адаптер 5 В.
5. Красный индикатор горит → идёт зарядка.
6. Индикатор погас → заряд завершён (60–90 минут).

✅

Сразу отключайте кабель после зарядки — перезаряд вредит химии Li-Pol.

Критические правила безопасности

⚠️

Li-Pol батареи лёгкие, но чувствительные. Нарушение правил = риск возгорания.

Никогда:

• Не оставляйте зарядку без присмотра
• Не заряжайте вздутые, проколотые или повреждённые батареи
• Не превышайте время зарядки (макс. 90 минут)
• Не храните рядом с металлическими предметами (риск короткого замыкания)

Храните батареи в сухом месте, вдали от детей. Если аккумулятор деформировался — утилизируйте по местным нормам.

Выключение и хранение: финальные рекомендации

Правильная последовательность отключения

1. Отключите аккумулятор от квадрокоптера.
2. Выключите пульт управления.
3. Извлеките аккумулятор из модели.
4. При необходимости подключите к зарядке (после остывания).

✅

Не заряжайте сразу после полёта — дайте батарее остыть. Это продлевает ресурс на 30–50%.

Условия хранения модели

Храните квадрокоптер в проветриваемом помещении при комнатной температуре. Избегайте:

• Прямых солнечных лучей и источников тепла
• Высокой влажности и пыли
• Механических нагрузок на корпус

Пластик деформируется от перегрева и холода — берегите модель.

Сброс настроек при нестабильном полёте

Калибровка гироскопа

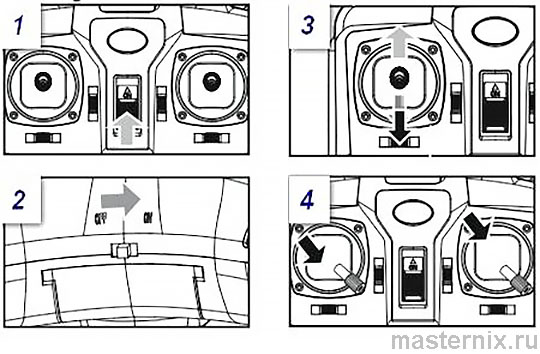

1. Поставьте квадрокоптер на ровную горизонтальную поверхность.
2. Включите пульт, затем квадрокоптер.
3. Поднимите левый стик (газ) вверх, затем опустите вниз.
4. Одновременно переместите оба стика вниз-вправо.
5. Удерживайте 3–5 секунд до мигания индикаторов.

✅

После сброса повторите триммирование. Это решает 90% проблем с дрейфом и нестабильным зависанием.

Что делать при потере связи

Если квадрокоптер перестал реагировать на команды:

1. Не паникуйте — удерживайте стики в нейтральном положении.
2. Проверьте индикаторы на пульте и модели.
3. Перезапустите процедуру сопряжения (подъём/опускание газа).
4. Если не помогло — выключите и включите оба устройства.

⚠️

Если модель улетела за пределы видимости — не гонитесь за ней. Лучше потерять квадрокоптер, чем получить травму.
