Терморегулятор термостат контроллер температуры с дисплеем и выносным датчиком техметр W1209. Инструкция по эксплуатации и программированию

Терморегулятор программируемый W1209 Инструкция по эксплуатации

1. Описание

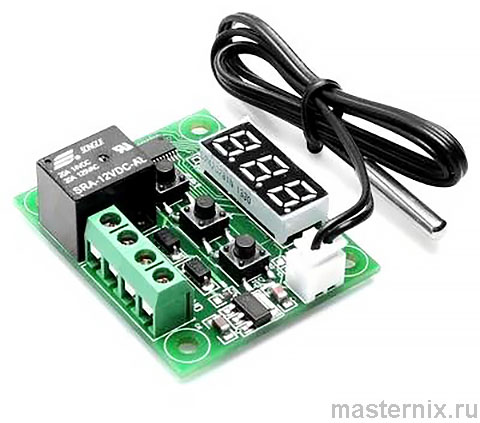

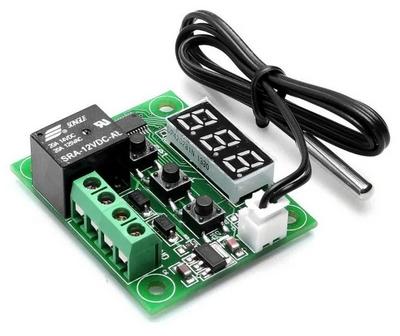

Программируемый термрорегулятор предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Программируемый термрорегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, гремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «К0/К1» .тля подключения нагрузки и «+I2V/GND» для питания платы терморегулятора. На ЖК экране выводится текущая измеряемая температура.

На терморегуляторе присутствует трех-разрядный индикатор (HS310281K), отображающий температуру от -50°С до +110°С. Температура от -10°С до -50°С и от 100°С до 110°С отображает без десятичной доли, что вполне хватает для бытового использования. Также, на плате расположен красный светодиод «LED1» дублирующий включение реле.

Терморегулятор поддерживает два режима работы «C» (охлаждение) и «H» (нагрев). Изменяется режим при помощи трех кнопок управления.

2. Основные технические данные и характеристики

➠ Габаритные размеры: 40 х 48 х 14 мм ➠ Диапазон измерения и программирования температуры: -50°С ...110°С
➠ Точность измерения: 0,1 °C в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
➠ Точность управления: 0,1 °C 0,1 °C в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
➠ Точность гистерезиса: 0,1 °C
➠ Гистерезис: 0,1... 15°С
➠ Время обновления показаний: 0,5 секунд
➠ Напряжение питания. В: 12 VDC
➠ Датчик: NTC 10К 0.5%, длина кабеля 0,3 м, водозащита
➠ Максимальный ток нагрузки: 5А / 220VAC; 15А / 14VDC
➠ Температура окружающей среды: -10.. .60°С
➠ Влажность окружающей среды: 20 - 85 %
➠ Потребляемый ток: 30 mA
➠ Потребляемый ток при работе реле: 65 mA
➠ Способ подключения нагрузки: электромагнитное одноканальное реле (5А / 220VAC; 15А / I4VDC) (при больших нагрузках, используйте контактор или твердотельное реле большей мощности)

.

3. Подготовка к работе

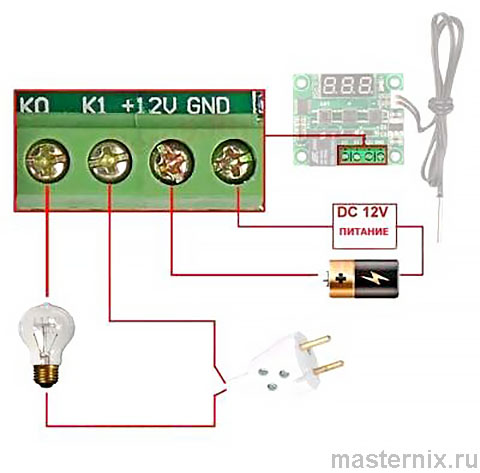

1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и «GND» (минус 12V).

2) Подключите нагрузку к контактам «КО» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение)). После подачи питания 12В на контакты «+ 12V» и «GND», на жидко-кристаллическом дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

4. Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку "SET", после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку "SET", или же не нажимайте никакие кнопки в течение 5 секунд.

5. Программирование термостата W1209

Для входа в режим программирования удерживайте в течение 5 секунд кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Меню терморегулятора:

6. Индикация

LCD дисплей отображает следующие значения:
- «LLL» - датчик не подключен,
- «ННН» - температура вне диапазона (меньше -50°С или больше 110°С),
- «—» превышение пределов заданных в параметре Р6

7. Сброс параметров в заводские установки

Для сброса параметров в заводские установки (настройки по умолчанию):
1) отключите питание;
2) нажмите и удерживайте кнопки «+» и «-»;
3) Подайте питание на терморегулятор. На LED дисплее появится надпись «888», после чего отобразится текущая температура.
