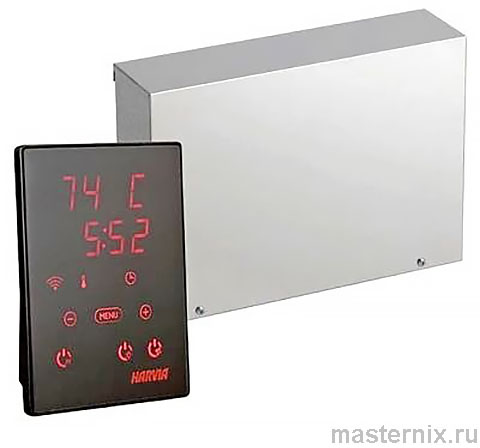

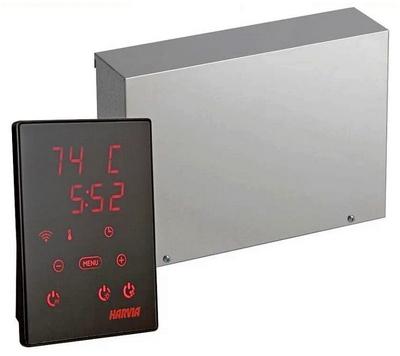

Руководство по эксплуатации HARVIA Пульт управления Xenio CX1704XW CX170 WiFi для печей до 16.5 kW
Руководство / инструкция
Техника безопасности при монтаже и эксплуатации
Обязательные требования к персоналу и условиям
Вы наверняка согласитесь: пренебрежение инструкцией при работе с электрооборудованием для сауны — риск, который не оправдан. Монтаж, подключение и обслуживание доверяйте только профессиональным электрикам с соответствующим допуском. Они несут ответственность за соблюдение норм электробезопасности.
Производитель снимает с себя обязательства при повреждениях, вызванных нарушением правил установки. Это серьёзно. Практика показывает: большинство проблем возникает на этапе монтажа, а не в процессе эксплуатации.
- ⚠️ Не используйте повреждённое устройство — проверьте корпус и кабели перед установкой
- ⚠️ Запрещено накрывать каменку или размещать посторонние предметы вблизи нагревательных элементов
- ⚠️ Дети от 8 лет могут пользоваться устройством только под контролем взрослых после инструктажа
Если честно, попытка «сэкономить» на квалифицированном монтаже может обернуться пожаром. Не меняйте конструкцию, проводку или систему вентиляции самостоятельно — это аннулирует гарантию.
Правила безопасного использования в сауне
Каменка предназначена исключительно для нагрева воздуха в парной. Использование в иных целях запрещено. Температура камней и металлических частей может вызвать ожог — соблюдайте дистанцию при добавлении воды.
При работе в общественной сауне без таймера установите световой индикатор включения в помещении управления. Это не прихоть, а требование стандарта IEC/EN 60335-2-53. Знакомо? Лучше перестраховаться, чем разбираться с последствиями.
Конструкция системы и основные компоненты

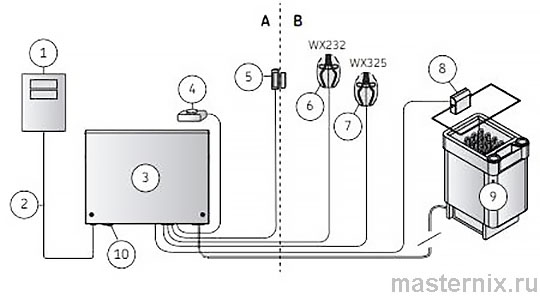

Состав системы управления и дополнительные модули
Система включает панель управления, блок питания, кабель передачи данных, температурный датчик и нагреватель. Опционально доступны: удалённое включение, дверной выключатель, датчик влажности, защитный коммутатор.
Подключение к сети и мобильное управление
Через роутер WLAN и приложение 【MyHarvia】 вы управляете каменкой со смартфона. Это удобно: прогреть сауну к приходу, не выходя из дома. Впрочем, не забывайте: дистанционное управление допускается только при установке защитного или дверного выключателя.
Монтаж блока питания и электрическое подключение
Требования к размещению блока питания

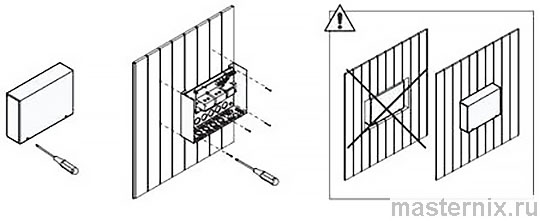

Блок питания устанавливается вне парильни, в сухом месте при температуре выше 0 °С. Категорически запрещено утапливать его в стену или монтировать заподлицо — это вызывает перегрев компонентов и поломку.
Есть нюансы: кабель с ПВХ-изоляцией не подходит из-за низкой термостойкости. Используйте только рекомендованные типы: HO7RN-F или эквивалент. Это логично.

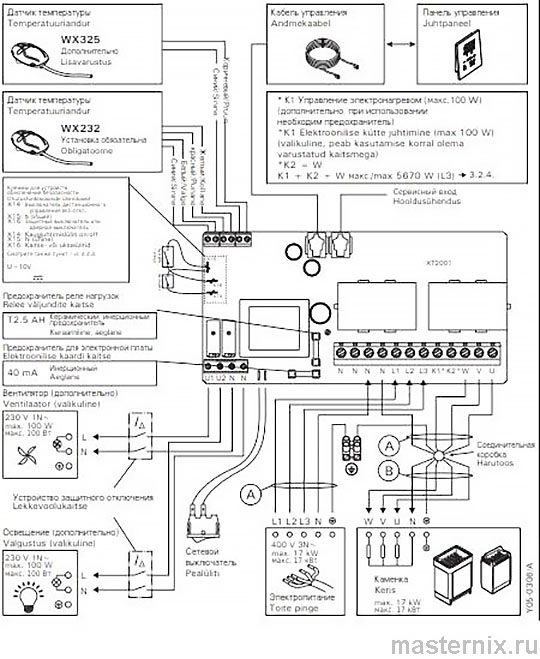

Схема подключения и подбор предохранителей
| Мощность нагревателя, кВт | Предохранитель | Сечение кабеля А, мм² | Сечение кабеля В, мм² |
|---|---|---|---|
| 0–6,9 | 3 × 10 А | 5 × 1,5 | 5 × 1,5 |
| 6,9–11 | 3 × 16 А | 5 × 2,5 | 5 × 1,5 |
| 11–17 | 3 × 25 А | 5 × 6 | 5 × 2,5 |
Обратите внимание: перегорание предохранителя электронной платы обычно указывает на неисправность блока — требуется сервис. Если сгорел предохранитель линии U1/U2 — проверьте освещение и вентилятор. Практика показывает: диагностика начинается с простого.
Установка температурных датчиков и настройка
Правила размещения датчика температуры

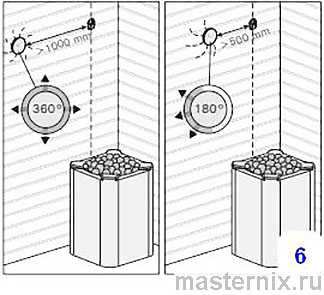

Не устанавливайте датчик ближе 1000 мм от ненаправленного вентилятора или 500 мм от направленного. Поток воздуха охлаждает сенсор, искажает показания, провоцирует перегрев каменки. Это серьёзно: ошибка в 10 см может стоить устройства.

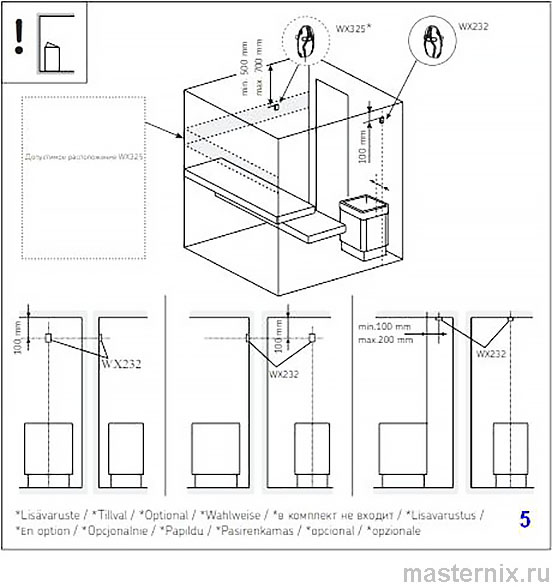

Варианты монтажа для настенных и напольных каменок
Настенные модели: датчик на стене над каменкой, по центральной линии, в 100 мм от потолка. Напольные: вариант 1 — как для настенных; вариант 2 — на потолке, в 100–200 мм от вертикали края каменки. Дополнительный датчик 【WX325】 крепится на максимальном удалении от нагревателя, в 500–700 мм от потолка.
Возможно, потребуется примерка перед сверлением. Это нормально. Главное — соблюсти расстояния из инструкции.
Эксплуатация и управление каменкой
Порядок включения и контроля работы
Перед запуском убедитесь: на каменке и вокруг нет посторонних предметов, камни уложены правильно, дверь парной закрыта. Включите питание, задайте температуру и время через панель или приложение. После завершения цикла проверьте, что нагрев отключился.
В общественной сауне с непрерывной работой контролируйте устройство постоянно. Это не формальность, а требование безопасности. Имеет смысл, правда?
Особенности дистанционного управления
При использовании пульта для удалённого запуска обязательно оборудуйте каменку или дверь сауны предохранительным выключателем. Стандарт IEC/EN 60335-2-53 не делает исключений. Получается: удобство не должно компрометировать защиту.
Диагностика неисправностей и сброс защиты
Процедура сброса защиты от перегрева

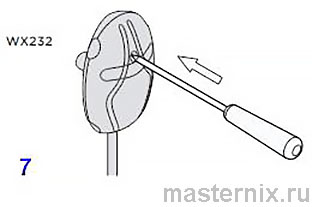

Датчик 【WX232】 включает термистор и защиту от перегрева. При превышении температуры питание отключается. Сброс выполняется вручную после устранения причины перегрева — только квалифицированным специалистом. Не нажимайте кнопку, пока не нашли и не устранили неисправность.
Замена компонентов и запасные части

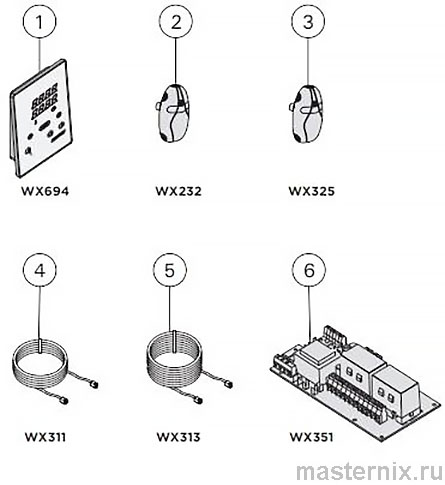

Доступны для замены: панель управления, датчики температуры 【WX232】, 【WX325】, кабели управления 5/10 м, печатная плата. Используйте только оригинальные запчасти — это гарантия совместимости и безопасности.
Вот почему важно хранить инструкцию: при заказе детали достаточно назвать код из списка. Впрочем, при сомнениях — звоните в сервис.
Технические характеристики и совместимые аксессуары
Основные параметры модели CX170XW
| Параметр | Значение |
|---|---|
| Максимальная мощность | 17 кВт |
| Рабочее напряжение | 400 В / 415 В, 3Н~ |
| Частота | 50 / 60 Гц |
| Предохранитель | 3 × 25 А (макс.) |
| Сечение кабеля питания | 5 × 2,5 мм² (мин.) |
| Тип кабеля | HO7RN-F или эквивалент |
| Класс защиты | IPX3 |
| Вес | 1,6 кг |
| Габариты (В×Ш×Г) | 193 × 272 × 80 мм |
| Температура хранения | 0…+50 °С |
Утверждённые аксессуары и совместимость
- ★ Дверной датчик для бытового применения 【SAB00103】
- ★ Дверной датчик для профессионального применения 【SAB00101】
- ★ Защитный выключатель 【Harvia SFE】
Дополнительный блок питания 【LTY17】 увеличивает нагрузку на 17 кВт, управляется через входы 【K1】 и 【K2】. Это серьёзно: расширение системы требует пересчёта электросхемы.
Гарантийные обязательства и сервисное обслуживание
Сроки гарантии в зависимости от типа эксплуатации
Гарантия на каменки и управляющее оборудование:
- ✔️ 2 года — для семейных саун
- ✔️ 1 год — для саун в многоквартирных домах
- ✔️ 3 месяца — для коммерческих объектов
Гарантия не действует при нарушении инструкций по монтажу, использовании не рекомендованных камней, применении неоригинальных запчастей. Это не прихоть, а защита от некорректной эксплуатации.
Контакты уполномоченного представителя
ООО «Харвия Рус», 196006, Санкт-Петербург, Лиговский пр-кт, д. 266, стр.1. Телефон: +7 (812) 325-82-94. При обращении имейте серийный номер устройства и документ о покупке. Практика показывает: наличие чека ускоряет рассмотрение претензий в разы.
Кстати, дополнительные инструкции и обновления доступны на www.harvia.com. Не пренебрегайте официальными источниками — там самая актуальная информация.
