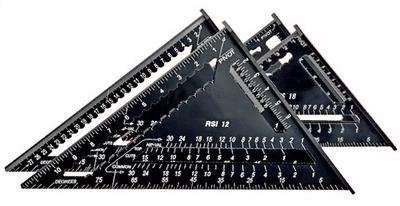

Универсальный кровельный угольник Свенсона разработан для проведения измерительных работ. Может применяться в качестве торцовочного угольника, транспортира, рейсмуса и направляющей для пилы

Кровельный угольник Свенсона Инструкция по использованию на русском языке

.

Руководство по эксплуатации кровельного угольника RS 18, RS 30, RSI 7, RSI 12

О данном руководстве

Поздравляем с приобретением нового кровельного угольника! Вы приобрели измерительный прибор компании SOLA, который облегчит вашу работу и сделает ее более быстрой и точной.

В этом руководстве по эксплуатации приведен обзор возможностей применения кровельного угольника SOLA, а также дополнительная информация о типах и размерах стропил.

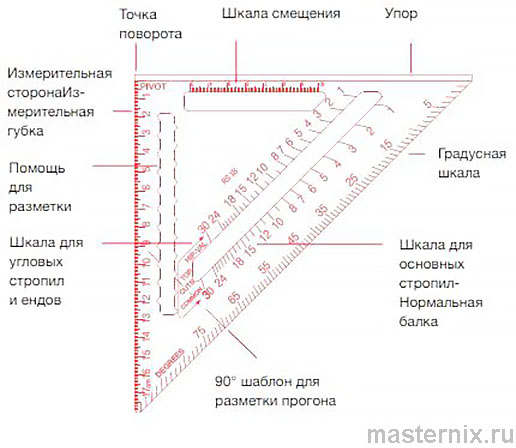

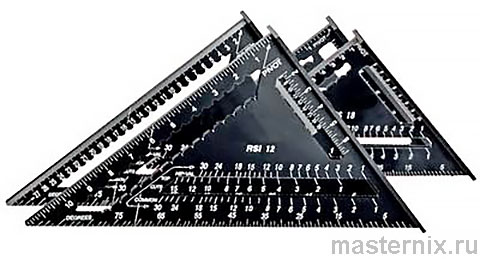

Описание

Кровельный угольник Свенсона в исполнении MM

Модель угольника RS 18

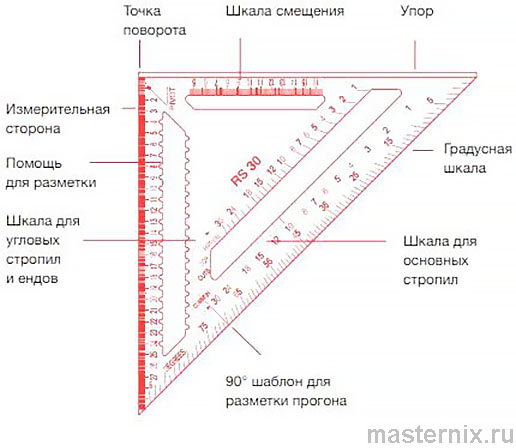

Модель угольника RS 30

Кровельный угольник Свенсона в дюймовом исполнении

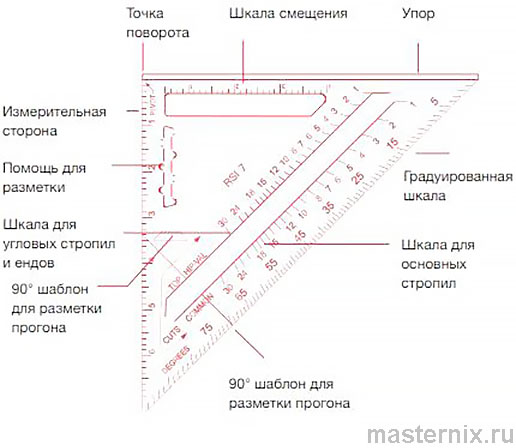

Модель угольника RSI 7

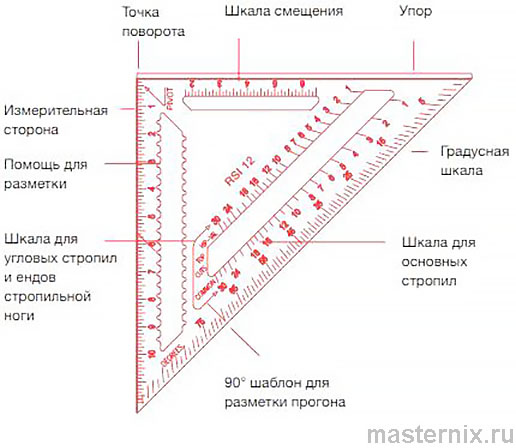

Модель угольника RSI 12

..

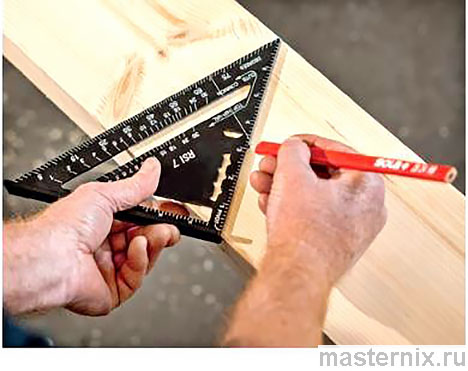

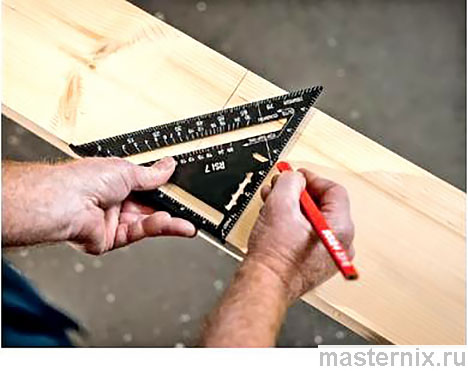

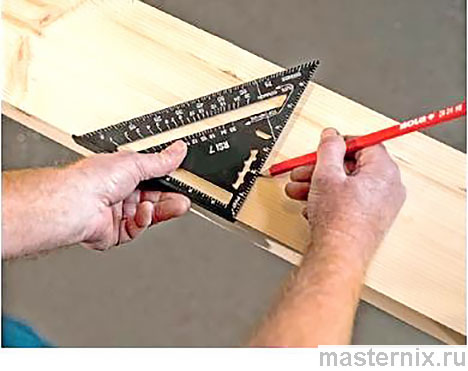

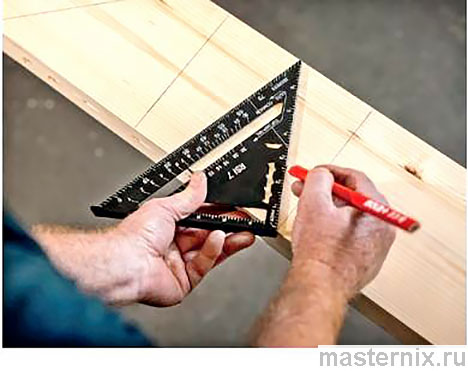

Применение угольника Свенсона

Примечание: Применение показано на примере модели RSI 7.

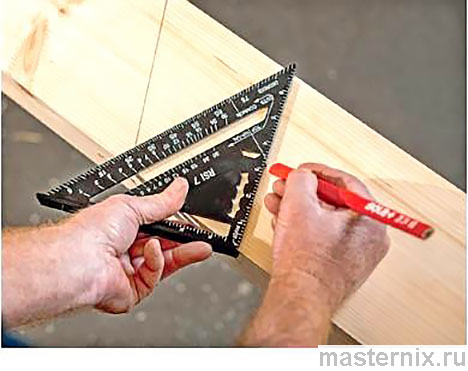

Угол 90°

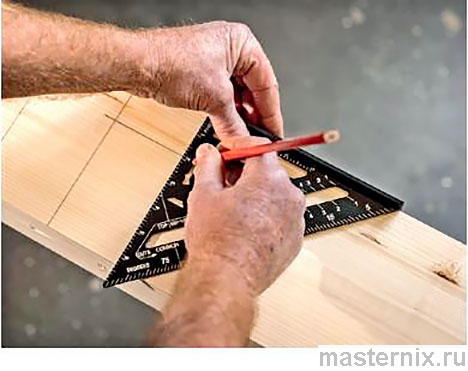

Угол 45°

Транспортир (0–90°)

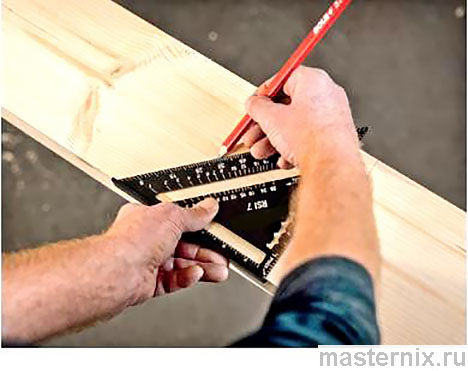

Линия смещения (параллельное смещение)

Шаблон для параллельной разметки и отреза

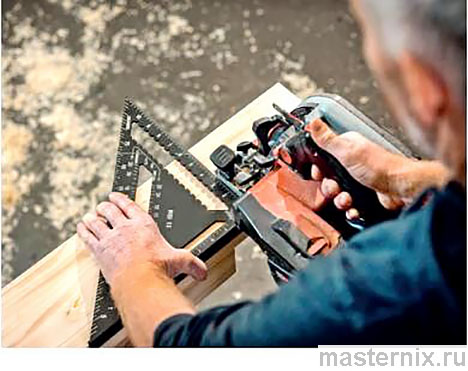

Направляющая для пилы

Основные стропила (COMMON)

Угловые стропила и ендовы (HIP-VAL)

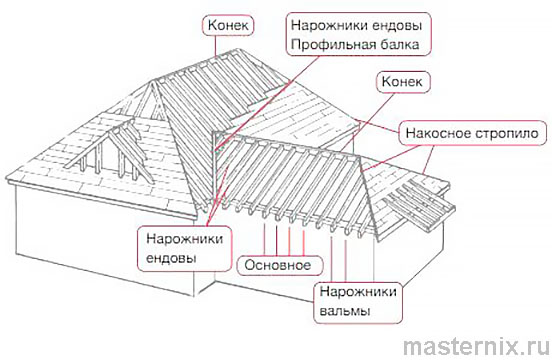

Типы стропил

Основное стропило

Стропило, которое проходит перпендикулярно (90°) от стены дома к коньку крыши, если смотреть на крышу сверху. Если смотреть со стороны, его длина образует диагональную сторону (длина стропила = гипотенуза) прямоугольного треугольника, вертикальная сторона которого соответствует подъему стропила (высота крыши), а его горизонтальная сторона равна прогону стропила (глубине крыши).

Стропило ендовы

Стропило, которое проходит от верхней стороны стены дома к коньку крыши вдоль линии пересечения крыши пристройки с основной крышей.

Нарожники ендовы

Стропило, которое проходит от стропила ендовы к коньку крыши под углом 90° к стене дома.

Накосное стропило

Стропило, которое проходит по диагонали от верхней части стены дома к коньку крыши, образуя наружный угол крыши.

Нарожники вальмы

Стропила, которые проходят под углом 90° к стене дома от накосного стропила.

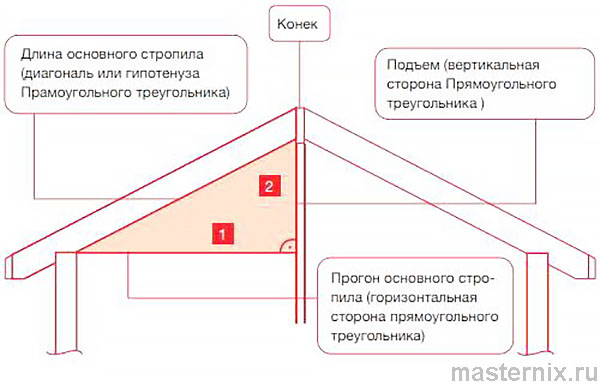

Измерение стропил

Использование кровельного Угольника основано на двух простых и распространенных конструкционных размерах: (1) Прогон стропила (глубина крыши) и (2) (высота крыши).

Эти значения можно посмотреть в плане строительства, в чертежах или получить путем измерения.

Прогон стропила

Это горизонтальное или измеряемое ровно расстояние вдоль балки. Оно измеряется в футах или метрах.

Подъем стропила

Подъем — это вертикальное расстояние между высшей и низшей точкой стропила. Оно измеряется в футах или дециметрах.

Подъем в дюймах (только исполнение INCH):

Подъем измеряется в дюймах на фут прогона. Другое название — Подъем в дюймах на фут прогона.

Достаточно знать Подъем и прогон, чтобы на основе расчетной таблицы с обратной стороны кровельного угольника рассчитать длину и срезы основных стропил, ендовных стропил, накосных стропил и нарожников.

Расчетная таблица RS 18/RS 30

Расчетная таблица для основных стропил Дециметр подъема/метр = градус
1= 5,71	6 = 30,96	11 = 47,73	16 = 57,99
2 = 11,31	7 = 34,99	12 = 50,19	17 = 59,53
3 = 16,70	8 = 38,66	13 = 52,43	18 = 60,95
4 = 21,80	9 = 41,99	14 = 54,46	19 = 62,24
5 = 26,57	10 = 45,00	15 = 56,31	20 = 63,43

Расчетная таблица RSI 7/RSI 12

Расчетная таблица для основных стропил Дюйм наклона/фут = градус
1 = 4,75	6 = 26,50	11 = 42,50	16 = 53,25
2 = 9,50	7 = 30,25	12 = 45,00	17 = 54,75
3 = 14,00	8 = 33,75	13 = 47,25	18 = 56,25
4 = 18,50	9 = 37,00	14 = 49,50	19 = 57,75
5 = 22,50	10 = 40,00	15 = 51,50	20 = 59,00
