Цифровой спутниковый искатель (satfinder) Green Line GL-9505E2 DVB-S2X с LCD дисплеем Руководство по эксплуатации

Инструкция Green Line GL-9505E satfinder измеритель спутнокового ТВ сигнала

Технические характеристики

Диапазон частот: 950 МГц ~ 2150 МГц
Диапазон входных уровней: -40 дБм ~ -10 дБм
Входное сопротивление: 75 Ом
Тип разъема: Type F

Напряжение питания 13-18 В постоянного тока
Рабочая температура: 0°C ~ +40°C
Тип LCD: TFT-дисплей

.

Меры предосторожности

Благодарим Вас за выбор данного устройства. Перед установкой мы хотели бы напомнить вам некоторые положения техники безопасности, а именно:

➠ Перед началом эксплуатации обязательно прочтите данное руководство пользователя.

➠ Вы должны установить тарелку в правильном направлении и под правильном углом. Если тарелка не работает должным образом, обратитесь к местному продавцу или к заводу-производителю.

➠ При перемещении устройства из холодного места в жаркое и наоборот может образоваться конденсат, который может вызвать некоторые проблемы. Лучше выключите питание и снова включите его спустя 1-2 часа нахождения искателя в помещении.

➠ Держите прибор в чистом, сухом, затемненном месте с достаточной вентиляцией.

➠ Не накрывайте прибор и не ставьте его на устройство, излучающее тепло.

➠ При проведении чистки используйте мягкую чистую ткань с небольшим количеством моющей средства.

➠ Не снимайте крышку.

➠ Не подвергайте устройство воздействию сильной жары, холода или влажности.

➠ Никакие жидкости или любые другие материалы и вещества не должны попасть внутрь устройства.

➠ Green Line не несет ответственности за какой-либо ущерб, возникший в результате использования данного продукта. Технические характеристики могут быть изменены без предварительного уведомления.

➠ Компания Green Line оставляет за собой право в любое время изменять технические характеристики аппаратного и прикладного ПО, описанного в этих руководствах.

Введение

ВНИМАНИЕ! Настройка антенны это сложный процесс, который должны выполнять профессиональные установщики!

Если Вы решили самостоятельно установить антенну, то в данной инструкции Вы найдете рекомендации, которые могут Вам понадобиться.

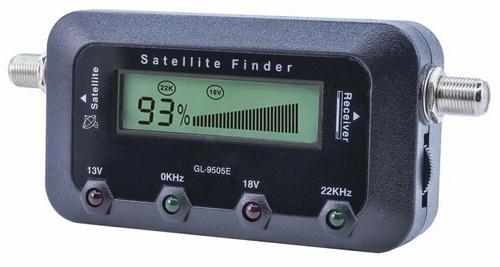

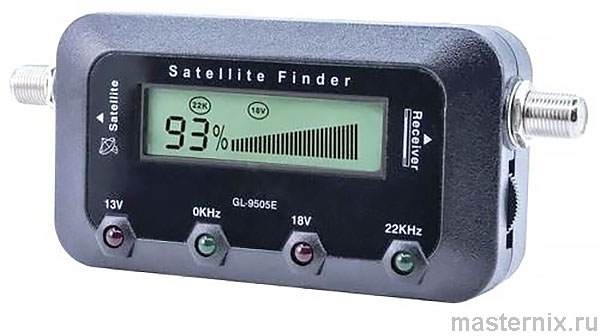

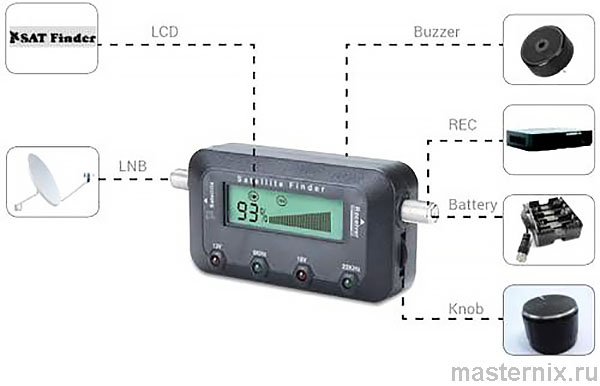

Green Line GL-9505E - это прибор (сатфайндер) для быстрого поиска спутников и точной настройки антенны (или нескольких конверторов на одной антенне) на любой спутник. Он имеет разъёмы для подключения ресивера и конвертора LNB, LCD индикатор, ручку регулировки усиления и четыре светодиода. Эти светодиоды сигнализируют о наличии и напряжении питания, тона 22КГц и горизонтальной поляризации.

В приборе есть звуковой сигнализатор, который позволяет подстраивать точное направление антенны по изменяющему тону звука. Прибор подключается между ресивером и антенной (в непосредственной близости от антенны).

..

Подключение и эксплуатация

Перед поиском спутника необходимо в меню настроек антенны ресивера выбрать нужный спутник.

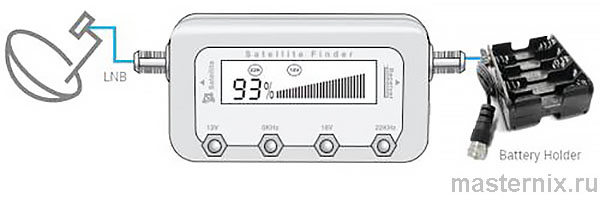

1. Подключите коаксиальный разъем LNB/LNBF к разъему “Satellite” (SAT) на приборе.

2. Подключите коаксиальный кабель от вашего спутникового ресивера к входу “Receiver” на Satellite Finder. Измеритель сигнала при этом автоматически включится.

3. Включите спутниковый ресивер, если он не был включен автоматически. Поворачивайте ручку до тех пор, пока уровень сигнала не достигнет отметки около 0% (критической точки).

4. Далее необходимо приблизительно направить Вашу спутниковую антенну по азимуту, установив угол приблизительный элевации (информация по установке должна поставляться вместе с Вашей спутниковой антенной). Направьте антенну на спутник в нужном направлении, установив на антенне правильные настройки азимута и высоты. Советуем использовать специализированные приложения на смартфон, они существенно облегчат вам процесс первоначальной настройки.

5. Медленно и с паузами перемещая азимут (вправо/влево) и угол элевации (вверх/вниз) Вашей спутниковой антенны, контролируйте значение уровня принимаемого сигнала по шкале. Добейтесь максимального увеличения уровня сигнала на спутниковом видоискателе, перемещая антенну по азимуту и высоте. Когда индикатор уровня сигнала на спутниковом индикаторе достигнет полной шкалы, то снова воспользуйтесь регулировкой усиления - поверните ручку управления на спутниковом индикаторе, чтобы снизить уровень входящего сигнала. Продолжайте медленно перемещать антенну, пока не будет достигнут оптимальный уровень сигнала.

6. Таким образом продолжайте искать положение антенны, при котором уровень сигнала будет максимальный.

7. Аккуратно затяните болты на креплениях антенны, сохраняя ее положение, и отсоедините сатфайндер.

8. Настройка завершена, можете подключить ресивер напрямую к антенне.

Важные замечания

➠ Во избежание постоянного переполнения шкалы не используйте спутниковый поисковик непосредственно перед антенной.

➠ При использовании LNB с коэффициентом усиления более 60 дБ между LNB/LNBF и спутниковым поисковиком устанавливается аттенюатор на 5 дБ.

➠ Прибор оснащен дополнительными 4 светодиодами на передней панели, указывающими:
1) Светодиод, обозначенный как 22 кГц: Приемник посылает сигнал частотой 22 кГц, который используется для переключения некоторых LNB на высокую частоту.
2) Светодиод, обозначенный как 0 Гц: Приемник не посылает сигнал частотой 22 кГц.
3) Светодиод с маркировкой 13 В: указывает, что спутниковый ресивер переключает питание на 13 В для переключения вертикальной поляризации LNB.
4) Светодиод с маркировкой 18 В: указывает, что спутниковый ресивер переключает питание на 18 В для переключения горизонтальной поляризации LNB.
