Руководство по эксплуатации Детектора скрытой проводки и металла ADA Wallscanner 80
Руководство / инструкция
Инструкция Детектор скрытой электропроводки и металла ADA Wallscanner 80
Применение
Настоящий измерительный инструмент предназначен для поиска в стенах, потолках и полах металлов (черных и цветных металлов, например, арматурной стали), деревянных балок, а также электрокабелей под напряжением.
.

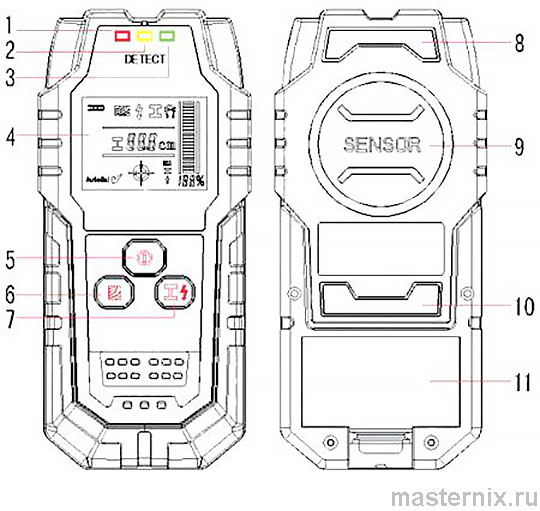

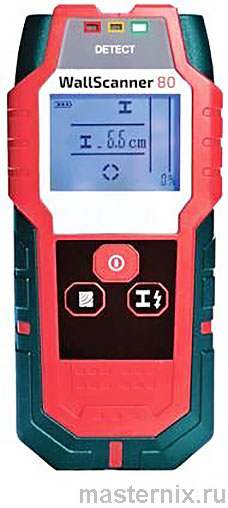

Органы индикации и управления
1. Красный световой индикатор
2. Желтый световой индикатор
3. Зеленый световой индикатор
4. Дисплей
5. Кнопка Вкл/Выкл
6. Кнопка для обнаружения дерева
7. Кнопка для обнаружения металла/ электрокабеля под напряжением
8. Фетровая подкладка скольжения
9. Сенсорная зона
10. Фетровая подкладка скольжения
11. Батарейный отсек

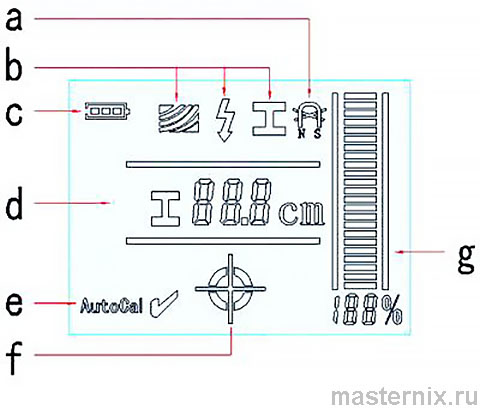

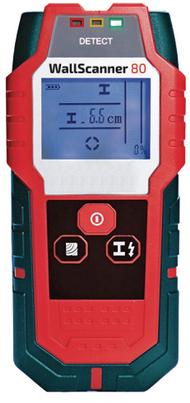

Символы дисплея
a) Индикатор магнитных и немагнитных металлов
b) Индикатор режима работы (дерево, электропровод под напряжением, металл)
c) Индикатор заряда батареи
d) Индикатор глубины обнаружения металла
e) Индикатор настройки “Autocal”
f) Индикатор обнаружимого объекта относительно центра области обнаружения (сенсорной зоны)
g) Уровень сигнала
..
Технические характеристики
Глубина обнаружения, макс.*:
— черные металлы 80 мм
— цветные металлы (медная труба) 60 мм
— медные кабели (под напряжением)** 50 мм
— древесина 20 мм
Автоматическое выключение прибл. через 5 мин
Рабочая температура -10 °C…+50°C
Температура хранения -20°C…+70°C
Батарея 1x9 В
Продолжительность работы (щелочных батарей): около 6 ч
Вес 0.12 кг
* в зависимости от материала и размера объекта, а так же материала и состояния основания
** глубина обнаружения будет меньше, если электрокабель не находится под напряжением
Параметры обнаружения
| Измеряемый объект | Глубина обнаружения | Точность обнаружения | |
| Арматурный стержень / медная трубка | ⌀ 20 | 8см/6см | ±1 см |
| ⌀ 16 | 7см/6см | ||
| ⌀ 12 | 6см/5см | ||
| ⌀ 6 | 5см/5см | ||
| Электрокабель под напряжением и кабель | 5 см | ||
| Древесина | Деревянная балка | 2 см | |
| Деревянная рейка | 2 см | ||
Работа с инструментом
УСТАНОВКА/СМЕНА БАТАРЕИ
Используйте только батарею 9В.
Вставьте батарею в батарейный отсек (12). Соблюдайте полярность.
Если Вы продолжительное время не пользуйтесь измерительным инструментом, то батарея должна быть вынута из инструмента. При продолжительном хранении инструмента батарея может окислиться и разрядиться.
ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ
Защищайте измерительный инструмент от влаги и прямых солнечных лучей.
Перед включением измерительного инструмента убедитесь в сухом состоянии сенсорной зоны 8. При необходимости вытрите измерительный инструмент насухо тряпкой.
При больших колебаниях температуры перед включением следует выдержать инструмент до выравнивания температуры.
Для включения измерительного инструмента нажмите кнопку включения. Прибор включится. После короткого самотестирования измерительный инструмент готов к работе.
При включении инструмента автоматически включается функция обнаружения металла. Если раздастся звуковой сигнал и загорится красный световой индикатор, то необходимо провести калибровку.
Калибровка: Поместите прибор на неметаллическую поверхность либо держите его в руке вдали от любых материалов. Нажимайте на кнопку 7 до тех пор, пока не раздастся звуковой сигнал и не загорится зеленый свет. Звуковой сигнал и индикатор зеленого света сообщают о том, что процесс калибровки завершился. Отпустите кнопку 7, чтобы начать обнаружение металлических объектов.
ОБНАРУЖЕНИЕ ОБЪЕКТОВ
Обнаружение металлических объектов
Для обнаружения металлических объектов нажмите клавишу 7. На дисплее отобразится значок b (металл) и загорится индикатор зеленого света.
Установите измерительный инструмент на обследуемую поверхность и передвигайте его. При приближении измерительного инструмента к металлическому объекту показание индикатора измерения g увеличиваются и при удалении от объекта – уменьшается. При их максимальном значении металлический объект находится непосредственно под серединой диапазона сенсора. В это время на дисплее загорится индикатор f и раздастся продолжительный звуковой сигнал.
При сканировании металлических объектов на дисплее загорается индикатор d (значение глубины). Точность значения глубины – это соотношение формы и положения сканируемых металлических объектов. Значок а отображает, магнитный металл или нет.
Обнаружение деревянных объектов
Для обнаружения деревянных объектов установите измерительный инструмент как можно ближе к обследуемой поверхности. Затем нажмите на кнопку 6. Не двигайте инструментом. Дождитесь пока закончится процесс калибровки (загорится индикатор зеленого света). На дисплее появится индикатор b (дерево).
Поместите измерительный прибор на поверхность и двигайте им по измеряемой области. Если детектор окажется вблизи деревянных объектов, шкала g на дисплее возрастет. Если детектор удаляется от деревянного объекта, показание шкалы уменьшается.
При обнаружении объекта раздается громкий звуковой сигнал. Если объект находится в центре сенсорной зоны, на дисплее появляется индикатор f. Загорается индикатор красного света и раздается продолжительный звуковой сигнал.
Обнаружение электрокабелей под напряжением
Для входа в режим «электрокабели под напряжением», нажмите 2 раза на кнопку 7. На дисплее отобразится значок b (электрокабель). Если раздастся звуковой сигнал, загорится красный световой индикатор и инструмент не сможет обнаружить электрокабели под напряжением, то необходимо провести калибровку.
Калибровка: Поместите прибор на неметаллическую поверхность либо держите его в руке вдали от любых материалов. Нажимайте на кнопку 7 до тех пор, пока не раздастся звуковой сигнал и не загорится зеленый свет. Звуковой сигнал и индикатор зеленого света сообщают о том, что процесс калибровки завершился. Отпустите кнопку 7, чтобы начать обнаружение металлических объектов.
Детектор может обнаружить кабели под напряжением 50 или 60 Гц. Кабели без напряжения могут быть обнаружены как металлические объекты. Для точной локализации кабеля под напряжением передвиньте повторно измерительный инструмент по поверхности. После многократного перемещения инструмента можно очень точно показать расположение кабелей под напряжением. Если измерительный инструмент находится очень близко к кабелю под напряжением, загорается индикатор красного света и раздается частый звуковой сигнал.
❗👉➨ Кабели под напряжением легче обнаружить, если к ним подключены включенные потребители тока (например лампы, приборы). Возможности обнаружения кабелей с напряжением 110В, 240В и 380В (трехфазный ток) примерно одинаковы.
Указания по применению
В силу принципа работы измерительного инструмента некоторые условия окружающей среды могут влиять на результаты измерения. Сюда относится, например, близость приборов, излучающих сильные магнитные или электромагнитные поля, влага, строительные материалы с содержанием металла, изоляционные материалы, кашированные алюминием, токопроводящие обои или плитка.
Поэтому, прежде чем начать сверлить, пилить или фрезеровать в стенах, потолке или полу, примите во внимание также и другие источники информации (например строительные чертежи).
Техобслуживание и сервис
Загрязнения вытирайте сухой и мягкой салфеткой. Не применяйте никакие очищающие средства или растворители.
Чтобы не искажать процесс измерения, нельзя располагать наклейки или таблички, особенно таблички из металла, в диапазона сенсора 8 с передней и задней стороны измерительного инструмента.
Не удаляйте фетровые подкладки 7 на обратной стороне измерительного инструмента. Заменяйте фетровые подкладки, как только они будут повреждены или изношены. Для этого полностью удалите поврежденные фетровые подкладки и приклейте новые на том же месте.
Храните и транспортируйте измерительный прибор в защитном чехле.
