Руководство по эксплуатации Детектора скрытой проводки и металла ADA Wallscanner 50

Назначение детектора: что и где ищет прибор

Универсальный помощник перед сверлением и ремонтом

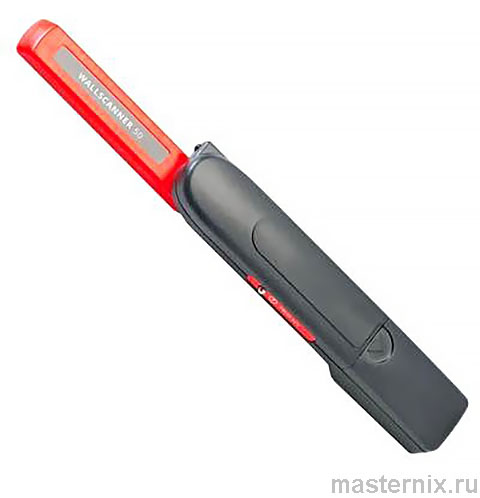

ADA Wallscanner 50 сканирует стены, потолки и полы на предмет скрытых коммуникаций. Прибор находит чёрные и цветные металлы (арматура, трубы, профили), деревянные балки и электрокабели под напряжением ~70–600 В.

Зачем это нужно? Чтобы не пробить провод перфоратором, не повредить арматуру в бетоне и избежать короткого замыкания. Простой в использовании детектор экономит время, нервы и деньги на ремонт повреждений.

Кнопки и сенсоры: разбор панели управления

Семь ключевых элементов для точной настройки

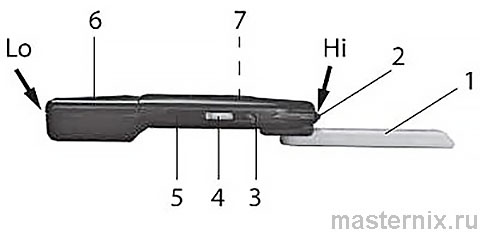

На корпусе расположены органы индикации и управления:

1. Сенсор металла — поворотный элемент для сканирования
2. Сигнальный индикатор / фонарик — светодиодная индикация и подсветка
3. Кнопка 【Включение фонарика】 — активация подсветки
4. Переключатель режимов детектора — выбор типа поиска
5. Регулятор чувствительности — тонкая настройка для металла
6. Батарейный отсек — питание прибора
7. Сенсорный контакт — активация поиска напряжения

Запомните: регулятор чувствительности работает только в режиме поиска металла. Сенсорный контакт активируется исключительно при поиске проводки под напряжением. Путать режимы не стоит — точность пострадает.

Технические параметры для точного поиска

Характеристики, влияющие на результат

Глубина 50 мм — это максимум для крупных металлических объектов. Мелкие гвозди детектор «видит» ближе к поверхности. Диапазон напряжения охватывает бытовые сети 220 В и промышленные 380 В — прибор универсален для разных условий.

Установка батарейки: полярность и хранение

Правильный монтаж источника питания

Сдвиньте крышку батарейного отсека по направлению стрелки. Соблюдая полярность, установите батарейку типа 6F22 (9 В). Закройте отсек до щелчка.

Совет: при длительных перерывах в использовании извлекайте элемент питания. Это предотвратит окисление контактов и продлит жизнь прибору. Банально, но работает.

Проверка перед поиском проводки под напряжением

Тест работоспособности в режиме «Поиск тока»

Перед каждым использованием выполните проверку — это займёт минуту, но убережёт от ложных срабатываний.

1. Установите переключатель режимов в положение 【II】
2. Сложите сенсор металла (он не нужен в этом режиме)
3. Коснитесь и удерживайте палец на сенсорном контакте

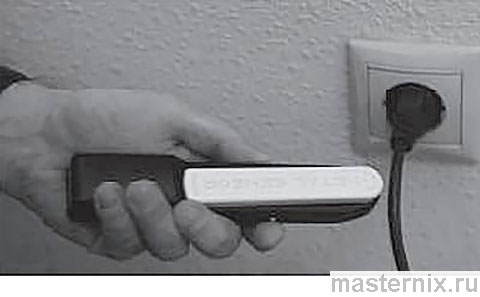

4. Поднесите детектор к известному источнику переменного тока: розетке, удлинителю, распределительной коробке

Результат исправного прибора: светодиод часто моргает, раздаётся повторяющийся звуковой сигнал частотой 2 Гц. Если реакции нет — проверьте батарейку или обратитесь в сервис.

Примечание: после завершения работы всегда переводите переключатель в позицию 【0】 для экономии заряда.

Тест перед обнаружением металлических предметов

Калибровка чувствительности под задачу

Для проверки режима поиска металла:

1. Переключите режим в положение 【I】
2. Плавно поворачивайте регулятор чувствительности, пока звуковой сигнал и мигание светодиода не прекратятся — это точка максимальной чувствительности
3. Поднесите детектор к любому видимому металлическому предмету: ключу, отвёртке, монете

Исправный прибор реагирует: светодиод часто моргает, звучит сигнал частотой 10 Гц. Если отклика нет — отрегулируйте чувствительность заново или замените батарейку.

Важно: после теста возвращайте переключатель в 【0】. Прибор не должен работать вхолостую.

Поиск металла: настройка чувствительности и точное позиционирование

Подготовка сенсора и регулировка отклика

Разверните сенсор металла на удобный угол (0–270°) относительно корпуса. Это позволяет сканировать в труднодоступных местах и под разными плоскостями.

Плавно вращайте регулятор чувствительности до прекращения сигнала — так вы выставите максимальную чувствительность под текущие условия. Убедитесь, что рядом нет посторонних металлических предметов: они исказят показания.

Точное определение границ объекта

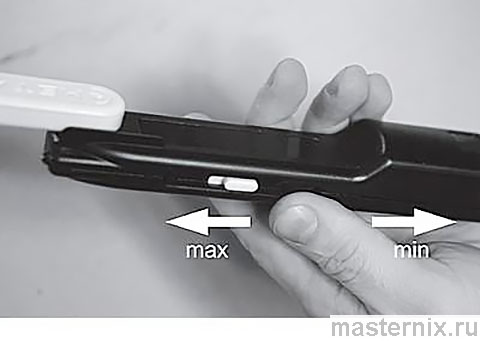

Если сигнал слишком широкий и сложно определить центр объекта, поверните регулятор в сторону 【min】 — снизьте чувствительность и повторите сканирование. Узкий отклик = точная локализация.

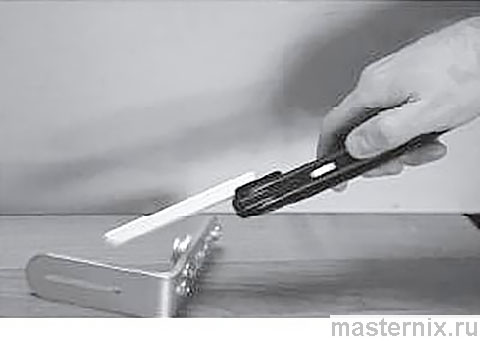

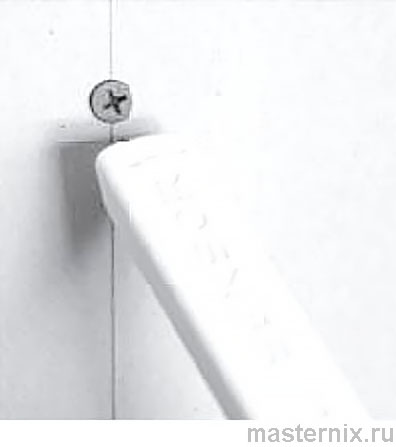

Для поиска мелких объектов (гвозди, саморезы) используйте верхний край сенсора металла — он даёт более сфокусированный сигнал.

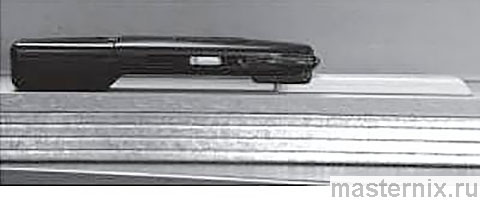

Для крупных объектов (трубы, арматура, профили ГКЛ) прикладывайте сенсор полностью к поверхности поиска — так охватывается большая площадь и сигнал стабильнее.

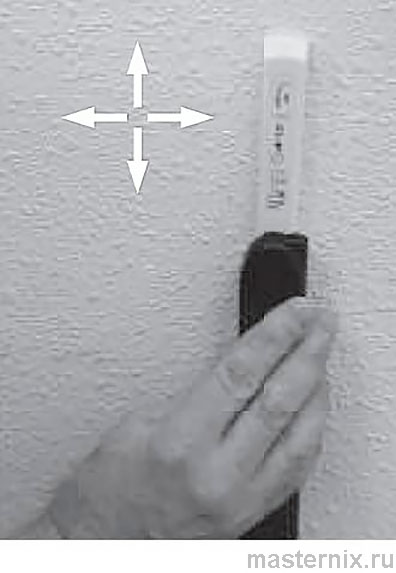

Перемещайте прибор плавно: вправо-влево, вверх-вниз. При обнаружении металла светодиод начинает часто мигать, раздаётся повторяющийся звуковой сигнал (10 Гц).

Ограничения детектора:

• ✖️ Не работает на поверхностях с металлизированной изоляцией (фольга, отражающие плёнки)
• ✖️ Не обнаруживает пластиковые трубы водоснабжения — только металл
• ✖️ Глубина поиска зависит от размера и типа объекта: крупная арматура «видна» глубже, чем тонкий гвоздь

Обнаружение скрытой электропроводки: алгоритм действий

Поиск кабеля под напряжением без ложных срабатываний

Установите переключатель в положение 【II】. Сенсор металла должен быть сложен. Коснитесь и удерживайте палец на сенсорном контакте — без этого режим не активируется.

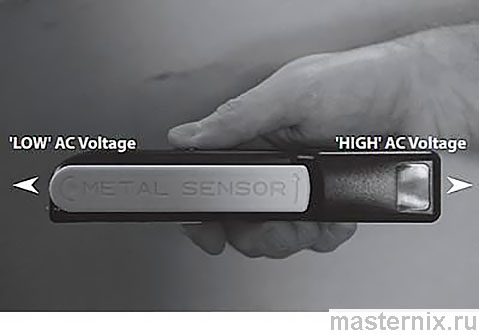

Выбор зоны контакта влияет на чувствительность:

• Верхняя часть детектора (со стороны светодиода) → низкая чувствительность, меньше ложных срабатываний
• Нижняя часть (со стороны батарейного отсека) → высокая чувствительность, поиск слабых сигналов

Поднесите прибор к предполагаемому месту прокладки проводки: розетке, выключателю, трассе в стене. Плавно перемещайте детектор по поверхности. При обнаружении кабеля под напряжением светодиод часто моргает, звучит сигнал частотой 2 Гц.

Факторы, снижающие точность поиска проводки:

• ✋ Влажная стена или бетон с армирующей сеткой экранируют сигнал
• ⚡ Статическое электричество от трения пластикового корпуса может вызвать ложный отклик
• 💧 Высокая влажность воздуха снижает чувствительность сенсора
• 👐 Положите свободную руку на стену рядом с зоной поиска — это стабилизирует сигнал
• 🔌 Детектор не видит обесточенную проводку — кабель должен быть под напряжением

Фонарик для работы в темноте

Подсветка без переключения режимов поиска

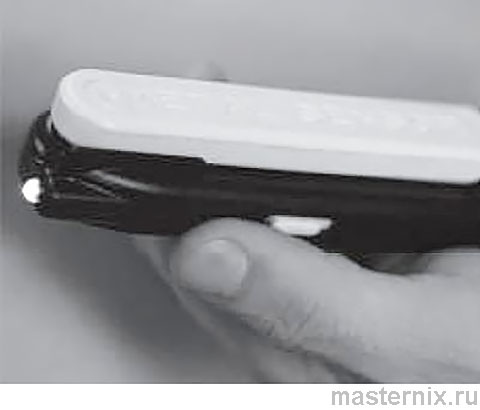

Установите переключатель в положение 【0】. Нажмите и удерживайте кнопку на корпусе — включится фонарик. Удобно при работе в подвалах, на чердаках или в отключённых помещениях.

Фонарик работает независимо от режимов поиска. Не нужно жертвовать функционалом ради подсветки — всё продумано.

Гарантия 24 месяца: условия и исключения

Что покрывает гарантия производителя

Гарантийный срок эксплуатации — 24 месяца. В этот период владелец имеет право на бесплатный ремонт при выявлении производственных дефектов.

Обязательное условие: оригинальный гарантийный талон, заполненный полностью, с печатью и штампом продавца. Техническое освидетельствование проводится только в авторизованной мастерской.

Случаи, не подлежащие гарантийному обслуживанию

Гарантия не распространяется на:

• ✖️ Стертые, изменённые или неразборчивые серийные номера на изделии
• ✖️ Плановое обслуживание и замену расходников при нормальном износе
• ✖️ Модификации прибора без письменного согласования с поставщиком
• ✖️ Ремонт в неавторизованных сервисных центрах
• ✖️ Повреждения от неправильной эксплуатации: использование не по назначению, нарушение инструкции
• ✖️ Батарейки, зарядные устройства, быстроизнашивающиеся комплектующие
• ✖️ Ущерб от попадания жидкостей, посторонних предметов, небрежного хранения
• ✖️ Воздействие непреодолимой силы или действий третьих лиц
• ✖️ Приборы с негарантийным ремонтом до окончания срока — гарантия не возобновляется

Производитель не несёт ответственности за косвенные убытки или упущенную выгоду. Правовая основа — Федеральный закон РФ «О защите прав потребителя» и Гражданский кодекс РФ.
