Инструкция по применению цифровой тестер радиокомпонетов GM328A

Назначение и ключевые возможности прибора

Универсальный инструмент для радиолюбителя и инженера

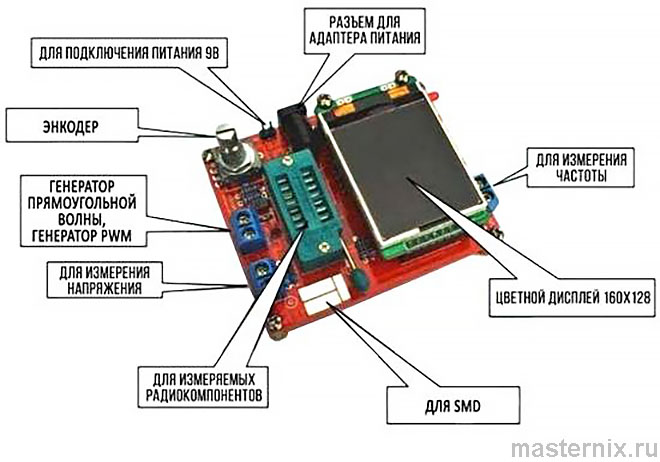

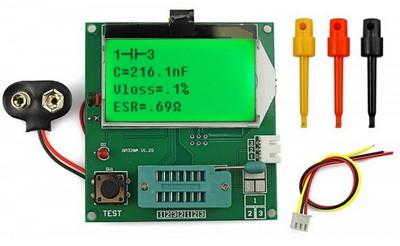

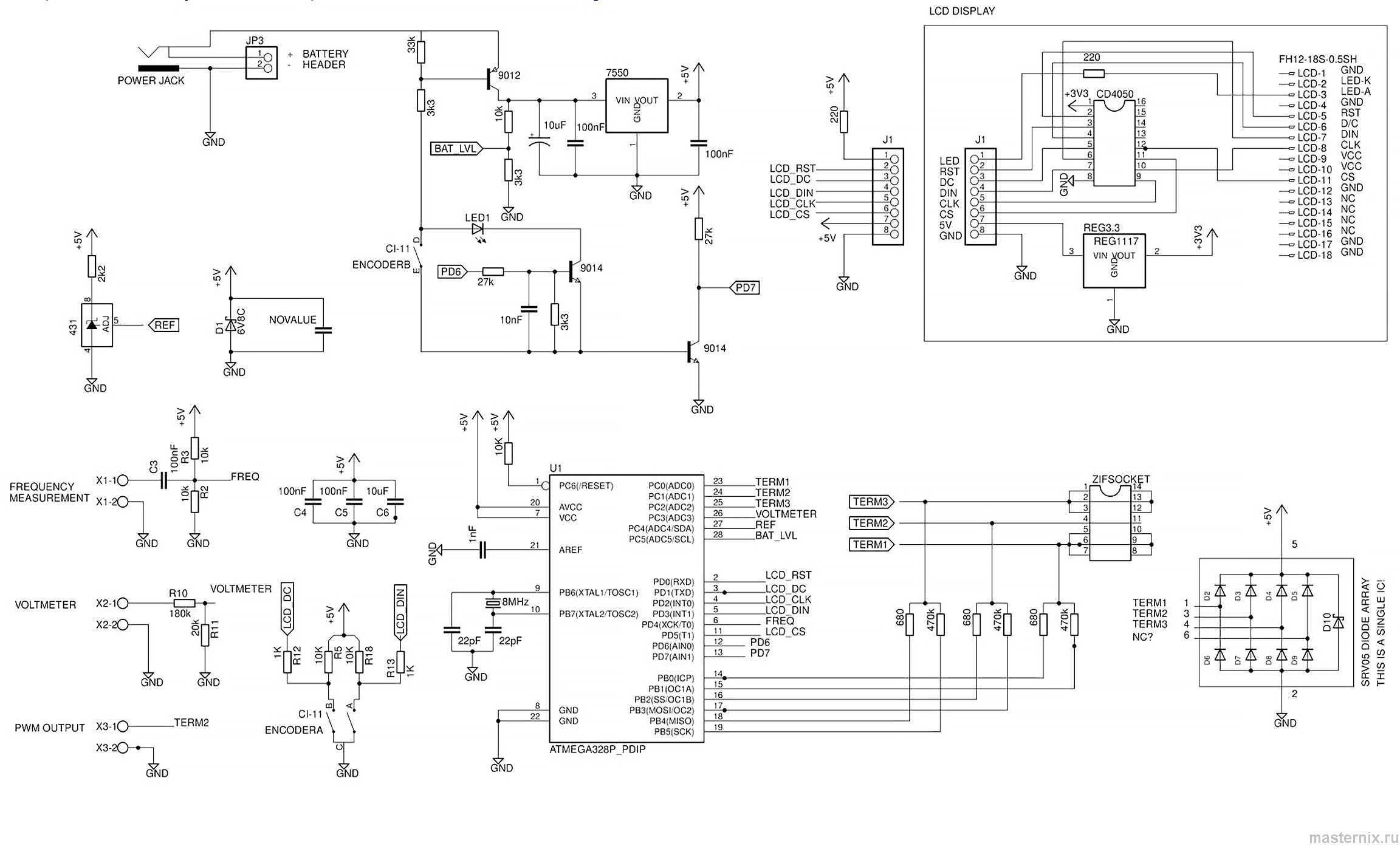

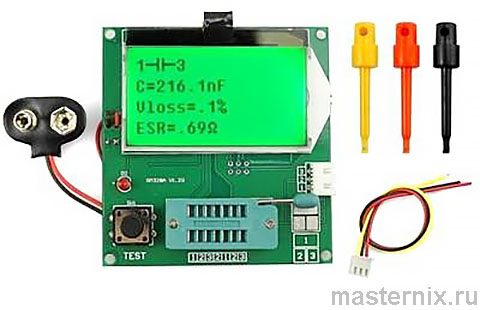

GM328A — компактный цифровой тестер для быстрой проверки электронных компонентов. Прибор автоматически определяет тип детали: резистор, конденсатор, катушку, диод, стабилитрон, транзистор (биполярный, полевой, MOSFET), тиристор, симистор. Результаты измерений выводятся на цветной ЖК-дисплей с подсветкой — наглядно и без догадок.

Знакомо, когда в ящике с радиодеталями сложно найти исправный транзистор или определить цоколёвку неизвестного элемента? С этим прибором хаос превращается в порядок. Практика показывает: автоматическое распознавание экономит часы ручной проверки мультиметром.

Важный нюанс: при тестировании полупроводников уровень их открытия должен быть досягаем для тестера. Если деталь «не видится» — попробуйте перевернуть её или проверить в другом слоте. Бывает и так.

Расширенные возможности сверх базового тестирования

Помимо определения компонентов, прибор умеет: измерять постоянное напряжение до 50 В, частоту сигнала 1 Гц–1 МГц, генерировать прямоугольные импульсы 1 Гц–2 МГц, формировать 10-битный ШИМ 5 В с модуляцией 0–99%. Это серьёзно: один прибор заменяет несколько специализированных инструментов.

⚠️ Обратите внимание: плата имеет четыре стойки для установки на ровную поверхность. Это удобно для стационарной работы, но не забудьте зафиксировать устройство при измерениях.

Точность измерений и технические параметры

Диапазоны, разрешение и основные характеристики

Что имеем: широкие диапазоны измерений при компактных размерах. Точность зависит от калибровки и качества эталонных компонентов. Справедливости ради: для любительских задач и быстрой диагностики этого более чем достаточно.

Комплектация и органы управления

Панель управления: энкодер и индикация

В комплекте: плата тестера, инструкция. Питание подаётся через внешний адаптер 7–12 В с разъёмом 5,5×2,1 мм (в комплект не входит). Управление осуществляется одним энкодером с кнопкой в левом нижнем углу.

Четыре действия с энкодером: короткое нажатие (выбор/подтверждение), длительное нажатие (выход/возврат), поворот влево (предыдущий пункт), поворот вправо (следующий пункт). Интуитивно? Да, после пары минут привыкания.

Красный светодиод 【LED】 сигнализирует о подаче питания. Если напряжение ниже 6 В — на дисплее появится ошибка и прибор отключится. Это защита от нестабильного питания, которая бережёт микроконтроллер.

Подготовка к работе: питание и включение

Правильное подключение источника питания

Подключите адаптер постоянного тока 7–12 В к гнезду 5,5×2,1 мм. Убедитесь, что полярность соблюдена (центральный контакт — плюс). Кратковременно нажмите кнопку энкодера — дисплей загорится, начнётся загрузка прошивки и проверка напряжения.

Если честно: используйте стабилизированный блок питания. Дешёвые адаптеры с пульсациями могут влиять на точность измерений. Проверено на практике.

Запуск и начальная диагностика

После включения на дисплее отобразится версия прошивки и напряжение питания. Если всё в порядке — прибор перейдёт в режим ожидания измерения. Красный светодиод 【LED】 будет гореть постоянно. Что имеем: готов к работе за 2–3 секунды.

⚠️ Важно: если на дисплее ошибка низкого напряжения — проверьте адаптер и кабель. Не игнорируйте предупреждение: работа при нестабильном питании может повредить схему.

ZIF-панель: правильное подключение компонентов

Устройство 14-контактной панели с нулевым усилием

Тестер оснащён 14-контактной ZIF-панелью (Zero Insertion Force) — для установки деталей не требуется усилие. Поднимите рычаг, вставьте компонент, опустите рычаг — фиксация надёжная, контакты не деформируются.

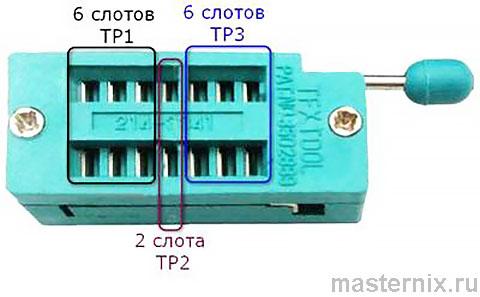

Контакты панели сгруппированы в три измерительных слота: 【ТР1】, 【ТР2】, 【ТР3】. Расположение:

1 1 1 2 3 3 3 1 1 1 2 3 3 3

— номера повторяются для удобства подключения выводов разной длины.

Для компонентов с двумя выводами (резистор, конденсатор, диод) подключайте в любые разные слоты: 1-2, 2-3 или 1-3. Для трёхвыводных деталей (транзистор, тиристор) — обязательно в слоты 1-2-3. Логично?

Тестирование SMD-компонентов на контактной площадке

Справа от ZIF-панели расположена трёхконтактная площадка для SMD-деталей, промаркированная 【1】, 【2】, 【3】. Уложите компонент, зафиксируйте его (крокодилом, прищепкой или кратковременной пайкой), затем нажмите кнопку измерения.

Важный момент: надёжный контакт критичен для точности. Если показания «плывут» — проверьте фиксацию и чистоту площадки. Бывает и так: капля флюса улучшает контакт, но после измерения её нужно удалить.

Автоматическое тестирование радиодеталей

Последовательность действий при автоматическом измерении

Поднимите рычаг ZIF-панели, вставьте компонент так, чтобы выводы попали в разные слоты, опустите рычаг, кратко нажмите кнопку энкодера. Прибор автоматически определит тип детали, измерит параметры и выведет результат на дисплей.

Для двухвыводных компонентов при подключении в слоты 【ТР1】 и 【ТР3】 активируется режим непрерывного измерения — данные обновляются в реальном времени. Не нажимайте кнопку во время этого процесса — прервёте цикл. Впрочем, для разовых замеров используйте пары 【ТР1-ТР2】 или 【ТР2-ТР3】.

Интерпретация данных на дисплее

Прибор отображает: тип компонента, номинал, дополнительные параметры (для транзистора — коэффициент усиления и распиновку, для конденсатора — ESR и процент падения напряжения, для диода — падение напряжения и ёмкость перехода).

Если деталь не распознана, неисправна или не подключена — на дисплее сообщение: 【No, unknown, or damaged part】. Это не ошибка прибора, а индикация проблемы с компонентом. Справедливости ради: иногда помогает перевернуть деталь или почистить выводы.

Меню устройства: доступ к дополнительным функциям

Вход, навигация и выбор пунктов

Для входа в меню поверните энкодер на 5 делений влево или вправо. Навигация: поворот вправо — следующий пункт, влево — предыдущий. Выбор — короткое нажатие, подтверждение значения — удержание 2 секунды, выход — поворот влево на 5 делений.

Структура меню:

★ 【Transistor】 — ручное тестирование транзистора|
★ 【Frequency】 — измерение частоты входного сигнала|
★ 【f-Generator】 — генератор меандра 1 Гц–9 Гц|
★ 【C+ESR&TP1:3】 — расширенное измерение конденсаторов|
★ 【10-bit PWM】 — ШИМ 0–99%|
★ 【Ручное тестирование конденсаторов/резисторов/индуктивностей】|
★ 【Selftest】 — калибровка|
★ 【Voltage】 — измерение входного напряжения|
★ 【FrontColor/BackColor】 — настройка цвета текста и подсветки|
★ 【Show data】 — информация о прошивке|
★ 【Switch off】 — принудительное выключение.

Использование генератора и ШИМ

Режим 【f-Generator】 выдаёт прямоугольные импульсы на щупы 【V,Ω,mA】 и 【COM】. Полезно для проверки усилителей, фильтров, цифровых схем. 【10-bit PWM】 формирует широтно-импульсную модуляцию 5 В — удобно для тестирования драйверов и регуляторов.

⚠️ Предупреждение: выходной сигнал имеет внутреннее сопротивление. Не подключайте низкоомную нагрузку напрямую — используйте буферный каскад. Это серьёзно: перегрузка выхода может повредить микроконтроллер.

Калибровка: быстрая и комплексная настройка

Экспресс-калибровка для базовой точности

Замкните слоты 【ТР1】, 【ТР2】, 【ТР3】 проводником. Нажмите кнопку измерения — на дисплее появится 【Selftest mode..?】. Снова нажмите кнопку для запуска калибровки. Дождитесь надписи 【Isolate Probes!】, уберите проводник.

Если после 【Selftest mode..?】 не нажимать кнопки 2 секунды — прибор выполнит разовое измерение сопротивления слотов. Это не калибровка, а диагностика. Что имеем: быстрая настройка занимает 30 секунд и улучшает точность в большинстве случаев.

Полная калибровка с эталонным конденсатором

Войдите в меню, выберите 【Selftest】, нажмите кнопку. На дисплее мигает 【short Probes!】 — замкните все три слота, дождитесь 【Isolate probes!】, уберите проводник. Затем при появлении 【1-||-3 > 100nf】 подключите эталонный конденсатор 220 нФ к слотам 【ТР1】 и 【ТР2】.

Дождитесь окончания процесса и надписи 【Test End】. Комплексная калибровка занимает несколько минут, но обеспечивает максимальную точность измерений ёмкости и ESR. Практика показывает: раз в полгода такая процедура оправдана для профессионального использования.

Таблица измеряемых параметров компонентов

Обозначения параметров диодов и транзисторов

Совет: распечатайте эту таблицу и держите под рукой. Быстрая расшифровка обозначений ускоряет работу и снижает риск ошибки. Проверено.

Диагностика и решение типовых проблем

Быстрая диагностика неполадок

Если проблема не решается — выполните быструю калибровку. В большинстве случаев это восстанавливает корректную работу. Справедливости ради: сложные неисправности требуют профессиональной диагностики.

Меры предосторожности при работе

✔️ Всегда разряжайте конденсаторы перед подключением к тестеру.
✔️ Не подавайте внешнее напряжение на измерительные слоты — только через специальный вход 【Voltage】.
✔️ Избегайте статического электричества: работайте на антистатическом коврике, используйте заземлённый браслет при работе с чувствительными компонентами.
✔️ Храните прибор в сухом месте, вдали от источников сильных электромагнитных полей.

Итог: GM328A — мощный инструмент для быстрой диагностики электронных компонентов. Автоматическое распознавание, широкие диапазоны, генератор и ШИМ в одном корпусе. Да, у него нет памяти измерений или подключения к ПК. Но для задачи «мгновенно проверить деталь и понять, исправна ли она» он справляется отлично. Это работает.
