Инструкция по применению автомобильной нагрузочной вилки для проверки АКБ Орион НВ-03 / НВ-04

Назначение прибора

Для каких задач подходит нагрузочная вилка

Вы наверняка сталкивались с ситуацией, когда автомобиль «не заводится», а причина кроется в севшем аккумуляторе. Нагрузочная вилка Орион НВ-03 / НВ-04 решает эту проблему на этапе диагностики. Прибор определяет степень заряда и исправность автомобильных АКБ с номинальным напряжением 12 В (модель НВ-03) или 12/24 В (модель НВ-04).

Помимо проверки батарей, устройство помогает оценить работоспособность генератора и бортовой сети автомобиля благодаря высокоточному вольтметру. Модель НВ-04 дополнительно позволяет тестировать отдельные элементы аккумуляторной батареи — полезная функция для обслуживания тяговых и составных АКБ.

Ключевые особенности моделей

В чём разница между НВ-03 и НВ-04

Обе версии оснащены двумя нагрузочными спиралями, но работают по-разному. Орион НВ-03 универсален для легковых авто: одна спираль даёт ток нагрузки 100 А (для АКБ 15–100 А·ч), две спирали — 200 А (для батарей 100–240 А·ч). Просто, надёжно, без лишних настроек.

НВ-04 — решение для профи. Спираль «24 В» проверяет батареи 24 В (ток 100 А) или 12 В (ток 50 А). Спираль «2 В» предназначена для тестирования одного элемента АКБ при токе 100 А. Такая гибкость делает прибор востребованным в сервисах, работающих с грузовой и спецтехникой.

★ Общие преимущества обеих моделей:

• Цифровой вольтметр с жидкокристаллическим дисплеем — показания читаются чётко даже при ярком свете
• Таймер измерений — вы сами задаёте длительность теста от 1 до 9 секунд
• Ежесекундная индикация напряжения с функцией сохранения данных
• Коррозиестойкое покрытие корпуса — прибор не боится влаги и агрессивной среды
• Лёгкая коммутация спиралей — переключение занимает секунды

Технические характеристики

Сравнительная таблица параметров

Заметьте: точность 0,5% — это серьёзный аргумент в пользу прибора. Погрешность минимальна даже при экстремальных температурах.

Подготовка к работе

Три шага перед первым включением

ВНИМАНИЕ! Пропустите этот этап — и рискуете повредить прибор или получить некорректные данные. Перед использованием:

1. Прикрутите прорезиненную рукоятку — она обеспечивает надёжный хват и электробезопасность
2. Вытащите защитную полоску из отсека питания (она блокирует разряд батарейки при хранении)
3. Внимательно ознакомьтесь с инструкцией — особенно с разделами по подключению спиралей

Прибор стартует из «спящего» режима автоматически: достаточно нажать любую кнопку или подать напряжение на щуп. Просто, без лишних действий.

Режим вольтметра

Измерение напряжения без нагрузки

Перед любым тестом убедитесь: спирали отключены (обе гайки у щупа откручены), изоляция проводов цела, витки не замкнуты. Теперь подключите чёрный зажим-«крокодил» к минусовой клемме АКБ или к массе автомобиля.

Нажмите кнопку 【режим】 до появления надписи 【НАПР】 на дисплее. Через секунду прибор покажет текущее напряжение. Всё, что требуется — прикоснуться щупом к плюсовой клемме. Звучит убедительно? Так и есть.

Тестирование аккумулятора под нагрузкой

Пошаговый алгоритм проверки

Сначала измерьте напряжение холостого хода (как описано выше). Затем подключите нагрузочные спирали в зависимости от модели и типа АКБ:

✔️ Для НВ-03:
→ Одна гайка закручена = 100 А (батареи 15–100 А·ч)
→ Обе гайки закручены = 200 А (батареи 100–240 А·ч)

✔️ Для НВ-04:
→ Гайка «2 В» = проверка одного элемента, ток 100 А
→ Гайка «24 В» = батареи 24 В (100 А) или 12 В (50 А)

Наколите щуп на плюсовую клемму — измерение запустится автоматически. По окончании прозвучит сигнал. Теперь откройте режим 【ЛОГ】, чтобы увидеть динамику падения напряжения. Именно этот график показывает реальное состояние АКБ.

Что имеем в итоге? Если напряжение под нагрузкой не проседает ниже 9,6 В (для 12-вольтовой АКБ) — батарея в порядке. Ниже? Пора задуматься о замене.

Управление прибором

Расшифровка кнопок и символов

Интерфейс интуитивен, но есть нюансы. Запомните условные обозначения:

— однократное короткое нажатие

— длительное нажатие до повторного звукового сигнала

Комбинация 【режим】 + 【выбор】 (одновременное нажатие) открывает доступ к настройкам. Кнопка 【режим】 переключает функции по кольцу, 【выбор】 — меняет параметры внутри режима.

Не всё так просто с первого взгляда, но практика показывает: через 2–3 теста управление доводится до автоматизма.

Основные режимы работы

Навигация по меню и полезные функции

Первое нажатие 【режим】 показывает название текущей функции, последующие — переключают по цепочке: 【НАПР】 → 【ЛОГ】 → 【ЛОГ С】 → 【ЗАР】 → 【УСТ】 → 【ВОЛТ】. Разберём ключевые:

Режим 【ЛОГ】 и 【ЛОГ С】

【ЛОГ】 отображает последнее измерение: напряжение и время меняются на дисплее каждую секунду. Нажмите 【выбор】, чтобы пролистать данные быстрее. 【ЛОГ С】 — сохранённые значения. Чтобы записать результат, в режиме 【ЛОГ】 удерживайте 【режим】 до появления [ - - - - ].

Важно добавить: данные сбрасываются при переходе в «спящий» режим. Сохраняйте важное вовремя.

Режим 【ЗАР】 — оценка заряда

Прибор автоматически рассчитывает степень заряда в процентах на основе напряжения под нагрузкой. По умолчанию расчёт ведётся на 5-й секунде теста. Если вы изменили время измерения — сверяйтесь с таблицами из режима 【ЛОГ】.

Есть над чем подумать: процент заряда — ориентир, а не абсолют. Температура, возраст АКБ, тип электролита вносят коррективы.

Настройка времени 【УСТ】

Из любого режима (когда видно название функции) нажмите одновременно 【режим】 + 【выбор】. Кнопкой 【выбор】 установите длительность теста от 1 до 9 секунд. Сохраните настройку нажатием 【режим】.

Калибровка вольтметра 【ВОЛТ】

Для точной настройки подключите эталонное напряжение между «крокодилом» и щупом. Войдите в режим, удерживая 【режим】 + 【выбор】 до повторного сигнала. Кнопкой 【выбор】 подгоните показания дисплея под эталон. Выйдите и сохраните через 【режим】.

Справедливости ради: калибровка нужна редко, но если прибор «врет» — это единственный способ вернуть точность.

Замена элементов питания

Когда и как менять батарейку

Непрерывный монотонный звук при включении или значок батарейки на дисплее — сигнал: элемент питания (тип CR2032) разряжен. Замена занимает минуту:

1. Открутите 4 самореза защитного кожуха
2. Извлеките старую батарейку, соблюдая полярность
3. Установите новую, соберите корпус

Комплект поставки включает: коробку, вкладыш, нагрузочную вилку в сборе, резиновую рукоятку и установленную батарейку СК2032. Перед первым использованием — не забудьте вытащить защитную полоску!

Гарантийные обязательства

Что покрывает гарантия, а что — нет

Гарантийный срок — 12 месяцев с даты покупки. Производитель (ООО «НПП "ОРИОН"», Санкт-Петербург) принимает претензии только при наличии гарантийного талона и сохранении товарного вида.

✖️ Гарантия не действует, если:
— есть механические повреждения или следы вскрытия пломбы;
— неисправность вызвана нарушением правил эксплуатации;
— прибор загрязнён или имеет следы внешних воздействий.

Ремонт (гарантийный и постгарантийный) осуществляется по адресу: 192283, Санкт-Петербург, Загребский бульвар, дом 33. Сделано в России — и это не просто надпись, а подтверждённое качество.

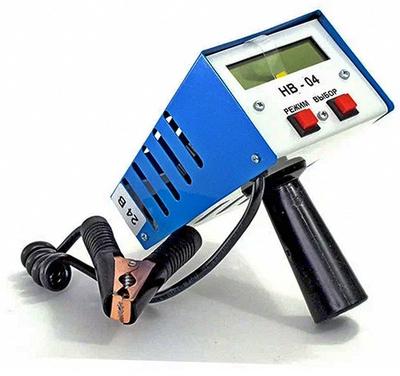

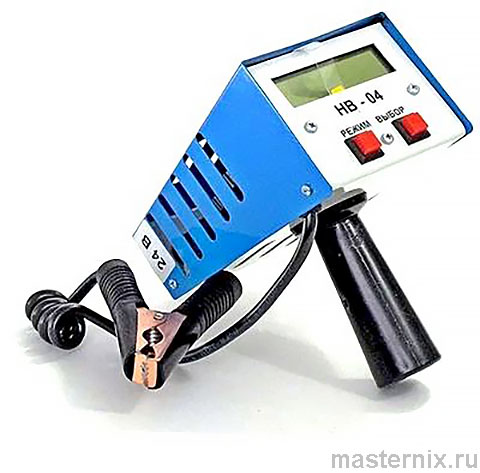

Рис. 1. Общий вид прибора с рукояткой и щупом

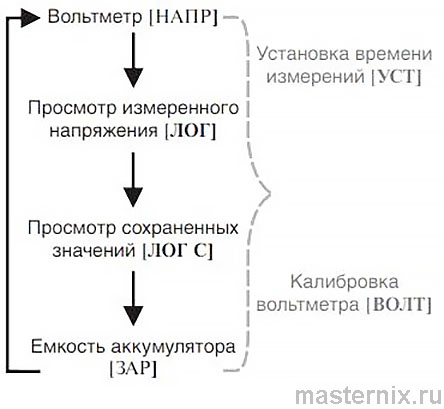

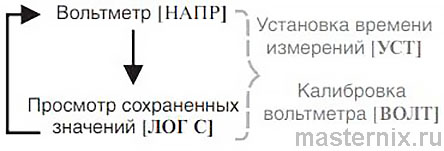

Рис. 2. Схема навигации по меню прибора
