Инструкция по применению автомобильногостробоскопа СТБ 04.01 «ЛУЧ-К»

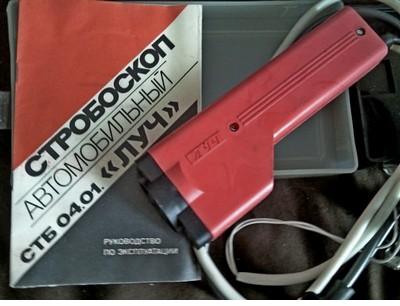

Рис. 1. Стробоскоп СТБ 04.01 «ЛУЧ-К» в рабочем положении

Для чего нужен стробоскоп ЛУЧ-К в гараже

Вы наверняка сталкивались с ситуацией, когда двигатель «троит», расход топлива растёт, а тяга падает. Часто причина кроется в неправильно выставленном угле опережения зажигания. Автомобильный стробоскоп СТБ 04.01 «Луч-К» создан именно для таких случаев: он помогает точно настроить момент искрообразования без сложного оборудования.

Принцип работы прост: вспышка лампы синхронизируется с искрой в первом цилиндре. Вращающиеся метки на маховике или шкиве кажутся неподвижными — стробоскопический эффект в действии. Это позволяет визуально контролировать сдвиг между моментом зажигания и верхней мёртвой точкой поршня.

Практика показывает: точная настройка снижает расход бензина на 5–10 %, улучшает запуск в мороз и продлевает ресурс двигателя. Если честно, это один из тех инструментов, который окупается за пару выездов.

Универсальность: работа с любыми системами зажигания

ЛУЧ-К совместим с контактными и бесконтактными системами зажигания карбюраторных двигателей. Неважно, стоит у вас классический трамблёр или электронный коммутатор — стробоскоп определит момент искры. Это серьёзный аргумент для владельцев парка разной техники.

Кстати, прибор не влияет на работу системы зажигания — он только считывает импульсы. Логично?

Характеристики: мощность, частота, ресурс

Цифры помогают оценить возможности устройства. Смотрите: потребляемая мощность всего 10 Вт, частота импульсов до 50 Гц — это соответствует 6000 об/мин для четырёхцилиндрового двигателя.

Что имеем в сухом остатке? Компактный, экономичный, с огромным ресурсом лампы. Нагрев минимальный — можно работать без перерывов в рамках режима 10/10.

Почему важен режим 10 минут работы / 10 минут паузы

Импульсная лампа даёт мощную вспышку, но нагревается. Производитель закладывает запас: 50 часов наработки в повторно-кратковременном режиме. Если честно, для гаражного использования этого хватит на годы.

Простой совет: засекайте время или ставьте таймер. Это не формальность, а способ продлить жизнь прибору.

Что в коробке и как устроен прибор

Комплектация минималистичная, но достаточная: сам стробоскоп, руководство по эксплуатации, индивидуальная упаковка. Никаких лишних адаптеров — устройство подключается напрямую к бортовой сети.

Корпус собран из двух половин на винтах, с ободком и двойной линзой для фокусировки света. Из основания выходят шнур питания с зажимами 【+】 и 【-】, а также провод с датчиком импульсов.

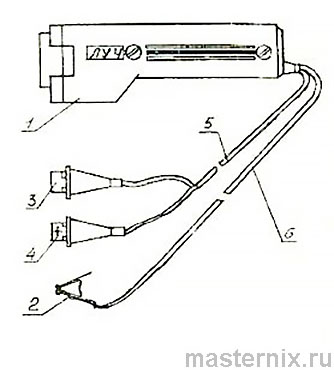

Рис. 2. Конструкция стробоскопа: корпус, датчик, зажимы питания

Датчик и зажимы: что за что отвечает

Разберём ключевые элементы, чтобы вы не гадали в процессе. Датчик надевается на высоковольтный провод первого цилиндра — он считывает момент искры. Зажим 【+】 (красный) подключается к плюсу АКБ, 【-】 — к массе или минусу.

Линза фокусирует световой поток: это позволяет работать с расстояния 50 см и более. Удобно, когда нужно видеть метки, стоя в стороне от вращающихся деталей.

Меры безопасности: стробоскопический эффект

Будем откровенны: стробоскоп создаёт оптическую иллюзию. Вращающиеся детали кажутся неподвижными — это опасно, если поднести руку слишком близко.

Запомните три правила:

• ⚠️ Не прикасайтесь к движущимся частям, даже если они «застыли» в свете лампы
• ⚠️ Отключайте зажим 【+】 от АКБ при перерывах в работе
• ⚠️ Не превышайте напряжение питания 15 В — неисправный регулятор может сжечь прибор

Звучит жёстко? Зато безопасно. И это нормально.

Почему важно контролировать напряжение бортовой сети

Даже при заглушенном двигателе неисправный генератор может выдать 16–18 В. Для импульсной электроники это критично. Простой тест: замерьте напряжение мультиметром перед подключением. Занимает минуту, но бережёт прибор.

Кстати, каждые 10 минут работы делайте паузу — не только для охлаждения лампы, но и для контроля параметров сети.

Подготовка двигателя: метки, зазоры, прогрев

Точность настройки начинается с подготовки. Сначала проверьте зазор между контактами прерывателя — если он «уплыл», все дальнейшие регулировки бессмысленны.

Затем найдите заводские метки на шкиве или маховике. Очистите их от грязи и отметьте белым мелом или краской — так они будут видны в свете стробоскопа. Не ленитесь: контрастность решает.

Прогрейте двигатель до рабочей температуры и установите минимальные устойчивые обороты холостого хода. Холодный мотор ведёт себя иначе — настройка «на холодную» даст погрешность.

Где искать подвижные и неподвижные метки

Подвижная метка вращается вместе с коленвалом (на шкиве или маховике). Неподвижная закреплена на блоке, крышке ГРМ или картере сцепления. При правильной настройке они должны совпадать в момент искры первого цилиндра.

Если метки стёрты — восстановите их по мануалу к вашему авто. Бывает и так, что заводская маркировка незаметна без подсветки.

Таблица меток зажигания: ВАЗ, Москвич, Волга

Разные автомобили — разные метки. Чтобы вы не искали информацию по форумам, собрали основные данные в таблицу.

Что имеем в сухом остатке? Принцип единый: искра в первом цилиндре должна совпадать с определённой меткой. Нюансы — в расположении этих меток.

Простой способ сделать метки заметнее

Возьмите белый корректирующий карандаш или мел. Нанесите тонкую линию на подвижную метку и продублируйте на неподвижной. В свете стробоскопа контраст будет идеальным.

Не используйте маркеры на масляной основе — они размазываются от тепла двигателя. Тут есть нюансы, но способ с мелом работает всегда.

Правильное подключение к бортовой сети 12В

Порядок действий критичен. Сначала — визуальный осмотр изоляции шнура и провода датчика. Затем — чистка линзы мягкой фланелью. Только после этого — подключение.

1. Наденьте датчик на высоковольтный провод первого цилиндра, максимально близко к свече
2. Подключите зажим 【+】 (красный) к плюсовой клемме АКБ
3. Зажим 【-】 — к минусу АКБ или чистой металлической массе кузова
4. Убедитесь в надёжности контакта: плохой «массой» грешат многие проблемы

Почему именно так? Датчик должен чётко считывать импульс искры. Если он далеко от свечи — сигнал слабее, вспышки могут пропадать. Логично?

Как понять, что стробоскоп готов к работе

Запустите двигатель на холостых. Если лампа стробоскопа начинает мигать в такт работе мотора — подключение успешное. Метки в свете вспышек должны «застывать».

Если вспышек нет — проверьте полярность (при переполюсовке прибор не сгорит, но работать не будет), контакт датчика, целостность высоковольтного провода. В большинстве случаев проблема решается на месте.

Настройка начального угла опережения зажигания

Основная задача ЛУЧ-К — выставить начальный угол. Алгоритм простой, но требует внимания к деталям.

1. Отсоедините трубку вакуумного регулятора от распределителя
2. Подключите стробоскоп по инструкции выше
3. Запустите двигатель, установите минимальные устойчивые обороты холостого хода
4. Направьте свет стробоскопа на метки: подвижная должна «застыть» напротив неподвижной

Если метки не совпадают — заглушите мотор, ослабьте крепёж распределителя, поверните корпус влево или вправо на нужный угол, затяните и повторите проверку.

Когда метки «пляшут»: возможные причины

Если положение подвижной метки в свете стробоскопа нестабильно, это сигнал о проблеме:

• ⚠️ Износ деталей привода распределителя
• ⚠️ Люфт втулок приводного валика
• ⚠️ Заедание рычага прерывателя на оси

Не всё так просто, но диагностика через стробоскоп помогает быстро локализовать неисправность.

Диагностика центробежного регулятора

Центробежный регулятор меняет угол опережения в зависимости от оборотов. Проверить его работу через ЛУЧ-К — дело пары минут.

Алгоритм:

1. Установите минимальные обороты холостого хода, убедитесь в совпадении меток
2. Плавно увеличивайте обороты двигателя, наблюдая за метками в свете стробоскопа
3. Исправный регулятор: подвижная метка плавно смещается в сторону увеличения угла опережения
4. Неисправный: смещение отсутствует или происходит рывками

Если регулятор «тупит» — распределитель требует ремонта или замены. Практика показывает: игнорирование этой неисправности ведёт к детонации и прогару клапанов.

Почему плавность смещения меток — критичный параметр

Рывки или задержки в работе центробежного регулятора означают, что грузики заедают или пружины ослабли. В итоге — неправильный угол на переходных режимах, провалы при разгоне, повышенный расход.

Есть над чем подумать: простая проверка стробоскопом экономит деньги на диагностику в сервисе.

Проверка вакуумного регулятора за 2 минуты

Вакуумный регулятор корректирует угол в зависимости от нагрузки. Проверка через ЛУЧ-К не требует демонтажа.

Порядок действий:

1. Установите обороты, соответствующие максимальному центробежному регулированию
2. Наблюдая за метками, подключите трубку вакуумного регулятора обратно к распределителю
3. Исправная капсула: подвижная метка отклоняется в сторону, противоположную вращению
4. Если метка не двигается — проверьте целостность трубки и герметичность соединений

Частые причины неисправности: трещины в трубке, засорение каналов, неплотная посадка капсулы. Устраняется заменой или чисткой.

Как быстро найти утечку разрежения

Возьмите кусочек тонкой резиновой трубки. Один конец поднесите к уху, вторым обведите места соединений вакуумной магистрали. Шипение укажет на утечку.

Простой способ, но работает безотказно. Кстати, старая трубка со временем дубеет и трескается — меняйте её профилактически раз в 2–3 года.

Типичные проблемы и быстрые решения

Даже с надёжным прибором бывают нюансы. Разберём частые сценарии — чтобы вы не тратили время на догадки.

Лампа не мигает: пошаговая диагностика

Возможные причины и решения:

• ⚠️ Переполюсовка питания — поменяйте зажимы 【+】 и 【-】 местами
• ⚠️ Слабый сигнал с датчика — передвиньте датчик ближе к свече первого цилиндра
• ⚠️ Проблемы в системе зажигания (трещины изоляции, нагар на свечах) — проверьте ВВ-провода и свечи
• ⚠️ Напряжение питания >15 В — отключите прибор, проверьте регулятор напряжения генератора

Не всё так просто, но в 90 % случаев проблема решается проверкой контактов и полярности.

Ресурс лампы 7 млн вспышек: когда менять

Производитель заявляет огромный ресурс, но лампа — расходник. Признаки износа:

• ✔️ Яркость вспышек заметно снизилась
• ✔️ Появились пропуски срабатывания при исправной системе зажигания
• ✔️ Лампа мигает нестабильно, с задержками

Замена требует разборки корпуса — если нет опыта, лучше обратиться в сервис. Справедливости ради: при гаражном использовании лампы хватает на 5–6 лет.
